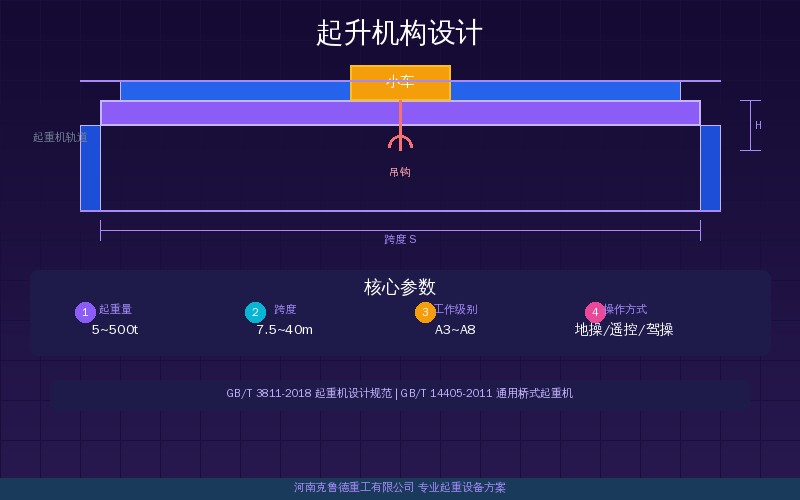

桥式起重机起升机构设计——减速比卷筒容绳量钢丝绳拉力匹配计算

• 减速比——电机转速与卷筒转速之比，决定起升速度
• 卷筒容绳量——影响最大起升高度和钢丝绳储备
• 钢丝绳拉力——与滑轮组倍率成反比，决定安全系数
• 制动力矩——必须≥1.5倍额定扭矩，保障安全

一、起升机构减速比确定方法

减速比是起升机构设计的第一个核心参数，它决定了电机转速与卷筒转速之间的转换关系。计算公式为 i = n_电机 / n_卷筒，其中n_电机为电机额定转速（r/min），n_卷筒为卷筒需要的转速。起升机构设计首先要根据起升速度要求反推卷筒转速，再由选定的电机转速计算减速比。例如一台QD型10t桥式起重机要求起升速度V=8m/min，卷筒直径D=400mm，则卷筒转速n_卷筒 = V / (π × D) = 8 / (3.14 × 0.4) ≈ 6.37 r/min。

克鲁德技术团队在起升机构设计中按电机额定转速n=720r/min（6极电机）计算，得到减速比 i = 720 / 6.37 ≈ 113。起升机构电机和制动器怎么设计计算中提到，这个数值决定了选用QY3D三级减速机还是QY4S四级减速机——三级传动比范围16~90，四级传动比范围100~400。减速比113对应QY4S四级减速机（传动比100~400），而非QY3D三级系列。

减速比选型的核心原则是：减速比宜大不宜小。减速比偏大可通过提高电机转速补偿，但减速比偏小会导致卷筒转速过快、钢丝绳拉力增大、安全系数下降。经验规则是实际起升速度允许在设计值的±5%以内浮动，为减速比选择留出约10%的灵活空间。

二、卷筒直径与容绳量匹配计算

卷筒是起升机构的储绳和传力部件，其卷筒直径和容绳量直接决定起升高度的上限。卷筒直径D的推荐值按钢丝绳直径d的20~25倍选取（D ≥ 20d），确保钢丝绳的弯曲疲劳寿命达标。对于起重量10t、钢丝绳直径17mm的配置，卷筒直径取D=400mm（约23.5倍），既满足弯曲疲劳要求，又不会因卷筒过大增加机构自重。

卷筒容绳量的计算公式为 L = Z × π × (D + d) × n，其中Z为卷筒上的绳槽圈数，D为卷筒直径，d为钢丝绳直径，n为安全储备圈数（通常取3~5圈）。按起升高度H=12m、滑轮组倍率m=3计算，卷筒上需要容纳的钢丝绳长度为H×m = 36m，加上安全储备圈约5m，总容绳量约41m。桥式起重机起升卷筒结构参数速查中给出了卷筒壁厚的详细计算方法。

克鲁德重工在生产中要求卷筒壁厚按下述原则确定：铸钢卷筒壁厚取δ≥0.02D+6mm（D为卷筒直径），焊接卷筒壁厚取δ≥0.015D+5mm。以D=400mm为例，铸钢卷筒壁厚δ≥0.02×400+6=14mm，焊接卷筒壁厚δ≥0.015×400+5=11mm。铸钢卷筒耐磨性好但自重大，焊接卷筒重量轻约20%但焊缝需100%探伤检查。

三、钢丝绳拉力和安全系数校核

钢丝绳的最大静拉力由起重量和滑轮组倍率共同决定，计算公式为 S = Q / (m × η)，其中Q为额定起重量（kg），m为滑轮组倍率，η为滑轮组总效率（通常取0.88~0.95）。滑轮组倍率的选择与起重量直接相关：5t取m=2，10t取m=3，16~32t取m=4~5，50t取m=5~6，80~100t取m=6~8。倍率越大，单根钢丝绳受力越小，卷筒尺寸也相应减小。

以QD10t为例，Q=10000kg，取m=3，η=0.9，则S=10000/(3×0.9)≈3704kg≈36.3kN。钢丝绳安全系数按GB/T 3811-2008要求取≥5（通用桥式A5工作级别），则钢丝绳最小破断拉力需≥36.3×5=181.5kN。对应6×36WS+IWRC钢丝绳，公称抗拉强度1770MPa时推荐直径17mm（破断拉力约175kN），略低于181.5kN，应选用直径18mm或提高强度等级至1960MPa。此方法与起重机钢丝绳最大静拉力计算一致。

安全系数取值需要根据工作级别调整：A1~A3级取≥4，A4~A6级取≥5，A7~A8冶金级取≥8，核安全级取≥10。克鲁德技术团队在普通桥吊设计中按5倍系数核算，在冶金铸造起重机设计中按8倍系数选绳并增加一道备用安全制动器。

四、减速比与电机功率的匹配验证

确定减速比和卷筒参数后，需要回算电机功率是否满足起升需求。电机功率计算公式为 P = Q × V / (6120 × η)，其中Q为起重量（kg），V为起升速度（m/min），η为起升机构总效率（取0.85~0.90）。按QD10t、V=8m/min、η=0.87计算，P=10000×8/(6120×0.87)≈15.0kW。选用YZR系列15kW电机（工作制S3，负载持续率40%），正好满足。

电机功率选型时还应校核实际起升速度是否在目标范围内。实际起升速度V_实际 = π × D × n_卷筒，其中n_卷筒 = n_电机 / i。若选用15kW电机（n=720r/min）、减速比i=113、卷筒D=400mm，则n_卷筒=720/113≈6.37r/min，V_实际=3.14×0.4×6.37≈8.0m/min——与设计要求一致。如果实际速度偏差超过±5%，需调整减速比或更换电机极数（如换4极电机n=1450r/min，减速比需同步调整）。

克鲁德重工在实际设计中积累了吨位与电机功率的速配经验：5t配5.5~7.5kW、10t配11~15kW、16t配18~22kW、20t配22~30kW、32t配37~45kW、50t配55~75kW。这些数值基于通用桥吊A5工作级别，冶金/港口重载级别需提高一档。

五、制动器制动力矩校核

制动器是起升机构的安全保障，其制动力矩必须满足规范要求。制动器最小制动力矩按 M_制动 ≥ 1.5 × M_额定 选取（通用桥式A5），冶金级（A7~A8）取 M_制动 ≥ 1.75 × M_额定。M_额定 = 额定起重量产生的扭矩折算到制动轴上的值，计算公式为 M_额定 = (Q × D) / (2 × i × m) × (1/η)。

按QD10t算例：Q=10000kg=98kN，D=0.4m，i=113，m=3，η=0.87，则M_额定=98×0.4/(2×113×3)×(1/0.87)≈0.066kN·m≈66N·m。A5级制动器选型：M_制动≥1.5×66=99N·m。查YWZ5系列制动器参数，YWZ5-200/18型制动力矩约140N·m（Ed-18推动器），满足要求并留有余量。双制动器配置时，每个制动器的力矩按M_制动≥0.85×1.5×M_额定分别选取。

制动器制动力矩校核的完整流程包括三项核心工作：先按公式计算额定扭矩，再根据工作级别确定最小制动力矩倍数，最后对照制动器型号参数表完成选型。克鲁德重工的安全标准要求制动器实际制动力矩不小于计算值的1.2倍，为钢丝绳磨损或负载波动留出额外裕度。冶金级起重机还需加装安全制动器，确保主制动器失效时安全制动器自动投入。
