提梁机主要技术参数详解及各型号轨道式轮胎式跨度起升高度

提梁机是高速铁路和公路桥梁建设中用于起吊、运输和架设预制混凝土梁的关键起重设备，主要分为轨道式和轮胎式两种类型。本文详细介绍提梁机的主要技术参数，包括起重量、跨度、起升高度和工作速度等关键指。也可参考90到1000吨轮胎式提梁机怎么选？路桥相关内容。标。

一、提梁机概述

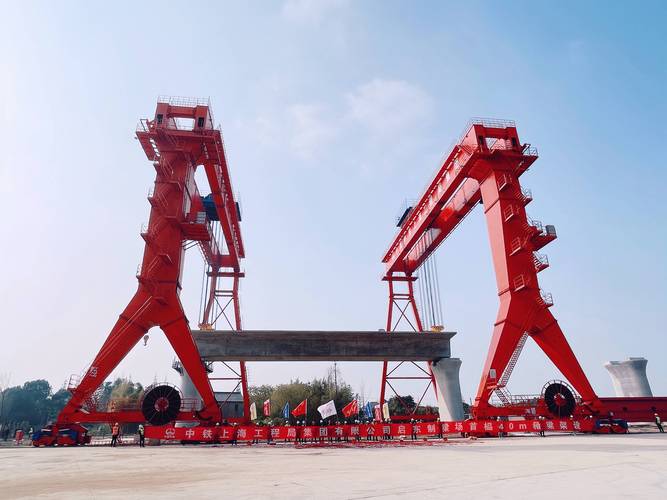

提梁机（Beam Lifting Gantry）是一种专用于预制梁场或桥位处提吊预制箱梁、T梁等混凝土构件的门式起重设备。根据走行方式的不同，提梁机主要分为轨道式提梁机和轮胎式提梁机两大类。轨道式提梁机沿铺设的钢轨走行，承载能力强、运行平稳，适用于固定梁场的批量提梁作业；轮胎式提梁机采用液压悬挂和多轮组结构，可灵活转场，适用于多点位分散提梁作业。提梁机的设计通常参照GB/T 3811-2008《起重机设计规范》及TB/T 3304-2013《铁路桥梁提梁机》相关标准。

提梁机的核心技术参数包括额定起重量、跨度、起升高度、起升速度和工作级别等。根据高速铁路桥梁工程的实际需求，提梁机起重量范围通常为50吨至900吨，跨度范围22米至44米。提梁机一般采用双吊点或四点吊挂方式，通过变频调速实现箱梁的平稳起落和精确对位。

二、轨道式提梁机主参数

轨道式提梁机沿固定轨道走行，起升机构通过滑轮组和钢丝绳实现吊具升降。其结构形式包括双主梁门架和单主梁门架两种，大车运行机构由多个主动轮组驱动。以下是轨道式提梁机的主要技术参数表：

表1：轨道式提梁机（TLJ系列）主参数表

三、轮胎式提梁机主参数

轮胎式提梁机采用液压悬挂多轮组结构，由多轴线液压平板车组与门架组合而成，具有转向灵活、可自行走转场的优点。轮胎式提梁机适合多点吊装和梁场分散布置的施工场景，其接地比压较低，对场地路面要求相对宽松。

表2：轮胎式提梁机（TLJ系列L型）主参数表

四、提梁机主要机构技术参数

4.1 起升机构

提梁机的起升机构通常采用双卷扬双吊点布置，每组卷扬由电机、减速器、制动器和钢丝绳卷筒组成。起升机构的调速方式以变频调速为主，低速时用于箱梁的精确定位（约0.15~0.3 m/min），高速时用于空载快速升降（可达5 m/min）。起升机构均设有两套独立制动系统，满足GB/T 3811-2008对起重机械安全制动的要求。

4.2 行走机构

提梁机的大车行走机构根据类型不同有较大差异。轨道式提梁机采用钢轮-钢轨驱动方式，每条支腿配置2~4个主动轮组，运行速度一般为2~6 m/min（重载）和8~20 m/min（空载）。轮胎式提梁机采用液压马达驱动轮胎行走，重载运行速度通常为2~8 m/min，空载可达15 m/min。轮胎式提梁机的转向通过液压转向系统实现，可进行八字转向、原地回转等多种模式。

4.3 吊具与同步控制系统

提梁机的吊具系统通常采用箱形吊具或吊杆式吊具，通过4个吊点与预制梁连接。同步控制系统采用电液比例控制或变频闭环控制，确保四个吊点的起升速度和高度保持一致，偏差控制在±5mm以内。大吨位提梁机（450吨以上）多配备电子称重系统和吊点调整装置，可实时监测各吊点载荷并自动调整。

五、选型建议

提梁机的选型主要依据预制梁的重量和梁场布局而定。对于32米标准箱梁（自重约750~830吨），通常选用起重量900吨的提梁机；对于24米箱梁（自重约450~550吨），可选用600吨级提梁机。梁场固定时推荐轨道式提梁机，运行效率高、维护成本低；多个梁场轮流作业时推荐轮胎式提梁机，机动灵活、转场便捷。用户也可向河南克鲁德重工咨询定制化提梁机方案，以满足特殊工况需求。
