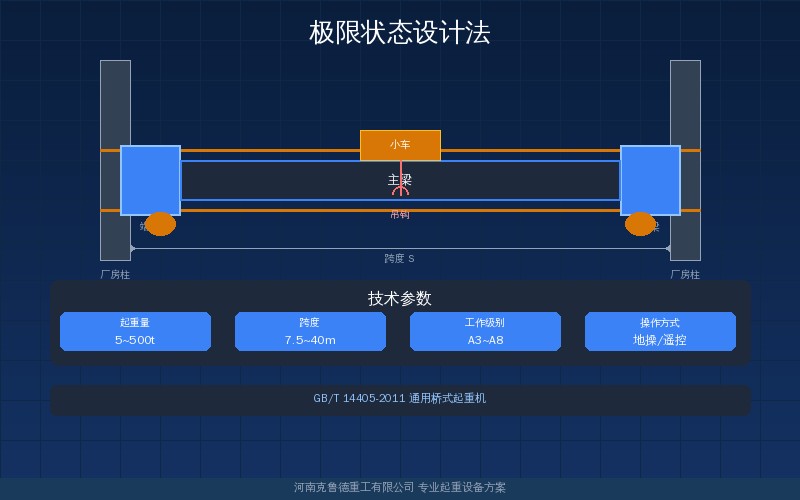

极限状态设计法与许用应力法对照：A5~A8工作级别安全系数与公式

• 许用应力法——单一安全系数n≥1.5，适用于A5~A7级
• 极限状态法——分项系数γ_G·γ_Q·γ_W，A8级强制采用
• GB/T 3811同时保留两种方法按工作级别区分
• EN 13001全面采用极限状态法出口欧洲必须遵循

一、两种设计方法定义与核心区别

许用应力法将钢材视为理想弹性体，以弹性极限为设计基准，通过单一安全系数n控制应力上限。计算公式为σ≤[σ]，其中[σ]=σ_s/n。安全系数n由工作级别和工况共同决定。优点是计算简便直观，缺点是无法区分自重、活载荷、风载荷等不同载荷类型对结构安全的差异化影响。

极限状态设计法引入分项系数体系，将载荷效应S和结构抗力R分别乘以不同系数。校核公式为γ₀·ψ·S_k≤R_k/γ_M，其中γ₀为结构重要性系数（取1.0~1.1），ψ为载荷组合系数（0.7~0.9），γ_M为材料分项系数（1.2~1.4）。起重机主梁钢材许用应力标准与强度校核公式中的许用应力值是A5~A7级通用桥式起重机设计的核心参数。

从国际标准看，EN 13001全面采用极限状态法，GB/T 3811-2018同时保留两种方法：A5至A7级可采用许用应力法，A8级必须采用极限状态法。FEM 9.511的M1~M8分级与A1~A8对应。这一区分直接影响结构安全裕度的计算和材料用量的差异。

二、许用应力法公式体系与安全系数

许用应力法核心校核包括三个公式：正应力σ=M/W≤[σ]、切应力τ=V·S/(I·δ)≤[τ]和折算应力σ_z=√(σ²+3τ²)≤1.1[σ]。M为跨中最大弯矩（N·mm），W为截面抗弯模量（mm³），V为端部最大剪力（N），I为截面惯性矩（mm⁴），δ为腹板厚度（mm）。安全系数与钢材牌号和工作级别直接相关，GB/T 20863使用等级U0~U9与载荷状态Q0~Q3对照判定详细列出了使用等级和载荷状态的交叉分类方法。

根据GB/T 3811-2018和GB/T 14405-2011，桥式起重机结构安全系数从A3级的1.33到A7级的2.50不等。设计人员根据累计工作时间和载荷谱系数确定工作级别后，再对应选取安全系数。

克鲁德技术团队在某钢铁厂20t桥式起重机中采用Q355B——正应力约147MPa低于许用值215MPa，挠度约20mm满足GB/T 3811的S/800。选对钢材和许用应力值是保证结构安全且不浪费材料的关键。

三、极限状态法分项系数与校核原则

极限状态法将结构安全拆解为多个独立系数，分别应对载荷、材料和模型的不确定性。自重系数γ_G≈1.2，活载荷系数γ_Q≈1.5，风载荷系数γ_W≈1.5（工作风压250~500Pa）或1.6（非工作风压800~1500Pa）。不同载荷的变异性差异决定了系数的不同取值。对于50t级盛钢桶起重机，极限状态法的分项系数体系可确保1600℃高温熔体吊运工况下的结构可靠性。采用Q355B钢材时，许用正应力215MPa在A5级设计中有充足的47%裕度。

以GB/T 3811-2018为例，A8级采用极限状态法时，安全系数不低于2.0，等效许用应力法安全系数约3.0~3.5，远高于A5级的1.50。A7级虽然可用许用应力法，但安全系数需提高到2.50以上。Q235B在A5级许用应力157MPa，A8级按极限状态法折算后等效约78MPa，安全裕度高一倍以上，充分反映了A8级连续作业工况对疲劳寿命的更高要求。

四、工作级别与设计方法判定依据

选择设计方法的核心依据是起重机的设计工作级别。工作级别由使用等级U0~U9（每级跨度约2倍累计时间）和载荷状态Q0~Q3（载荷谱系数递增）通过交叉分类确定，具体流程参照GB/T 20863工作级别判定U0~U9与Q0~Q3对照表。累计时间越长、载荷越重，级别越高，对设计方法要求越严格。

A5级通用车间桥吊（每日工作2~4小时，约25万次循环），许用应力法完全满足——Q235B钢材、安全系数1.50即可保证20年设计寿命。A8级垃圾焚烧吊（每日作业超8小时，超200万次循环），载荷谱复杂，必须采用极限状态法进行疲劳校核。EN 13001对M8级结构的疲劳校核设计有详细规定。

国际标准差异：EN 13001全面采用极限状态法，CMAA Spec 70（美国）以许用应力法为主（Class A~F对应A1~A8），日本JIS B 8801采用许用应力法但安全系数普遍高于中国国标。GB/T 3811-2018同时保留两种方法并用工作级别切换，兼顾了经济性和安全性。

五、两种方法适用场景与工程建议

实际工程中选择设计方法应综合考虑三个因素：工作级别（A5/A6优先许用应力法，A7/A8升级极限状态法）、出口市场（欧洲和澳洲要求极限状态法CE认证，北美和中东接受许用应力法）、客户定制要求（军工核电等特殊领域可能有自己的设计规范，安全系数更高）。

对于最常见的QD型桥式起重机（A5级，跨度10.5~31.5m，起重量5~50t），许用应力法是成熟经济的选择——计算参数齐全，行业经验丰富。若用于高温液体吊运（盛钢桶1600℃、铸造A7~A8级）、连续高频作业（废钢抓斗QZ型A6~A8级）或100t以上超大吨位，必须升级为极限状态法以确保极端工况下的结构可靠性。
