- 径向位移：弹性联轴器控制在0.05mm以内
- 角向偏差：每100mm轴向长度不超过0.05mm
- 垫片调整：按0.05mm分档加减，单处不超过0.50mm

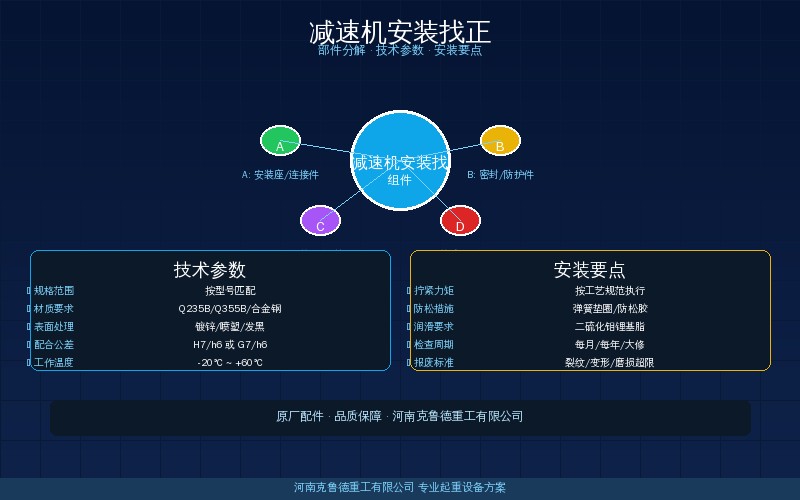

一、安装前要核对的三个基准
减速机就位之前，先把机座基础的平面度、地脚螺栓孔位置偏差和输出轴中心标高核对一遍。平面度用框式水平仪在纵横两个方向各测一次，控制在0.10mm/m以内才算合格；螺栓孔位置偏差按2mm控制，超了就得扩孔重配垫铁。这一步偷懒，后面找正再准也白搭，因为机座本身就坐在不平的面上。
垫铁和垫片分工不同，不能混着用。垫铁把机座抬到设计标高并承担重量，垫片只做微调。行业老手说，把薄垫片当承重件垫上三五层，运行3层压溃变形的概率极高，对中读数跟着就跑掉。正确做法是按地脚螺栓数量配齐垫铁组，每组不超过3层，单处垫片厚度不超过0.50mm。
联轴器本身也要先查一遍。两半联轴器的端面跳动和径向跳动控制在0.05mm以内，键与键槽按H7/h6配合，装配前清掉毛刺、油污和锈斑。带制动轮的联轴器还要核对制动轮直径与制动器规格是否匹配，比如制动轮直径300mm时配用对应规格的电力液压块式制动器，否则衬垫贴合面积不够，制动力矩和散热都打折。
二、联轴器对中偏差允许值
对中偏差分两项：径向位移是两根轴中心线平行错开，角向偏差是两根轴中心线之间的夹角。实测时两个方向都要读数，只把径向调好、角向不管，运行起来照样振，而且振动值往往比对中读数更早暴露问题。
偏差允许值还跟转速挂钩，转速越高要求越严。同一副联轴器，750r/min时径向位移给到0.10mm，到3000r/min就得压到0.03mm，因为高速下不平衡量引起的离心力按转速平方增长，偏差放大后被轴承全部吃掉。
表中数值取常见安装说明书的中位值，具体以随机技术文件为准，偏差验算方法按GB/T 3811-2008起重机设计规范执行。行业老手说，原厂说明书给的允许值通常比通用表更严，因为原厂把轴承附加载荷算进去了。选型阶段要同步核对联轴器的公称扭矩与许用转速，完整的对照数据可以查阅GICL型鼓形齿式联轴器参数与选型——公称扭矩许用转速轴径对照。
三、垫片调整与找正顺序
找正顺序是先水平、再同轴、最后紧固，顺序颠倒就是白干。先让机座在垫铁上落稳，纵横两个方向的水平都调到0.10mm/m以内，再动联轴器对中；如果先对中后调水平，水平一动，对中读数就跟着变。
- 粗找正：钢板尺或塞尺贴靠联轴器外圆，把偏差先压到0.5mm以内
- 装表：百分表表头压在联轴器外圆与端面上，盘车每90度读一次
- 算量：径向两点读数差的一半就是垫片调整量，端面偏差按直径折算成轴向差值
- 加减垫：按0.05mm、0.10mm、0.20mm三种规格组合，先调一半再复测
- 复紧：地脚螺栓按对角顺序分2~3次拧紧，M16按150~180N·m、M20按280~350N·m
- 复测：紧固后重新盘车读数，偏差变化不超过0.02mm才算合格
垫片材质用不锈钢片或铜皮，不要用多层薄纸和铁皮凑数。每组垫片不超过3层，总厚度不超过1.00mm；需要更大调整量时换更厚的垫铁，而不是继续往里塞垫片。克鲁德技术团队在设备安装验收时要求，垫片总厚度超过1.00mm的机座必须重新配制垫铁，垫片只承担微调。
螺栓预紧不能一次拧死。10.9级地脚螺栓按对角顺序分2~3次上力矩，先拧到规定值的50%，再拧到80%，最后补足。行业老手说，一次拧死、不对角分次，机座会被拉出扭曲变形，读数从0.05mm变成0.10mm，前面的找正全废。
百分表找正还有两个细节容易被忽略。表架要有足够刚度，磁力表座吸在机座本体上而不是垫铁上，吸不牢就会出现假读数；盘车要正反各转一次，同一点两次读数差不超过0.01mm，才能确认表架没有松动。
四、对中不合格的常见原因
现场对中反复不合格，多数出在几个细节上：基础混凝土强度不够导致机座下沉，垫铁组层数过多产生压缩变形，螺栓预紧不均造成机座扭曲，以及联轴器本身端面跳动超差。行业老手说，先量联轴器端面跳动再谈找正，能省掉一半返工。
齿式联轴器还要看齿侧间隙。齿面磨损后齿侧间隙变大，即使两轴对中在允许值以内，运行中照样有冲击和异响。齿侧间隙超过原设计值1.5倍就要安排更换，检查方法与更换判定标准可以对照鼓形齿联轴器定修周期速查：齿面磨损齿侧间隙检查与更换标准。
减速机自身的问题也常被误判成对中不良：轴承游隙偏大、齿轮啮合侧隙不当、油位过高引起搅油发热，都表现为振动和温升。判断方法是脱开联轴器单转电机，如果振动消失，问题就在对中或联轴器一侧；如果振动依旧，那就得往轴承和齿轮上找。这条排查顺序能省下不少拆装工时。
还有一类情况是对中做了但没有复查。运行一段时间后基础沉降、垫铁压缩、螺栓松弛都会让对中慢慢跑偏，所以找正不是一锤子买卖。普通工况运行500小时后复测第一次，之后按周期复测；冶金和港口设备因为工作级别高，周期要缩短。
五、试运转与验收要点
找正完成、螺栓复紧以后先空载点动，确认转向和制动正常，再做30分钟空载连续运行，重点观察振动、噪声和漏油三项。空载30分钟后轴承温升平稳，才具备加载条件。
负载试运转按额定载荷的50%、75%、100%分档进行，每档运行30分钟以上。滚动轴承温度不超过80度，温升不超过40度；滑动轴承温度不超过70度。振动速度有效值控制在4.5mm/s以内，超过就停机复测对中。制动器在满载下要能可靠制动，制动轮表面温度不应高于环境温度加60度。
验收记录要留全：对中读数、垫片配置、螺栓力矩、温升与振动数据都要归档。整机安装调试的完整流程，包括主梁端梁组装与载荷试验的判定项，可以对照LD型电动单梁桥式起重机安装调试流程：主梁端梁组装葫芦就位与载荷试验。
试运转记录建议做成表格贴进设备档案，写明对中读数、垫片配置、螺栓力矩和各档运行时间下的温升数据。下次检修时一对比，偏差变化趋势一目了然，也能反向判断基础是不是还在沉降。
常见问题解答
问：鼓形齿式联轴器与弹性联轴器的对中要求有什么区别？
答：区别主要在允许偏差和补偿方式。弹性联轴器靠弹性体吸收偏差，径向位移一般控制在0.05~0.08mm；鼓形齿式联轴器靠齿面滑动补偿，径向位移可放宽到0.15mm，角向偏差约0.10mm/100mm。允许值放宽不等于可以不调，偏差越大齿面磨损和轴承附加载荷越高。
问：减速机对中偏差超过允许值会有什么后果？
答：后果集中在轴承和密封两处。径向位移超差让轴承承受附加径向载荷，寿命明显下降；角向偏差超差会让齿轮啮合偏载，齿面出现点蚀和胶合，同时油封偏磨造成漏油。行业老手说，异响通常比对中读数超标晚出现，等听见声音时轴承已经伤到了。
问：垫片调整时怎么确定加多少、减多少？
答：先看百分表读数。径向偏差取两点读数差的一半，这个值就是需要补的垫片总量；端面偏差按联轴器直径折算成轴向差值，再分配到前后地脚。实际操作按0.05mm、0.10mm、0.20mm三种规格组合，先加一半复测，再补差值，避免一次加过头来回拆装。
问：联轴器对中的找正周期是多少？
答：新装或大修后必须做，运行后的复测按工况定。普通车间工况建议运行500小时后复测一次，之后每2000小时或每半年复测；冶金、港口这类A7、A8工作级别的设备，复测周期缩短到每1000小时。地脚螺栓重新拧紧、基础加固或更换联轴器之后，都要重新找正。
