起重机钢丝绳最大静拉力计算：滑轮组倍率与安全系数校核方法

Q: 钢丝绳最大静拉力和破断拉力有什么区别？

最大静拉力是起升机构在额定载荷下单根钢丝绳承受的拉力，是设计计算的结果值。破断拉力是钢丝绳自身在拉伸试验中能承受的最大拉力，由钢丝绳结构、材质和直径决定。选型时要求破断拉力≥最大静拉力×安全系数，两者不能直接对比——最大静拉力是需求值，破断拉力是供给值。

Q: 钢丝绳安全系数K=5和K=6的实际区别有多大？

以20t起重机为例，取m=4、η=0.88时钢丝绳最大静拉力约56.8kN。K=5要求破断拉力≥284kN（6×19+FC-22mm即可满足），K=6要求≥341kN需6×36WS+IWRC-24mm。同样绳径24mm下K=5用19+FC的295kN，K=6需升到36WS的339kN，后者疲劳寿命长约40%。卷筒直径还差50mm、减速比和电机功率也要跟着调——两个安全系数的差异在整套驱动系统上影响不小。

Q: 钢丝绳6×19+FC和6×36WS+IWRC哪种更适合起升机构？

6×19+FC是点接触结构——每股中同层钢丝直径相同、互相点接触，柔性好价格低，适合轻中型起升机构A1~A5级。6×36WS+IWRC是线接触结构——钢丝分层排列、层间线接触，接触应力更均匀，疲劳寿命比点接触长约30%~50%，适合A6以上重载连续作业工况。冶金和港口起重机每天运行8~16小时，推荐6×36WS+IWRC或35×7抗旋转结构，使用寿命可多出半年以上。

Q: 滑轮组倍率选大了有什么影响？

倍率m增大后，单根钢丝绳拉力S=Q÷(m×η)成反比减小，钢丝绳和卷筒直径可以缩小，起升电机功率也相应降低。但代价是起升速度降为原来的1/m——倍率2时绳速20m/min对应吊钩10m/min，倍率4时吊钩仅5m/min。倍率选择本质上是拉力和速度的权衡取舍。

Q: 卷筒绳槽磨损到什么程度必须更换？

GB/T 5972-2016规定：绳槽深度磨损超过钢丝绳直径的25%、或绳槽两侧壁厚磨损超过原厚度的50%、或出现裂纹时卷筒必须报废。日常检查中用专用量具测量绳槽深度：对于d=24mm的钢丝绳，标准绳槽深约15mm，磨损到18mm以上时即需更换。

钢丝绳最大静拉力是起升机构设计计算的第一道参数——绳径选大了浪费成本、选小了存在断裂风险。说实话，本文从静拉力基本公式出发，结合滑轮组倍率匹配和安全系数选型标准，给出从5t到200t起重机的钢丝绳设计计算完整流程。看完本文，您将对起重机钢丝绳最大静拉力计算方法有系统掌握。

静拉力公式：S=Q÷(m×η)——吊重、倍率与效率三要素
安全系数：A5取K=5.0，A6取K=5.5，A7取K=6.0
卷筒匹配：D₀≥25d，绳槽r=0.54d

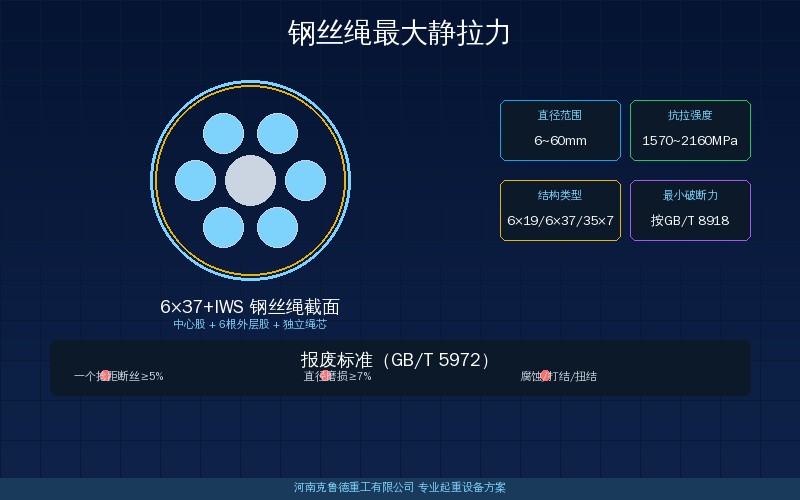

一、钢丝绳最大静拉力计算公式

钢丝绳最大静拉力是起升钢丝绳在额定载荷下承受的拉力上限，计算公式为：S = (Q + G) ÷ (m × ηₜ)。其中Q为额定起重量（N），G为吊具自重（N），m为滑轮组倍率，ηₜ为滑轮组总效率（单滑轮η=0.98，多滑轮串联取η=0.85~0.90）。设计时一般按Q=mg简化计算，G按额定起重量的3%~5%估算。

选绳时需满足S × K ≤ F₀，即最大静拉力乘以安全系数K不得超过钢丝绳的最小破断拉力F₀。克鲁德技术团队在设计中按起升机构工作级别选取安全系数：A5级别取K=5.0，A6级别取K=5.5，A7~A8级别取K=6.0~7.0。

GB/T 3811-2018规定普通起重机钢丝绳安全系数不低于5.0，冶金起重机不低于6.0，核安全设备不低于10.0。实际选型时还需考虑钢丝绳弯曲疲劳和磨损因素——频繁起升工况应在计算值上放大一档绳径，例如钢丝绳破断拉力计算方法与安全系数选型——直径型号工况对照一文中列出了完整的选型对照表。

二、滑轮组倍率与起重量对照表

滑轮组倍率m直接影响钢丝绳最大静拉力——倍率越大，单根绳拉力越小，但起升速度也相应降低。下表列出从5t到200t通用桥式起重机的推荐倍率、滑轮直径和钢丝绳直径匹配参数。

起重量(t)	推荐倍率m	滑轮直径D(mm)	钢丝绳直径d(mm)	绳速比
5	2	355	13~15	2:1
10	3	450	17~19	3:1
16	4	560	22~24	4:1
20	4	630	24~26	4:1
32	4~5	710	28~30	4~5:1
50	5~6	900	32~36	5~6:1
80	6~8	1000	40~42	6~8:1
100	8~10	1120	44~48	8~10:1
160	10	1250	52~56	10:1
200	12	1400	60~65	12:1

倍率选型原则：起重量≤10t用倍率2~3，10~32t用倍率4~5，50~100t用倍率6~10，≥160t用倍率10~12。滑轮直径D与钢丝绳直径d的比值D/d按GB/T 3811要求不低于20（轻载）至30（重载）。克鲁德重工在生产中按D/d≥25校核，冶金起重机的D/d要求不低于28。

三、钢丝绳安全系数选型标准

安全系数K是钢丝绳破断拉力F₀与最大静拉力S的比值（K=F₀/S），是钢丝绳选型的核心安全门槛。不同起重机类型和工作级别对应的最小安全系数由GB/T 3811-2018和GB/T 5972-2016严格规定。

起重机类型与工况	工作级别	最小安全系数K	钢丝绳检查周期
通用桥式/门式起重机	A1~A5	5.0	每月一次
通用桥式/门式起重机	A6~A8	5.5~6.0	每月一次
冶金起重机（盛钢桶/铸造）	A6~A8	6.0~7.0	每半月一次
港口抓斗/卸船机	A7~A8	6.0~7.0	每周一次
塔式起重机（起升）	A4~A6	6.0	每月一次
核安全设备起重机	N1~N2级	≥10.0	每次使用前
高温环境（熔融金属吊运）	A6~A8	≥8.0	每半月一次
手动葫芦/手拉葫芦	—	5.0	每月一次

安全系数选型时应注意：安全系数不是固定值，而是与工作级别、使用频率和环境条件相关。频繁起升、高温、腐蚀或冲击载荷工况，应在标准值基础上增加0.5~1.0的余量（详见GB/T 5972-2016起重机钢丝绳检验报废规范深度解读中有钢丝绳检查和报废的完整标准）。据克鲁德重工实测，冶金车间每日连续作业10小时以上的起重机，按标准安全系数选绳的寿命约为12个月，而提高一档安全系数（从6.0到7.0）后可用18个月以上——综合维护成本反而降低。

四、钢丝绳直径与卷筒匹配参数

卷筒与钢丝绳的尺寸匹配直接影响钢丝绳使用寿命和起升机构安全。卷筒直径D₀、绳槽半径r和卷筒长度L三个参数与钢丝绳直径d有固定的匹配关系。

参数	匹配公式/标准	说明
卷筒直径D₀	D₀ ≥ 20d（轻载）D₀ ≥ 25d（中载）D₀ ≥ 30d（重载）	卷筒直径越大，钢丝绳弯曲疲劳越小
绳槽半径r	r = (0.53~0.56)d	过小挤绳，过大脱槽
绳槽节距P	P = d + (2~4)mm	相邻绳槽间距，保证排列整齐
卷筒壁厚δ	δ ≥ 0.02D₀ + 6mm	铸钢卷筒壁厚经验公式
卷筒长度L	L ≥ (H×m)÷(π×D₀)×P + (3~5)P	H=起升高度，m=倍率
钢丝绳在卷筒上安全圈数	≥3圈（固定端）≥2圈（使用中）	防止绳头脱出

GB/T 3811-2018要求卷筒直径D₀与钢丝绳直径d的比值不得低于20，对于A6以上工作级别不低于25。卷筒绳槽半径过小会导致钢丝绳在绳槽侧壁磨损加剧，现场实测表明当r<0.52d时，钢丝绳寿命缩短约40%。

卷筒壁厚按δ ≥ 0.02D₀ + 6mm估算后，还需按卷筒在钢丝绳拉力作用下的压缩应力和弯曲应力校核。克鲁德技术团队在设计中发现，使用Q355B材质的焊接卷筒时，壁厚比铸钢卷筒可减薄10%~15%，但需增加退火消除内应力和焊缝100%超声波探伤两项工艺。

五、起升钢丝绳选型设计算例

【算例】一台QD 20t/5t通用桥式起重机，起重量Q=200kN（含吊具5%裕量），滑轮组倍率m=4，滑轮组总效率ηₜ=0.88，工作级别A6。求钢丝绳最大静拉力S和所需钢丝绳最小破断拉力。

以QD 20t/5t起重机为例：起重量Q=200kN（含吊具裕量），滑轮组倍率m=4，总效率ηₜ=0.88，钢丝绳最大静拉力S=200÷(4×0.88)=56.8kN。A6工作级别取安全系数K=5.5，所需最小破断拉力F₀=56.8×5.5=312.4kN。查规格表：6×19+FC-24mm（1770MPa级破断拉力约295kN）不满足要求；6×36WS+IWRC-24mm（1770MPa级破断拉力约339kN）满足。最终选定6×36WS+IWRC-24mm-1770MPa。

卷筒直径按D₀/d=25校核为600mm。实际安全系数K=339÷56.8=5.97，大于A6级要求的5.5，安全裕度充足。卷筒长度按H=16m和m=4估算后约1m，采用焊接卷筒Q355B材质。

克鲁德技术团队建议在算例结果上留10%~15%余量：若预算允许，将钢丝绳直径从24mm提升至26mm，实际安全系数升至6.7，钢丝绳使用寿命可延长约30%。

常见问题解答

问：钢丝绳最大静拉力和破断拉力有什么区别？
答：最大静拉力是起升机构在额定载荷下单根钢丝绳承受的拉力，是设计计算的结果值。破断拉力是钢丝绳自身在拉伸试验中能承受的最大拉力，由钢丝绳结构、材质和直径决定。选型时要求破断拉力≥最大静拉力×安全系数，两者不能直接对比——最大静拉力是需求值，破断拉力是供给值。

问：钢丝绳安全系数K=5和K=6的实际区别有多大？
答：以20t起重机为例，取m=4、η=0.88时钢丝绳最大静拉力约56.8kN。K=5要求破断拉力≥284kN（6×19+FC-22mm即可满足），K=6要求≥341kN需6×36WS+IWRC-24mm。同样绳径24mm下K=5用19+FC的295kN，K=6需升到36WS的339kN，后者疲劳寿命长约40%。卷筒直径还差50mm、减速比和电机功率也要跟着调——两个安全系数的差异在整套驱动系统上影响不小。

问：钢丝绳6×19+FC和6×36WS+IWRC哪种更适合起升机构？
答：6×19+FC是点接触结构——每股中同层钢丝直径相同、互相点接触，柔性好价格低，适合轻中型起升机构A1~A5级。6×36WS+IWRC是线接触结构——钢丝分层排列、层间线接触，接触应力更均匀，疲劳寿命比点接触长约30%~50%，适合A6以上重载连续作业工况。冶金和港口起重机每天运行8~16小时，推荐6×36WS+IWRC或35×7抗旋转结构，使用寿命可多出半年以上。

问：滑轮组倍率选大了有什么影响？
答：倍率m增大后，单根钢丝绳拉力S=Q÷(m×η)成反比减小，钢丝绳和卷筒直径可以缩小，起升电机功率也相应降低。但代价是起升速度降为原来的1/m——倍率2时绳速20m/min对应吊钩10m/min，倍率4时吊钩仅5m/min。倍率选择本质上是拉力和速度的权衡取舍。

问：卷筒绳槽磨损到什么程度必须更换？
答：GB/T 5972-2016规定：绳槽深度磨损超过钢丝绳直径的25%、或绳槽两侧壁厚磨损超过原厚度的50%、或出现裂纹时卷筒必须报废。日常检查中用专用量具测量绳槽深度：对于d=24mm的钢丝绳，标准绳槽深约15mm，磨损到18mm以上时即需更换。
