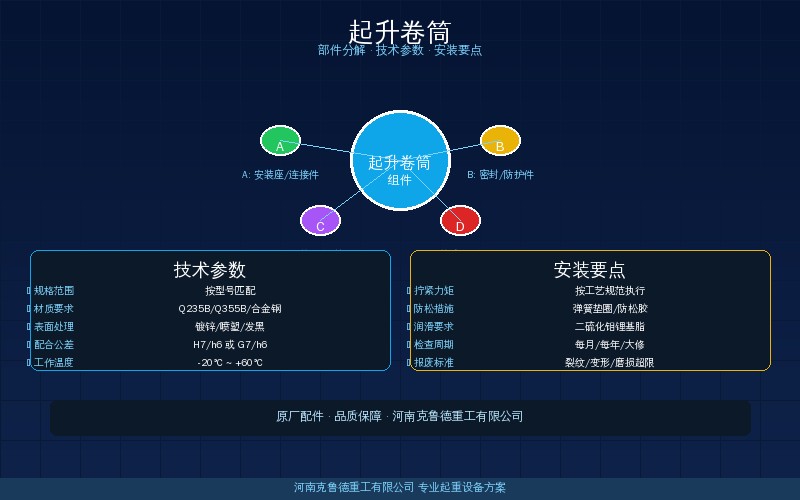

桥式起重机起升卷筒结构参数速查——卷筒直径容绳量绳槽壁厚五步计算法

• 直径——D≥d×e，A5级d=28mm时需≥700mm
• 容绳量——L=π×D×Z，决定最大起升高度
• 壁厚——δ=(0.5~1.0)×d，强度校核是关键

一、起升卷筒直径确定方法

起升卷筒直径D由钢丝绳直径d和卷筒直径比系数e两个参数决定，计算公式为D≥d×e。GB/T 3811-2018规定：A1~A4工作级别e取20，A5~A6级别e取25，A7~A8级别e取30。说个具体例子——钢丝绳直径20mm、桥式起重机A5工作级别时，卷筒直径应≥20×25=500mm。工作级别越高卷筒直径比系数取值越大，目的是降低钢丝绳弯曲应力保护钢丝绳寿命。

卷筒直径选大后钢丝绳弯曲疲劳寿命显著延长——同规格钢丝绳在D/d=30时的寿命是D/d=20时的约2.5倍。起升卷筒直径的实际值还需按标准直径系列圆整，优先取400mm、500mm、560mm、630mm、710mm、800mm、900mm、1000mm等常见规格，并且与起升滑轮组直径保持一致。具体选型方法可参考我站文章起升机构设计计算速查：电机功率减速比卷筒容绳量五步公式。

克鲁德技术团队在桥式起重机设计中建议起升卷筒直径按D≥d×e+10mm预留调节余量，以补偿绳槽磨损后钢丝绳与卷筒的接触位置变化。对于A6级及以上频繁作业工况，e值宜取上限值30——即使D/d比略大增加卷筒重量，也是延长钢丝绳寿命更划算的方案。

二、卷筒容绳量与长度计算

卷筒容绳量决定起重机的最大起升高度。卷筒单层缠绕时容绳量为L₀=π×D×Z（Z为绳槽圈数），多层缠绕时L=π×D×n×Z×φ（n为缠绕层数，φ为层间填充系数0.85~0.9）。每圈钢丝绳卷绕长度为π×(D+d)，起升高度H所需的卷绕长度为H×m（m为滑轮组倍率），加上3圈安全圈（GB/T 3811强制要求）。还有一个细节——卷筒端部固定钢丝绳的压板螺栓拧紧力矩必须按设计值执行，拧过头了会损伤钢丝绳。

起升卷筒长度由绳槽长度、两端空槽段和中间固定段三部分组成。绳槽长度L₀=Z×t（t为绳槽节距），空槽段每端约50~100mm。卷筒全长通常在卷筒直径的1.5~3倍范围内。例如钢丝绳直径22mm的卷筒，绳槽节距t≈25mm，50圈绳槽时L₀=1250mm，加上两端空槽各80mm，卷筒全长约1410mm。

与起升卷筒配合的钢丝绳选型和滑轮组倍率配置方法见我站文章钢丝绳穿绳倍率与滑轮组配置方法——起升机构滑轮穿绕方式与参数对照。克鲁德技术团队在起升卷筒设计时先按起升高度反向验证容绳量：起升高度超过20m时单层缠绕不足，需改为二或三层缠绕方案，并在卷筒两端加装排绳器防止钢丝绳排列不齐。

三、绳槽参数与壁厚标准

起升卷筒绳槽有标准槽和深槽两种形式。标准槽绳槽半径R=0.53~0.56×d，绳槽深度c≥0.3×d，绳槽节距t=d+(2~4)mm。深槽适合钢丝绳偏角较大的工况，绳槽深度c≥0.6×d，绳槽节距t=d+(6~8)mm。有个客户之前反馈深槽钢丝绳磨损比标准槽快约15%——因为绳槽节距增大后钢丝绳支撑面积变小压强增加，所以换成标准槽后磨损恢复正常。

• 标准槽参数：绳槽半径R=0.55d，深度c=0.35d，节距t=d+3mm
• 深槽参数：绳槽半径R=0.55d，深度c=0.65d，节距t=d+7mm
• 多层缠绕：卷筒端部法兰高度≥3倍钢丝绳直径（GB/T 3811强制）

卷筒壁厚按铸造工艺和强度要求确定。铸铁卷筒（HT200/HT250）壁厚δ≈0.7~1.0×d，铸钢卷筒（ZG270-500）δ≈0.5~0.8×d，焊接卷筒（Q235B钢板卷制）δ≈0.4~0.6×d。壁厚验算按卷筒壁承受钢丝绳缠绕产生的压应力：σ=F/(δ×t)≤[σ]，其中F为钢丝绳最大静拉力。

据克鲁德重工实测，一款QD型32t起升卷筒使用HT250铸铁，壁厚取28mm（约0.75×d），在额定载荷下实测壁应力72MPa，低于HT250的许用值100MPa，安全裕度28%。如改用焊接卷筒Q235B，壁厚可减至18mm（约0.48×d），重量减轻35%以上，但需确保焊缝质量达到Ⅱ级探伤标准。

四、材料选用与制造标准

国标GB/T 3811-2018规定起升卷筒可采用铸铁HT200/HT250、铸钢ZG270-500或焊接卷筒（Q235B/Q355B钢板卷制）。铸铁卷筒铸造工艺简单、成本低，适用于通用桥式起重机；铸钢卷筒冲击韧性好，适用于冶金起重机等冲击载荷工况；焊接卷筒重量轻（比铸造轻30~40%），适用于大吨位或需要降低自重的大跨度起重机。

起升卷筒制造需满足：铸铁卷筒需时效处理消除内应力；焊接卷筒主要焊缝需100%超声波探伤+20%射线探伤抽检；绳槽表面粗糙度Ra≤12.5μm；卷筒外圆对轴线的径向跳动≤0.5mm/m。卷筒两端挡绳板高度按GB/T 3811规定——多层缠绕时≥3d，单层缠绕时≥2d。绳槽磨损深度达原深度25%时应修复，壁厚减薄15%以上应报废。

如起升卷筒安装在室外或腐蚀环境，表面需做热浸镀锌或环氧富锌底漆+氯化橡胶面漆的复合防腐处理（GB/T 8923标准）。沿海电厂的起升机构常用不锈钢复合钢板（304+Q235B）卷制卷筒，兼具强度和耐腐蚀性，但造价约为普通焊接卷筒的2~3倍。

五、起升卷筒设计实例对照

以下是三种常用桥式起重机吨位的起升卷筒设计参数对照，覆盖钢丝绳直径、卷筒直径、卷筒长度和容绳量的完整计算。这些实例均按A5工作级别、标准绳槽、单层缠绕工况计算，实际设计需根据具体起升高度和工作级别做调整。有些工程师会忽略滑轮组倍率对容绳量的影响——倍率越大相同起升高度所需的卷绕长度越长，卷筒长度也要相应增加。
