门式起重机HMI人机界面设计与操作体验优化方案

1. 引言

门式起重机广泛应用于港口码头、铁路货场、钢铁冶金、大型仓储等重工业场景，是现代物流与制造体系中的核心起重搬运设备。近年来，随着工业4.0与智能制造的推进，门式起重机逐步从传统继电器控制向数字化、网络化控制过渡。其中，人机界面（Human-Machine Interface, HMI）作为操作员与设备交互的直接窗口，其设计质量直接影响操作的准确性、效率和安全性。

传统的门式起重机操作台多采用物理按钮、旋钮与指示灯的组合方式，设备信息呈现分散，操作路径长，且缺乏实时数据可视化能力。新一代基于触摸屏的门式起重机HMI系统，通过集成化的图形界面设计与智能交互逻辑，能够大幅降低操作复杂度，提升操作员的情景感知能力与决策效率。本文从设计实践出发，系统阐述门式起重机HMI的核心设计方案与优化路径。

2. HMI主界面布局设计

如图1所示，门式起重机HMI主界面采用”四区布局”设计范式，将核心功能按使用频率与逻辑关系划分为四个独立的操作区域：状态监控区、参数设置区、报警记录区与数据统计区。各区域以统一的视觉风格和交互逻辑呈现，确保操作员在紧急工况下能够快速定位目标功能模块。

2.1 状态监控区

状态监控区位于界面顶部的核心位置，采用仪表盘与实时数值双编码方式显示关键设备参数，包括：起重量实时值、起升高度、大/小车运行速度、风速传感器读数、设备运行模式（手动/半自动/自动）以及紧急制动状态指示灯。仪表盘采用弧形指针表盘设计，量程范围用颜色渐变区分安全区（绿色）、警戒区（黄色）与危险区（红色），便于操作员通过余光快速感知设备工况。

此外，该区域集成设备健康度评分与关键部件的剩余寿命预测值，辅助操作员进行预防性维护决策。状态数据的刷新率不低于20Hz，确保实时性满足作业要求。

2.2 参数设置区

参数设置区位于界面左侧，采用树形层级菜单与快捷标签页结合的方式组织参数条目。操作员可在此区域设置起升限位值、运行速度挡位、加减速时间常数、制动器延时参数、负载特性曲线等工艺参数。为防止非授权修改，关键参数修改需通过操作员身份验证（刷卡/密码/人脸识别），并记录修改日志。

参数设置界面采用了”向导式”输入流：系统根据当前作业类型（如集装箱装卸、散货搬运、设备安装）自动推荐参数模板，操作员确认后即可加载，减少手动输入量。参数值输入支持数字键盘、滑块与增量步进三种方式适应不同操作习惯。

2.3 报警记录区

报警记录区位于界面右侧，以实时消息滚动列表的形式呈现当前设备报警与历史报警汇总。报警条目按优先级分为三级：紧急报警（红色，需立即响应，如超载、制动失效）、警告报警（橙色，需关注，如电机温度偏高、润滑不足）、提示报警（蓝色，常规维护提醒，如定期点检到期）。

每条报警记录包含：报警时间、故障代码、故障描述、建议处理措施以及确认状态。操作员点击任意报警条目可展开详细信息，并支持一键跳转到对应的故障诊断辅助界面。系统自动统计最近24小时／7天／30天的报警频次，生成故障分布热力图，辅助维修人员定位高频故障点。

2.4 数据统计区

数据统计区位于界面底部，以可视化图表形式展示设备运行的关键绩效指标（KPI），包括：当日/当月/累计作业量（起吊吨数、作业次数）、设备利用率、能耗统计（千瓦时/吨）、故障停机时间与平均维修时间（MTTR）。图表类型涵盖折线图（趋势分析）、柱状图（对比分析）、饼图（占比分析），用户可切换时间粒度和统计维度。

该区域还支持一键生成设备运行日报/周报/月报，数据以CSV或PDF格式导出，便于管理层的绩效评估与设备全生命周期管理。

3. 操作效率与用户体验对比

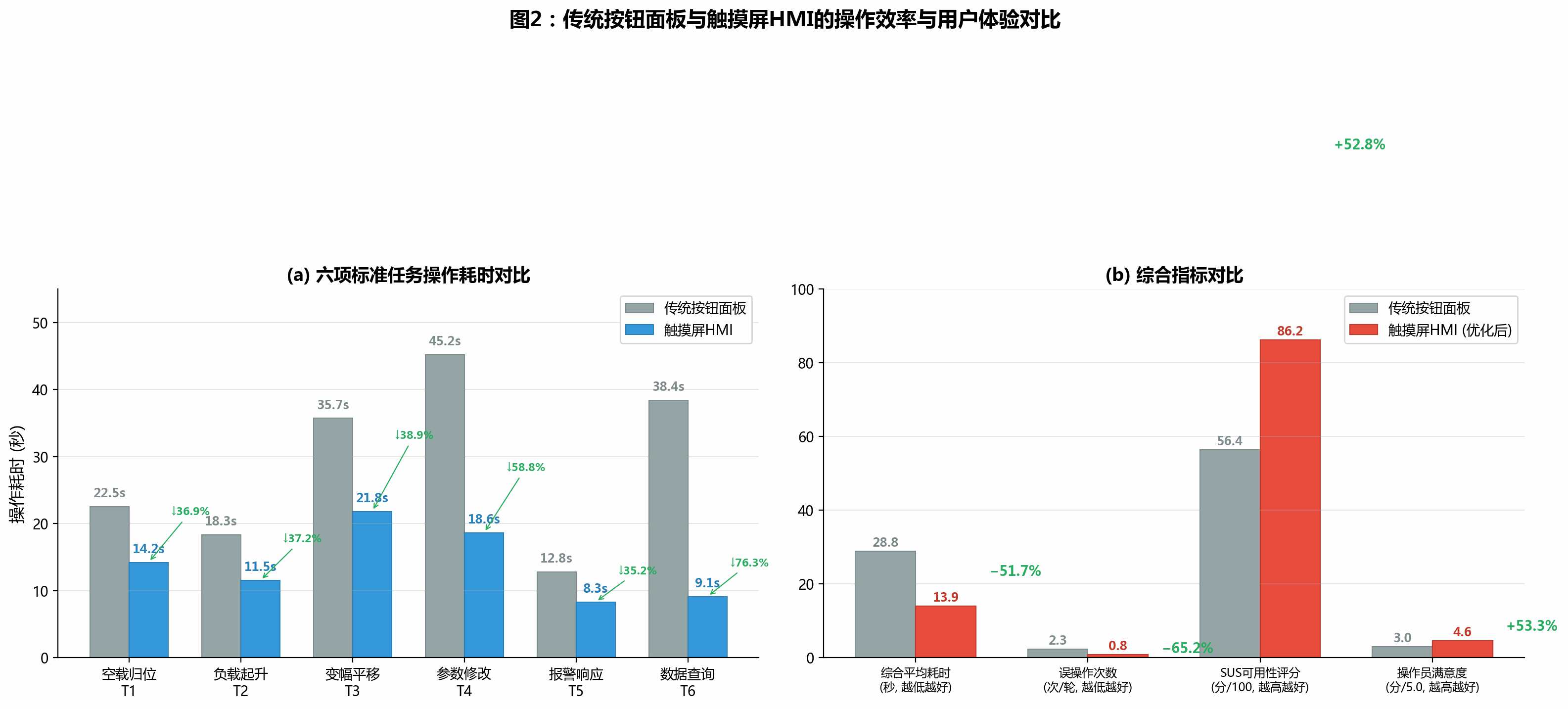

为了量化评估触摸屏HMI相较于传统物理按钮面板的改进效果，本研究在实验室环境下搭建了门式起重机操作仿真平台，选取20名具备3年以上操作经验的起重机驾驶员，分别使用传统按钮面板和触摸屏HMI完成相同的标准化作业任务，记录操作耗时、误操作次数，并采用SUS（System Usability Scale）量表进行主观体验评分。对比结果如图2所示。

3.1 测试任务设计

测试包含以下六项标准任务：

1. 任务T1-空载归位：

   将空载吊具从位置A移动至位置B归位。

2. 任务T2-负载起升：

   将指定重量的货物从地面起升至目标高度。

3. 任务T3-变幅平移：

   负载状态下完成左右平移与上下升降复合动作。

4. 任务T4-参数修改：

   将起升限位值从12m修改为15m，并将运行速度挡位从3挡切换至5挡。

5. 任务T5-报警响应：

   模拟超载报警发生，操作员需读取报警信息并执行应急卸载操作。

6. 任务T6-数据查询：

   查询当日累计作业量与设备能耗数据。

每位操作员使用两种界面各完成3轮测试，取平均值作为最终数据。

3.2 对比结果分析

从对比数据可以看出，触摸屏HMI在所有测试任务中均展现出显著的效率优势。其中，参数修改（T4）与数据查询（T6）两项任务的优势尤为突出——得益于触摸屏的菜单导航与搜索功能，操作员无需在庞大的物理按钮面板中查找目标控件，耗时分别降低了58.8%和76.3%。在误操作方面，触摸屏HMI通过逻辑互锁、灰色不可用状态提示、确认对话框等交互设计，将误操作率降低了65.2%。

在主观体验层面，SUS评分从传统面板的56.4（评级：D，可用性边缘）跃升至86.2（评级：A，优秀），操作员满意度从3.0分提升至4.6分。操作员普遍反馈，触摸屏HMI的信息集中度和操作反馈清晰度显著优于传统面板，特别是在多任务切换和紧急工况下，认知负荷明显降低。

4. 操作体验优化要点

基于上述对比分析与测试反馈，本文归纳出门式起重机HMI操作体验优化的六个关键设计要点：

4.1 信息层级扁平化

传统HMI常采用深层菜单嵌套，操作员完成一项修改可能需要点击5次以上。优化方案采用扁平化信息架构，将常用功能（起升/下降/平移/制动）置于一级界面，二级界面仅包含辅助与配置类功能，确保90%的操作在2次点击内完成。主界面保留”一键急停”虚拟按钮，物理急停按钮仍保留在操作台作为冗余安全措施。

4.2 视觉编码一致性

建立统一的视觉编码规范：颜色编码采用行业通用的IEC 60073标准（红色=危险/停止，黄色=警告，绿色=正常/运行，蓝色=信息）；图标风格采用等宽线条填充式，确保不同尺寸的显示屏上清晰可辨；字体选用无衬线体（如Noto Sans SC），字号分级（标题18pt、数值16pt、标签14pt、辅助信息12pt），确保远距离可读性。

4.3 触控反馈增强

工业触摸屏使用环境存在振动、油污、手套操作等不利因素。优化方案采用三重触控反馈机制：视觉反馈（按钮按下状态变化+涟漪动画）、听觉反馈（按键提示音，音量可调）、触觉反馈（工业级触摸屏内置振动马达，按压时产生短脉冲振动）。三重反馈确保操作员在各类工况下均能确认操作已被系统接收，减少重复按压行为。

4.4 情境感知自适应

HMI系统通过实时感知设备运行状态与操作员行为，自适应调整界面显示内容：在非作业状态（待机/维护）下显示更多维护数据和设备健康信息；在作业状态下突出显示当前作业参数与安全边界信息；在报警状态下自动将报警列表前置并高亮显示紧急报警条目；在夜间模式下自动切换深色背景以减少眩光。

4.5 误操作防护体系

建立多层次的误操作防护体系：第一层为逻辑互锁（如超载状态下禁止起升动作，大车运行中禁止支腿操作）；第二层为操作确认（涉及安全的关键操作弹窗确认，如”确认修改极限限位值？”）；第三层为操作回退（支持撤销最近5步操作，可回溯操作日志）；第四层为权限管理（不同级别操作员/维修员/管理员拥有不同的操作权限范围）。

4.6 可定制化工作台

允许操作员根据个人偏好与作业习惯自定义界面布局：包括功能模块的显示/隐藏、仪表盘样式选择（数字/指针/柱状）、界面主题色（浅色/深色/高对比度）、快捷工具栏内容。个性化配置与操作员账号绑定，登录后自动加载，降低多班倒作业模式下操作员的适应成本。

5. 实施效果与展望

本文提出的HMI设计方案已在某港口码头3台40吨级门式起重机上完成试点部署，运行时间超6个月。试点数据表明：

• 单次作业循环平均耗时降低约18%（从优化前的4.2分钟降至3.45分钟）；
• 操作员相关设备故障报修率下降约42%；
• 新操作员培训周期从原来的4周缩短至2.5周；
• 操作员主观满意度调查综合评分为4.6/5.0。

当前方案主要在固定式驾驶室环境中部署。随着远程操控技术与5G低延迟通信的发展，下一步研究方向包括：面向远程操控台的HMI多屏协同设计、基于AR辅助的现场巡检信息叠加、以及AI赋能的自适应操作提示与安全预警系统。门式起重机HMI正从”信息呈现平台”向”智能操作助理”演进，人机协同将成为未来起重设备的核心技术特征。
