液压抓斗起重机是以液压油缸驱动抓斗开闭的专用起重设备，相比传统的钢丝绳机械抓斗，液压抓斗具有闭合力大、抓取效率高、能耗低的显著优势。液压抓斗广泛用于港口散货卸船、料场堆取料和废钢转运场合。本文系统介绍液压抓斗起重机的技术参数。
一、液压抓斗起重机的工作原理

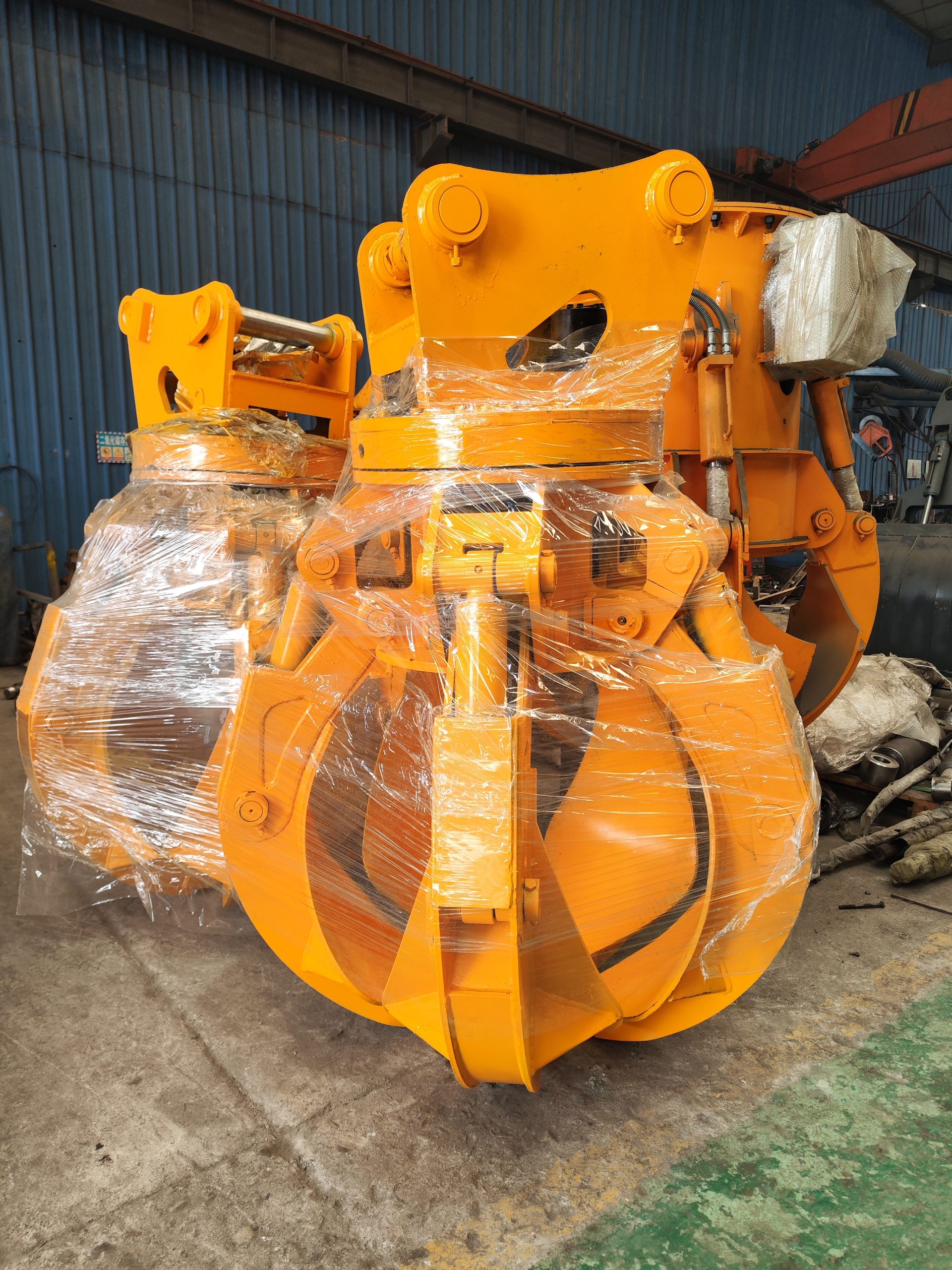

液压抓斗起重机由起重机主机和液压抓斗两部分组成。液压抓斗的核心是一对或多对液压油缸，通过油缸的伸缩驱动斗瓣的开闭。与钢丝绳抓斗不同，液压抓斗的油缸动力来自起重机上的液压动力单元（HPU）或独立液压站。液压抓斗的闭合力远大于同等容量的钢丝绳抓斗，可以轻松抓取粘性大、密度高或互锁严重的物料。液压抓斗的斗瓣形状可根据物料特性和作业要求定制设计——宽浅斗适用于松散物料，窄深斗适用于粘性物料。
二、起重量与抓斗参数
液压抓斗起重机的额定起重量包括液压抓斗自重和物料重量。液压抓斗的闭合力取决于油缸直径和液压系统压力。
液压抓斗起重机标准参数匹配
| 额定起重量(t) | 抓斗容量(m³) | 液压系统压力(MPa) | 油缸缸径(mm) | 油缸行程(mm) | 最大闭合力(kN) | 斗瓣数量 |
|---|---|---|---|---|---|---|
| 5 | 0.5~1.0 | 20~25 | 80~100 | 400~600 | 100~180 | 4~5 |
| 10 | 1.0~2.0 | 22~28 | 100~125 | 500~750 | 180~350 | 5~6 |
| 16 | 1.5~3.0 | 25~30 | 125~140 | 600~800 | 300~550 | 6 |
| 20 | 2.0~4.0 | 25~30 | 140~160 | 700~900 | 400~700 | 6~7 |
| 32 | 3.0~5.5 | 28~32 | 160~180 | 800~1000 | 600~1000 | 6~7 |
| 40 | 4.0~7.0 | 28~32 | 180~200 | 900~1100 | 800~1300 | 7~8 |
三、液压系统参数
液压抓斗的液压动力可由起重机主机的液压系统提供，也可由独立的液压站（HPU）提供。独立液压站方案配置灵活，但增加了电缆和液压管路的敷设复杂性。
液压系统参数
| 额定起重量(t) | 液压泵功率(kW) | 抓斗开闭时间(s) | 斗瓣闭合角度(°) | 液压油流量(L/min) | 油管直径(mm) | 液压抓斗自重(t) |
|---|---|---|---|---|---|---|
| 5 | 15~22 | 4~6 | 0~60 | 30~50 | 15~20 | 0.6~1.0 |
| 10 | 22~37 | 5~7 | 0~60 | 50~80 | 20~25 | 1.0~1.8 |
| 16 | 30~45 | 6~8 | 0~62 | 70~100 | 25~32 | 1.5~2.5 |
| 20 | 37~55 | 6~8 | 0~62 | 90~130 | 32~38 | 2.0~3.5 |
| 32 | 55~75 | 7~10 | 0~65 | 120~160 | 38~50 | 3.0~5.0 |
| 40 | 65~90 | 8~12 | 0~65 | 150~200 | 50~63 | 4.0~6.5 |
四、起升与运行机构参数
液压抓斗起重机的起升机构采用钢丝绳卷扬，钢丝绳仅承担起升和下降功能，抓斗的开闭由液压油缸完成。这种分离设计使钢丝绳的寿命显著延长。
液压抓斗起重机运行参数
| 起重量(t) | 起升速度(m/min) | 起升电机(kW) | 大车速度(m/min) | 小车速度(m/min) | 大车电机(kW×台) | 液压软管卷筒容量(m) |
|---|---|---|---|---|---|---|
| 5 | 8~15 | 11~15 | 20~40 | 20~30 | 2.2×2 | 10~15 |
| 10 | 6~12 | 15~22 | 20~35 | 20~30 | 3.7×2 | 15~20 |
| 16 | 5~10 | 22~30 | 15~30 | 15~25 | 5.5×2 | 20~25 |
| 20 | 4~8 | 30~45 | 15~30 | 15~25 | 7.5×2 | 25~30 |
| 32 | 3~6 | 45~65 | 12~25 | 12~20 | 11×2 | 30~35 |
| 40 | 2.5~5 | 55~75 | 10~20 | 10~15 | 15×2 | 35~40 |
五、液压抓斗的优势与选型
液压抓斗相比钢丝绳抓斗的显著优势包括：闭合力大（可抓取钢丝绳抓斗无法抓取的粘性物料、大块物料和废钢）；能耗低（液压系统能量利用率比钢丝绳抓斗高30%以上）；抓取效率高（一次抓取量更大）；维护量低（液压系统密封性好的情况下，油缸寿命可达数千小时）。液压抓斗的选型需综合考虑物料特性、作业频次、设备成本和维护能力。对于港口卸船和废钢处理等高频次作业，液压抓斗的全生命周期成本比钢丝绳抓斗低20%~40%。
提醒：液压抓斗的液压油缸在重载高频次作业下的密封件寿命是影响维护成本的关键因素。建议选用进口品牌密封件（如Parker、Hallite）并确保液压油清洁度达到NAS 7级（ISO 4406 16/14/11）以上。液压油缸的密封件更换周期一般控制在2000~3000小时。
液压抓斗起重机是散货抓取领域的技术发展方向，以其高效率、低能耗和强适应性在港口和废钢加工行业中应用日益广泛。
河南克鲁德重工有限公司作为专业液压抓斗起重机技生产厂家，提供各吨位产品及服务，欢迎咨询选型方案。
作为国内起重机行业的专业制造商，河南克鲁德重工有限公司长期致力于各类起重机械的研发、制造与销售服务，产品涵盖桥式、门式及多种专用起重机，可根据客户工况提供定制化解决方案。选择本地优质厂家，可大幅缩短供货周期、降低物流成本，并享受更便捷的售后技术支持。
