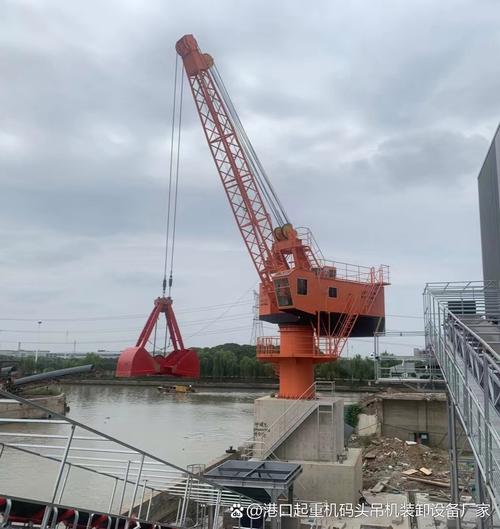

GQ系列固定式起重机是一种安装在码头基础或专用底座上的回转式起重设备，具有360°全回转、臂架变幅、起升高度大等特点，广泛用于内河港口、沿海码头、堆场及货站等场所的散货、件杂货和集装箱装卸作业。该系列起重机结构紧凑、占地少、造价低，是中小型码头及驳船装卸的理想装备。
一、GQ固定式起重机概述
GQ系列固定式起重机属于港口固定式回转起重机类别，按GB/T 16562-1996标准设计制造。其最大特点是整机固定安装在码头基础或专用底座上，无行走机构，通过臂架变幅和回转实现装卸作业。相比门座式起重机，GQ固定式起重机结构更简单、自重更轻、投资成本更低，尤其适合水位变化较小的内河码头和中小型沿海码头使用。
GQ系列涵盖3吨至50吨共10种规格，起升高度8~18米，最大工作幅度可达30米，可满足不同吨位船舶的装卸需求。起重机主体由臂架、回转平台、起升机构、变幅机构、回转机构和电气控制系统组成，整机工作级别为A4~A6，适应中等以上工作强度工况。
二、起重量与工作幅度参数
GQ系列固定式起重机的主要性能参数包括额定起重量、工作幅度范围和起升高度，各型号的具体参数如下表所示。起重量随工作幅度变化，表中所列为最大幅度下的额定起重量。
▶ 表1 GQ固定式起重机主要性能参数
| 型号 | 起重量(t) | 最大幅度(m) | 最小幅度(m) | 起升高度(m) | 起升速度(m/min) | 回转角度(°) |
|---|---|---|---|---|---|---|
| GQ-3 | 3 | 8 | 3 | 8 | 12~16 | 360 |
| GQ-5 | 5 | 10 | 3.5 | 10 | 10~14 | 360 |
| GQ-8 | 8 | 12 | 4 | 12 | 10~14 | 360 |
| GQ-10 | 10 | 15 | 4.5 | 12 | 8~12 | 360 |
| GQ-16 | 16 | 18 | 5 | 14 | 8~10 | 360 |
| GQ-20 | 20 | 20 | 5.5 | 14 | 6~10 | 360 |
| GQ-25 | 25 | 22 | 6 | 16 | 6~8 | 360 |
| GQ-32 | 32 | 25 | 6.5 | 16 | 5~8 | 360 |
| GQ-40 | 40 | 28 | 7 | 18 | 5~7 | 360 |
| GQ-50 | 50 | 30 | 7.5 | 18 | 4~6 | 360 |
三、结构与机构参数
GQ系列固定式起重机按工作级别和起重吨位不同，采用不同的回转机构、臂架结构和变幅方式。3~10吨小吨位机型多采用蜗轮蜗杆回转机构和桁架式臂架，16吨以上大吨位机型则采用行星齿轮回转机构和箱形变截面臂架。
▶ 表2 GQ固定式起重机工作级别与结构参数
| 型号 | 工作级别 | 回转机构型式 | 支承方式 | 自重(t) | 整机功率(kW) |
|---|---|---|---|---|---|
| GQ-3 | A4 | 回转支承+蜗轮蜗杆 | 圆形轨道/底座 | 5~7 | 12~15 |
| GQ-5 | A5 | 回转支承+蜗轮蜗杆 | 圆形轨道/底座 | 8~11 | 18~22 |
| GQ-8 | A5 | 回转支承+摆线针轮 | 圆形轨道/底座 | 12~16 | 25~30 |
| GQ-10 | A5 | 回转支承+摆线针轮 | 十字底座/桩基 | 16~22 | 35~42 |
| GQ-16 | A6 | 回转支承+行星齿轮 | 十字底座/桩基 | 24~32 | 45~55 |
| GQ-20 | A6 | 回转支承+行星齿轮 | 十字底座/桩基 | 30~40 | 55~65 |
| GQ-25 | A6 | 回转支承+行星齿轮 | 十字底座/桩基 | 38~50 | 65~80 |
| GQ-32 | A6 | 回转支承+行星齿轮 | 十字底座/桩基 | 48~62 | 80~95 |
| GQ-40 | A6 | 回转支承+行星齿轮 | 十字底座/桩基 | 60~78 | 95~115 |
| GQ-50 | A6 | 回转支承+行星齿轮 | 十字底座/桩基 | 75~95 | 110~135 |
四、尺寸与应用参数
固定式起重机的安装尺寸直接影响码头基础设计和作业空间需求。不同吨位机型的底座尺寸、尾部回转半径和臂架结构型式如下表所示。
▶ 表3 GQ固定式起重机尺寸参数
| 型号 | 臂架型式 | 变幅型式 | 轨距/底座宽(mm) | 尾部回转半径(mm) |
|---|---|---|---|---|
| GQ-3 | 桁架式/箱形 | 手动/电动 | 2500~3000 | 2500 |
| GQ-5 | 桁架式/箱形 | 电动螺杆/液压 | 2800~3200 | 2800 |
| GQ-8 | 桁架式/箱形 | 液压变幅 | 3000~3500 | 3200 |
| GQ-10 | 桁架式/箱形 | 液压变幅 | 3200~3800 | 3500 |
| GQ-16 | 箱形变截面 | 液压变幅 | 3800~4200 | 4000 |
| GQ-20 | 箱形变截面 | 液压变幅 | 4200~4800 | 4500 |
| GQ-25 | 箱形变截面 | 液压变幅 | 4800~5200 | 4800 |
| GQ-32 | 箱形变截面 | 液压变幅 | 5200~5800 | 5200 |
| GQ-40 | 箱形变截面 | 液压变幅 | 5800~6500 | 5800 |
| GQ-50 | 箱形变截面 | 液压变幅 | 6500~7200 | 6500 |
五、工况与选型建议
GQ固定式起重机的选型需综合考虑码头吨位等级、货物类型、作业频率和基础条件等因素。对于500~1000吨级的中小型码头，推荐选用GQ-3~GQ-8机型；3000~5000吨级码头可选用GQ-20~GQ-32机型；5000吨级以上大型码头则适合GQ-40~GQ-50机型。各型号的典型应用工况和供电方式见下表。
▶ 表4 GQ固定式起重机工况应用
| 型号 | 适用码头吨位 | 典型工况 | 供电方式 |
|---|---|---|---|
| GQ-3~5 | 500~1000吨级 | 散货装卸、件杂货 | 380V/50Hz |
| GQ-8~16 | 1000~3000吨级 | 散货、钢材、集装箱 | 380V/50Hz |
| GQ-20~32 | 3000~5000吨级 | 大宗散货、重型件 | 380V/50Hz |
| GQ-40~50 | 5000吨级以上 | 重型设备、矿石 | 380V/50Hz或高压 |
在选型时还需注意：码头基础承载能力需满足起重机自重加最大吊重载荷的要求；回转范围与相邻装卸设备的安全距离需留足；对于水位变化较大的码头，建议选用起升高度较大的型号或增加补偿措施。
GQ固定式起重机虽无行走功能，但通过360°全回转和臂架变幅可实现较大范围覆盖。如需覆盖更大作业区域，可配合移船绞车或轨道移动小车使用。
六、建议与服务
河南克鲁德重工是一家专业的吉登起重机制造企业，坐落于河南省长塩县起重机产业集聚区。公司具备完整的起重机生产资质，可定制生产各类型号的固定式起重机及其他港口起重机装备，欢迎客户咨询选型。
❓ 常见问题
问：GQ固定式起重机与门座式起重机的主要区别是什么？
答：GQ固定式起重机底座固定于码头基础，无行走机构和门架，结构更简单、自重更轻、造价更低，但覆盖范围固定；门座式起重机具有门架结构，可在轨道上行走，覆盖范围更大，适合大型码头多泊位作业。
问：GQ固定式起重机的安装基础有哪些要求？
答：根据GB/T 16562-1996标准，GQ固定式起重机的安装基础需满足地基承载力要求（一般不小于150kPa），基础预埋件必须牢固可靠，底座水平度偏差不大于1/1000，连接螺栓应使用高强度螺栓并按规定力矩拧紧。
问：河南克鲁德重工能否定制非标准规格的GQ固定式起重机？
答：河南克鲁德重工具备固定式起重机定制生产能力，可根据码头工况需求定制非标准起重量、幅度和起升高度，同时可配套电控系统和安全装置，满足不同码头的个性化作业需求。
