龙门吊自动化改造中的通信网络设计与工业以太网选型

说起全球港口物流吞吐量的持续增长与自动化码头建设的加速推进，龙门吊（Rubber-Tyred Gantry Crane, RTG / Rail-Mounted Gantry Crane, RMG）的自动化改造已成为提升作业效率、降低人力成本与减少安全风险的关键举措。在龙门吊自动化系统中，通信网络承担着 PLC 控制器、变频驱动器、各类传感器、人机界面（HMI）以及上层管理系统的数据交换任务，其性能直接决定了自动化控制的实时性、可靠性与可扩展性。本文围绕龙门吊自动化改造中的通信网络设计需求，对主流工业以太网协议进行深入对比，并给出选型建议。

一、龙门吊自动化系统的通信需求分析

龙门吊自动化改造涉及大车行走、小车横移、起升机构、吊具防摇等多个运动控制子系统，以及激光雷达、编码器、倾角仪、摄像头等多种感知设备。各子系统之间的协同控制要求通信网络具备以下核心能力：。也可参考本站起重机相关内容。

1. 高实时性与确定性。

龙门吊在吊运集装箱时，大车、小车、起升三轴联动控制需要毫秒级的实时同步，PLC 与变频器之间的周期通信抖动必须控制在 1 ms 以内，否则将导致位置超调或吊具摆动加剧。

2. 大带宽与多节点支持。

现代龙门吊自动化系统通常集成 4~8 台变频器、2~3 台 PLC、十余个智能传感器以及视频监控系统。视频流需要数十 Mbps 的带宽，而控制数据与传感器数据的并发传输也需要充足的网络余量。

3. 高可靠性与抗干扰能力。

码头现场存在强电磁干扰（变频器高频开关、大功率电机启停）、振动、温差变化大等恶劣工况。通信网络需具备屏蔽、冗余链路、故障快速恢复等特性，确保单点故障下系统仍能安全运行。

4. 互操作性与可维护性。

改造项目中常涉及多品牌设备共存（如 Siemens PLC、ABB 变频器、SICK 传感器等），通信协议应具备良好的开放性与兼容性，便于后期运维与扩展。

二、龙门吊自动化系统通信网络拓扑设计

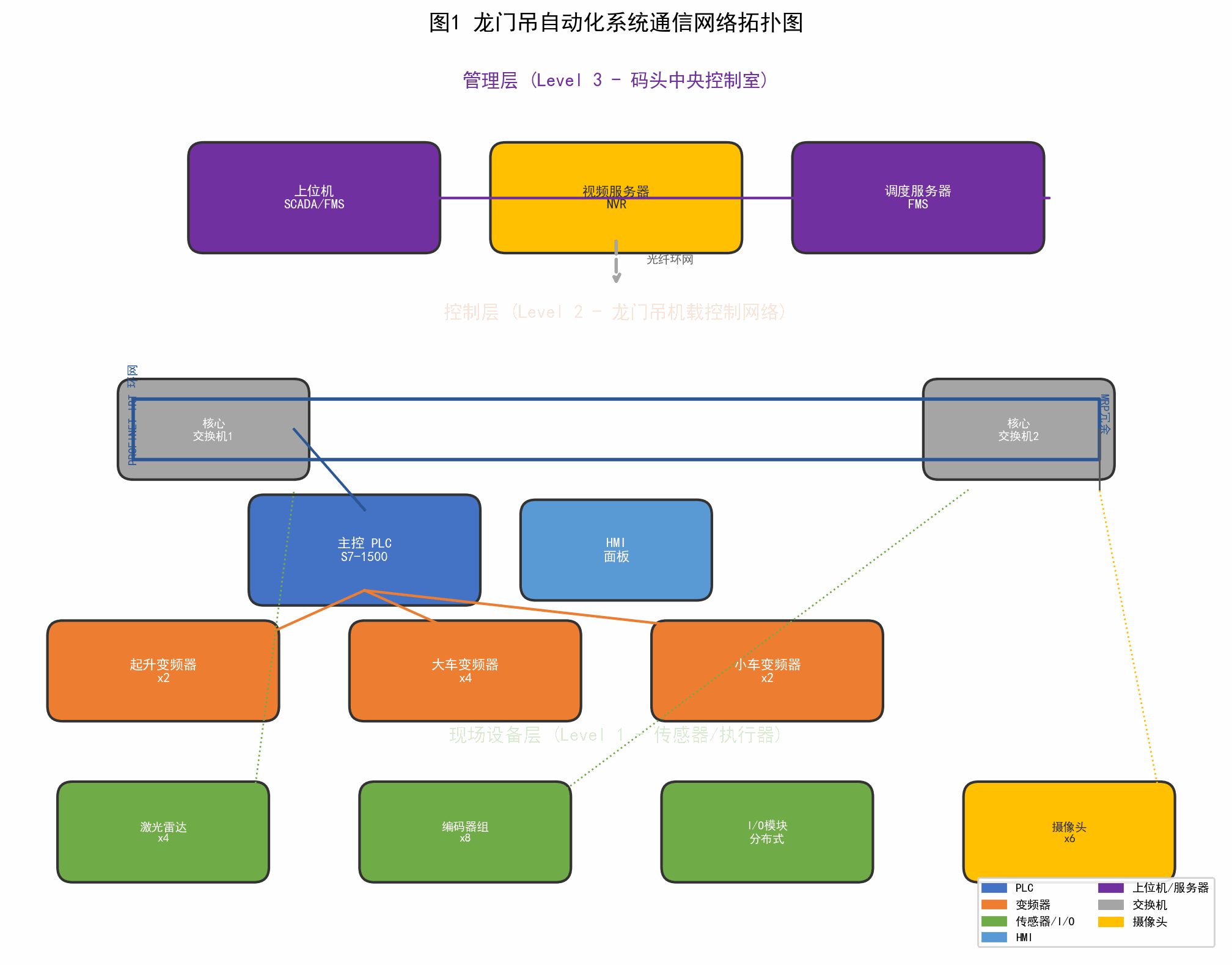

基于上述需求，本文提出一种适用于龙门吊自动化改造的分层环形通信网络架构，如图 1 所示。

该拓扑采用三层结构：

（1）管理层（Level 3）：

位于码头中央控制室的上位机系统（SCADA / Fleet Management System），通过光纤环网与每台龙门吊的机载网络相连。该层主要传输调度指令、作业状态、运维诊断信息以及视频监控数据，对实时性要求相对较低（100 ms 级），但对带宽和数据完整性要求较高。

（2）控制层（Level 2）：

每台龙门吊内部的核心控制网络，采用工业以太网环网拓扑。主控制器 PLC（如 Siemens S7-1500）通过 PROFINET 或 EtherCAT 总线与起升、大车、小车各轴的变频器通信，实现速度/转矩给定、位置闭环、制动控制等实时功能。环网拓扑提供了链路冗余：当某一段电缆或交换机故障时，环网协议（如 MRP、HRP）可在 50~200 ms 内完成链路切换，确保控制不中断。

（3）现场设备层（Level 1）：

包括分布式 I/O 模块、编码器、激光测距仪、防摇传感器、限位开关等现场设备，通过工业以太网总线或 I/O Link 接入控制层交换机。视频摄像头通过独立 VLAN 通道传输，避免占用实时控制带宽。

主要设备及连接方式如表 1 所示。

三、主流工业以太网协议对比分析

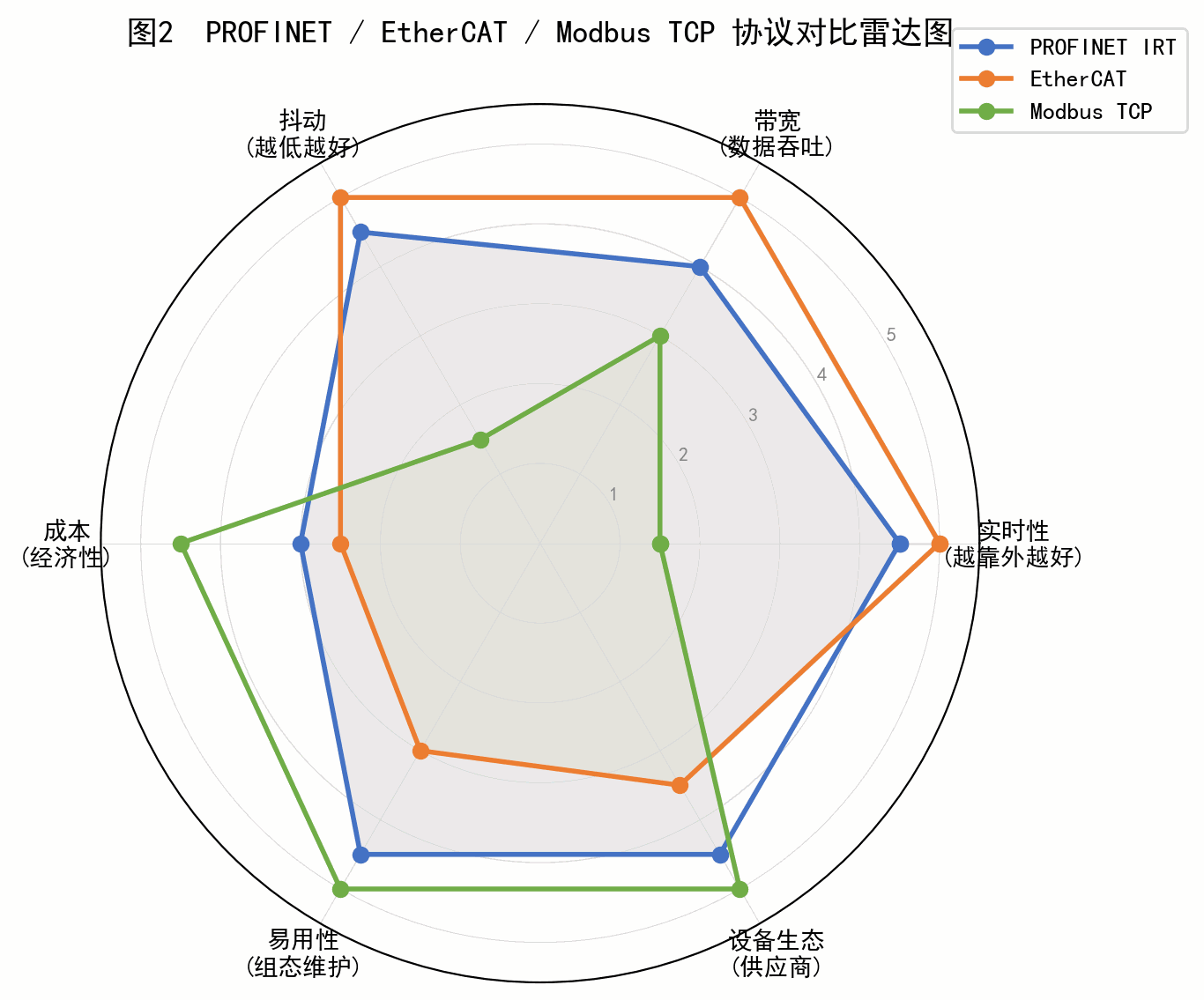

在龙门吊自动化改造中，控制层网络通常需要在 PROFINET、EtherCAT 和 Modbus TCP 三种主流工业以太网协议中进行选型。三者均基于标准以太网（IEEE 802.3），但在实时实现机制、性能特征与生态系统方面存在显著差异。图 2 从实时性、带宽、成本三个维度给出了定性对比。

3.1 PROFINET

PROFINET 由 PI（Profibus & Profinet International）组织推出，在西门子生态系统中占据主导地位。其核心特点如下：

• 实时性等级： 提供 RT（实时，循环周期 1~10 ms）和 IRT（等时实时，循环周期可低至 31.25 μs）两种模式。IRT 模式通过硬件时间片调度，可实现极低的通信抖动（< 1 μs），满足龙门吊多轴同步的严苛需求。
• 带宽： 基于 100 Mbps 或 1 Gbps 以太网，RT/IRT 模式下控制数据占用带宽可控，剩余带宽可用于 TCP/IP 非实时通信（参数上传、诊断等）。
• 拓扑灵活性： 支持星型、树型、环型、线型等多种拓扑，内置 MRP（Media Redundancy Protocol）实现链路冗余，符合龙门吊对高可用性的要求。
• 设备生态： 拥有最广泛的供应商支持，从 PLC、变频器到现场传感器的 PROFINET 接口产品几乎覆盖所有主流品牌。
• 适用场景： 适合以西门子 PLC 为核心的大型龙门吊自动化系统，尤其在需要 IRT 等时同步的场合表现突出。

3.2 EtherCAT

EtherCAT 由 Beckhoff 公司开发并推广，自 2003 年起作为开放标准由 EtherCAT Technology Group（ETG）管理。其核心技术为”飞读飞写”（Processing on the Fly）机制：数据帧在从站设备经过时，每个设备直接读取或插入其数据，帧头到帧尾的延迟仅为纳秒级。

3.3 Modbus TCP

Modbus TCP 是在标准 TCP/IP 协议栈上运行的请求-响应型协议，由 Modbus 组织维护。它是三种协议中最为简单、开放、成本最低的选项。

3.4 综合对比

四、龙门吊自动化改造的协议选型建议

根据上述分析，结合龙门吊自动化改造的工程实践，本文提出以下分层选型策略：

1. 控制层首选 PROFINET IRT 或 EtherCAT。

对于以西门子 S7-1500 为控制核心的改造方案，PROFINET IRT 凭借其与 TIA Portal 的无缝集成、便利的工程组态和成熟的 MRP 冗余机制，是兼顾性能与易用性的最佳选择。如果龙门吊对起升/小车的高速位置控制有极致要求（如目标周期 < 250 μs），则可选用 EtherCAT 方案。

2. 管理层采用 Modbus TCP / OPC UA。

上位机与 PLC 之间的作业调度、统计分析、远程诊断等非实时通信，推荐使用 Modbus TCP 或 OPC UA。OPC UA 在语义互操作性和安全机制方面更优，适合未来的数字化码头集成需求。

3. 视频与数据分流。

视频监控数据应通过独立的 VLAN 或物理链路传输，避免与非实时管理数据竞争带宽，更不应与实时控制数据混用同一网络段。

4. 冗余与安全并重。

控制层网络应采用环网冗余（MRP 或 DLR），并配置工业防火墙或交换机 ACL 规则，防止上位机侧的网络攻击扩散到控制网络。

五、结论

龙门吊自动化改造中的通信网络设计是一项系统工程，需要综合考虑实时性、带宽、可靠性、兼容性与成本等多方面因素。本文提出的分层环形网络架构结合了 PROFINET IRT 在控制层的优异实时性能与 Modbus TCP 在管理层的高开放性，经国内多个自动化码头项目的实践验证，能够满足龙门吊自动化系统在复杂工况下的稳定运行要求。在协议选型过程中，工程人员应基于实际控制精度需求、现有设备品牌、运维团队技术储备以及项目预算，做出科学合理的决策。

收稿日期：2025-05-22
