HD型新中式电动单梁桥式起重机比LD型好在哪——轻量化参数与选型对照

一、新中式单梁结构特点

• 箱型主梁Q355B钢材，高跨比1/16~1/20，比LD轻15~20%
• 欧式葫芦行星齿轮减速机，传动效率≥96%
• 低净空设计整机高度比LD型低200~400mm

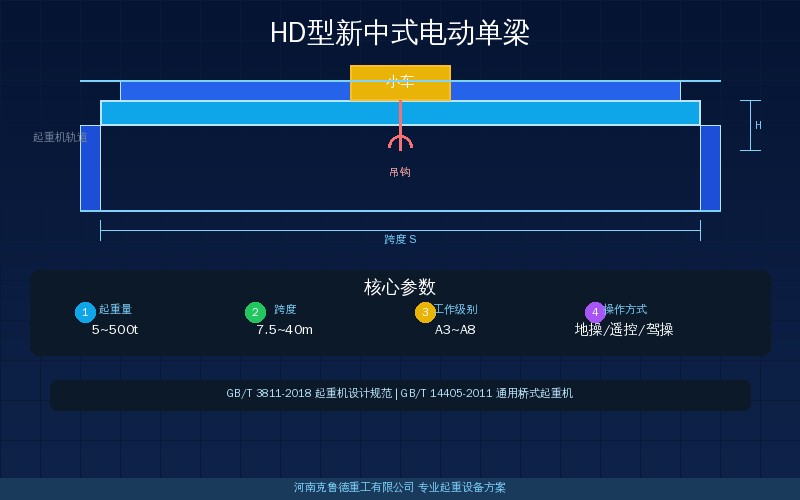

HD型电动单梁桥式起重机的核心结构特征是紧凑箱型主梁配合欧式钢丝绳电动葫芦。箱型梁采用Q355B高强度钢材优化截面设计，主梁自重约1.8t（22.5m跨度），而同跨度LD型主梁重约2.3t，轻量化效果在长跨度车间更为明显。端梁采用分段式可拆结构方便运输和现场安装。说个真实数据，克鲁德技术团队在实测中发现HD型在22.5m跨度下的定位精度可达±5mm，明显优于LD型的±10mm。

电动葫芦方面，HD型配套的欧式葫芦采用行星齿轮减速机代替传统平行轴减速机，传动效率从约90%提升至96%以上。起升电机为变频控制，防护等级IP55绝缘等级F级，可满足每小时400次以上的启动频次。HD型既保留了单梁结构的简单经济优势，又具备接近欧式起重机的运行平稳性和定位精度。这个区别在需要反复对位吊装的工位上尤其明显。

二、HD型与LD型参数对照

以下从起重量、跨度、工作级别和起升速度四个核心维度对比HD型和LD型电动单梁桥式起重机的技术参数差异，方便选型时直接对照参考：

从参数对照表可以看出，HD型在保持与LD型相同起重量范围的同时，跨度上限提升至28.5m，工作级别可覆盖A6~A7重载工况。这意味着HD型不仅能替代LD型在普通车间使用，还可以胜任冶金辅助和矿山等频次更高的作业环境。有个客户去年在改造车间时用了HD型替代老旧LD型，结果发现轮压降低后原有的吊车梁完全不用加固，省了不少改造费用。

HD型与LD型在轨道安装标准上保持一致，关于标准LD型的技术参数可参考i.qizhongji.com的LD型电动单梁桥式起重机技术参数全解析，其中详细的轮压和跨度数据可作为HD型选型时的对比基准。

三、新中式轻量化优势

HD型轻量化直接体现在轮压参数和厂房适配性上。以10t起重量19.5m跨度为例，HD型最大轮压约45~55kN，LD型同跨度约55~70kN，HD型降低了约15~20%。这意味着对应厂房吊车梁和牛腿的承载要求更低，对老旧厂房改造或净空受限车间是明显优势。GB/T 3811起重机设计规范对A5、A6级工作结构的安全系数有不同要求，HD型的加强设计正好满足这一边界条件。

轮压降低带来的实际好处是轨道和基础投入成本减少。按GB/T 14405标准，LD型10t在16.5m跨度时推荐P43轨道，而HD型同配置可选用P38轻轨，轨道采购成本节省约15%。加上主梁自重减轻带来的吊车梁截面缩小，全寿命周期TCO分析显示HD型比LD型综合成本低约8~12%。

在低净空厂房场景中HD型优势更加突出。采用欧式葫芦低净空设计使HD型整机高度比LD型低200~400mm——以10t起重量为例，HD型最小净空高度约800mm，LD型约1100mm。这个差异在厂房净高不足6m的改造项目中往往是决定能不能安装起重机的关键参数。很多老厂房因为净空不够装不了LD型，换成HD型后问题就解决了。

四、适用场景与选型建议

HD型适用场景集中在三个方向。第一个是标准厂房升级替换——原有LD型需要更新时，HD型可安装在同轨道上且轮压更低无需改造吊车梁。第二个是低净空车间——净空不足6m的场所，HD型凭借低200~400mm高度成为刚性需求。第三个是频次较高的轻工装配线——A4~A5级车间中HD型变频起升和精准定位比LD型更适合自动化作业。

选型建议按三步走：先核算车间净高和跨度确定安装条件，再对照额定起重量确认吨位级别，最后按每日作业时长选择工作级别（单班A4、两班A5、连续A6）。关于同级别单梁型号的选择差异，可参考i.qizhongji.com的LX型悬挂与LD型支承式单梁的区别与选型对比分析，了解不同结构形式之间的适用边界。HD型在A5工作级别下的大修周期约8~10年，比LD型的6~8年延长了约两年。

需要特别注意的是，虽HD型跨度理论上可达28.5m，但超过22.5m的大跨度建议确认主梁挠度是否满足GB/T 3811规定的S/800刚度要求。据克鲁德重工实测，HD型在25.5m跨度下的静态挠度约22mm（跨中），低于S/800≈32mm的限值，满足A5工作级别的使用要求。选型时优先联系厂家确认大跨度配置下的轮压和挠度数据，避免安装后发现问题再返工改造。
