龙门吊自动化改造施工流程与验收规范详解

发布日期：2026年5月22日 | 分类：设备改造与工程管理

一、引言

龙门吊（门式起重机）是港口、堆场及制造业中关键的物料搬运设备。随着工业4.0与智能制造战略的深入推进，传统龙门吊的自动化改造需求日益迫切。自动化改造不仅能够大幅提升作业效率、降低人力成本，还有效减少了因人为操作失误引发的安全隐患。然而，改造工程涉及机械、电气、控制、通信、安全防护等多个交叉学科，施工流程复杂、验收标准严格。本文结合行业最佳实践与最新国家标准，系统梳理龙门吊自动化改造的完整施工流程与验收规范，为设备管理及工程技术人员提供可操作的参考指南。。也可参考本站起重机相关内容。

图1展示了从方案设计到最终验收的全周期12周甘特图规划，图2则汇总了各阶段的验收项目与质量标准对照表。

二、改造施工全周期规划

龙门吊自动化改造通常划分为六个核心阶段：方案设计、设备采购、现场安装、系统调试、联机试运行和竣工验收。根据国内外多个成功案例的经验，标准工期为12周（约3个月），以下逐一说明各阶段的关键工作内容。

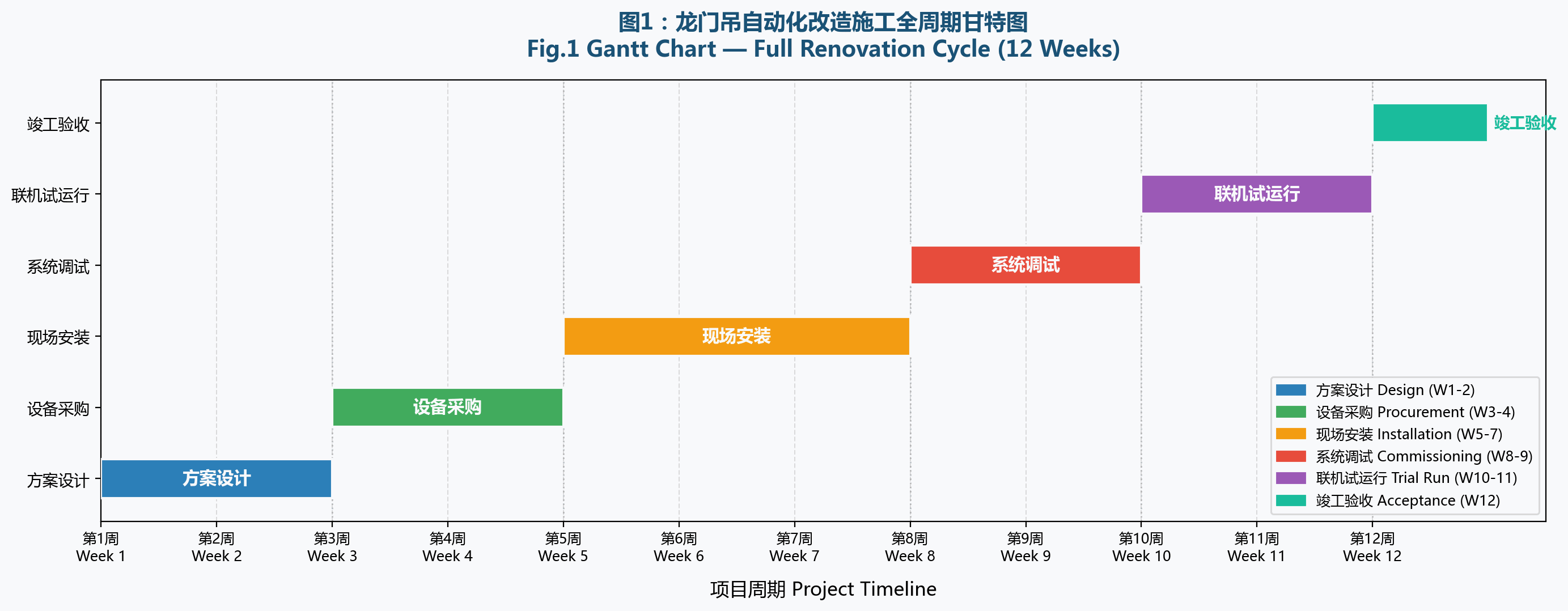

图1：改造施工全周期甘特图（设计→采购→安装→调试→试运行→验收，共12周）

2.1 第一阶段：方案设计（第1-2周）

主要目标：完成改造需求分析与技术方案定型。工作内容包括现场勘测（轨道基础、供电容量、空间尺寸）、自动化等级定义（远程遥控、半自动、全自动）、系统架构设计（PLC选型、传感器布局、通信网络拓扑）、安全冗余方案（硬线急停、激光防撞、超载限制）以及施工图纸与BOM清单编制。本阶段结束时需出具《自动化改造技术方案说明书》与《安全风险评估报告》。

2.2 第二阶段：设备采购（第3-4周）

主要目标：完成所有改造所需设备与材料的采购、入厂检验及仓储。核心采购项包括：PLC控制器及I/O模块、变频器（起升/大车/小车）、编码器与绝对值定位系统、激光雷达 / 毫米波雷达（防撞与定位）、无线通信模块（5G/WiFi6/工业Mesh）、摄像头与视觉识别单元、触摸屏HMI与上位机工控机、电气柜及电缆桥架辅材。采购完成后需逐项开箱检验并填写《设备到货验收单》。

2.3 第三阶段：现场安装（第5-7周）

主要目标：将采购设备安装至龙门吊指定位置并完成初步接线。安装工序依次为：电气柜预制与安装→传感器支架焊接与固定→电缆敷设与接线（动力线、控制线、通信线分槽敷设）→无线基站架设与天线安装→摄像头与照明灯具安装→急停按钮与安全围栏安装。安装过程中每完成一道工序需进行自检，记录《安装过程检验记录表》。

2.4 第四阶段：系统调试（第8-9周）

主要目标：完成单机通电测试、I/O点核对、程序下载、逻辑调试与精度标定。调试顺序为：通电前绝缘与接地测试→PLC程序下载与基础逻辑验证→变频器参数配置与电机空载试转→编码器与定位系统标定（起升高度、大车行程、小车行程）→激光雷达20区域配置与联动测试→HMI画面调试与上位机通信建立→安全保护逻辑（超限、防撞、松绳）逐项测试。

2.5 第五阶段：联机试运行（第10-11周）

主要目标：在模拟负载和半负载条件下进行自动化任务联调，验证系统稳定性和重复精度。试运行内容包括：单步指令执行（起升、大车、小车联动）→自动路径规划与执行→自动抓放箱/吊具功能测试→多任务连续循环运行（不少于72小时）→故障模拟与安全保护触发测试→远程监控与数据采集验证。试运行期间需填写《试运行记录表》，对每次故障与异常进行分析与闭环整改。

2.6 第六阶段：竣工验收（第12周）

主要目标：全面检验改造后龙门吊的自动化性能、安全指标与文档完整性，出具验收报告。此部分详见下文第四章。

三、各阶段验收项目与质量标准

龙门吊自动化改造的验收工作贯穿整个施工周期，实行”阶段验收、层层把关”的质量控制原则。每个阶段完成后须进行专项验收，不合格不得进入下一阶段。以下以对照表形式汇总各阶段验收的关键项目、测试方法及质量标准。

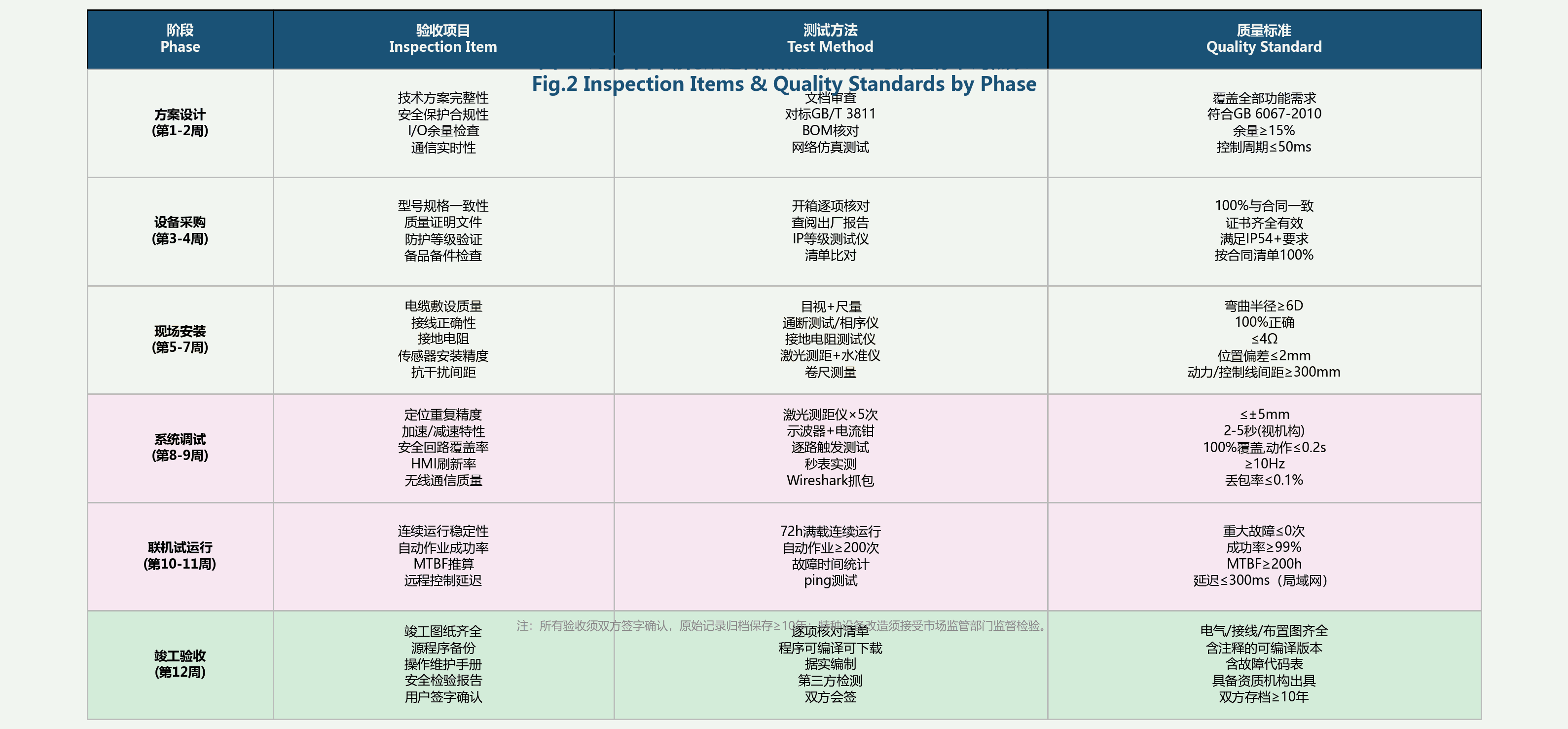

图2：各阶段验收项目与质量标准对照表

3.1 方案设计验收要点

验证技术方案的完整性与合规性。重点检查：功能需求是否完全覆盖用户规格书；安全保护设计是否符合GB/T 3811-2008《起重机设计规范》及GB 6067-2010《起重机械安全规程》；控制系统架构是否留有15%以上的I/O余量；通信网络是否满足实时性要求（控制周期≤50ms）。

3.2 设备采购验收要点

依据BOM清单和采购合同进行开箱检验。重点检查：设备型号、规格、数量与合同一致性；产品合格证、出厂测试报告、防爆/防护等级证书（IP等级）；进口设备需提供原产地证明及报关单；易损件及备品备件是否齐全。

3.3 安装工程验收要点

对照施工图纸和《电气装置安装工程施工及验收规范》（GB 50254-2014）检验。重点检查：电缆敷设弯曲半径是否符合要求（不小于电缆外径的6倍）；接线端子压接牢固度与相序正确性；接地电阻≤4Ω；传感器安装位置偏差≤2mm；电缆桥架与动力线、控制线间距≥300mm（抗干扰要求）。

3.4 调试验收要点

检验各子系统功能与性能指标：起升/大车/小车定位重复精度≤±5mm；自动运行模式下加减速时间符合设计值（通常2-5秒）；各安全保护回路100%覆盖且动作时间≤0.2秒（硬线急停≤0.1秒）；HMI与上位机数据显示刷新率≥10Hz；无线通信丢包率≤0.1%。

3.5 试运行验收要点

满载连续自动运行72小时无重大故障（仅允许≤3次可恢复的通信瞬断）；自动抓放箱成功率≥99%；系统平均无故障工作时间（MTBF）≥200小时（试运行推算）；远程控制响应延迟≤300ms（局域网环境）。

3.6 竣工验收要点

出具完整的竣工资料包，包括：竣工图纸（电气原理图、接线图、布置图）；PLC与HMI源程序备份（含注释）；设备操作维护手册（含故障代码表）；备品备件清单与供应商联系方式；安全操作规程与应急预案；第三方检测机构出具的安全检验合格报告。

四、常见问题与应对策略

根据多个改造项目的经验总结，以下为高频问题的应对建议：

• 定位精度超差：检查编码器机械连接是否存在松动或滑移；激光雷达反射板表面是否清洁无遮挡；必要时增加地磁钉或RFID校准点进行绝对位置修正。

• 通信干扰/丢包：

  确认无线AP部署位置是否避开金属障碍物；启用工业Mesh网络冗余机制；动力线缆与通信线缆严格分槽敷设，变频器输出侧加装磁环或滤波器。

• 安全逻辑误触发：

  在软件中加入防抖延时滤波（通常50-100ms）；激光雷达与机械限位开关采用”双通道”逻辑（任意一路触发即停车）；定期清洁传感器光学窗口。

• 老旧机构改造兼容性差：

  优先保留原有机械传动部件（减速机、联轴器、制动器），仅更换电机与编码器接口适配；对于老旧电气柜无法容纳新设备的情况，可采用独立增设副柜的方案。

五、结语

龙门吊自动化改造是一项系统工程，成功的关键在于：严格遵循”设计→采购→安装→调试→试运行→验收”的12周标准化流程，在每个阶段落实可量化、可追溯的验收质量标准。文中所列的甘特图与验收对照表可作为项目管理的直接参考工具。建议企业在改造实施前充分评估自身设备现状与运维能力，必要时引入具备特种设备改造资质的专业集成商，以确保改造效果与合规性双重达标。

参考文献

1. GB/T 3811-2008《起重机设计规范》
2. GB 6067-2010《起重机械安全规程》
3. GB 50254-2014《电气装置安装工程施工及验收规范》
4. ISO 12480-1:2020 Cranes — Safe use — Part 1: General
5. TSG Q7015-2023《起重机械安装改造重大修理监督检验规则》
