门式起重机自动化改造中的电机选型与驱动系统配置方案

摘要

本文系统阐述了门式起重机（龙门吊）在自动化改造过程中电机选型的关键考量因素与驱动系统的整体配置方案。通过对比绕线转子异步电机、变频异步电机与永磁同步电机（PMSM）三种主流方案在调速范围、效率、功率因数、过载能力等核心参数上的差异，结合起升机构、大车运行机构和小车运行机构各自的工作特性，提出了差异化的电机与驱动配置策略。同时，对AFE（Active Front End）整流回馈单元、多机主从控制、通讯总线架构等关键技术进行了分析，为龙门吊的智能化升级提供技术参考。。也可参考本站起重机相关内容。

一、引言

门式起重机作为港口、铁路货场、钢铁冶金等行业的核心物料搬运设备，其自动化与智能化改造成本近年来越来越受到行业关注。电机驱动系统作为龙门吊的动力核心，其选型合理与否直接决定了设备的安全性、作业效率、能耗水平以及全生命周期成本。

传统龙门吊多采用绕线转子异步电机配合转子串电阻调速方案，存在调速范围窄、能耗高、维护工作量大等突出问题。随着变频调速技术、永磁同步电机技术的成熟和成本下降，越来越多的改造项目开始倾向于采用更高效、更智能的驱动方案。

本文从工程实践角度出发，围绕改造中的电机选型与驱动系统配置展开讨论，为相关技术人员提供参考。

二、主流电机类型性能对比

当前龙门吊自动化改造中可选的电机方案主要有以下三种：

1. 绕线转子异步电机

   ：传统方案，转子串电阻调速，通过接触器切换电阻级数实现多级变速；

2. 变频异步电机：配合变频器实现宽范围无级调速，是目前改造的主流选择；

3. 永磁同步电机（PMSM）

   ：近年来在高端改造中快速推广的新方案，具有高效率、高功率密度和宽调速范围的显著优势。

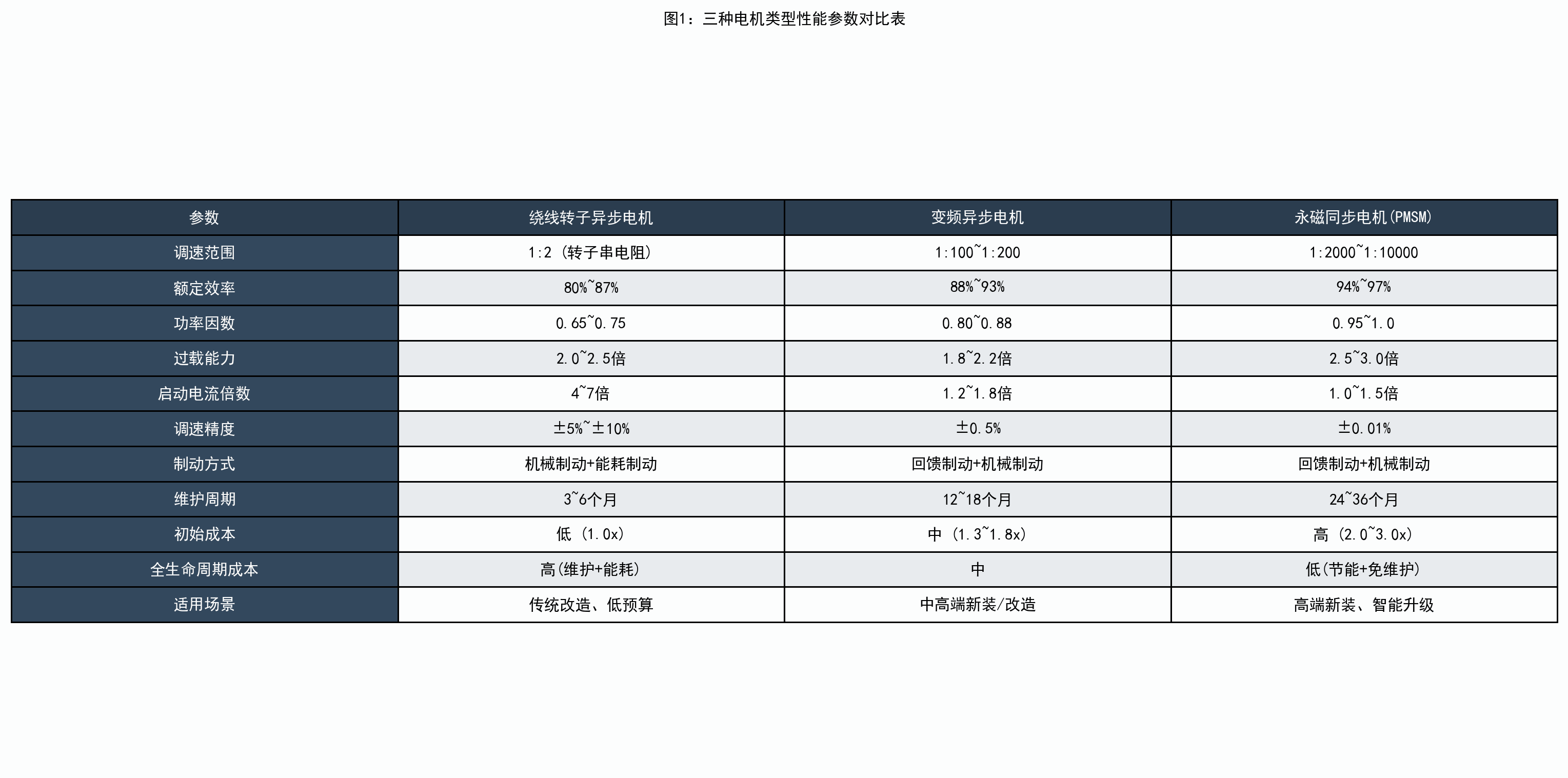

图1：三种电机类型性能参数对比表

2.1 调速性能比较

永磁同步电机在调速范围上具有绝对优势，可达1:2000~1:10000，能够实现零速满转矩输出，这对于起升机构的精确定位和低速就位很关键。变频异步电机次之，调速范围约1:100~1:200，已能满足龙门吊绝大部分工况需求。绕线转子异步电机的调速范围仅达1:2左右，且为有级调速，无法满足自动化改造对平稳启停和精确定位的要求。

2.2 能效与经济性分析

从全生命周期成本角度看，尽管永磁同步电机的初始投资最高（约为绕线转子方案的2~3倍），但其系统效率可达94%~97%，功率因数接近1.0，且几乎免维护（无碳刷、滑环等易损件），综合能耗可降低20%~30%，在长周期运营中具有显著的经济性优势。变频异步电机则在性价比方面处于中间位置，是当前改造市场的主力方案。

三、各机构电机功率与驱动配置方案

龙门吊通常包含三个主要机构：起升机构、小车运行机构和大车运行机构。各机构的工作制、负载特性、控制精度要求差异显著，需要针对性地选择电机类型与驱动配置。

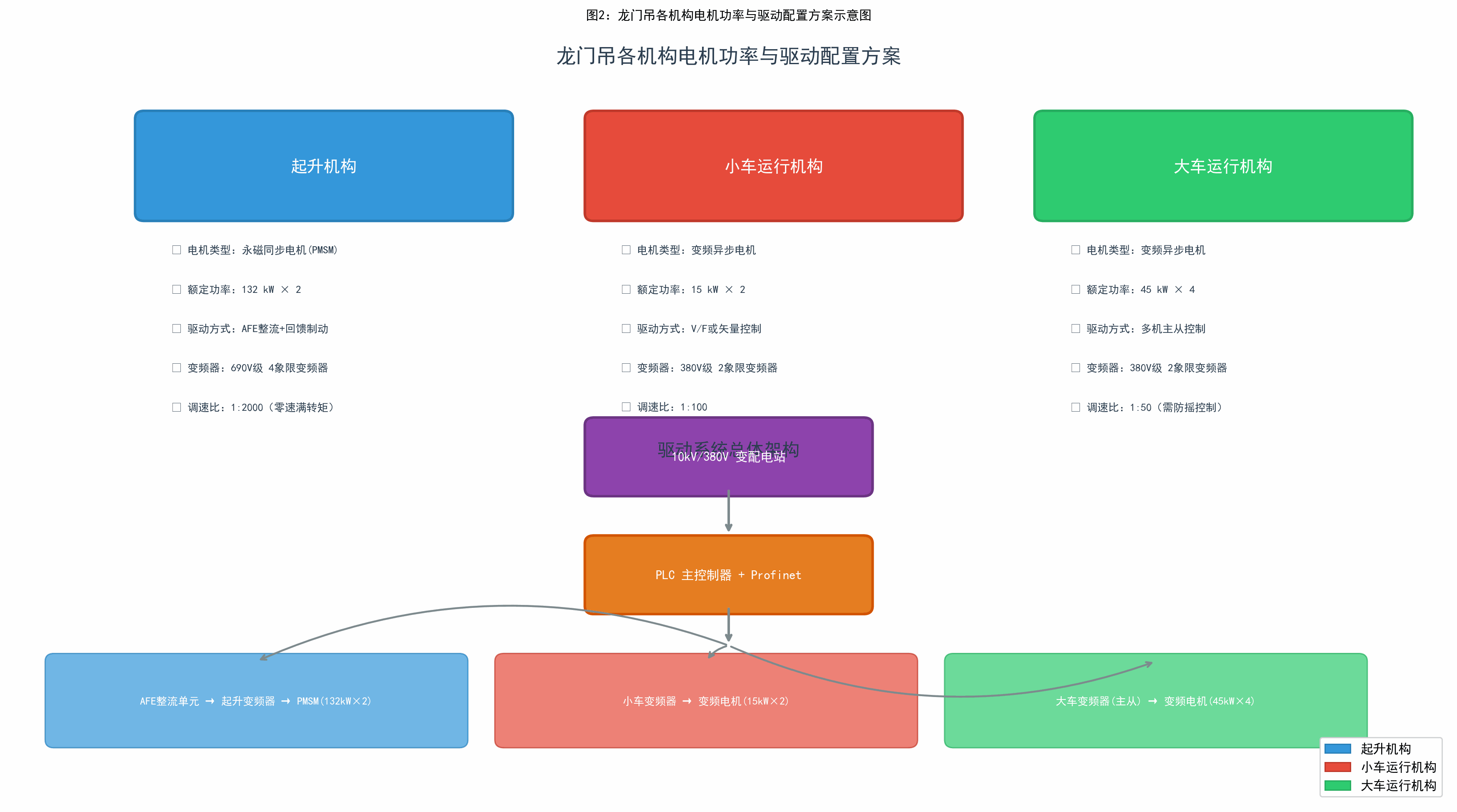

图2：龙门吊各机构电机功率与驱动配置方案示意图

3.1 起升机构

起升机构是龙门吊的核心机构，承担物料的垂直搬运任务。其工作特点包括：

• 重载起停频繁：属于S3或S4工作制，每小时启动次数可达150~300次；
• 四象限运行：上升时电动运行，下降时处于再生发电状态，需要回馈制动能力；
• 高精度定位要求：自动化改造要求毫米级停车精度，尤其对低速平稳性要求极高。

推荐方案：采用永磁同步电机（PMSM）+ AFE整流回馈单元的配置。AFE单元能够将下降过程中产生的再生电能回馈至电网，同时保持直流母线电压稳定，系统功率因数可达0.95以上。双电机驱动方案（132kW×2）可通过电气轴同步实现多吊点之间的力矩平衡。

3.2 小车运行机构

小车运行机构实现吊具在横梁上的横向移动。其负载相对较小，但对启停平稳性和停车精度有一定要求，尤其是自动化作业需要配合起升机构实现精准对位。
