龙门吊电气控制系统升级改造：从传统继电器柜到数字化控制柜

2026年5月 | 工业电气自动化技术专题

一、引言

龙门吊（Gantry Crane）作为港口、铁路货场及大型工矿企业物料搬运的核心装备，其电气控制系统的可靠性直接关系到作业效率与生产安全。传统龙门吊普遍采用继电器—接触器逻辑控制方式，控制柜内部继电器密布、接线错综复杂。随着设备服役年限增长，触点氧化、机械疲劳、线圈烧毁等问题频繁出现，维护成本逐年攀升。在”工业4.0″与”智能制造”的大背景下，将传统继电器控制系统升级为以可编程逻辑控制器（PLC）为核心的数字化控制柜，已成为众多企业设备更新改造的首选方案。

本文从系统架构、硬件配置、控制逻辑、可靠性对比及全生命周期成本五个维度，系统阐述龙门吊电气控制系统从继电器柜到PLC数字化控制柜的升级改造方案。

二、改造前后系统架构对比

2.1 传统继电器柜结构

改造前的龙门吊继电器柜以中间继电器、时间继电器、热继电器、交流接触器为核心元件，配合按钮、指示灯、转换开关等构成整套控制系统。其主要特征为：

• 硬接线逻辑：所有逻辑关系通过导线的物理连接实现，起升、大车、小车、旋转等各机构的互锁、顺序控制均依赖于继电器触点的串并联组合。
• 器件数量庞大：一台40吨级龙门吊的继电器柜内通常包含50~80个继电器、20~30个接触器，控制柜尺寸约为 1200×800×400 mm。
• 故障定位困难：由于接线密集、元件繁多，当某个继电器触点接触不良或线圈断路时，维护人员需逐级排查，平均故障定位时间在30~90分钟。
• 扩展性差：若要增加新的保护功能或联锁逻辑，需要新增继电器并重新布线，改造周期长、风险高。

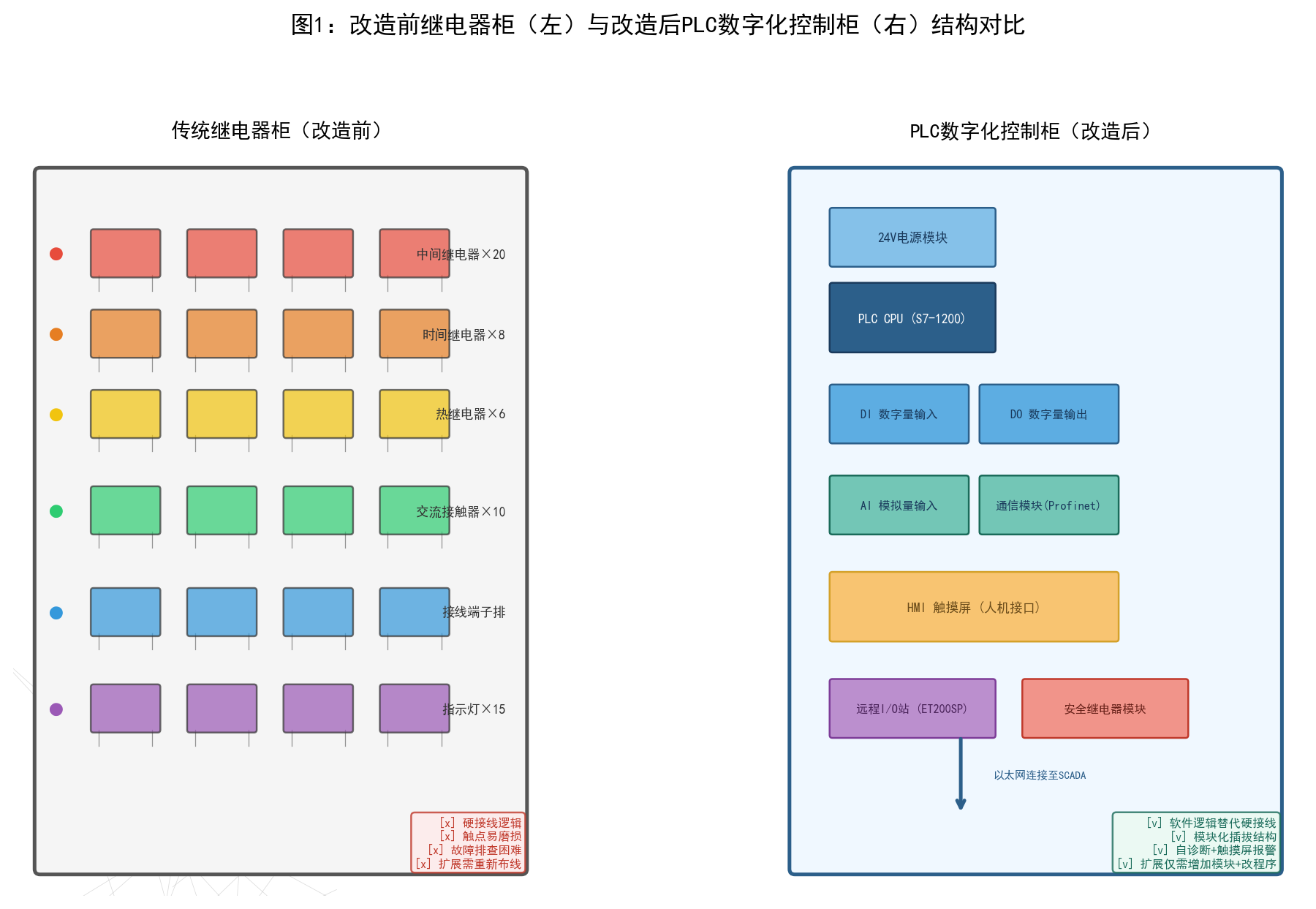

图1：改造前继电器柜（左）与改造后PLC数字化控制柜（右）结构对比

2.2 数字化PLC控制柜结构

改造后的PLC控制柜以西门子S7-1200/S7-1500或三菱FX5U系列PLC为核心，配合远程I/O模块、变频器通信接口、触摸屏（HMI）及安全继电器模块。其主要特征为：

三、主要升级改造内容

3.1 硬件替换方案

3.2 控制逻辑升级

（1）起升机构控制：

改造前依靠正反转接触器互锁实现升降控制，仅有两档速度（工频/低速），冲击电流大。改造后采用变频器驱动+PLC模拟量输出，实现0~50Hz无级调速，加减速时间可通过程序设定（如S曲线启动3~5秒），起升平稳性显著提升。

四、不同控制方案的对比分析

为帮助决策者选择最适合的改造方案，本文从全生命周期成本（LCC）与可靠性两个维度，对纯继电器控制、PLC控制、DCS控制三种方案进行综合对比。

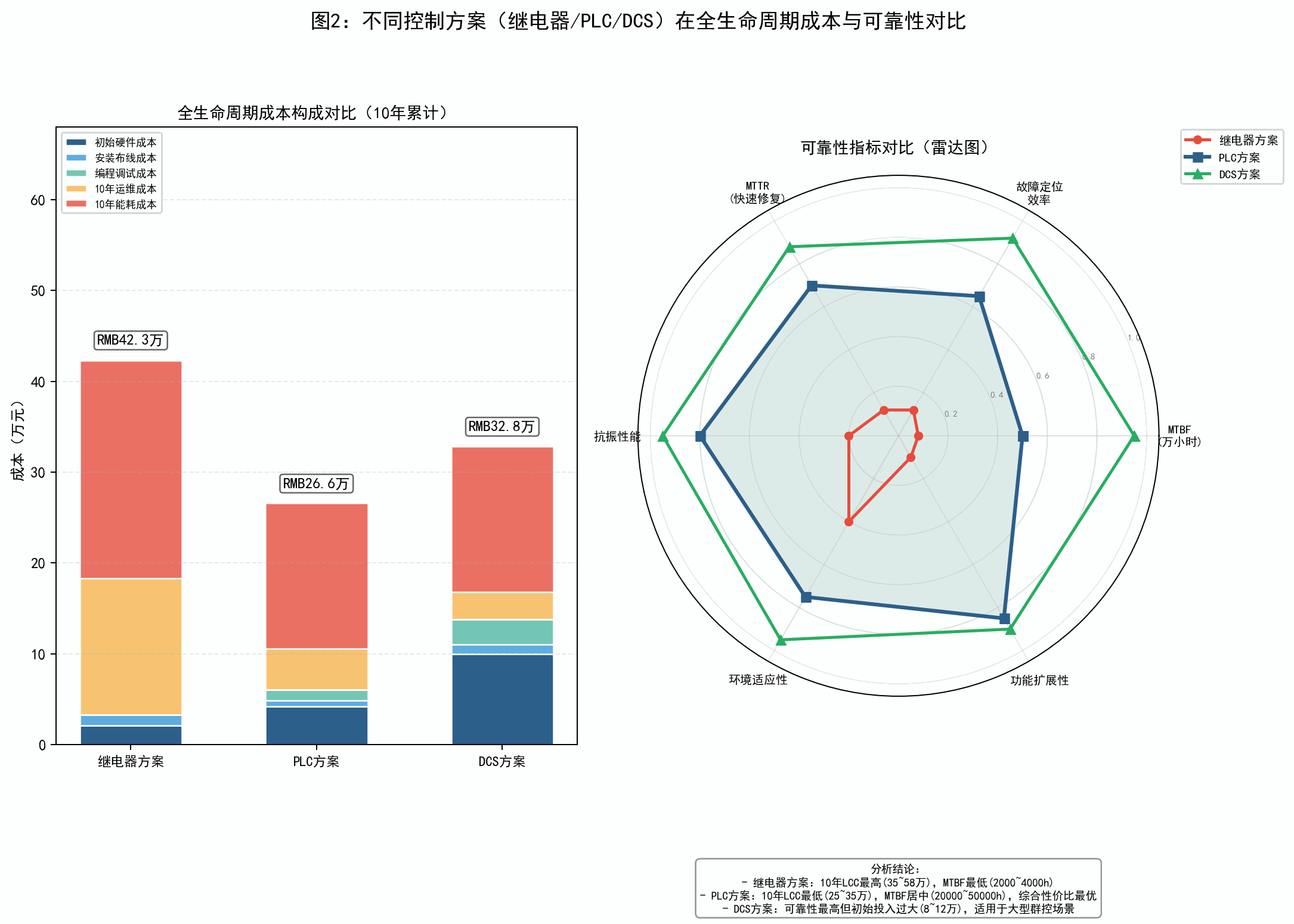

图2：不同控制方案（继电器/PLC/DCS）在全生命周期成本与可靠性方面的对比

4.1 全生命周期成本分析

全生命周期成本包含：初始采购成本（硬件+编程调试）、安装布线成本、运维成本（备件+人工）、能耗成本及停产损失。以40吨通用龙门吊为例，10年LCC对比如下：

5.2 关键注意事项

六、改造效果评估

某港口集装箱堆场对6台40吨龙门吊实施了PLC数字化改造，运行12个月后统计数据如下：

七、总结与展望

龙门吊电气控制系统从传统继电器柜升级为数字化PLC控制柜，不仅是元器件的简单替换，更是控制理念从”硬件逻辑”向”软件定义”的根本转变。改造后，设备可靠性显著提升、运维成本大幅降低、功能扩展更加灵活，同时为后续接入工业互联网平台奠定了通信基础。随着边缘计算与AI预测性维护技术的成熟，未来的龙门吊控制柜将具备自诊断、自优化的能力，推动港口装卸作业向无人化、智能化方向持续演进。

— 全文完 —
