门式起重机无线遥控与远程操控系统升级方案

1. 引言

门式起重机广泛应用于港口、物流园区、铁路货场和制造工厂，是物料搬运的核心装备。传统操作方式要求操作员长时间处于高空司机室内，存在视野盲区大、操作疲劳度高、人机交互效率低等固有缺陷。随着工业无线通信技术和自动化控制技术的成熟，采用无线遥控与远程操控系统替代传统司机室操作已成为行业技术升级的主流方向。

据行业统计，采用无线遥控系统后，起重机单次作业循环时间可缩短15%~25%，操作人员配置可减少50%以上，同时因操作员远离吊载区域，人身安全风险显著降低。本文围绕系统组成、链路设计、安全策略和实施路径展开论述。

2. 系统总体架构

升级后的无线遥控与远程操控系统采用”发射端—传输链路—接收端—执行机构”的四层架构，同时集成远程监控与管理平台。其核心组织原理如图1所示。

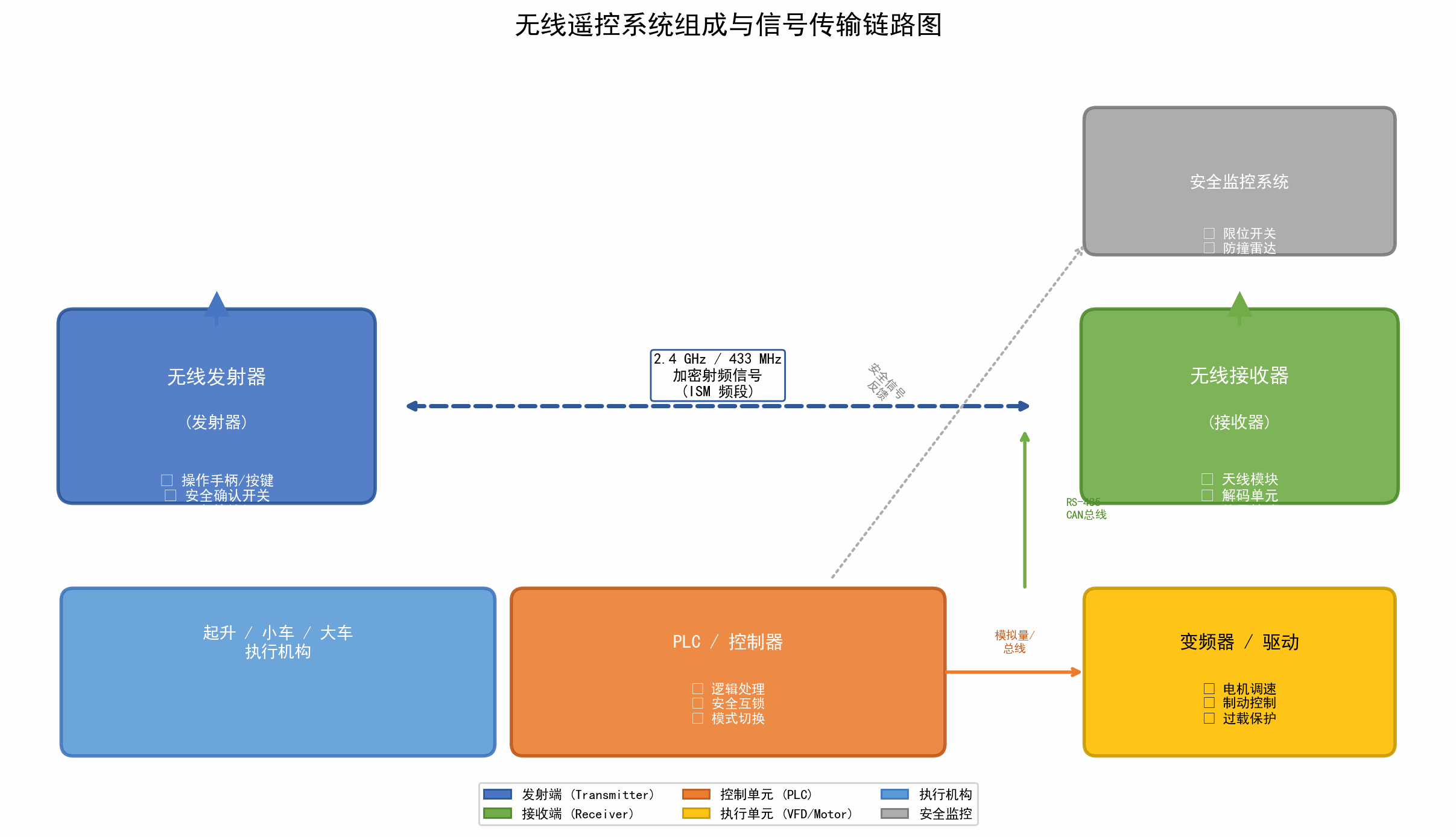

图1：无线遥控系统组成与信号传输链路图

系统主要由以下功能模块构成：

• 无线发射端： 包括手持式或腰挂式遥控器，集成操作手柄、功能按键、安全确认开关和急停按钮，采用2.4GHz或433MHz ISM频段加密通信。
• 无线接收端： 安装于起重机电气柜内，负责信号解码、校验和逻辑转换，通过RS-485或CAN总线与PLC控制器通信。
• PLC控制器： 作为系统控制核心，实现操作指令的逻辑处理、安全互锁判断以及司机室/遥控双模式切换。

• 变频器与执行机构：

  控制起升、小车和大车三个运动机构的调速与制动。

• 安全监控系统： 集成限位开关、防撞雷达、重量传感器和急停回路，实时监测设备状态并向PLC反馈安全信号。

两条链路通过PLC内部逻辑实现无缝切换：当无线信号中断超过设定阈值（通常为500 ms）时，系统自动切换至备用链路并触发声光报警；当无线信号恢复后，操作员需手动确认方可切回无线模式，避免频繁切换导致误操作。

4. 远程操控系统设计

4.1 远程操控平台架构

远程操控系统在无线遥控的基础上，进一步实现

4.2 远程操控关键技术

远程操控系统的技术难点在于低延迟视频传输、操作同步性和安全冗余。方案中采用以下关键技术：

5. 安全策略与冗余设计

安全是起重机无线遥控与远程操控系统的生命线。方案从硬件冗余、软件逻辑和操作规范三个层面构建安全体系：

安全系统的核心设计理念为”失效安全”（Fail-Safe）：任何信号中断、设备故障或异常状态均导致系统自动进入安全状态（停止运动、抱闸制动），而非维持当前状态。

6. 操作效率与安全性对比分析

为直观展示升级效果，采用雷达图对司机室操作与无线遥控操作在多个维度的表现进行对比评估（评分范围1~5分，5分为最优）：

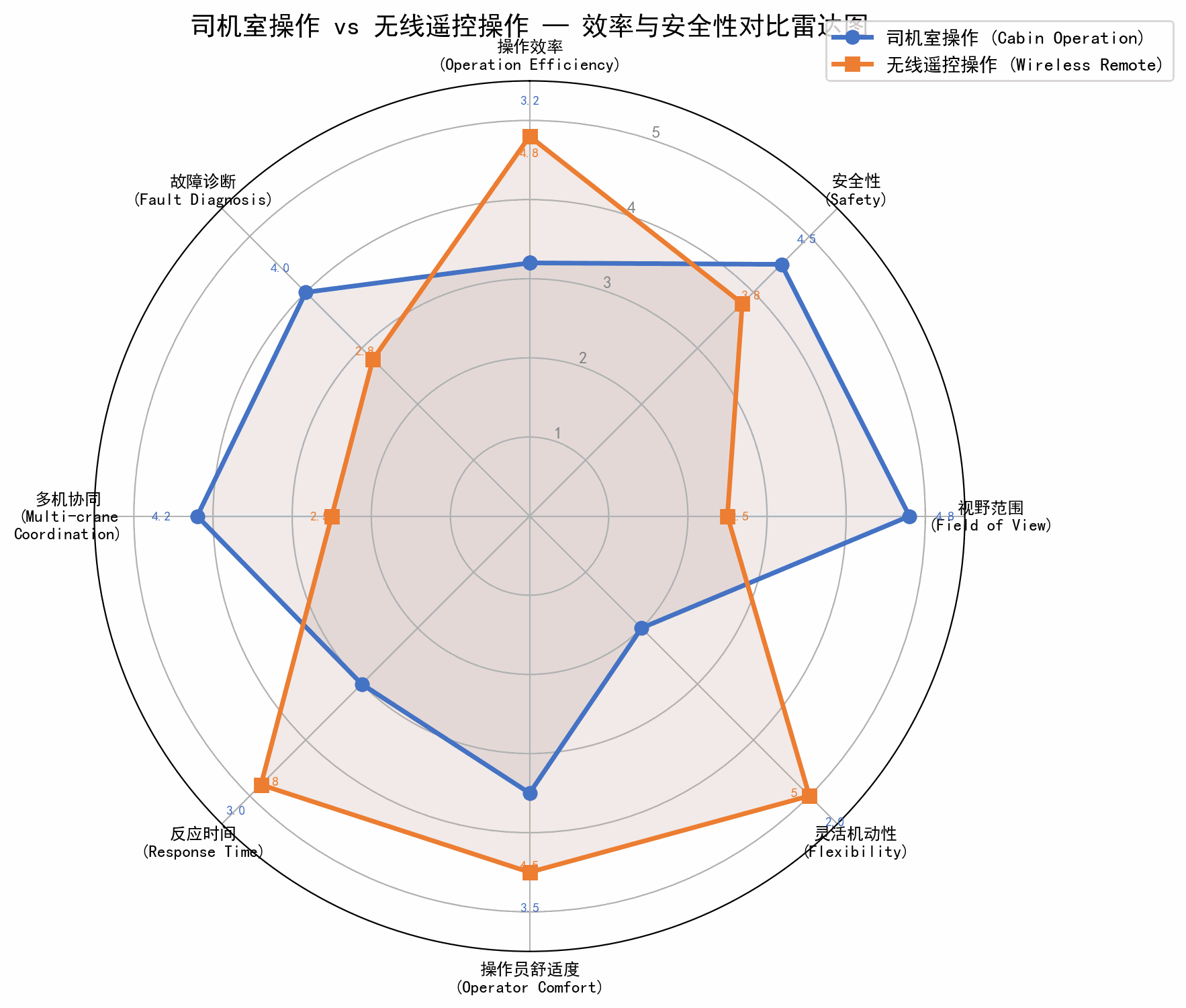

图2：司机室操作与无线遥控的操作效率与安全性对比雷达图

对比分析结论如下：

• 操作效率（4.8 vs 3.2）：

  无线遥控操作员可在地面跟随吊载移动，缩短瞭望-确认-操作的信息传递路径，作业效率显著提升。

• 灵活机动性（5.0 vs 2.0）：

  无线遥控摆脱了司机室的固定位置约束，操作员可选择最佳观察角度，尤其适合不规则材料和复杂堆场的吊装作业。

• 反应时间（4.8 vs 3.0）：

  操作员在地面直接观察吊物状态，反应速度更快，减少因视角偏差导致的重复调整。

• 安全性（3.8 vs 4.5）：

  司机室操作在高空具有更好的全局视野，安全监控更全面；无线遥控需依赖视频辅助和限位保护来弥补视野不足。

• 操作员舒适度（4.5 vs 3.5）：

  无线遥控操作员无需长时间滞留高空，降低疲劳程度，但需注意长时间手持操作的劳动保护。

综合来看，无线遥控操作在效率、灵活性和响应速度方面优势明显，而安全性需要依靠完善的系统设计和安全策略来保障。两种模式可根据工况灵活切换，实现优势互补。

7. 升级实施步骤

系统升级采用”分阶段实施、逐步过渡”的策略，降低对生产运营的影响：

1. 第一阶段——电气系统改造：

   加装无线接收器、PLC扩展模块和变频器接口，完成信号链路硬件部署。

2. 第二阶段——安全系统集成：

   部署限位开关、防撞雷达、重量传感器等安全组件，与PLC搭建安全互锁逻辑。

3. 第三阶段——无线遥控调试：

   完成遥控器与接收器的配对、频道设置和安全功能测试，进行试运行。

4. 第四阶段——远程操控平台部署：

   安装操控台、视频监控系统和调度软件，完成网络调试。

5. 第五阶段——联调联试与培训：

   全系统联动测试，制定操作规程，对操作员和维护人员进行培训考核。

8. 结论

本文提出的门式起重机无线遥控与远程操控系统升级方案，通过构建”无线遥控 + 远程监控 + 安全冗余”三位一体的技术体系，实现了起重机操作模式的根本性变革。方案具有以下核心优势：
