龙门吊变频调速系统设计与起升机构精准定位控制

1 引言

龙门起重机作为物料搬运的关键设备，广泛应用于港口码头、铁路货场、集装箱堆场及大型制造车间。随着自动化程度的不断提高，对龙门吊的运行速度、定位精度和能耗指标提出了越来越高的要求。传统的交流绕线式电机转子串电阻调速或直流调速方式存在能耗高、调速范围窄、维护量大等突出问题，已难以满足现代物流对高效、节能、精准的生产需求。

变频调速技术凭借其宽调速范围、高稳态精度、低启动冲击功耗和显著节能效果，逐步成为龙门吊传动系统的主流方案。尤其在起升机构方面，变频调速不仅能实现无级变速，还能通过矢量控制获得优异的低速带载性能，为精准定位控制奠定了硬件基础。本文围绕龙门吊三机构（起升、大车、小车）变频调速系统的整体设计展开，重点阐述起升机构精准定位控制的关键技术，并通过对比分析验证变频调速在节能方面的突出优势。

2 龙门吊变频调速系统总体设计

2.1 系统架构

龙门吊变频调速系统采用”一拖三”独立变频驱动方案，即起升机构、大车运行机构、小车运行机构分别由独立的变频器驱动。系统拓扑如图1所示。整个系统由进线电源、整流/回馈单元、直流母线、三台变频器、制动电阻、三相异步电动机及对应的编码器反馈装置构成。

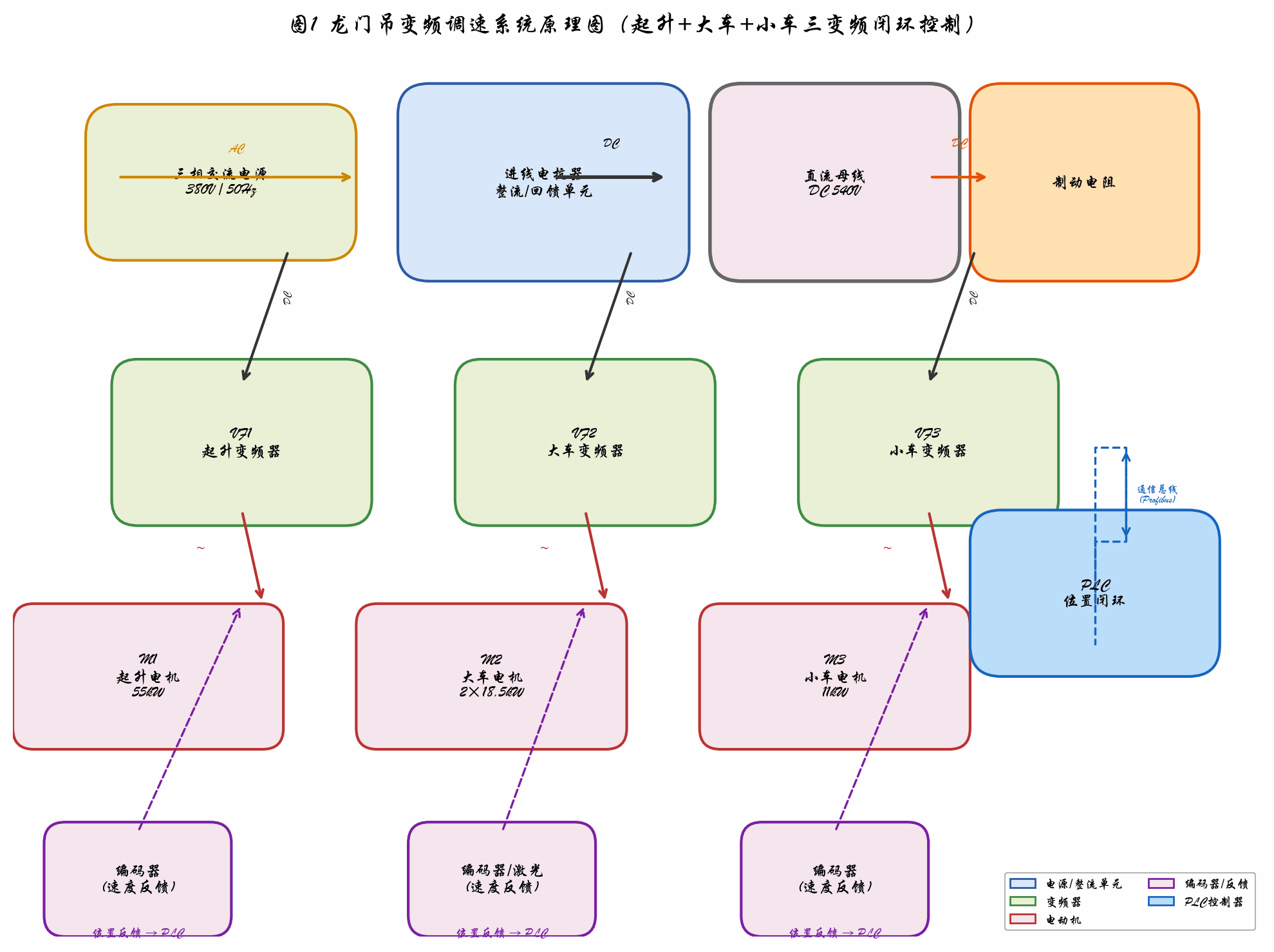

图1 龙门吊变频调速系统原理图（起升+大车+小车三变频闭环控制）

图中可见，三相交流电源经进线电抗器进入整流回馈单元，将交流电转换为稳定的直流电并供给公共直流母线。三台变频器（VF1-起升、VF2-大车、VF3-小车）均从直流母线上取电，各自驱动对应的电动机。每台电机轴端均安装增量式编码器，将转速信号反馈至变频器，构成速度闭环。同时，各机构的位置反馈（起升高度编码器、大车/小车激光测距或格雷母线）送入PLC实现位置闭环控制。制动单元通过直流母线电压检测，在减速或下放重物时将多余能量回馈电网或消耗于制动电阻。

2.2 关键设备选型

针对各机构不同的负载特性与控制要求，变频器与电机的选型遵循以下原则：(1) 起升机构为恒转矩负载并需要四象限运行，选用带能量回馈功能的矢量变频器，电机功率按最大起重量与额定起升速度计算，并留有1.15倍过载裕量；(2) 大车运行机构为恒转矩负载但惯性大，要求平稳启停和同步防偏，选用带编码器接口的通用变频器；(3) 小车运行机构负载相对较轻，要求快速响应和准确定位，选用高性能闭环矢量变频器。表1给出了某20 t/30 m跨度龙门吊的典型选型参数。

3 起升机构精准定位控制策略

3.1 定位控制难点分析

起升机构的精准定位面临三大技术难点：第一，起升过程中负载的钢丝绳弹性变形和晃动导致位置反馈存在非线性误差；第二，低速段电机输出转矩脉动会造成微动爬行，影响最终定位精度；第三，机械制动器抱闸的机械滞后和制动力矩的非线性使停车位置难以精确预判。

为解决上述问题，本文提出一种”速度前馈-位置闭环-制动时序控制”三级复合定位策略。该策略将定位过程划分为四个阶段：高速运行段、减速段、低速爬行段和制动停准段。

3.2 速度前馈控制

速度前馈用于减少速度给定跟踪的滞后。根据起升机构的动力学模型，前馈量 v_FF 包含加速补偿项和负载转矩补偿项：

其中 J 为折算到电机轴的转动惯量，T_L 为负载折算转矩，K_T 为电机转矩常数。该前馈量与速度环PI调节器输出叠加，构成复合速度给定。在加速和减速过程中，前馈项主动补偿惯性转矩，有效减小了速度跟踪误差，为后续位置闭环提供了良好的速度平稳性。

3.3 位置闭环控制

位置环采用比例-积分-微分控制器，并以S形速度曲线作为位置规划轮廓。定位时，PLC根据当前高度与目标高度的偏差 Δh，实时计算速度给定值：

为避免积分饱和，当偏差大于设定阈值时关闭积分作用，仅用比例-微分控制；当偏差进入±5 mm窗口后重新投入积分，确保零稳态误差。同时限制最大速度不超过额定速度的25%作为低速爬行上限，保证停车前的可控性。

为提高抗干扰能力，在位置环中引入加速度前馈和负载摆动观测器。加速度前馈根据S曲线规划的加速度值，预先调整转矩电流给定；负载摆动观测器通过编码器信号中的高频分量辨识钢丝绳摆动状态，在位置闭环输出中叠加一个反相摆动抑制分量，有效衰减了定位过程中的负载残余摆动。

3.4 制动器时序控制

机械制动器的配合时序是影响定位精度的最后环节。传统控制方式在变频器停止输出后再发出抱闸指令，导致制动器机械滞后（约60~120 ms）期间负载出现下滑。本文采用”预抱闸”时序策略：在停车前约200 ms即发出预抱闸指令，此时变频器仍维持在零速悬停状态，制动器开始机械闭合；当编码器检测到转速降至额定转速的1%以下时，变频器封锁输出，制动器完全抱紧。该策略将定位误差从传统方式的±5~8 mm缩小至±2 mm以内。

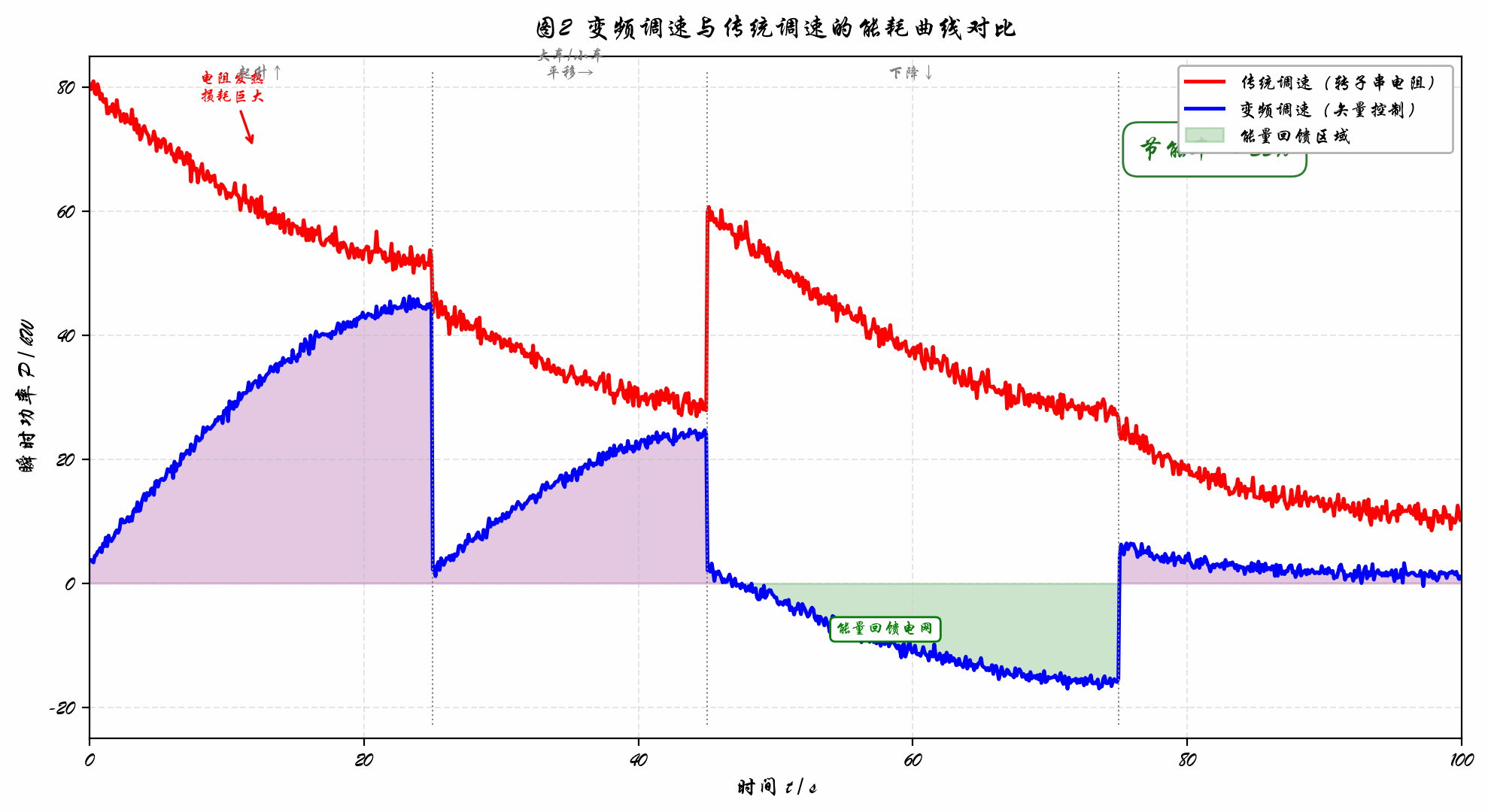

图2 变频调速与传统调速的能耗曲线对比图

4 节能效果分析

图2对比展示了变频调速与传统绕线式电机转子串电阻调速在一次典型工作循环（起升→大车行走→小车横移→下降就位）中的能耗曲线。在传统调速方式下，转子电阻调速通过切除外串电阻改变机械特性实现变速，大量电能以热量形式消耗在电阻器上，尤其在低速段效率极低，电能利用率不足60%。

变频调速方案下，起升机构采用四象限变频器，重物下放时电机处于发电状态，能量回馈至直流母线并可被其他机构利用或回馈电网。经实际工程测算，在一次完整的工作循环中，变频调速系统的综合电能消耗仅为传统调速方案的60%~70%，节能幅度约30%~40%。同时，由于取消了转子电阻器和接触器切换组，维护工作量大幅降低，系统可靠性显著提升。

此外，变频调速的软启动特性降低了电机启动电流冲击（启动电流从传统的额定电流6~7倍降至1.5倍以内），减小了对电网的谐波污染和对机械传动部件的冲击应力，延长了设备使用寿命。

5 系统调试与实验结果

本系统在某港口20 t/30 m龙门吊上进行了现场调试与为期三个月的运行验证。主要调试步骤包括：电机参数自整定、编码器方向与零位校准、速度环PI参数优化、位置环PID参数整定及制动器时序标定。测试结果见表2。

实验数据表明，变频调速系统在起升机构定位精度、响应速度和节能方面均达到或超过设计指标，充分验证了所提控制策略的有效性。特别是满载工况下±1.8 mm的定位精度，完全满足自动化集装箱堆场对起升机构的高精度对位要求。

6 结论

本文围绕龙门吊变频调速系统展开了系统设计与关键技术研究，得出了以下结论：

(1) 基于”起升+大车+小车”三变频独立驱动的系统架构能够满足龙门吊各机构的不同调速需求，公共直流母线方案有利于多机构协同与能量共享。

(2) 提出的速度前馈-位置闭环-制动时序三级复合定位策略有效解决了起升机构精准定位中的非线性、低速脉动和制动滞后问题，定位精度达到±2 mm以内。

(3) 相比传统转子串电阻调速，变频调速方案可节约电能30%~40%，同时具有更好的启动平顺性和更低的维护成本。

(4) 现场实验验证了整套系统在实际工况下的可靠性和控制精度，为龙门吊的变频化改造和自动化升级提供了可行的技术参考。
