单梁起重机自动化改造中的通信网络选型与配置方案

Communication Network Selection and Configuration for Single-Girder Crane Automation Retrofitting

2. 系统总体架构

单梁起重机自动化控制系统采用分层架构，自上而下分为：管理层（MES/SCADA）、控制层（PLC/HMI）、现场层（变频器/远程 I/O）、传感器层（编码器/限位/称重）和执行层（电机/制动器/报警器）。各层之间通过不同特性的通信总线互联，实现实时性与吞吐量的平衡。

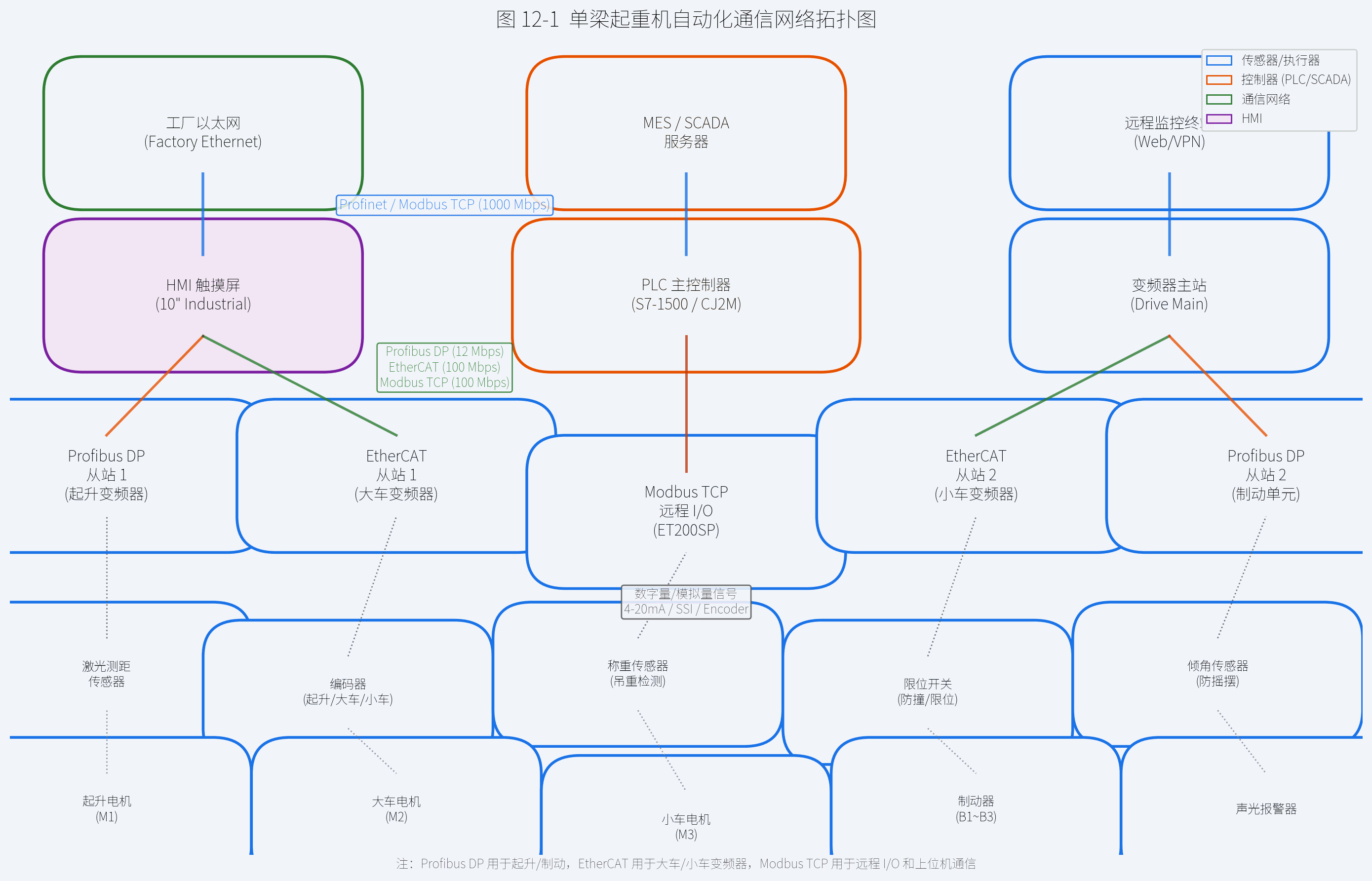

图 1 单梁起重机自动化通信网络拓扑图

图 1 展示了完整的五层网络拓扑结构。管理层采用标准以太网（Profinet / Modbus TCP）连接工厂网络和远程监控终端，实现数据上云与远程运维；控制层以 PLC 为核心节点，向下通过 Profibus DP、EtherCAT 和 Modbus TCP 三种总线分别管理不同功能的变频器从站和远程 I/O 站；传感器信号经 I/O 模块采集后由总线汇聚至 PLC，执行器由变频器或 PLC 直接驱动。

3. 通信协议技术对比

3.1 协议概述

Profibus DP：

西门子主导开发的现场总线标准（IEC 61158），采用 RS-485 物理层，主从轮询机制，最大传输速率 12 Mbps。在起重行业存量设备中应用广泛，适合对实时性要求中等、距离较远的从站连接。
EtherCAT：

由 Beckhoff 开发的基于以太网的实时现场总线，采用”飞读飞写”（Processing on the Fly）技术，帧循环时间可低至 50 us，支持分布式时钟同步（< 1 us 抖动），适合对运动控制精度要求极高的应用场景。
Modbus TCP：

基于 TCP/IP 的开放式通信协议，使用标准以太网物理层，最大速率 100 Mbps。优点是互操作性极佳、开发成本低，但实时性受 TCP 协议栈延迟影响，通常仅用于非实时数据采集和上位机通信。

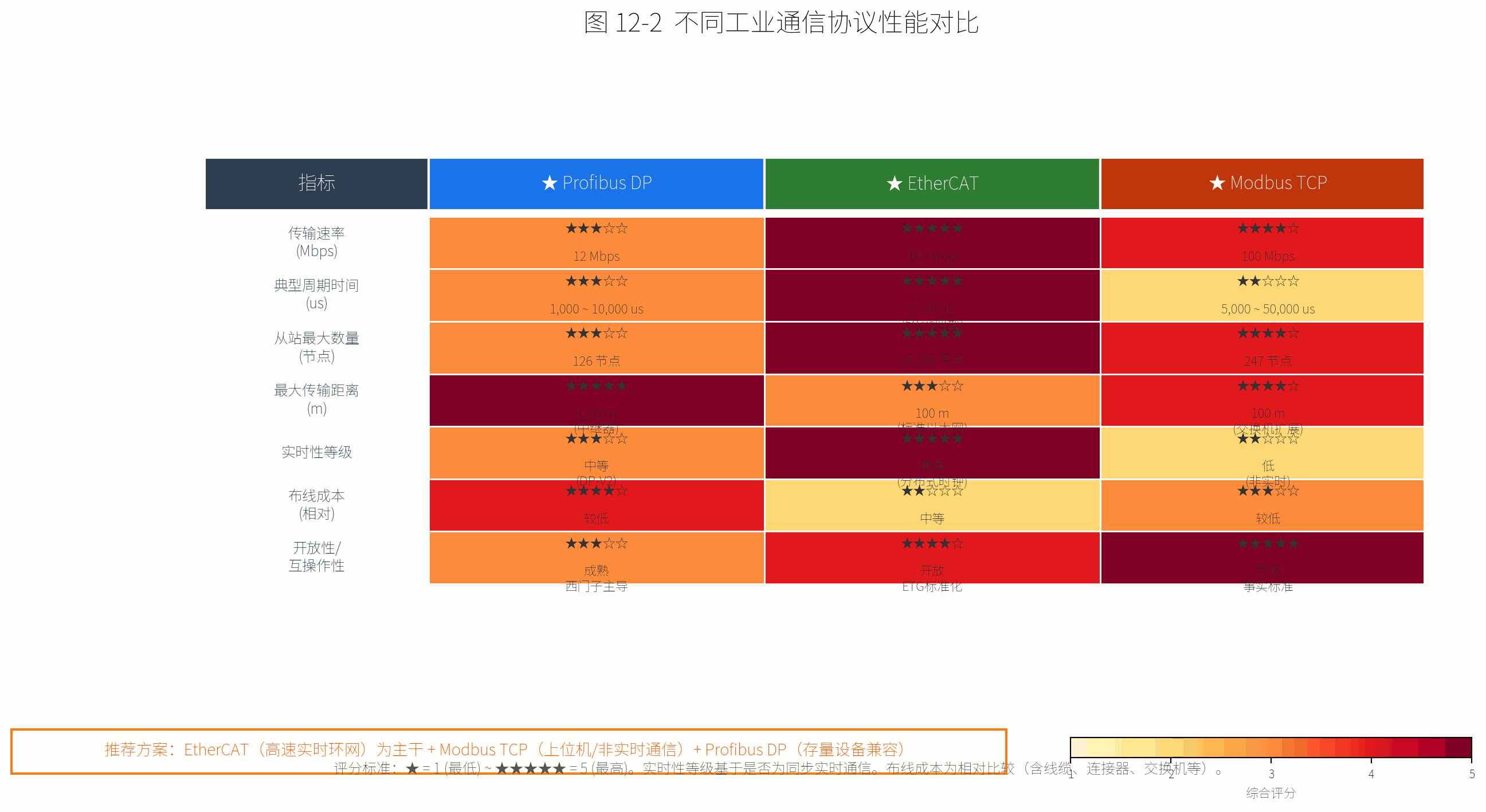

图 2 不同工业通信协议性能对比评价

3.2 关键性能维度分析

性能维度	Profibus DP	EtherCAT	Modbus TCP
传输速率	12 Mbps ★★★	100 Mbps ★★★★★	100 Mbps ★★★★
典型周期时间	1,000 ~ 10,000 us ★★★	< 100 us ★★★★★	5,000 ~ 50,000 us ★★
最大节点数	126 ★★★	65,535 ★★★★★	247 ★★★★
最大传输距离	1,200 m（中继器）★★★★★	100 m ★★★	100 m（交换机扩展）★★★★
实时性等级	中等（DP-V2）★★★	极高（分布式时钟）★★★★★	低（非实时）★★
布线成本	较低 ★★★★	中等 ★★	较低 ★★★
开放性与互操作性	成熟，西门子主导 ★★★	开放，ETG标准化 ★★★★	开放，事实标准 ★★★★★

4. 网络选型策略

4.1 选型原则

单梁起重机通信网络选型应综合考虑以下因素：

实时性需求： 起升机构的速度闭环、防摇摆控制需要高实时性（周期 1~5 ms），而状态监测和远程诊断对实时性要求较低。
数据传输量： 一台典型的自动化起重机需要传输起升/大车/小车三轴速度指令、位置反馈、称重数据、故障报警等信号，总数据量约为 200~500 字节/周期。
设备兼容性： 已有设备（如旧型号变频器、编码器接口）对通信协议的支持程度直接影响改造成本。
系统扩展性： 是否支持后续增加传感器节点、远程 I/O 以及上云接入。
项目预算： 包含线缆、连接器、交换机、网关等基础设施成本以及调试人工成本。

4.2 推荐方案：混合架构

推荐方案： 采用以

从站配置： 每个 EtherCAT 从站分配独立 PD（Process Data）映射。以大车变频器为例，输入 PDO 包含实际速度（32位）、电流反馈（16位）、状态字（16位）；输出 PDO 包含速度指令（32位）、控制字（16位）。

邮箱通信： 用于非周期参数读写（如修改 PID 参数），采用 CoE（CANopen over EtherCAT）协议。

线缆要求： 至少 CAT5e 屏蔽双绞线，最长 100 m（段间）。环网末端必须配置从站环回连接。

5.2 Profibus DP 子网配置

Profibus DP 子网主要用于连接起升变频器和制动单元等存量设备。配置要点：

主从机制： PLC 作为 DP Master，从站地址通过 DIP 开关设置（建议起升变频器地址 = 3，制动单元地址 = 4）。

终端电阻： Profibus 总线两端必须接入终端电阻，阻抗匹配为 220 Ω。

DP-V2 支持：

若起升变频器支持 DP-V2（等时模式），可启用同步控制以缩小与 EtherCAT 环网的实时性差距。

5.3 Modbus TCP 通信配置

Modbus TCP 用于连接远程 I/O 站、HMI 及 SCADA 系统，走非实时通道：

端口： 标准端口 502，所有 Modbus TCP 通信应部署在独立 VLAN 中，避免与办公网络冲突。

轮询机制： PLC 以 100 ms 间隔轮询远程 I/O 的输入寄存器，读取传感器状态（如称重、限位等非实时信号）。

安全建议： 启用手动配置的访问控制列表（ACL），仅允许已知 MAC 地址的设备连接。

5.4 网关与协议转换

在多协议混合架构中，网关起着关键的协议转换作用。推荐设备配置：

Modbus TCP 网关：

使用独立的 Modbus TCP / RTU 网关（如 MOXA MGate 系列）将远程 I/O 的 RS-485 信号转换为 Modbus TCP。

数据映射表： 在 PLC 程序中建立统一的数据映射表（Data Mapping Table），将所有从站的过程数据映射到 PLC 内部变量，供控制程序统一调用。

6. 工程案例分析

6.1 项目概况

某汽车零部件工厂对一台 10t 单梁桥式起重机进行自动化改造，要求实现：

吊物重量实时检测与超载保护

远程 HMI 监控与故障报警记录

与上层 MES 系统的数据对接（物料批次、作业指令）

6.2 网络配置清单

设备	型号	通信接口	地址/ID
PLC 主控制器	Beckhoff CX5130	EtherCAT Master / Modbus TCP Server	192.168.1.10
起升变频器	西门子 G120 (旧款)	Profibus DP 从站	DP 地址 3
大车变频器	Beckhoff AX5203	EtherCAT 从站	从站 1001
小车变频器	Beckhoff AX5203	EtherCAT 从站	从站 1002
远程 I/O 站	Beckhoff EK1100 + EL1809/EL2809	EtherCAT 从站	从站 1003
称重终端	Mettler Toledo IND131	Modbus TCP Client	192.168.1.20
HMI	Weinview cMT-X	Modbus TCP Client	192.168.1.30
Profibus 网关	Beckhoff EL6731	EtherCAT 从站 / Profibus Master	—

6.3 实施效果

EtherCAT 主干周期稳定在 1 ms，大车/小车位置控制精度达到 ±1 mm。
起升变频器通过 Profibus DP 桥接，速度指令延迟约 2 ms，在可接受范围内。
Modbus TCP 通道承载 HMI 和称重数据，响应时间 < 50 ms，满足监控需求。
防摇摆算法运行于 PLC 中，利用 EtherCAT 分布式时钟实现三轴同步，摆动幅度减小 85%。

EtherCAT 环网中任一节点故障会导致全环通信中断，建议对关键环路配置冗余主站。

Profibus DP 总线在长距离或高电磁干扰环境下需使用专用 Profibus 电缆（A型）和接地屏蔽处理。

💡 最佳实践建议：使用统一的 XML 设备描述文件（如 ESI/EDS/GSDML）管理所有从站配置，便于后期维护和版本管理。
在 HMI 上设计”网络诊断”页面，实时显示各协议总线的通信状态、丢包率和从站在线状态。
改造项目的网络调试分三步走：单站连通性测试 → 协议映射验证 → 全系统联动测试。

8. 结论

单梁起重机自动化改造中的通信网络选型是一项系统工程，需要在实时性、兼容性、经济性和可扩展性之间取得平衡。本文提出的

EtherCAT 为主干 + Modbus TCP 为上/非实时 + Profibus DP 兼容存量

的混合架构方案，经实际工程验证，能够在 1 ms 周期内实现三轴运动控制同步，同时保证与存量设备和上层管理系统的无缝对接。随着 TSN（时间敏感网络）技术的成熟与普及，未来起重机通信网络有望进一步统一为基于单以太网的全实时统一架构，进一步降低系统复杂度与总体拥有成本（TCO）。
