一、概述
门式起重机大车运行机构是整个起重机系统中极其关键的组成部分，它负责整台起重机沿轨道方向的移动。驱动形式的选择直接影响到起重。也可参考SP系列气动失效保护制动器：弹簧制动气动相关内容。机的
运行性能、制造成本、维护便捷性以及整体可靠性
。
按照驱动方式的不同，大车运行机构主要分为分别驱动（Separate Drive）和集中驱动（Centralized Drive）两种基本形式。本文将从结构原理、性能特点、适用场景及选型建议等维度，对两种驱动形式进行全方位的对比分析，为工程设计人员提供选型参考。

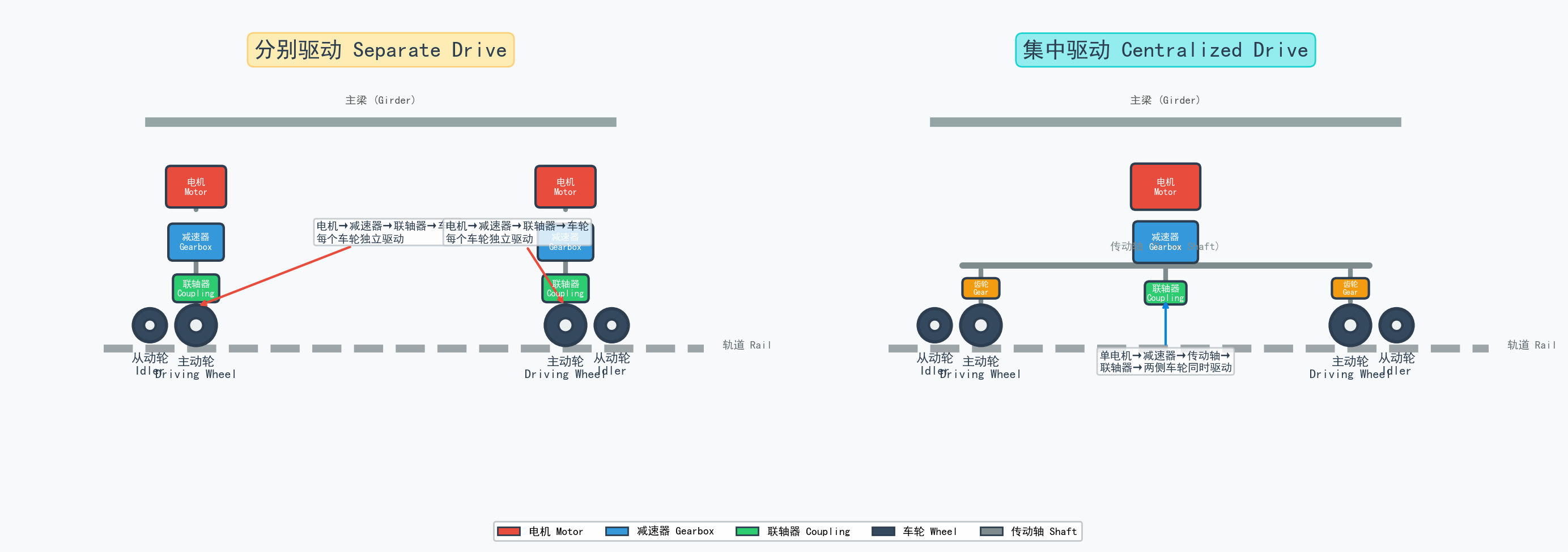

二、驱动形式结构示意图
下图直观展示了两种驱动形式的机械结构差异：
分别驱动：每侧主动轮配备独立的电机→减速器→联轴器→车轮传动链，两侧驱动系统在电气上同步控制，机械上互相独立。
集中驱动：采用单一的驱动电机，通过传动轴将动力经联轴器、齿轮同时传递给两侧的主动车轮，实现机械强制同步。
三、结构原理对比
3.1 分别驱动
分别驱动系统由两组完全独立的驱动单元组成，每侧包括：
电机（Motor）→ 减速器（Gearbox）→ 联轴器（Coupling）→ 主动车轮（Driving Wheel）
。两侧驱动单元之间没有机械连接，仅通过电气控制系统实现速度同步。电动机制动器安装在电机输出轴上，每个驱动单元独立制动。
采用分别驱动时，通常每侧设一个主动轮和若干个从动轮。对于跨度较大的门式起重机，还可以在两侧各设置两个主动轮以提高驱动能力。
3.2 集中驱动
集中驱动系统采用
一台大功率电机 → 减速器 → 长传动轴 → 联轴器 → 两侧主动车轮
的传动链。动力从减速器输出后，通过一根横跨整个大车宽度的传动轴（Drive Shaft）传递给两侧车轮。传动轴上装有多个联轴器和轴承座，以补偿安装误差和适应温度变形。
集中驱动的核心优势在于机械强制同步——两侧主动车轮转速完全一致，不存在因电气同步误差导致的跑偏问题。

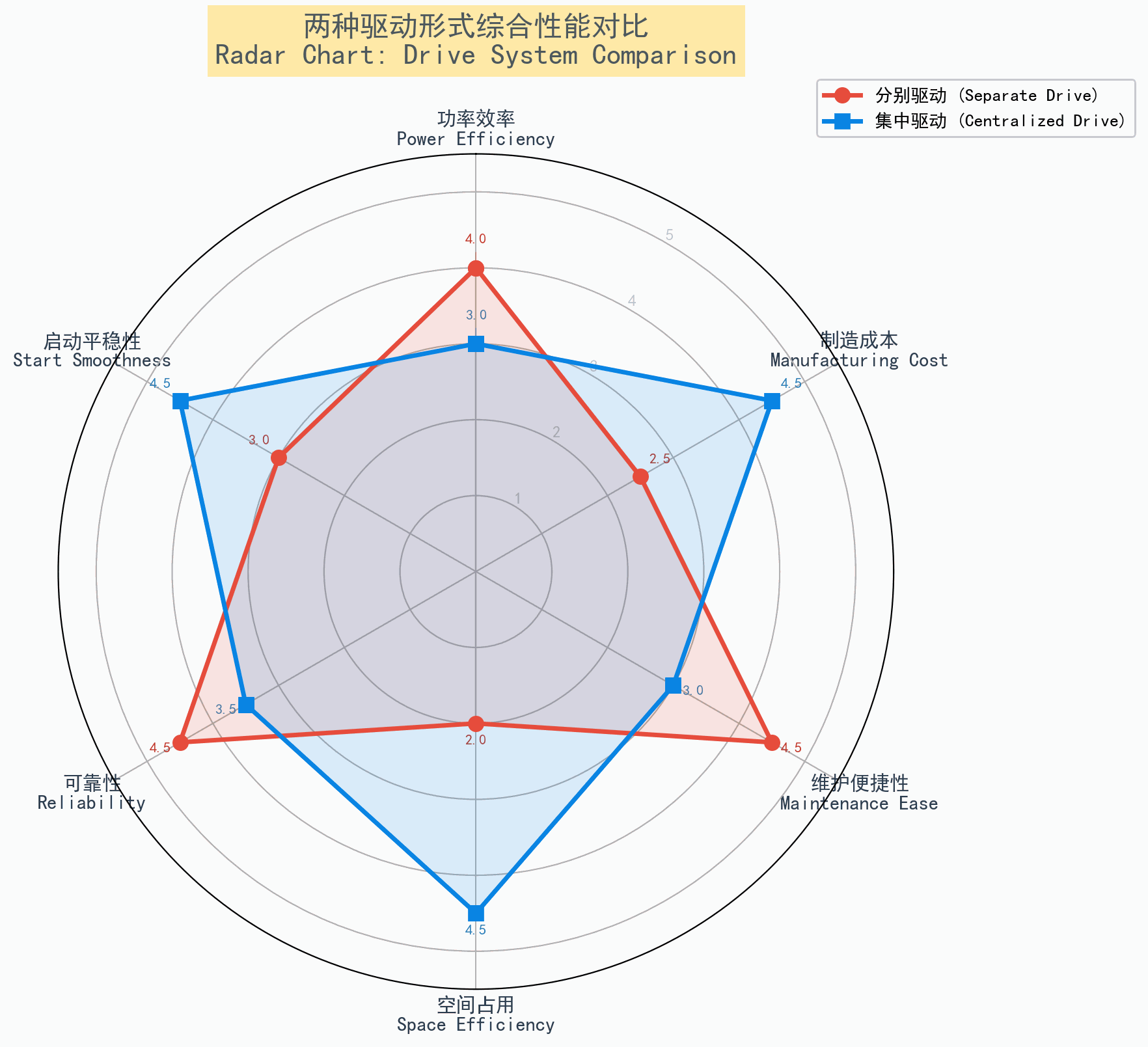

四、性能雷达图对比
五、各项指标详细对比
| 对比项目 | 分别驱动 | 集中驱动 |
|---|---|---|
| 功率效率 | 较高 (4.0) | 中等 (3.0) |
| 制造成本 | 较高 (2.5) | 较低 (4.5) |
| 维护便捷性 | 便捷 (4.5) | 中等 (3.0) |
| 空间占用 | 较大 (2.0) | 紧凑 (4.5) |
| 可靠性 | 较高 (4.5) | 中等 (3.5) |
| 启动平稳性 | 中等 (3.0) | 较好 (4.5) |
5.1 功率效率
分别驱动：每台电机的功率可根据该侧所需的驱动力单独设计，电机工作在高效区间；无超长传动轴带来的摩擦损失和挠度变形，能量传递链短、效率高。评分：4.0
集中驱动：长传动轴会产生一定的摩擦损失，且中间轴承座、联轴器等辅助元件增加功率损耗；大容量单电机在部分负载时效率降低。评分：3.0
5.2 制造成本
分别驱动：需要两台（或多台）电机、减速器和制动器，元件数量多；电气控制系统要求更高（双轴同步控制），增加控制柜和变频器投入。评分：2.5
集中驱动：仅需一台大功率电机和减速器，电气系统简单；虽然传动轴、轴承座和联轴器增加一定成本，但总体配套成本低于分别驱动。评分：4.5
5.3 维护便捷性
分别驱动：每个驱动单元独立工作，故障时可单侧维护而不影响另一侧；零部件标准化程度高（小功率电机、减速器为通用件），备件采购方便。评分：4.5
集中驱动：传动轴中的轴承座、联轴器等部件位于大车中部，维护空间受限；一旦传动轴出现扭转疲劳或轴承失效，维修工作量大、停机时间长。评分：3.0
5.4 空间占用
分别驱动：每侧需安装电机、减速器、制动器等，占用两侧端梁空间；若端梁尺寸有限，可能需采用立式电机或特殊布置方式。评分：2.0
集中驱动：驱动单元紧凑布置在平台中部，两侧仅需车轮和轴承座，空间利用率高；适合对端梁空间有严格限制的场合。评分：4.5
5.5 可靠性
分别驱动：系统冗余度高——单侧驱动失效时，另一侧仍可维持低速运行完成应急操作；不存在长轴扭转疲劳问题；电气同步技术成熟（矢量变频+编码器），同步精度可达0.1%。评分：4.5
集中驱动：传动轴承受交变扭矩，长期运行存在扭转疲劳断裂风险；中间支撑轴承若润滑不良易卡死；但机械强制同步不存在电气故障导致的跑偏，对恶劣工况有一定适应性。评分：3.5
5.6 启动平稳性
分别驱动：两侧电机响应时间存在微小差异（即使采用同步控制），重载启动时可能出现短暂偏斜（Slew）；变频软启动可改善但无法完全消除。评分：3.0
集中驱动：机械刚性连接确保两侧完全同步启动，无偏斜问题；大功率电机+变频器配合可实现极平稳的加/减速曲线。评分：4.5
六、关键参数对比总结
| 参数项 | 分别驱动 | 集中驱动 | 说明 |
|---|---|---|---|
| 同步方式 | 电气同步 | 机械强制同步 | 集中驱动同步精度更高 |
| 适用跨度 | 任意跨度 | ≤30m（推荐） | 大跨度时传动轴过长，挠度与扭转问题突出 |
| 适用起重量 | 任意起重量 | ≤100t（推荐） | 大吨位时集中驱动扭矩过大 |
| 电机数量 | 2台（或更多） | 1台 | |
| 传动轴长度 | 无 | 与大车跨度相当 | 集中驱动需要长轴 |
| 制动方式 | 每侧独立制动 | 中央制动+辅助制动 | |
| 变频控制 | 需多轴同步控制 | 单轴控制，相对简单 | |
| 安装调试难度 | 中等（电气调试要求高） | 较高（传动轴对中要求高） | |
| 备件通用性 | 好（小功率标准件） | 差（非标传动轴） |
七、适用场景分析
🟥 分别驱动 — 优选场景
-
大跨度门式起重机
（跨度 > 30m）：无需超长传动轴
- 大吨位起重机（起重量 > 100t）：多电机分担负载
-
变轨距或可拆装结构
：无传动轴，拆装方便
-
高可靠性要求环境
：如核电站、港口等需冗余设计
-
维护空间受限的场合
：驱动单元侧置便于检修
-
对制造成本不敏感的出口项目
🟦 集中驱动 — 优选场景
- 中小跨度起重机（跨度 ≤ 25m）
- 中小吨位起重机（起重量 ≤ 80t）
-
需要极平稳运行的场合
：如精密吊装、铸造车间
-
端梁空间紧张的场合
：紧凑型驱动方案
-
成本敏感的通用型产品
：标准厂房用葫芦门吊
-
电气控制能力较弱的改造项目
八、选型建议
8.1 通用选型原则
-
以跨度为首要判断依据
：跨度 ≥ 30m 优先选择分别驱动；跨度 ≤ 20m 可优先考虑集中驱动经济性；20~30m 区间需综合评估。
-
以起重量为次要判断依据
：起重量 ≥ 100t 时，分别驱动的多电机分担能力和维护优势显著。
- 考虑工作级别：A6及以上（繁忙工况）推荐分别驱动，传动冗余更可靠；A4及以下（轻量工况）集中驱动性价比更高。
- 考虑使用环境：高温、多尘、腐蚀性环境集中驱动传动轴防护难度大，倾向分别驱动。
8.2 决策矩阵
| 跨度 | 起重量 | 工作级别 | 推荐驱动形式 |
|---|---|---|---|
| > 35m | 任意 | 任意 | 分别驱动 |
| 25~35m | > 50t | A5+ | 分别驱动 |
| 25~35m | ≤ 50t | A4以下 | 集中驱动 |
| < 25m | > 80t | A6+ | 分别驱动 |
| < 25m | ≤ 80t | 任意 | 集中驱动 |
| 可拆装/变轨距 | 任意 | 任意 | 分别驱动 |
✅ 综合推荐结论
-
对于大部分常规通用门式起重机
（跨度20~30m，起重量50t以下），集中驱动是经济高效的首选方案。
-
对于大型、重载、高可靠性要求的起重机
（大跨度、大吨位、繁忙工况），分别驱动虽然前期投入稍高，但其在可靠性、维护性方面的综合优势更为突出。
-
建议在初步设计阶段按决策矩阵进行初选
，再结合用户具体需求、制造工艺水平和电气控制能力进行微调。
