龙门吊轨道基础设计与安装规范

。也可参考本站起重机相关内容。

一、概述

龙门吊（门式起重机）轨道基础作为承载起重机全部负荷的核心结构件，其设计与施工质量直接关系到设备的安全运行、使用寿命以及作业精度。轨道基础一旦出现沉降不均、轨道偏移或接头缺陷等问题，轻则影响吊运效率，重则引发整机倾覆等重大安全事故。本文结合国内现行标准规范，从基础设计、轨道选型、安装施工及验收标准四个方面系统阐述龙门吊轨道基础的关键技术要求。

龙门吊轨道基础通常采用钢筋混凝土条形基础，依据设备吨位、跨度、工作级别及地基条件确定截面尺寸与配筋方案。轨道安装方面，涵盖钢轨固定方式（压板/弹条扣件系统）、调平垫铁设置、跨距偏差控制以及轨道接头处理等核心工序。

二、轨道基础设计

2.1 基础结构形式

龙门吊轨道基础主要采用以下结构形式：

1. 现浇钢筋混凝土条形基础

   ：适用于大多数工况，整体性好、承载能力强、耐久性高。截面通常为矩形或梯形，宽度根据轮压计算确定，一般不小于0.8m。

2. 预制预应力轨道梁

   ：适用于工期紧张或需要重复拆装的场合，工厂预制、现场拼装，质量可控但造价较高。

3. 桩基础+承台梁：适用于软弱地基或高填方区域，通过桩基将荷载传递至深层持力层，承台梁上部安装钢轨。

基础设计中需重点考虑地基承载力、抗沉降变形能力及排水防冻措施。基础底面应位于冰冻线以下，且不得小于0.5m。回填土须分层压实，压实系数不低于0.95。

2.2 截面尺寸设计

基础截面尺寸应根据龙门吊的最大轮压、轮距及地基承载力综合计算确定。典型截面构造如图1所示，包括以下关键参数：

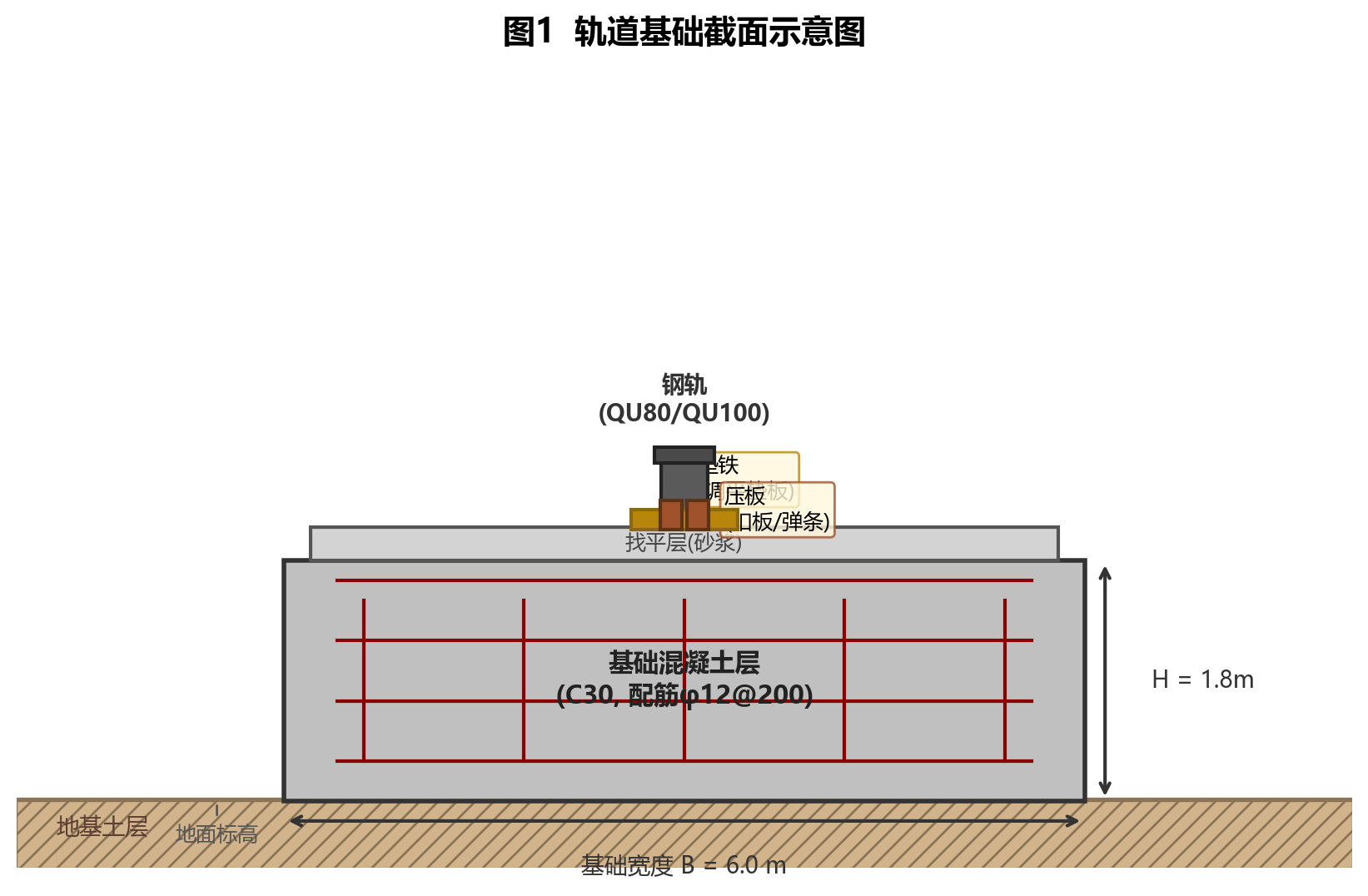

图1 轨道基础截面示意图

2.3 排水与防冻

轨道基础必须设置完善的排水系统，防止积水浸泡基础底部导致地基软化。具体措施包括：

基础两侧设排水沟或盲沟，沟底标高低于基础底面不小于0.3m；

寒冷地区基础底面埋深不小于当地最大冻土深度，并在基础底部铺设不小于0.15m的砂石垫层。

三、钢轨选型与轨道附件

3.1 钢轨选型

龙门吊常用钢轨类型包括QU70、QU80、QU100及QU120（GB/T 3426-2017《起重机用钢轨》），选型依据如下：

按工作级别选轨：A5~A6（中级）工作级别优先选用QU80；A7~A8（重级/特重级）选用QU100或QU120，并考虑淬火轨以延长使用寿命。

轨道材质：钢轨材质为U71Mn或U75V，热处理后轨顶面硬度应达到HB 280~350。

3.2 轨道附件

轨道安装需配以下附件系统：

压板（扣板/弹条）

：用于固定钢轨位置，防止侧向位移和纵向爬行。采用优质弹簧钢（60Si2Mn）制作，弹条扣压压力不小于8kN，经表面防腐处理。

连接夹板（鱼尾板）

：用于两节钢轨的接头连接，配高强度螺栓（10.9级），确保接头刚度满足要求。

轨距拉杆：在轨道跨度较大或曲线段设置，保持轨距稳定，防止轨距扩大。

提示：所有轨道附件安装前应进行尺寸检查和防腐处理。垫铁与基础接触面应平整密实，压板螺栓紧固力矩应符合设计要求（通常为250~350 N·m）。使用扭矩扳手逐颗检查并打防松标记。

四、轨道安装施工

4.1 基础验收

轨道安装前，需对混凝土基础进行验收：

基础表面平整度偏差不超过±3mm/2m；

基础顶面标高偏差不超过±5mm（相对于设计标高）；

预埋螺栓/预留孔位置偏差不超过±3mm。

4.2 轨道铺装

轨道铺装工序遵循以下步骤：

垫铁布置：在基础顶面按轨枕间距（通常500~800mm) 布置垫铁，用水准仪逐点测量并调整垫铁标高，相邻垫铁高差不超过±1mm。

钢轨就位：用龙门吊或汽车吊将钢轨吊运至垫铁上，对接接头并对准中心线。

压板固定：安装压板并紧固螺栓，从轨道中间向两端对称紧固，防止应力集中。紧固力矩分初拧（50%）、终拧（100%）两步进行。

接头连接：安装鱼尾板并用高强螺栓连接，螺栓紧固力矩按产品要求执行（通常M22螺栓力矩为450~550 N·m）。

精度复测与灌浆：全部轨道安装完成后复测轨距、标高和直线度，合格后用细石混凝土或高强度灌浆料将垫铁与基础之间的空隙填充密实。

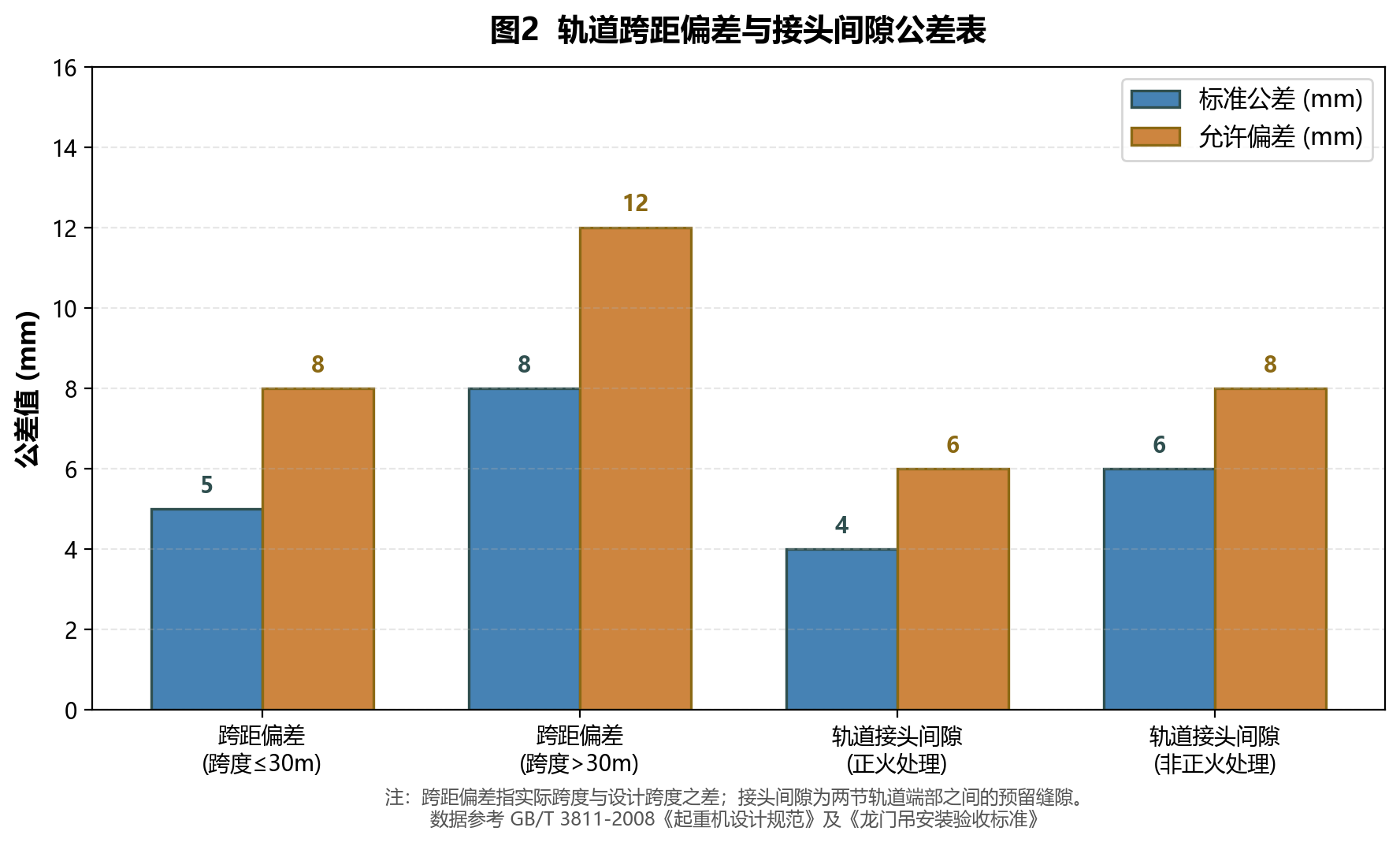

图2 轨道跨距偏差与接头间隙公差表

4.3 跨距偏差控制

如图2所示，跨距偏差是轨道安装的关键控制指标。根据GB/T 3811-2008《起重机设计规范》及行业标准：

当跨度＞30m时，标准偏差为±8mm，允许最大偏差为±12mm；

相邻两轨道同一截面的轨距相对偏差不超过±3mm。

跨距偏差过大将导致车轮轮缘与轨道侧面产生过度磨损，甚至造成卡轨或脱轨事故。施工中应使用钢尺加弹簧秤拉力法（拉力100N）测量轨距，并考虑温度修正系数。

4.4 接头间隙控制

轨道接头间隙需精确控制以适应温度变化引起的轨道热胀冷缩：

非正火处理钢轨：接头间隙标准值为6mm，允许偏差为+2mm/-1mm（即控制在5~8mm）；

接头处两轨顶面高差不超过±1mm，侧面平直度偏差不超过±1mm。

在寒冷地区安装时，接头间隙应取上限值；高温季节施工时应取下限值。接头位置应与轨枕/垫铁位置错开至少200mm。

4.5 轨道直线度与标高

检查项目	标准值	允许偏差	测量方法
轨道直线度	—	±3mm/10m，总长≤±10mm	经纬仪或拉线+钢板尺
轨顶标高	设计标高	±5mm（同侧），±3mm（两侧相对）	水准仪逐点测量
轨道倾斜度	—	≤1/1000（轨顶横向倾斜）	水平尺+塞尺
接头错位	—	高低≤±1mm，左右≤±1mm	钢板尺+塞尺
