电动单梁起重机变频改造方案与节能分析

1. 摘要

电动单梁起重机广泛用于工厂车间、仓库及物流场站，其传统起动方式普遍采用接触器-电阻分级调速或转子串电阻方式，存在起动冲击大、能耗高、调速不平滑、设备寿命短等问题。本文基于变频调速技术原理，提出三种变频改造方案（起升变频、大车变频、整车变频），并系统对比改造前后的能耗、投资与回报。分析表明：变频改造可减少起动电流冲击40%以上，轻载工况下节能30%～50%，综合年节约电费及维护费约6～8万元，投资回收期1.5～2年，具有显著的经济效益和工程推广价值。

2. 变频改造原理

变频调速技术通过对异步电动机定子电压和频率的协调控制，实现平滑启动与宽范围无级调速。其核心原理基于异步电机转速公式：

n = (60f / p) (1 − s)

其中，n为电机转速、f为定子供电频率、p为磁极对数、s为转差率。变频器改变输出频率f即可连续调节电机转速；同时为维持磁通恒定（V/f比恒定），变频器同步调整输出电压，保证电机在低频低速时仍输出足够转矩。

变频改造后起重机获得以下关键特性：

• 软启动：电机从0～3 Hz低频开始起动，起动电流仅为额定电流的1.1～1.5倍，远低于传统直接起动的5～7倍冲击电流。
• 平滑调速：变速过程无档位切换冲击，起升/行走平稳，显著降低钢结构冲击疲劳。
• 过载保护：变频器具备电流限幅、转矩限幅功能，能有效防止电机过热或过载。
• 制动节能：起升下降时可通过直流制动或回馈制动（选配制动单元）将势能转化为电能，进一步降低能耗。

3. 改造方案

根据被改造设备的不同配置与实际工况，电动单梁起重机的变频改造可分为以下三种典型方案：

3.1 方案一：起升机构变频改造（最为常用）

仅对起升电机进行变频控制，大车及电葫芦行走仍保留原接触器控制方式。此方案成本最低（改造费约3～6万元），适用于频繁起吊、但对大车行走调速要求不高的场合。改造后起升实现平稳起动/制动，起升冲击电流显著下降，且空钩下降及轻载起升时节能效果明显。

3.2 方案二：大车行走变频改造

仅对大车行走电机进行变频控制，起升保持不变。适用于大车运行距离长、频繁走行对位的工况（如沿厂房纵向布置多台起重机）。改造后可实现大车加减速平滑、减少车轮啃轨与轨道磨损。成本约4～8万元。

3.3 方案三：整车变频改造（起升+大车+电葫芦行走）

起升、大车、电葫芦行走均采用变频控制，是全方位的升级方案。改造费约8～15万元，适用于自动化程度要求高、吊运频繁且对定位精度有要求的产线。最大程度地实现全车软启动、多段速智能切换及能耗最优化。

4. 节能效果分析

变频改造的节能效益主要来源于以下四个方面：

• 软启动减少冲击损耗：传统起动电流可达额定电流的5～7倍，大电流在线路和电机绕组中产生大量铜损（I²Rt）；变频软启动将电流控制在额定电流的1.1～1.5倍，启动阶段的能量损耗降低40%以上。
• 轻载降速运行节能：起重机大量时间处于轻载或空钩运行状态。传统控制无法降速，电机始终以额定转速运行；变频控制可根据负载重量自动降速或降低V/f曲线，轻载工况节能幅度达30%～50%。
• 动能回馈：下降过程中负载势能可通过变频器制动电阻或回馈单元消耗/回馈电网。采用回馈制动方案（加装能量回馈单元），在重物下降阶段可将约20%～30%的势能转化为电能回馈电网。
• 减少机械损耗与维护：平滑调速消除了传统换档时的机械冲击，车轮磨损、制动器磨损、齿轮磨损均大幅降低，间接节约约1～2万元/年的维护更换费用。

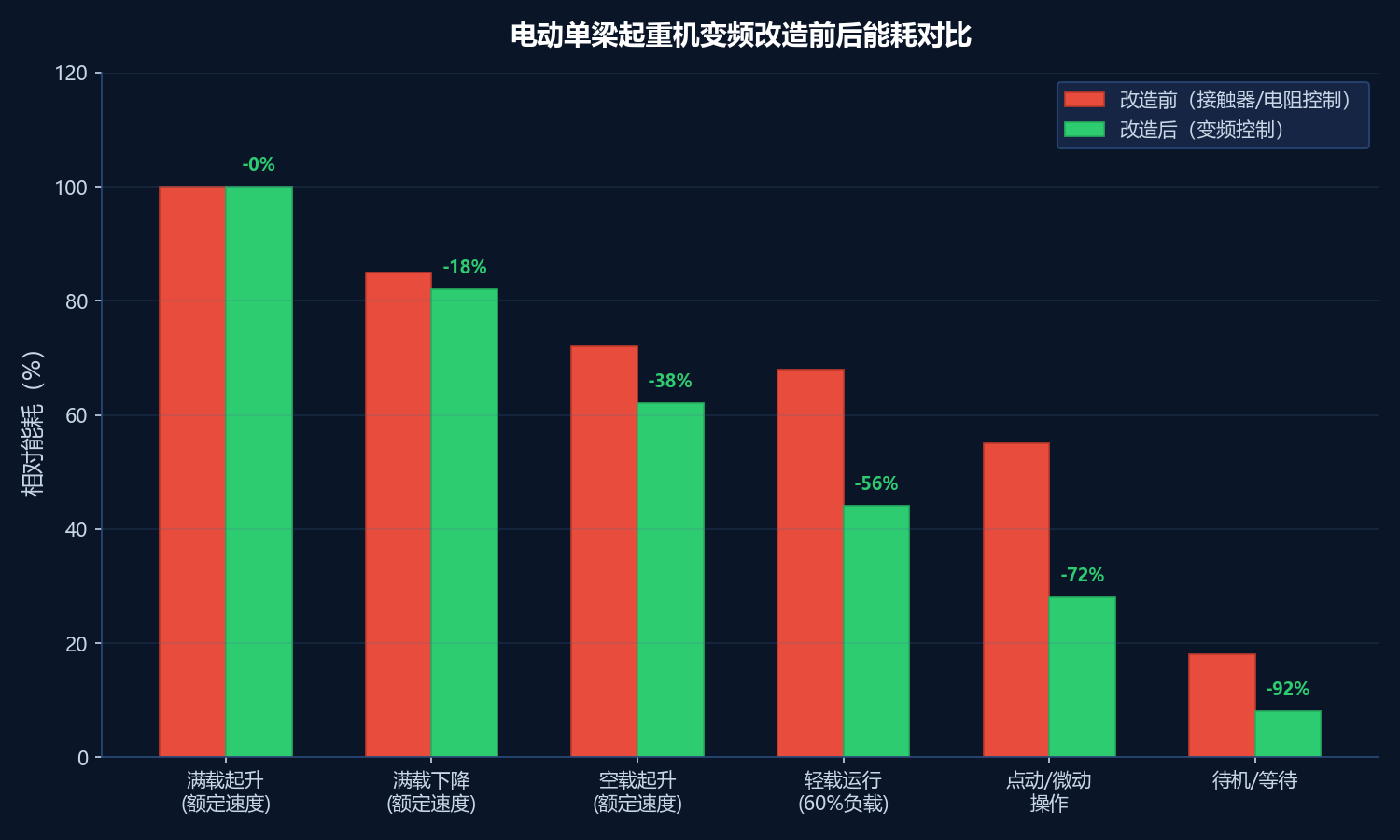

上图对比了六大典型工况下的能耗水平。改造后，空载起升、轻载运行、点动操作及待机工况的能耗降幅最为显著。其中待机功耗从18%降至8%（因变频器停止输出后电机完全停机），点动操作从55%降至28%（点动频繁加减速过程的冲击损耗被有效抑制）。满载起升由于功率需求基本不变，能耗相当。综合加权后，以典型工厂起重机日运行8小时、负载率60%为条件，整车变频改造的综合节电率可达30%～40%。

5. 投资回报分析

以下基于一台10吨电动单梁起重机进行投资回收期测算。基本参数：起升电机额定功率13 kW，大车电机2×1.5 kW，电葫芦行走电机0.8 kW，日运行8小时，年工作300天，工业电价0.85元/kWh。

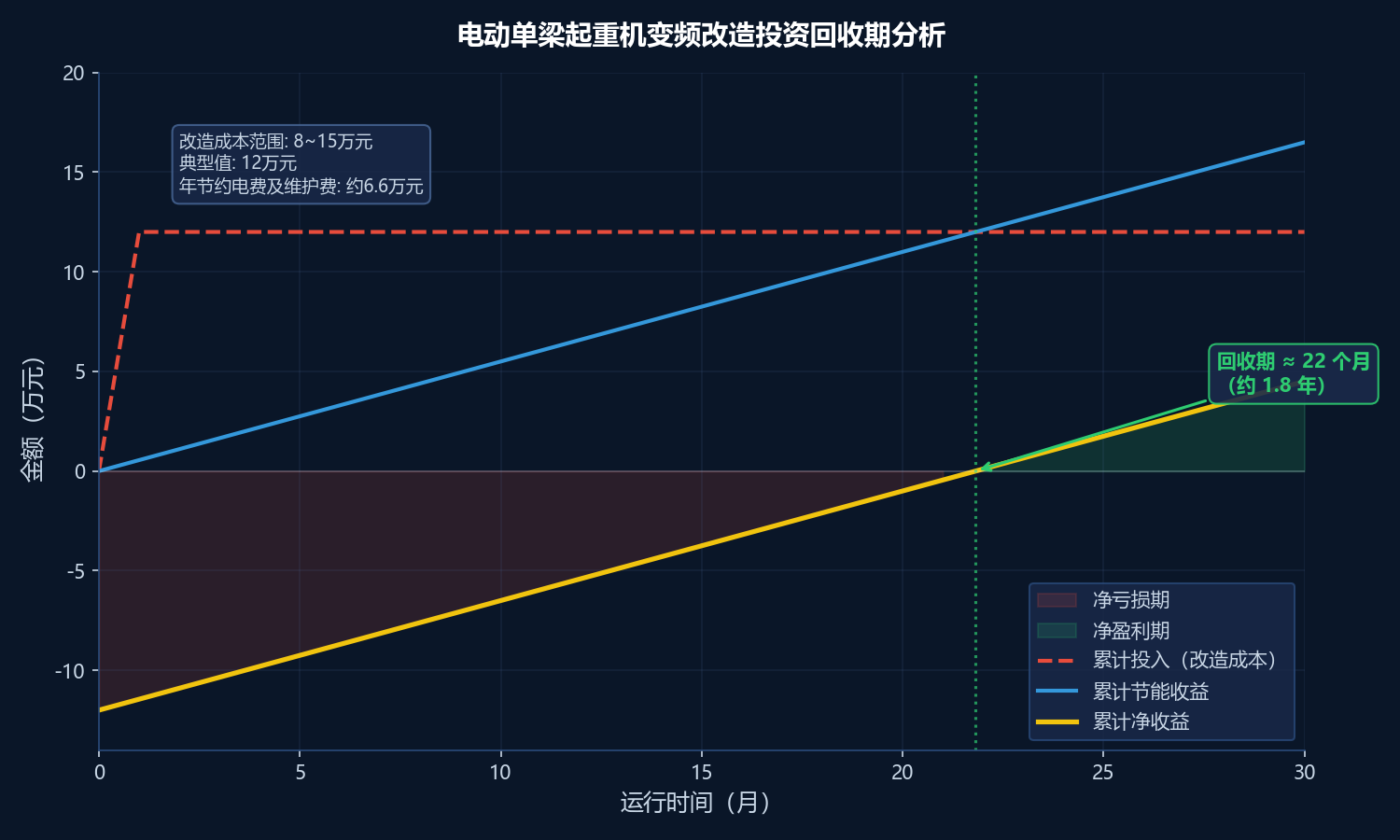

由上图可见，以典型12万元改造成本和月均0.55万元综合节约额计算，约22个月（约1.8年）可实现盈亏平衡。此后累计净收益持续上升，10年寿命周期内累计净收益超过50万元。

6. 改造注意事项

1. 变频器选型：需根据电机额定功率选型，一般放大一档（如7.5 kW电机配11 kW变频器），预留过载裕量。起升机构需选用带重载过载能力（150%额定电流持续60秒）的矢量型变频器。
2. 制动单元配置：起升变频器必须配置制动电阻或能量回馈单元。下降工作时电机处于发电状态，若不及时消耗回馈能量会导致直流母线过压跳闸。
3. 编码器反馈：建议起升增加编码器闭环控制，实现零速满转矩悬停，防止溜钩。
4. 电源谐波治理：多台变频器同时运行时，需在进线端加装直流电抗器或输入滤波器，避免谐波电流干扰其他设备。
5. 控制逻辑改造：原控制系统采用继电器逻辑，改造后需重新设计PLC或变频器内置可编程逻辑的双速/多速切换程序，确保与原操作手柄/遥控器兼容。
6. 安全冗余：保留原接触器作为旁路回路或紧急停止回路，当变频器故障时可通过旁路接触器维持基本起升功能，确保设备不长时间停机。

7. 改造前后效果对比

8. 结语

电动单梁起重机变频改造是一项技术成熟、经济效益显著的技术措施。通过变频器实现起升与大车的软启动和无级调速，不仅大幅降低了起动冲击电流（减少40%以上），而且在轻载工况下实现30%～50%的节能效果。整车变频改造的综合投资回收期为1.5～2年，之后设备全寿命周期内持续产生净收益。同时，平稳的起停控制和精确的速度调节也有效延长了电机、制动器、车轮及轨道的使用寿命。对于年运行时间超过2000小时、吊运频繁的工业起重机，变频改造具有良好的经济价值和推广前景。
