单梁悬挂起重机的特点与适用范围

电动葫芦 悬挂式起重机 轻小型起重 车间物流

一、概述

单梁悬挂起重机（Monorail Suspension Crane / Single-Girder Underhung Crane）是一种将起重小车悬挂在工字钢或箱形主梁下翼缘行走的起重设备。与传统的桥式起重机不同，其运行轨道直接固定于厂房屋架或专用吊架下方，不占用地面空间，是轻小型物料搬运的理想解决方案。本文从结构特征、性能优势、适用范围及选型要点四个维度进行系统分析。。也可参考本站起重机相关内容。

二、结构特征

• 悬挂式轨道：主梁通过端梁连接悬挂轮组，沿工字钢或H型钢轨道下翼缘运行，轨道固定在厂房钢结构或吊架下方。
• 电动葫芦起升：起升机构采用电动葫芦（CD1/MD1型或环链葫芦），沿主梁下翼缘左右移动，实现三维空间内的物料搬运。
• 紧凑型设计：无传统桥吊的走台和司机室，整体高度低，自重轻，对厂房立柱和屋架的载荷小。
• 柔性连接：端梁与主梁之间通常采用铰接或球铰连接，适应轨道安装误差和运行过程中的微量变形。

三、主要特点

3.1 空间利用率高

由于起重机本体位于厂房上部空间，地面完全腾空，便于工艺设备布置、物流通道规划和人员通行。特别适合对地面空间有较高要求的装配车间和仓储场所。

3.2 结构轻巧、安装便利

自重轻（同等跨度下约为桥式起重机的60%~70%），对厂房结构承载力要求低。安装时无需地面大型吊装设备，可采用分段组装、高空拼接的方式，施工周期短。

3.3 运行平稳、噪声低

悬挂式设计使得小车与主梁之间的啮合间隙小，加上电动葫芦的柔性起吊特性，运行冲击小，噪声显著低于同吨位的桥式起重机。

3.4 使用维护简便

结构简单、零部件数量少，电动葫芦和悬挂轮组均为标准化、模块化组件，备件通用性高，日常维护工作量小。

3.5 性价比高

同等起重量和跨度条件下，单梁悬挂起重机的制造成本约为桥式起重机的50%~65%，是轻小型起重工程中经济性最优的方案之一。

四、适用范围

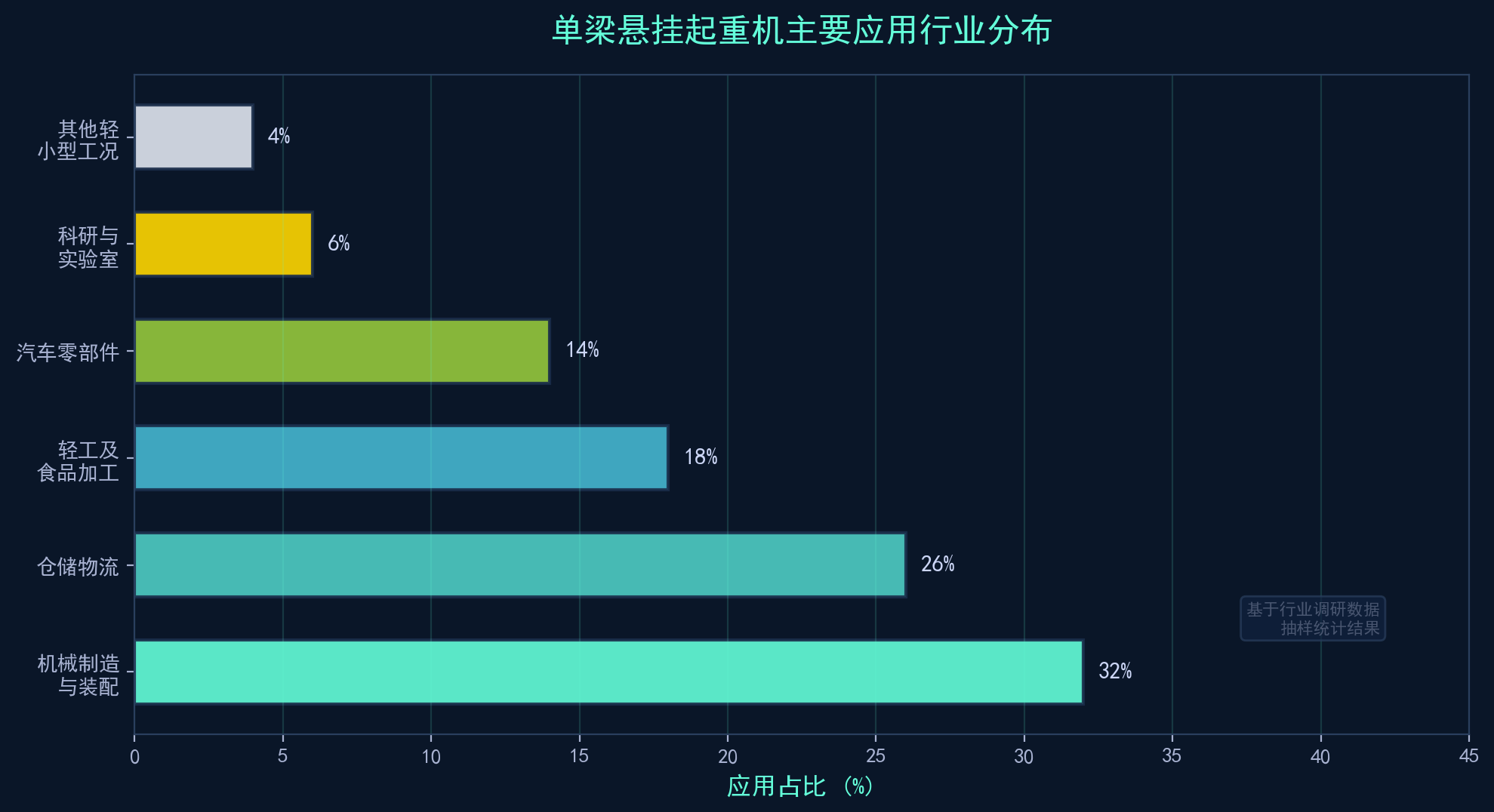

4.1 适用行业

• 机械制造与装配：用于零件搬运、工位间转运、设备维修吊装。
• 仓储物流：用于仓库货品装卸、出入库搬运、货架间转运。
• 轻工及食品：用于原料输送、成品打包、洁净车间内物料搬运。
• 汽车零部件：用于发动机、变速箱等总成件的装配线物料配送。
• 科研与实验室：用于实验设备的移位与安装。

4.2 适用工况

• 起重量≤10t，工作频次不高（平均每天≤100吊次）的轻级或中级工况；
• 厂房不具备设置牛腿的条件，或厂房结构无法承受桥式起重机的大轮压载荷；
• 对地面空间零占用要求严格，地面无法铺设轨道或地锚；
• 需要多台起重机在同一条轨道或多条交叉轨道上协同工作；
• 对设备采购预算有限，追求较高的性价比。

五、选型要点

1. 轨道选型与校核：根据起重量和跨度校核工字钢或H型钢的截面模量和挠度，确保满足承载要求。
2. 厂房结构验算：悬挂式起重机全部载荷通过吊点传给屋架，需由专业结构工程师验算吊点处的局部承载能力。
3. 起升速度选择：一般工况推荐常速+慢速（MD1型）或变频起升，兼顾效率和载荷定位精度。
4. 供电方式：大车滑线通常采用C型轨安全滑触线，小车（电动葫芦）采用电缆滑车或弹簧电缆。
5. 控制方式：地面手柄控制（有线/无线）、遥控器、或地面操作箱，根据操作距离和安全要求选择。

六、应用示意

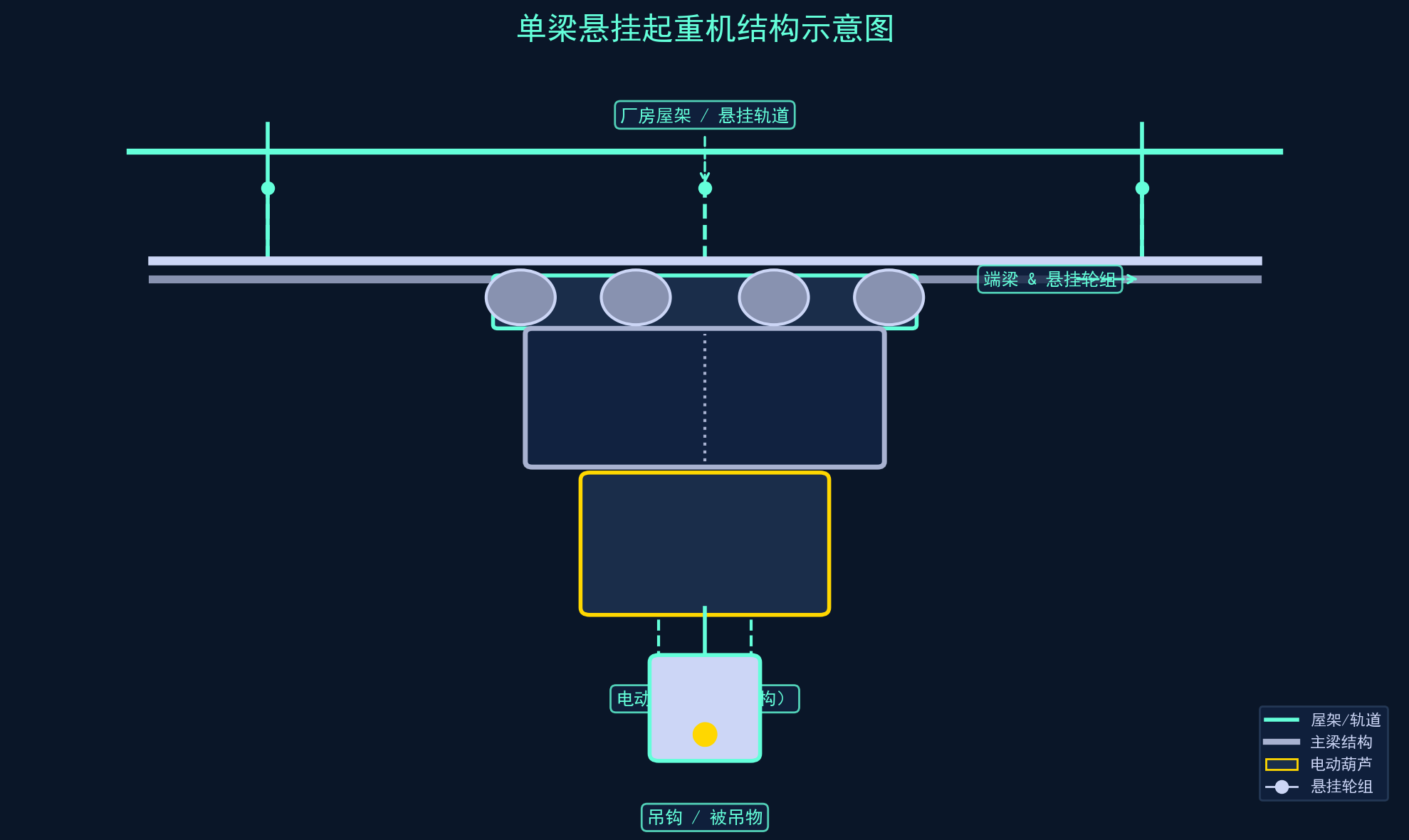

图1：单梁悬挂起重机典型结构示意（悬挂轨道 + 主梁 + 电动葫芦）
