单梁起重机钢丝绳与吊具的选用标准

1 摘要

单梁起重机作为工业生产和物流搬运的核心设备，其钢丝绳与吊具的正确选用直接关系到设备安全、使用寿命和作业效率。钢丝绳承受全部起升载荷，吊具则决定载荷的抓取方式与可靠性。本文依据 GB/T 3811—2008《起重机设计规范》、GB/T 10051《起重吊钩》以及 GB/T 20118《一般用途钢丝绳》等标准，系统阐述钢丝绳类型选择、直径计算方法、吊钩分类与吊具选型原则，并给出完整的报废判定标准和选型对照表，为工程技术人员提供可操作的参考依据。

2 钢丝绳类型选择

钢丝绳按捻制结构和股内钢丝数分为多种类型。单梁起重机最常用的三种结构分别为 6×19、6×37 和 6×61，各具不同性能特点：

2.1 6×19（粗钢丝、高强度）

由6股捻成，每股19根钢丝。钢丝直径较粗，耐磨性好、抗挤压能力强，适用于大起重量、工作级别较高的场合。但其柔韧性相对较差，不适合反复弯折的小直径滑轮。常用于 额定起重量 ≥ 10t 的主起升机构。

2.2 6×37（标准通用型）

每股37根钢丝，钢丝直径适中，兼具良好的柔韧性和耐磨性，是单梁起重机 最广泛采用的钢丝绳类型。适用于 3~16t 的中等起重量范围，对滑轮直径要求适中，弯曲疲劳寿命良好。

2.3 6×61（细钢丝、高柔性）

每股61根细钢丝，柔韧性最佳，可适应较小直径的滑轮和频繁弯曲的工况。但细钢丝耐磨性相对较弱，适用于起重量 ≤ 5t、工作频率高的轻小型起重机。

3 钢丝绳直径计算

钢丝绳的最小直径根据起重量、安全系数和工作级别确定。按 GB/T 3811，计算公式为：

也可采用等效安全系数法校核：钢丝绳破断拉力 ≥ 额定载荷 × 安全系数 K。单梁起重机各工作级别的安全系数选取如下：

工程经验：普通单梁起重机（A3~A4工作级）推荐安全系数 K=5.5；冶金/铸造等高温环境取 K=6.0~6.5。钢丝绳公称抗拉强度一般采用 1670 MPa 或 1770 MPa 级。

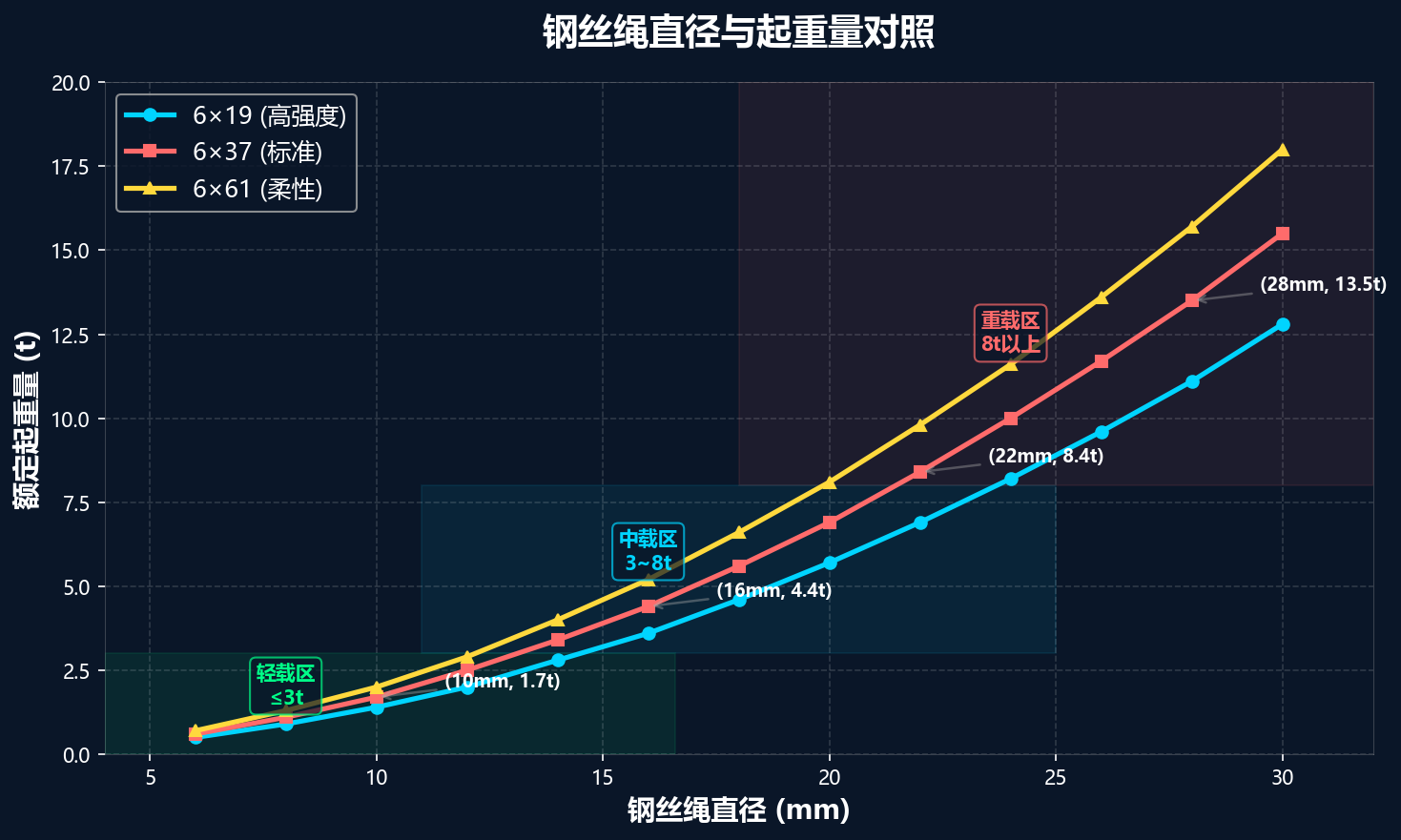

图1  钢丝绳直径与起重量对照（6×19 / 6×37 / 6×61，安全系数 K=5.5）

4 吊钩分类

吊钩是起重机最关键的取物装置。按制造工艺分为 锻造吊钩 和 板钩 两大类：

4.1 锻造吊钩

采用 DG20Mn 或 DG34CrMo 等优质合金钢整体锻造而成，具有组织致密、承载能力高的优点。按截面形状分为 梯形截面 和 T形截面。单梁起重机常用锻造单钩（直柄或环眼柄），额定起重量范围 1~20t。

4.2 板钩

由多片钢板叠合铆接而成，单片损坏可单独更换，适用于大起重量（≥20t）和承受冲击载荷的场合。板钩的自重较大，通常用于双梁或冶金起重机，单梁起重机较少采用。

4.3 防脱钩装置

GB/T 10051.5 强制性规定：所有起重吊钩必须配备防脱钩装置（安全舌片或弹簧锁片）。该装置在吊物意外摇摆时自动回弹封闭钩口，防止钢丝绳滑脱。防脱装置应确保在任意使用状态下均能有效工作，且不得影响吊钩的正常操作。

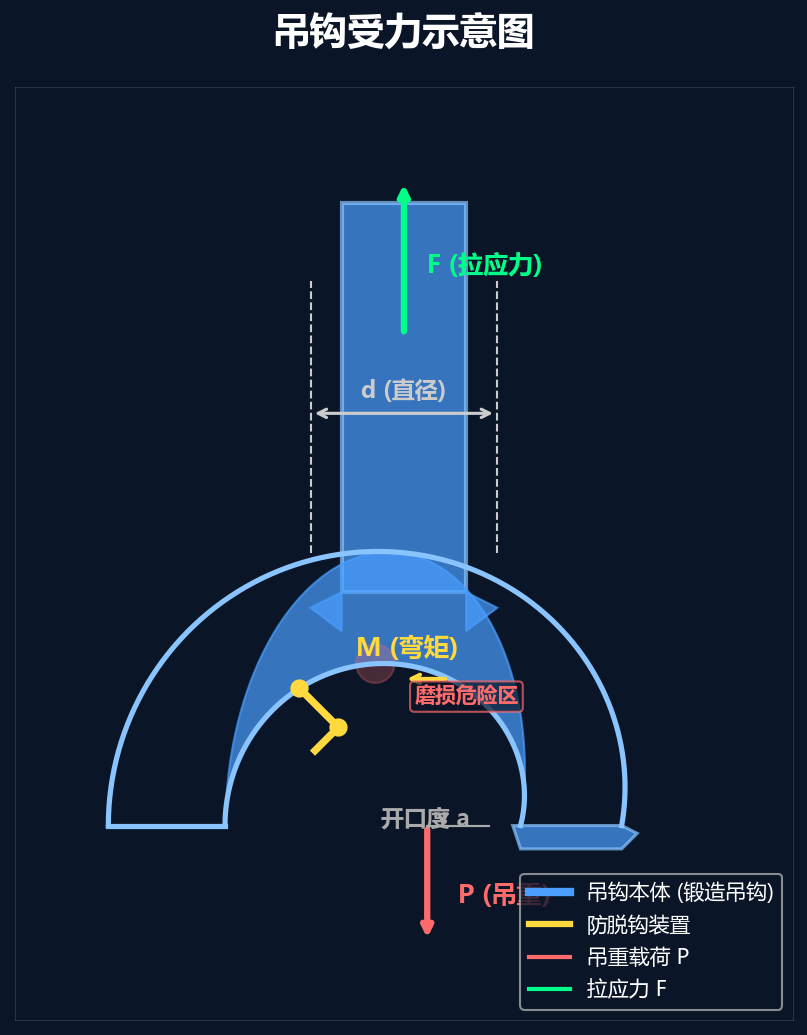

图2  吊钩受力示意图（含防脱钩装置、拉应力与弯矩分布）

5 吊具选型

吊具是将吊物连接到起重机吊钩的中间装置。按用途分为通用吊具和专用吊具，常用类型如下：

6 报废标准

钢丝绳和吊钩达到以下任一条件时必须立即报废：

6.1 钢丝绳报废标准

• 断丝数超标：在一个捻距长度内，外层钢丝断裂数达到总钢丝数的 10%（6×19为6根断丝，6×37为12根断丝，6×61为18根断丝）
• 直径减少：钢丝绳实测直径比公称直径减少 7%（因磨损或腐蚀）
• 腐蚀生锈：表面出现明显锈蚀、麻点，或内部锈蚀导致钢丝松动
• 变形：出现扭结、压扁、灯笼状、芯轴外露等塑性变形
• 过热损伤：钢丝绳被电弧灼伤或经过火烤
• 断股：整股断裂

6.2 吊钩报废标准

• 裂纹：吊钩表面或内部出现任何裂纹（目视或磁粉探伤发现）
• 开口度增大：钩口开口度比原尺寸增大 15%（塑性变形）
• 扭曲变形：吊钩扭转角度超过 10°
• 磨损量：危险断面（钩颈及弯曲处）磨损量达原尺寸的 10%
• 防脱装置失效：安全舌片卡滞、弹簧断裂或锁止功能丧失

7 选型对照表

8 结语

单梁起重机钢丝绳与吊具的选用是一项融合强度计算、材料科学和安全规范的系统工程。核心要点可归纳为：一算、二选、三检、四废——正确计算直径和选型，选择匹配的钢丝绳结构和吊具类型，坚持日常检查和定期探伤，严格执行报废标准不妥协。

随着起重机智能化水平的提升，钢丝绳在线监测系统（电磁检测、光纤应变传感）和 吊具防碰撞/防摇摆控制系统逐渐普及，可在运行过程中实时捕捉断丝、磨损、腐蚀等损伤信号，实现从”定期检修”向”状态维修”的跨越。建议有条件的单位将智能监测纳入设备管理体系中，全面提升钢丝绳与吊具的使用安全水平。
