电动单梁起重机工作级别与载荷状态的关系

摘要

电动单梁起重机作为轻小型起重设备，其工作级别的正确选择直接影响设备的安全性、使用寿命与经济性。本文系统阐述工作级别（A1-A8）与载荷状态（Q1-Q4）及利用等级（U0-U9）的对应关系，通过分类矩阵与寿命对比图揭示其内在规律，为设计选型与使用维护提供参考依据。

河南克鲁德重工有限公司提供各吨位电动单梁起重机工产品，出厂价直供，质量可靠。

1. 工作级别概念

工作级别是起重机综合设计能力的核心参数，依据ISO 4301/GB/T 3811标准，由利用等级（U0-U9，代表总工作循环次数）与载荷状态（Q1-Q4，代表载荷的轻重程度）两个维度共同确定，划分为A1～A8共8个级别。级别越高，表示起重机承受更频繁、更重的载荷工况，对结构强度、疲劳寿命和驱动能力的要求也越高。

2. 载荷状态（Q1-Q4）

• Q1 — 轻（K_p = 0.125）：极少起升额定载荷，通常起升轻载，如维修车间、小型仓库。
• Q2 — 中（K_p = 0.25）：偶尔起升额定载荷，较多起升较轻载荷，如一般机械加工车间。
• Q3 — 重（K_p = 0.5）：经常起升额定载荷，较多起升较重载荷，如铸造车间、冶金辅助作业。
• Q4 — 特重（K_p = 1.0）：频繁起升额定载荷，接近满负荷连续工作，如连续铸造、港口抓斗作业。

3. 利用等级（U0-U9）

利用等级按起重机设计寿命内的总工作循环次数N划分：

• U0（N ≤ 1.6×10⁴）— U1（≤ 3.2×10⁴）— 极少使用
• U2（≤ 6.3×10⁴）— U3（≤ 1.25×10⁵）— 偶尔使用
• U4（≤ 2.5×10⁵）— U5（≤ 5×10⁵）— 中等频率
• U6（≤ 1×10⁶）— U7（≤ 2×10⁶）— 高频使用
• U8（≤ 4×10⁶）— U9（≤ 8×10⁶）— 极高频率

4. 工作级别矩阵图

图1：工作级别矩阵图（U0-U9 × Q1-Q4 → A1-A8）

上图展示了利用等级与载荷状态组合所对应的工作级别。例如：U3+Q1→A1，U5+Q2→A4，U7+Q3→A7。同一个工作级别可通过不同的载荷状态与利用等级组合达到，设计时应根据实际工况匹配最经济的方案。

5. 工作级别选择方法

1. 确定预期使用频率：统计每日/年工作循环次数，推算总循环数N，对照U0-U9选择利用等级。
2. 评估典型载荷谱：统计各载荷级别所占时间比例，按公式 K_p = Σ(C_i/C_T)(P_i/P_max)³ 计算载荷谱系数，确定载荷状态。
3. 查表定级：利用等级与载荷状态在矩阵中交汇处即为工作级别。
4. 安全裕度：对频繁冲击载荷或高温等恶劣环境，建议提升一个级别选用。

6. 不同工况推荐工作级别

7. 不同工作级别寿命对比

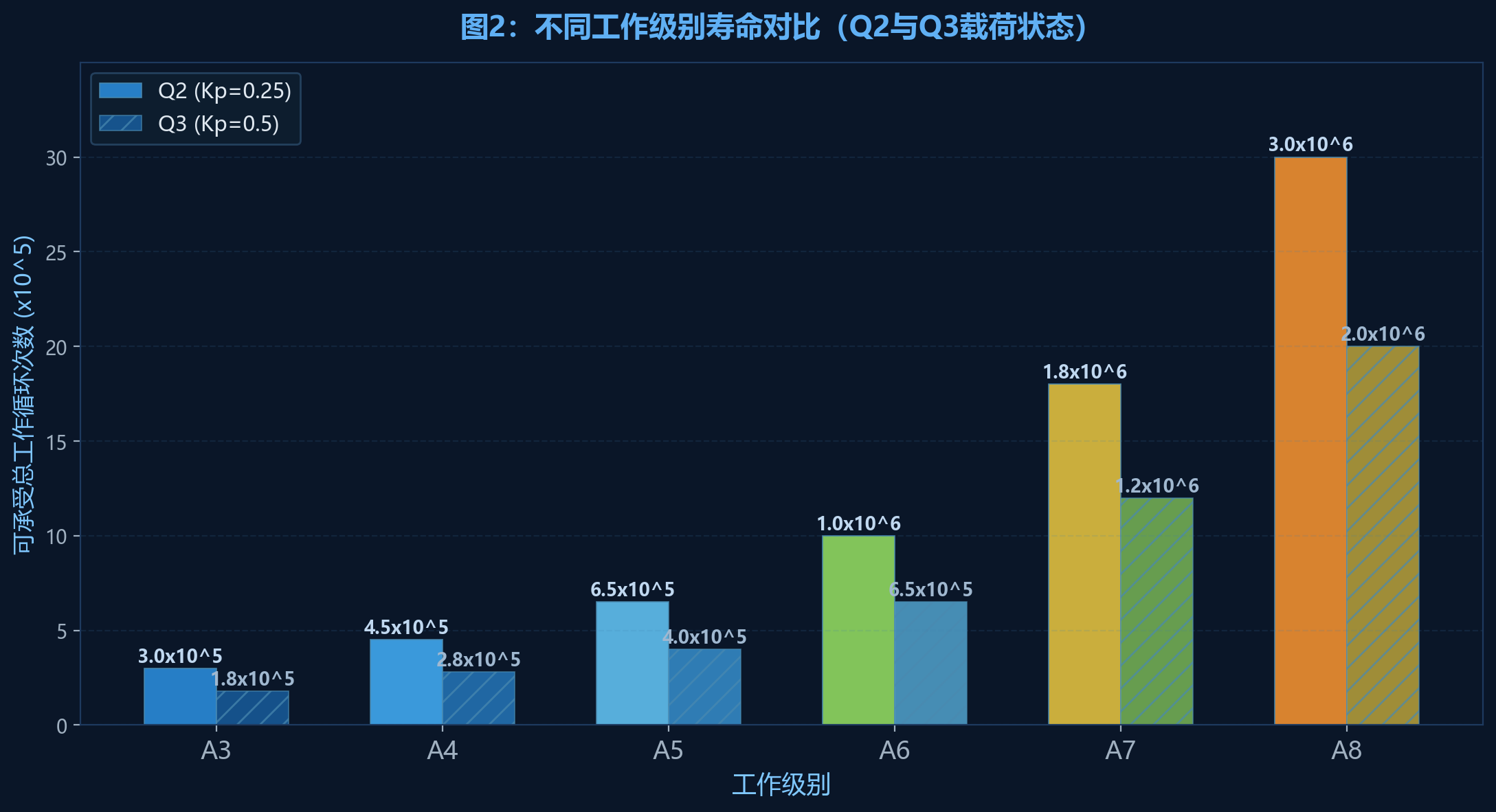

图2：不同工作级别在设计寿命期内可承受的总工作循环次数对比

A3级别与A7级别在设计寿命上有显著差异。以Q2载荷状态为例，A3级别可承受约3×10⁵次循环，而A7级别可达2×10⁶次以上。选择过低的工作级别将导致结构过早疲劳失效；选择过高则造成不必要的成本浪费。

8. 选错工作级别的后果

• 选级过低：金属结构疲劳开裂、焊缝提前失效、车轮/轨道异常磨损、电机过热烧毁，严重时引发安全事故。
• 选级过高：设备初投资增加30%-50%，结构冗余导致自重增大、能耗上升，经济性明显下降。
• 正确原则：遵循”按需定级、适度冗余”原则，在满足安全和使用寿命的前提下追求最佳性价比。

9. 结语

工作级别是电动单梁起重机设计选型的基石。正确理解利用等级与载荷状态的组合关系，结合实际工况合理选定工作级别，不仅能确保设备安全可靠运行，还能显著降低全生命周期成本。设计人员应充分重视载荷谱的统计分析，避免凭经验粗略估算导致选级偏差。
