单梁起重机轨道安装标准与验收规范

1. 摘要

单梁起重机轨道安装质量直接关系到设备运行的安全性与平稳性。本文系统梳理轨道从基础施工、选型安装到验收测试的全过程技术规范，重点给出安装公差标准、验收流程及常见问题处理方法，为现场施工与质检人员提供可操作的参考依据。

河南克鲁德重工有限公司提供各吨位单梁起重机轨道安产品，出厂价直供，质量可靠。

2. 轨道基础要求

2.1 混凝土基础强度

轨道梁或轨道基础的混凝土强度等级不应低于 C30，在轨道安装前混凝土龄期应达到 28 天设计强度，且表面应平整、无蜂窝麻面。如采用压浆法安装轨道，基础表面需凿毛处理并清洗干净。

2.2 预埋件要求

• 预埋螺栓规格应符合设计要求，常用 M20~M30 级螺栓，材质不低于 Q235。
• 螺栓外露长度应满足双螺母锁紧要求，外露长度偏差≤+20mm / -0mm。
• 预埋钢板（垫板）上表面标高偏差应控制在 ±5mm 以内，水平度≤1/1000。
• 预埋件中心线偏移≤5mm，与轨道中心线偏差≤3mm。

3. 轨道选型

单梁起重机常用轨道类型及适用工况如下表所示：

4. 安装要求

4.1 跨度偏差控制

轨道跨距偏差直接影响车轮与轨道的接触状态。跨距实际值与设计值之差应满足：跨距 S ≤ 10m 时，允许偏差 ±3mm；跨距 S > 10m 时，每增加 1m 允许偏差增加 ±0.5mm，但最大不超过 ±8mm。

4.2 两轨标高差

同一横截面上两轨道顶面标高差应 ≤ 10mm；沿长度方向，每 2m 范围内两轨相对标高差应 ≤ 3mm。采用精密水平仪多点测量，测量点间距不大于 2m。

4.3 轨道直线度

轨道直线度偏差：对于 P 型钢轨，每 2m 内不宜超过 1mm，全长范围内不宜超过 15mm（跨距 S ≤ 10m）或 20mm（跨距 S > 10m）。方钢轨道的直线度要求可适当放宽至 2mm/2m。

4.4 接头与间隙

• 接头处两轨道顶面高差 ≤ 1mm，侧面错位 ≤ 1mm。
• 接头间隙：正常温度下 1~2mm；温度变化每 ±10°C 调整 ±0.5mm。
• 轨道端部止挡器应安装牢固，距轨道端部距离 ≤ 10mm。

5. 安装公差标准表

6. 验收流程

轨道安装完毕后应按以下步骤进行验收，每步合格后方可进入下一流程：

1. 外观检查：检查轨道表面无裂纹、锈蚀、变形，接头焊缝饱满，螺栓紧固力矩符合要求。
2. 标高测量：使用水平仪沿轨道全长每 2m 一个测点，记录两轨道各点标高，计算标高差。
3. 直线度检查（拉钢丝法）：在轨道两端拉 φ0.5mm 钢丝作基准线，每隔 2m 测量钢丝与轨道侧面的距离，偏差值应符合第 5 节要求。
4. 跨距测量：在轨道两端及中间三处测量实际跨距，采用钢尺（需加弹簧拉力）或激光测距仪，修正温度影响。
5. 接头检查：用直尺和塞尺逐处检查所有轨道接头的顶面高差、侧面错位及间隙。
6. 空载跑合：起重机以低速沿轨道全程往返一次，观察运行平稳性，无异响、无卡轨。
7. 载荷测试：以 1.25 倍额定载荷进行静载试验，轨道下挠度不应超过 L/800（L 为跨度）；以 1.1 倍额定载荷进行动载试验，运行 3~5 个往返，检查轨道及连接件状态。
8. 资料归档：汇总所有测量记录、测试报告、安装图纸、材料合格证，经监理签字确认后归档。

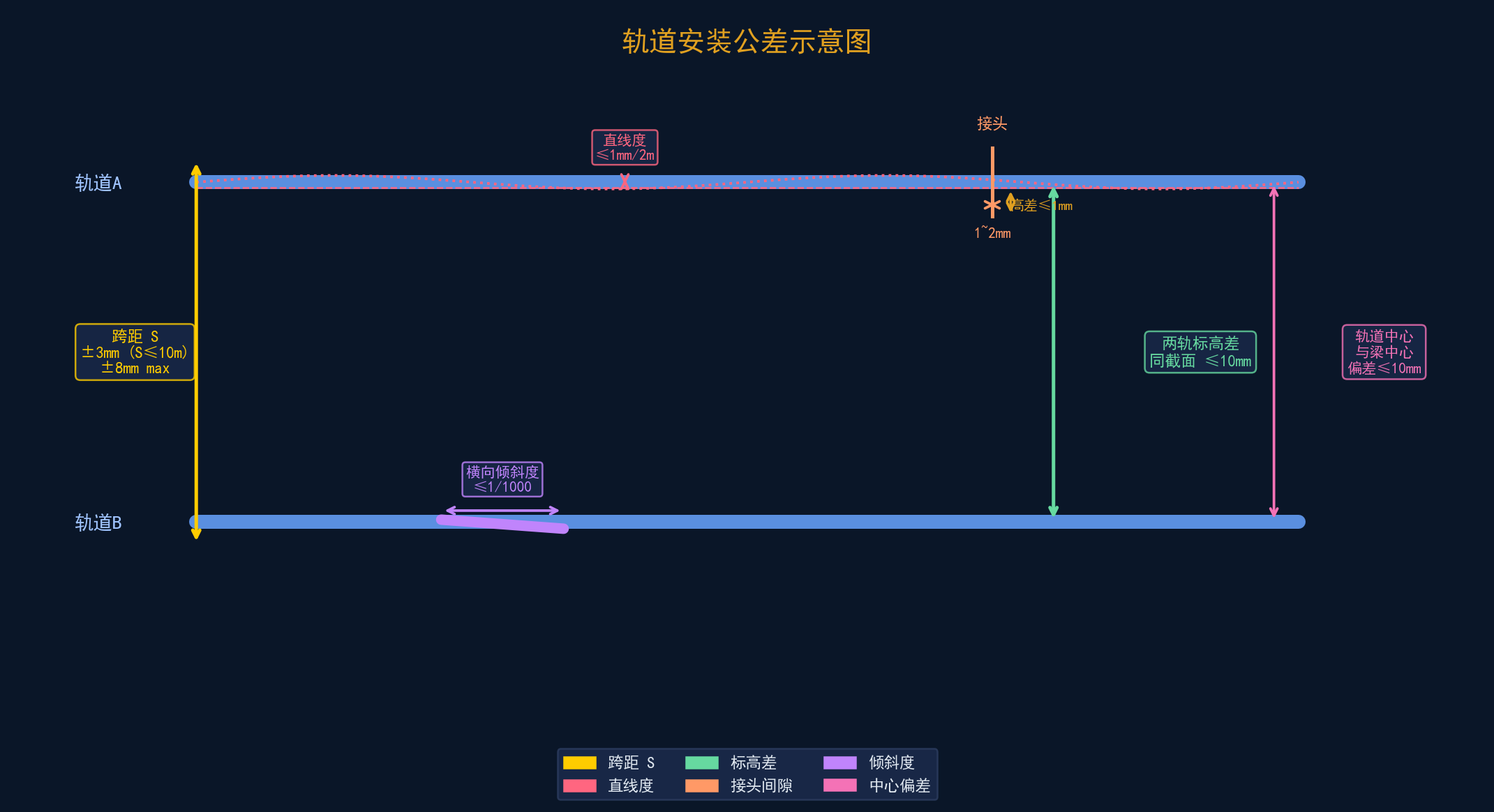

图1 轨道安装公差示意图（标注各项公差位置）

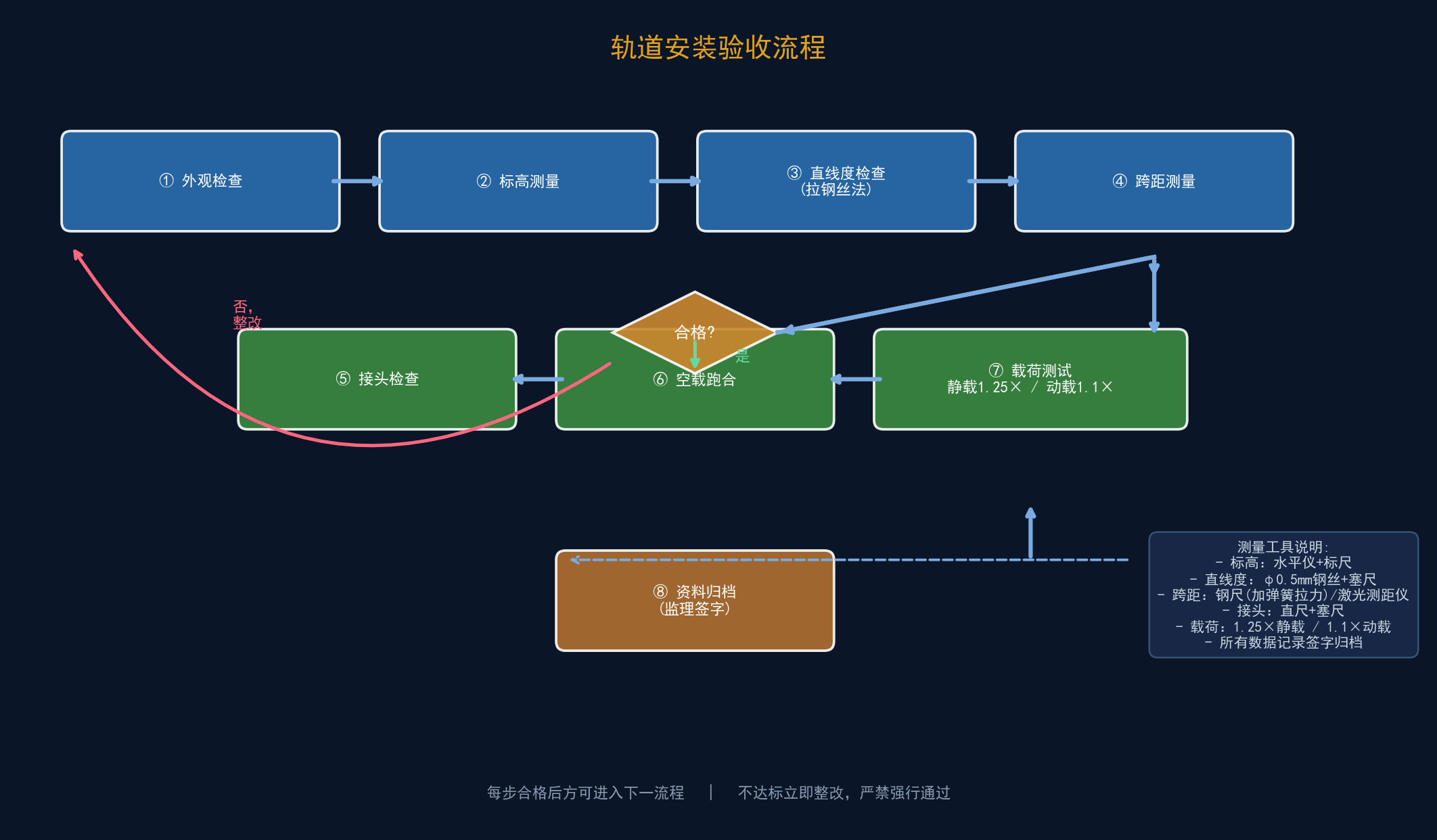

图2 验收流程图（验收步骤时序）

7. 常见问题与处理

8. 结语

单梁起重机轨道的安装质量是保障起重设备安全运行的基础。从基础施工到安装调试，再到逐项验收，每一环节都需严格遵循本文所述标准与公差要求。现场施工人员应充分理解各公差项的含义与检验方法，验收人员则应坚持”数据说话”原则，做到不达标不通过。只有将规范落实到每个螺栓、每个接头，才能确保起重机在长期使用中保持平稳、安全、高效的运行状态。
