第7篇：单梁起重机电气控制系统原理与维护

1. 摘要

单梁起重机是工业生产中应用最广泛的轻小型起重设备之一，其电气控制系统的稳定性直接关系到设备的安全运行与生产效率。
本文系统阐述单梁起重机电气系统的组成、主电路与控制电路的工作原理、保护元件的功能与整定方法，并结合实际维护经验
总结日常巡检项目与常见电气故障的快速排查流程。文中附电气系统框图与维护检查流程图，供现场技术人员参。也可参考电动单梁起重机电机功率选型：起升电机与运相关内容。考。

河南克鲁德重工有限公司提供各吨位单梁起重机电气控产品，出厂价直供，质量可靠。

2. 电气系统组成

单梁起重机电气控制系统由三大部分构成：

• 主电路：电源进线 → 断路器 (QF) → 接触器主触点 (KM) → 电动机（起升/大车/小车）。
• 控制电路：控制变压器（380V/220V→36V安全电压）→ 按钮站 → 接触器线圈 → 互锁与自锁回路。
• 保护电路：熔断器 (FU)、热继电器 (FR)、限位开关 (SQ)、超载限制器 (SC)、急停按钮 (SB0)。

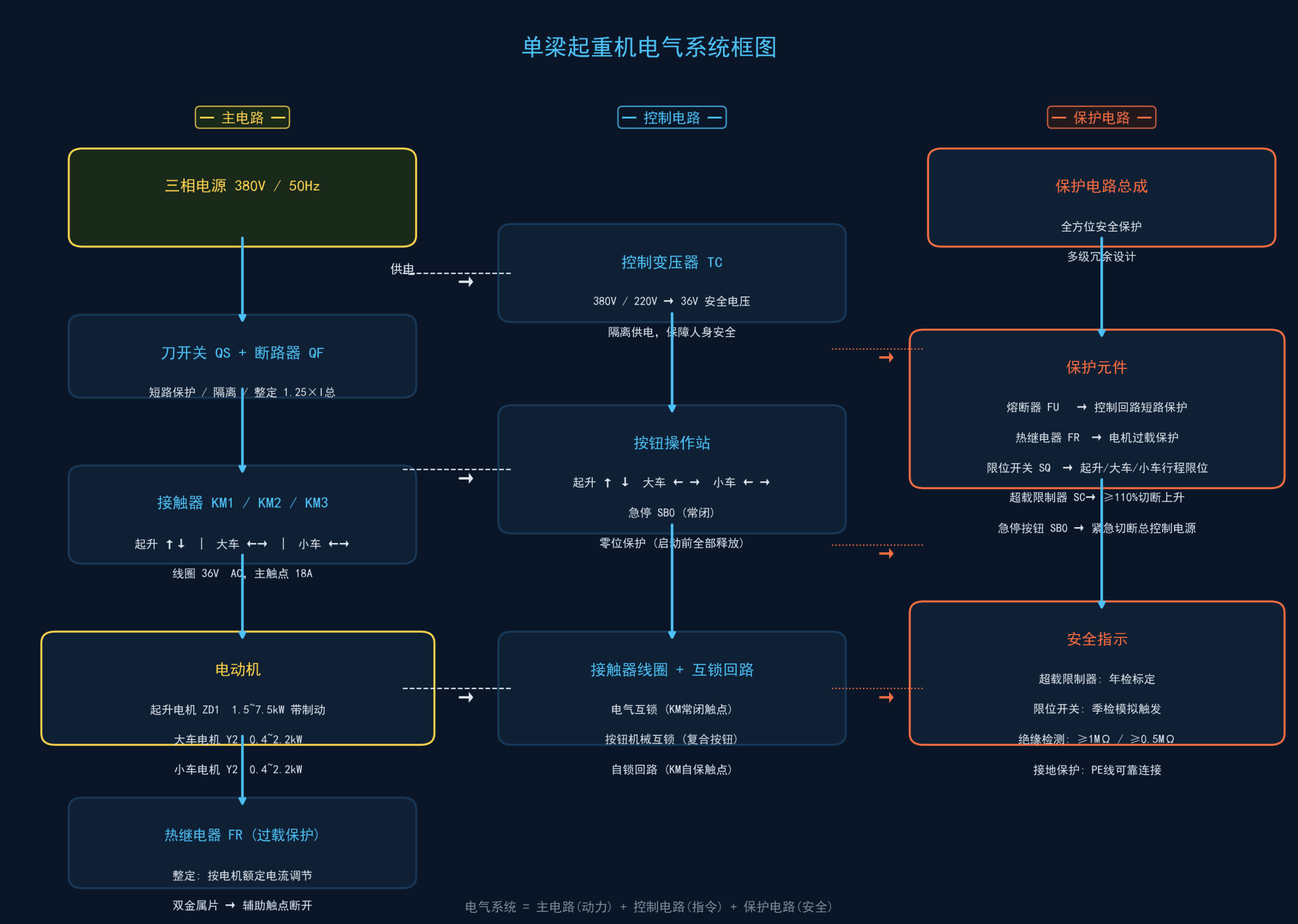

图1 单梁起重机电气系统框图

3. 主电路原理

主电路采用三相四线制供电（380V/50Hz），电源经刀开关 QS 引入总断路器 QF。
断路器兼具短路保护与隔离功能，额定电流按电动机总电流的 1.25 倍选择。

起升电动机采用绕线转子异步电机（带制动器），大车与小车电动机采用笼型异步电机。
接触器 KM1~KM3 分别控制起升上下、大车左右、小车前后。
每台电机前均串联热继电器 FR，实现过载保护。

主电路典型参数：

4. 控制电路原理

4.1 起升控制

起升上升：按下 SB1（上升）→ KM1 线圈得电 → 主触点闭合 → 电机正转起升 → 同时 KM1 辅助常开自锁，
辅助常闭断开 KM2 回路（互锁）。松开 SB1，自锁保持，直至碰到上限位 SQ1 或按下停止 SB0。
起升下降：按下 SB2（下降）→ KM2 线圈得电 → 电机反转下降 → 同理 KM2 常闭断开 KM1 回路。

4.2 大车 / 小车控制

大车左右与小车前后控制原理与起升类似，均为正反转互锁结构。
大车控制：KM3（左行）、KM4（右行），并联双重互锁（接触器常闭 + 按钮机械互锁）。
小车控制：KM5（前行）、KM6（后行），限位开关 SQ2、SQ3 串入对应方向回路。
所有方向均配置零位保护——启动前全部操作按钮处于释放状态，接触器线圈不得电。

5. 保护元件

6. 日常维护

6.1 触点清洁

接触器主触点与辅助触点每 500 小时或每季度检查一次。使用细砂纸（600# 以上）轻磨氧化层，
严禁使用锉刀，最后用无水酒精擦拭。银触点轻微发黑属正常现象，无需处理。

6.2 绝缘检测

用 500V 兆欧表测量主回路对地绝缘电阻，应 ≥1MΩ；控制回路 ≥0.5MΩ。
潮湿季节前后各测一次，记录在案。
若数值低于 0.5MΩ，需查找受潮点（电机接线盒、控制箱进线口）并烘干处理。

6.3 接线紧固

每半年使用扭矩螺丝刀检查主触头接线螺栓（推荐力矩 2.5~3.5 N·m），
控制端子排采用弹片式端子，检查导线有无松动、断股。对振动部位（大车滑触线、电机接线盒）
需额外增加弹簧垫圈防松。

7. 常见电气故障

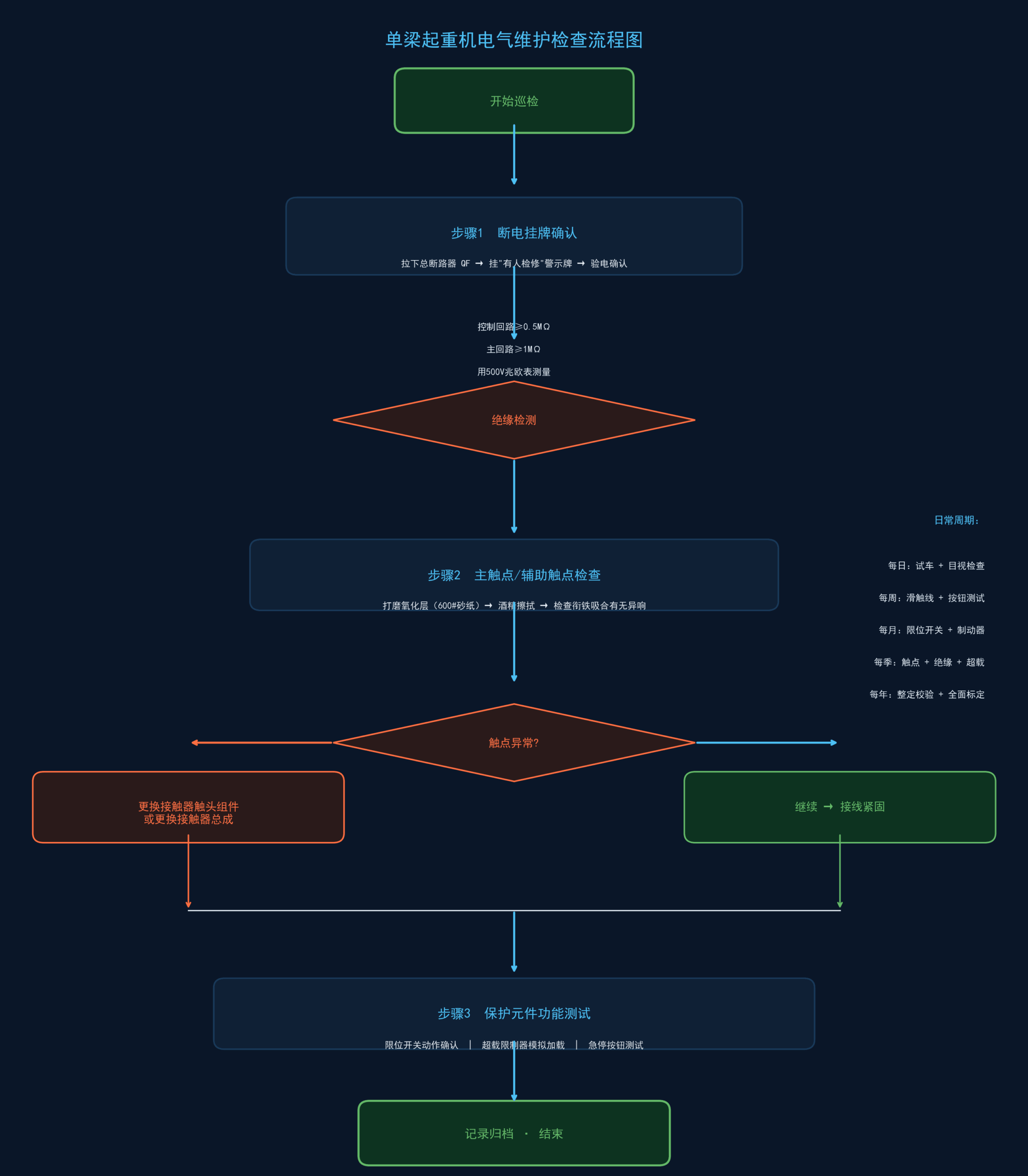

图2 单梁起重机电气维护检查流程图

8. 结语

单梁起重机电气系统的可靠性建立在”正确选型 → 规范接线 → 定期维护 → 快速排障”的闭环管理之上。
现场维护人员应熟悉主电路走向与控制逻辑，尤其掌握正反转互锁与限位保护的测试方法。
建议每台设备建立《电气维护日志》，记录绝缘值、触点状态、保护整定值及每次报警/故障的处置过程，
形成数据驱动的预防性维护体系，有效降低非计划停机时间。
