电动单梁悬挂起重机电气控制系统组成与常见故障分析

中国起重机标准号索引大全：GB/JB/T相关内容。”>

电动单梁悬挂起重机作为工业厂房中应用最广泛的物料搬运设备之一，其电气控制系统的可靠性直接决定了整机的运行安全性、作业效率和使用寿命。随着变频调速技术、PLC可编程控制和无线遥控技术的普及，现代电动单梁悬挂起重机的电气系统已从传统的继电器接触器控制发展为集成化、智能化的综合控制系统。本文结合河南鸿升起重机有限公司和河南克鲁德重工有限公司的产品技术实践，系统阐述电动单梁悬挂起重机电气控制系统的构成原理及各模块功能，深入分析运行中的常见故障模式与诊断方法，为设备运维人员提供系统化的技术参考。

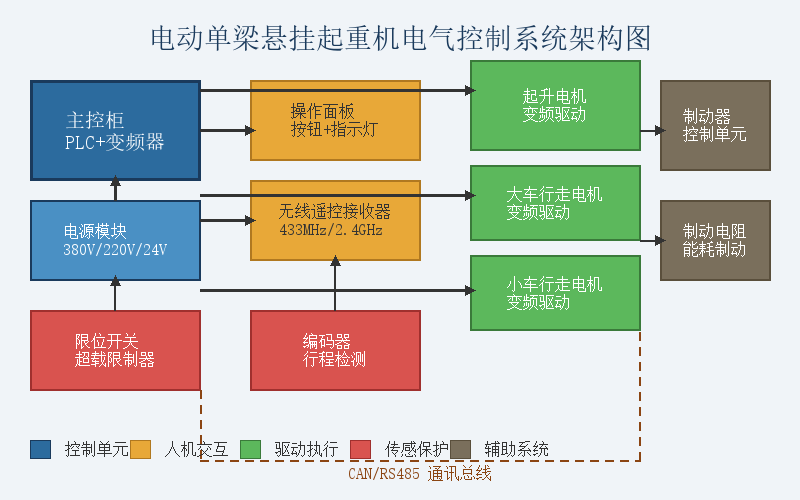

电气控制系统总体架构

电动单梁悬挂起重机的电气控制系统通常由电源供电单元、主控制单元、驱动执行单元、操作指令单元和安全保护单元五大功能模块构成。系统以三相380V/50Hz交流电源作为主电源，通过控制变压器降压为220V控制回路和24V安全回路供电。主控制单元采用PLC可编程控制器作为逻辑运算核心，配合变频器实现起升电机和大车、小车运行电机的无级调速控制，使起重机在启停和运行过程中实现平稳加减速，有效降低负载摇摆幅度。

在通讯架构方面，现代电动单梁悬挂起重机多采用CAN总线或RS485串行通讯方式，实现PLC与变频器、操作面板、传感器之间的数据交换。部分高端机型已开始采用工业以太网Profinet协议，将起重机控制系统纳入工厂整体自动化网络体系中。系统供电回路按照《起重机械安全规程》要求设置主断路器、总接触器及过流、过压、欠压、缺相等多重保护环节，确保设备在异常工况下能够自动切断电源，保障操作人员和设备安全。

各子系统功能与组成

电源供电单元

电源供电单元是电气系统的基础保障环节。主回路采用三相五线制供电（L1、L2、L3、N、PE），进线端安装塑壳断路器作为主电源开关和短路保护器件。控制回路通过控制变压器将380V降压至220V，为PLC、接触器线圈、中间继电器等工作电源。安全回路采用开关电源转换为DC24V，为急停按钮、安全门开关、限位开关传感器等提供安全特低电压。电源单元还包含浪涌保护器（SPD）、电源滤波器等辅助器件，用于抑制电网谐波干扰和雷击浪涌，保障控制系统的电磁兼容性。

PLC主控单元

PLC主控单元是电气控制系统的核心大脑。目前主流选型包括西门子S7-200 SMART、三菱FX3U、台达DVP系列等小型PLC。PLC接收来自操作面板按钮、遥控器接收模块、限位开关、编码器、超载限制器等输入信号，按照预设的控制程序进行逻辑运算和时序控制，输出信号控制接触器通断、变频器运行指令、制动器开闭、报警指示等执行动作。控制程序通常包含手动操作模式、点动模式、行程限位保护逻辑、互锁保护逻辑、故障自诊断等功能模块。PLC程序通过梯形图（LAD）或功能块图（FBD）编写，具有良好的可读性和可维护性。

变频驱动单元

变频驱动单元是实现起重机平稳运行的关键环节。起升机构通常采用专用起重机变频器，具备恒转矩输出特性、零速扭矩保持、制动电阻控制和再生制动功能。大车和小车行走机构则采用通用矢量变频器，配合编码器闭环控制实现精确的速度调节。变频器的主要参数设置包括加减速时间（通常为2~8秒）、运行频率范围（0~50Hz）、转矩提升系数、制动电阻功率等参数。在电气制动方面，变频器通过内置制动单元配合外接制动电阻，将电机再生电能转化为热能消耗，实现快速、平稳的制动效果。

操作指令单元

操作指令单元提供人机交互接口。按照安全规范要求，电动单梁悬挂起重机必须同时配备地面操作按钮站和无线遥控器两套操作装置。地面操作按钮站采用IP65防护等级，配置起升上/下、大车前/后、小车左/右六个方向动作按钮及总停急停按钮，按钮颜色和标识符合GB/T 5226.1标准要求。无线遥控器通常采用433MHz或2.4GHz频段，具备双向通讯功能，遥控距离不小于100米。遥控器与接收器之间采用滚动码加密技术，有效防止误操作和信号干扰。两台操作装置之间实现切换互锁，确保同一时间只有一台装置能够控制起重机。

安全保护单元

安全保护单元是电气控制系统中最重要的组成部分之一，直接关系到设备和人身安全。主要保护装置包括：起升高度限位开关（通常设置上极限和下极限两级保护）、行程限位开关（在大车和小车运行终端设置）、超载限制器（起重量达到额定载荷的95%时发出预警，达到105%~110%时自动切断起升上升和行走动力回路）、紧急停止按钮（蘑菇头自锁式，切断整机控制电源）、门限开关（电控柜门开启时切断控制电源）以及失压保护（电源断电恢复后防止自动重新启动）。所有安全保护装置必须经过型式试验和定期检验，确保其动作准确可靠。

常见电气故障分类与分析

根据河南鸿升起重机有限公司多年售后服务数据的统计分析，电动单梁悬挂起重机的电气系统故障约占整机故障总数的70%以上。按照故障部位和性质，可分为以下几大类：

电源系统故障

电源系统故障表现为整机无电、部分回路无电或电压异常。常见原因包括：主断路器跳闸（短路或过载引起）、控制变压器烧毁（匝间短路或输出侧短路）、熔断器熔断（选型偏小或负载突变）、三相电源缺相（接触器吸合异常或电压不平衡导致电机烧毁）。诊断时应首先测量进线端三相电压是否正常、相位是否平衡，然后逐级测量各电源模块输出电压。对于频繁跳闸的回路，应使用钳形电流表监测回路电流变化趋势，排查是否存在间歇性短路故障。建议每季度对电源接线端子进行紧固检查，防止因震动导致的接线松动发热故障。

控制回路故障

控制回路故障是电气故障中发生率最高的类型。常见现象包括：按下动作按钮无响应、动作方向错误、动作机构不动作但PLC指示灯正常、某个方向动作迟缓等。典型原因及处理方式为：接触器线圈烧毁或触点粘连（更换同规格接触器）、PLC输出点损坏（更换输出模块或使用备用点、修改程序）、中间继电器触点接触不良（清洁或更换继电器）、控制线路断线或接触不良（排查线路走向、重新接线或焊接）。对于PLC控制系统的故障，建议首先检查PLC各状态指示灯，通过编程软件在线监控程序运行状态和输入输出点位状态，快速定位故障点。在排除硬件故障后，还应注意检查控制程序是否存在逻辑错误或定时器参数设置不当的问题。

变频器及电机故障

变频器故障通常通过面板显示的错误代码进行识别。常见的变频器故障代码包括：过流（OC）、过压（OV）、欠压（UV）、过热（OH）、接地故障（GF）、电机过载（OL）等。过流故障多由电机绕组短路、机械卡阻或加减速时间设置过短引起；过压故障通常发生在制动过程中，制动电阻或制动单元损坏导致再生能量无法及时释放；欠压故障一般由电网电压波动或电源线路压降过大引起。电机故障则需要通过兆欧表测量绝缘电阻、万用表测量绕组直流电阻、使用示波器测量运行电流波形等方法进行综合诊断。对于行走电机可能出现的单相运行情况，可通过测量三相电流是否平衡进行判断。

传感器及限位开关故障

传感器和限位开关长期工作在振动、粉尘、湿度较大的恶劣环境下，故障率相对较高。常见故障类型为：触点接触不良（氧化或磨损导致信号时有时无）、动作杆卡滞（机械变形或异物卡阻导致限位失效）、感应距离变化（安装松动导致接近开关误动作或失效）、连接电缆破损（反复弯曲导致内部断线）。限位开关失效是起重机最危险的安全隐患之一，必须引起高度重视。建议每月对全部限位开关进行动作试验，每半年对限位开关的机械部分进行润滑和间隙调整。对于接近式限位开关，应使用专用感应测试片检查其感应距离是否在技术指标范围内。超载限制器的传感器每年应由具有资质的计量检测机构进行标定校准，确保称重精度满足±5%的技术要求。

通讯及操作系统故障

无线遥控系统故障主要表现为遥控距离缩短、操作响应迟钝、乱码或错误动作。常见原因包括：遥控器电池电量不足（电压降至额定值70%以下时可能出现通讯中断）、接收天线接触不良或位置不当（应保持天线垂直向上并远离金属物体）、同频段干扰（多台起重机在同一区域作业时可能发生频率干扰）、接收模块故障（内部电路板受潮或元器件老化）。对于遥控器故障，应首先检查电池电压，然后通过频道对码操作重新配对。在多台起重机共用的工作区域，建议采用跳频扩频技术与地址编码相结合的方式，避免遥控信号串扰。对于有线操作按钮站，需要重点检查电缆拖链内的电缆是否因反复弯曲而出现内部断芯，通常通过抖动电缆观察故障是否重现的方法进行判断。

故障诊断流程与方法

建立规范化的电气故障诊断流程，可以大幅缩短故障定位时间，降低停机损失。推荐的故障排查步骤为：首先询问操作人员故障发生时的工况和现象（起吊重量、动作方向、异常声响等），然后通过目视检查观察电控柜内继电器指示灯状态、变频器故障代码、接线端子有无发热变色、电缆有无破损等可见异常。在初步检查后，使用万用表和钳形表测量关键点电压和电流，对比正常值进行判断。对于间歇性故障，可采用振动试验（轻轻敲击可疑元件观察故障是否复现）和加热试验（用电吹风加热可疑区域观察故障是否消失）等方法辅助定位。

预防维护与改进措施

降低电气系统故障率，关键在于实施预防性维护策略。河南克鲁德重工有限公司推荐的做法包括：制定电气系统日常检查表，操作人员每日开机前检查急停按钮、限位开关、各动作方向和制动器状态是否正常；每月对电控柜进行除尘、紧固接线端子、检查接触器触点磨损程度；每季度测量一次电机绝缘电阻（应不低于0.5MΩ），测试变频器制动电阻阻值是否在标称范围内；半年进行一次全部限位开关的动作点校准，检查电缆拖链内的线缆有无磨损。另外，建议在电控柜内安装温湿度传感器和防潮加热器，保持柜内温度高于环境温度5~10℃，有效防止凝露导致的电气短路故障。

对于老旧设备的技术改造，可考虑将继电器控制系统升级为PLC变频控制系统，虽然前期投入约为整机价格的8%~12%，但变频改造后起制动冲击减少60%以上，电机电流冲击降低40%，电控系统故障率下降约50%，通常在1~2年内即可通过降低维修成本和减少停机损失收回投资。同时，新增故障诊断与远程监控功能，通过网络将起重机运行数据和报警信息上传至管理平台，实现故障预警和定期保养提醒，进一步提升设备管理的智能化水平。
