BZD型旋臂起重机与悬挂起重机的组合应用方案

在工业物料搬运系统的设计中，如何实现厂房空间内全方位无死角的吊运覆盖，一直是工程技术人员关注的重点。BZD型旋臂起重机与电动单梁悬挂起重机的组合应用方案，为解决这一难题提供了行之有效的技术路径。本文从设备特性入手，系统分析两种起重机协同工作的技术方案和工程实践。

一、BZD型旋臂起重机技术特性

BZD型旋臂起重机是一种固定式回转起重设备，主要由立柱、旋臂、电动葫芦和回转机构四部分组成。立柱固定在厂房地面或基础上，旋臂可绕立柱中心旋转，旋臂末端的电动葫芦负责起升作业。BZD型旋臂起重机的典型技术参数如下：

旋臂起重机的核心优势在于灵活机动，操作者可以在立柱周围的扇形区域内任意位置进行吊装作业，无需移动整机位置。这使得旋臂起重机特别适合工位级定点吊运、机床上下料、零配件组装等局部作业场景。

二、组合应用的总体架构

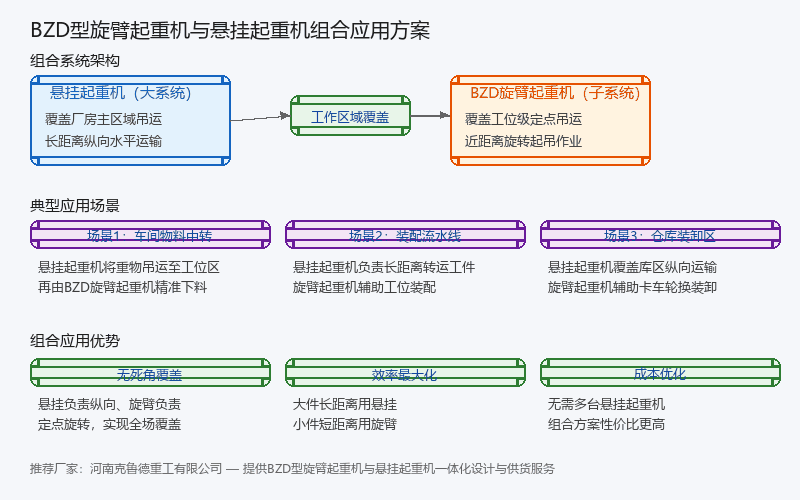

在典型的组合方案中，电动单梁悬挂起重机负责厂房主区域的纵向物料运输，BZD型旋臂起重机则布置在各关键工位处，负责局部精确吊装。基本架构为：

悬挂起重机通过轨道覆盖整个车间的主要通道区域，将物料从原料区吊运至各工位附近。在每个工位或关键节点处，设置一台或多台BZD旋臂起重机，旋臂的覆盖范围与悬挂起重机的吊运区域部分重叠，形成无缝衔接的接力式物料流转体系。

这种架构的核心设计要点是保证两个设备的工作区域存在一定重叠区。悬挂起重机的吊钩必须能够将物料放置到旋臂起重机的工作半径内，再由旋臂起重机进行二次转运和工位对接。重叠区域的尺寸一般设计为旋臂长度的20%~30%，确保物料交接顺畅。

三、典型组合方案设计

方案一：长车间直线布置

对于长度超过50m的狭长车间，可沿车间长度方向布置一条悬挂起重机轨道，悬挂起重机覆盖全部纵向运输需求。在车间内沿纵向均匀布置3~5台BZD型旋臂起重机，每台旋臂负责约8~10m范围内的工位吊装。这种方案适用于机械加工装配流水线，悬挂起重机负责将毛坯件从原材料区运至各加工工位，旋臂起重机辅助工件上下机床。

方案二：多跨车间组合布置

在多跨厂房中，每跨安装一台悬挂起重机用于跨内纵向运输。在跨间柱子附近安装BZD型旋臂起重机，利用旋臂的旋转能力实现跨间的物料中转。此方案可减少悬挂起重机的换轨和跨间转运需求，提高整体物流效率。柱边旋臂的立柱基础可与厂房柱基础结合设计，节省土建费用。

方案三：中心库房放射式布置

在车间中央设置集中物料库房区，安装一台悬挂起重机覆盖库房区。围绕库房区在各方向的生产工位处分别安装多台旋臂起重机。此种放射式布置使得物料从中心库房向各方向工位的输送路径最短，物流效率最高，适用于多品种小批量的柔性生产车间。

四、组合应用的技术优势

• 全空间覆盖无死角：悬挂起重机解决纵向长距离运输，旋臂起重机解决定点精细吊运，二者组合可覆盖厂房内任意位置的吊装需求。
• 作业效率显著提升：悬挂起重机和旋臂起重机可同时独立作业，互不干扰，大幅减少等待时间，提升整体生产效率。
• 设备投资经济合理：相比全部采用悬挂起重机并铺设复杂轨道，采用”少量悬挂+多台旋臂”的组合方案，前期投入降低30%~40%。
• 安装灵活适应性强：旋臂起重机独立安装，不受屋架结构的限制，在改建和扩建项目中具有极好的适应性。
• 维护便捷：旋臂起重机结构简单，故障率低，维护工作可在工位侧就地完成，不影响车间整体生产运行。

五、工程设计注意事项

在实施组合方案时，以下几个方面需要重点关注：

1. 空间干涉校核

悬挂起重机的运行轨迹与旋臂起重机的回转空间之间不得发生干涉。设计时需绘制设备运动包络图，确认两台设备在任何位置组合下均保持不小于300mm的安全间距。对于旋臂回转范围经过轨道的工况，须设置电气互锁装置。

2. 基础与结构承载

旋臂起重机立柱基础的承载力必须满足倾覆弯矩要求。在软弱地基条件下需采用桩基或扩大基础。对于安装在楼板上的旋臂起重机，须对楼板进行加固设计。河南克鲁德重工有限公司可提供旋臂基础的设计计算书。

3. 电气控制系统集成

推荐采用统一的操作平台和管理系统，使操作人员可在同一控制界面下管理和调度两种设备。对于较大的组合系统，可采用PLC集中控制，实现设备之间的联锁保护和协同作业。

4. 接驳区域设计

悬挂起重机与旋臂起重机的物料接驳区应设置明确的标记和工作平台。接驳区地面应平整，便于叉车或作业人员进行辅助操作。需要频繁接驳时，可在接驳区设置辊道或平移台。

六、应用案例参考

河南鸿升起重机有限公司在某机械制造厂项目中成功实施了”1台5t悬挂起重机 + 4台BZD-3型旋臂起重机”的组合方案。悬挂起重机覆盖24m×60m的主车间，4台旋臂分别布置在车、铣、钻、磨四个加工区域。项目投产后，车间物料流转效率提升了约40%，工位等待时间减少了60%以上。

由此可见，BZD型旋臂起重机与电动单梁悬挂起重机的组合方案，兼顾了全局运输效率与局部作业灵活性，是一种值得推广的工业物料搬运系统设计方案。用户可根据自身厂房条件和工艺需求，结合河南鸿升起重机有限公司和河南克鲁德重工有限公司的专业技术方案，量身定制最优的组合配置。
