低净空电动单梁悬挂起重机的设计特点与选型优势

在工业厂房建设中，建筑净空高度直接制约着起重机的选型和物料搬运方案。对于许多老旧厂房改造项目或因工艺限制需要降低厂房建设高度的新建项目，低净空电动单梁悬挂起重机凭借其紧凑的结构设计和优异的空间利用效率，成为解决空间限制问题的理想方案。本文以低净空电动单梁悬挂起重机为核心对象，从结构设计原理出发，系统分析对比各类低净空实现方式的技术特点，并结合实际工程应用案例阐明选型中的关键考量因素，帮助设备采购和工程技术人员做出科学决策。

低净空设计的工程背景与需求

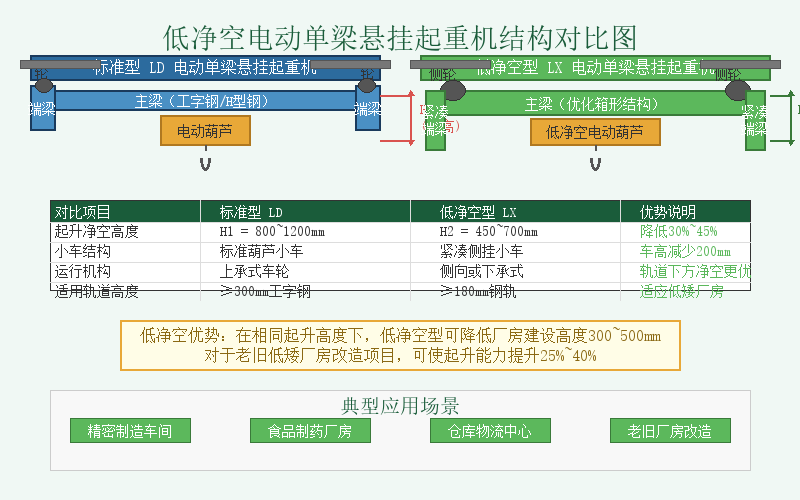

常规电动单梁悬挂起重机在结构设计上，起升机构（电动葫芦）位于主梁上方或下部，运行小车沿主梁下翼缘行走。这种传统布局的缺陷在于：从轨道顶面到吊钩最高位之间存在较大的功能高度差（通常称为”起升净空高度”H1），一般需要800~1200mm。在厂房净空有限的情况下，起升净空高度过大直接压缩了有效起升高度，限制了可搬运物料的最大高度。特别是在精密制造、食品加工、医药生产等行业，由于工艺设备高度较大、管线密集，对起重机的低净空需求尤为迫切。

低净空电动单梁悬挂起重机通过优化结构布局，使起升净空高度降低至450~700mm，相比传统设计降低30%~45%。这意味着在相同厂房高度下，用户可以获得更多的有效起升空间，或者在满足相同起升高度的前提下，显著降低厂房建设高度——通常每降低100mm净空高度，可节约厂房土建造价约1.5%~2.5%。对于新建项目，低净空起重机带来的土建投资节约往往可以覆盖设备本身的大部分采购成本。

低净空实现的核心技术方案

目前行业内主流的低净空实现技术方案主要有三种，分别适用于不同的工况条件和使用要求。河南克鲁德重工有限公司和河南鸿升起重机有限公司在各自产品系列中均采用了差异化的技术路线，以满足不同应用场景的需求。

紧凑型葫芦方案

紧凑型葫芦方案是目前应用最广泛的低净空设计方式。该方案的核心是对电动葫芦结构进行重新设计，将起升电机与卷筒采用同轴布置或上下布置方式替代传统的平行布置方式，大幅减小葫芦整体的高度尺寸。同时，将运行小车与葫芦本体做一体化设计，取消中间连接梁，使葫芦与轨道之间的间距缩小到最小值。这种方案可将净空高度降低约25%~35%，且对现有制造工艺改动较小，成本增加相对有限。河南鸿升起重机有限公司的LX系列低净空产品即采用紧凑型葫芦方案，起升净空高度最小可达到0.45倍轨道间距，在5吨级产品中实现了550mm的净空高度。

侧挂式葫芦方案

侧挂式葫芦方案是进一步降低净空高度的高效技术路线。其设计思路是将电动葫芦悬挂于主梁的侧面而非正下方，使葫芦卷筒与主梁高度方向重叠，从而将葫芦的高度从净空尺寸中完全释放出来。运行车轮侧向安装于端梁上，轨道安装于主梁侧上方。这种方式可将净空高度降低40%~50%，特别适用于起升净空高度要求极为严苛的项目。该方案的局限在于：侧挂结构对主梁的扭转刚度要求较高，且由于偏载影响，葫芦起升吨位通常限制在10吨以下。同时，侧挂式在安装调试时的难度有所增加，需要更精确的轨道直线度和平行度控制。

下承式运行机构方案

下承式运行机构方案通过改变运行机构的布置方式来降低净空高度。在传统上承式方案中，车轮位于轨道上表面，整个起重机在轨道下方运行；而下承式方案将车轮置于轨道内侧或下翼缘下方，轨道本身位于起重机小车上方空间内。这种方式可以充分利用轨道两侧及上方空间布置葫芦和小车，使净空高度降低约30%~40%。下承式方案的优点在于车轮与轨道的接触方式更有利于轨道下方的空间利用，且运行平稳性较好；缺点是对轨道截面形状有特殊要求（通常需要专用轨道），通用性不如标准工字钢轨道，限制了其在改造项目中的应用。河南克鲁德重工有限公司开发的DTS型低静空产品采用的就是下承式运行机构配合侧挂葫芦的组合方案，在3吨级产品中实现了420mm的超低净空。

结构设计的关键技术特点

主梁截面优化设计

低净空起重机的主梁设计需要在满足刚度和强度要求的前提下，尽可能减小截面高度。传统LD型单梁起重机主梁多采用工字钢或焊接H型钢，而低净空起重机主梁广泛采用优化箱形截面或变截面设计。箱形截面具有良好的抗扭刚度，特别适合侧挂式和小车偏载较大的工况。通过有限元分析进行拓扑优化，在保证主梁跨中挠度不超过L/700的前提下，可将主梁高度降低15%~20%。主梁材料通常采用Q355B及以上等级的低合金高强度钢，在相同承载能力下减轻自重约8%~12%，进一步降低了对厂房轨道的载荷要求。

端梁及运行机构优化

端梁是连接主梁与轨道运行机构的关键部件，在低净空设计中承担着承上启下的重要作用。优化后的端梁采用铸造或焊接箱形结构，宽度尺寸较传统设计减小约30%，使整机更加紧凑。运行机构方面，车轮直径由传统的Φ150~250mm减小为Φ120~180mm，并采用高精度深沟球轴承或圆锥滚子轴承，降低运行阻力和噪音。车轮材质选用65Mn或42CrMo合金钢，经淬火热处理后表面硬度达HRC50~55，显著提高耐磨性能。对于采用轮边减速驱动的大车运行机构，减速机直接与车轮轴集成，省去了中间传动轴，减少了传动级数和能量损耗。

起升机构特殊设计

低净空起重机的起升机构在有限空间内需要实现与标准机型相当的起升高度和起升速度。为此，设计中通常采用以下措施：卷筒采用大直径短长度设计，在相同容绳量下减小卷筒长度尺寸；钢丝绳采用多层缠绕方式，但必须配备排绳器和压绳装置，确保多层缠绕时不发生乱绳；导绳器采用耐磨尼龙材料，减小摩擦损耗和噪音。起升电机采用变频调速专用电机，在确保低速大扭矩起吊特性的同时，通过优化电磁设计使电机长度缩短10%~15%。制动器采用双盘式直流电磁铁制动器，制动力矩大、响应速度快，且轴向尺寸紧凑。

选型优势与应用效益分析

在经济效益方面，低净空电动单梁悬挂起重机的最显著优势是降低厂房建设投资。以一座跨度18m、长度60m的单层工业厂房为例，采用低净空起重机可使厂房檐口高度从8.5m降低至6.5m，直接减少外墙、屋架、钢柱等结构用钢量约18%，节约土建投资约15~25万元。同时，由于厂房体积减小，空调、通风、照明等基础设施的能耗降低约12%~15%，运营成本持续受益。在现有厂房的改造项目中，低净空起重机无需改造厂房结构即可提升起升能力，避免了因厂房改造带来的停产损失和工程费用。

典型应用场景与选型建议

低净空电动单梁悬挂起重机在以下应用场景中具有突出的技术经济优势：

在选型时，需综合考虑以下关键因素：实际起升高度需求、厂房现有净空高度、轨道安装条件、起重量等级和工作级别。一般建议：当厂房净空高度在4.5~6m时优先选用低净空型；6~7.5m时标准型与低净空型均可考虑，需结合经济性比较；7.5m以上时标准型即可满足使用需求。对于需要频繁吊运较长物料的工况（如模具更换），低净空起重机额外增加的有效起升空间可显著提升作业效率。另外，需要注意低净空起重机对轨道安装精度的要求通常高于标准型，轨道直线度公差应控制在±5mm/6m以内，安装验收时应严格把关。

随着新材料、新工艺的不断发展和工业厂房建设标准的持续提高，低净空电动单梁悬挂起重机的技术性能和产品可靠性将继续提升。未来，通过采用高强度铝合金材料、碳纤维增强复合材料等轻量化材料，以及伺服电机直接驱动、无绳起升等新型技术，低净空起重机的结构将进一步紧凑化，应用范围也将从现有工业领域扩展到更多特殊环境下的物料搬运场景。
