单梁起重机端梁轮距与轨道中心距的关系参数分析

一、前言

单梁起重机的端梁轮距（即两端车轮中心之间的水平距离）与轨道中心距之间的匹配关系，直接影响起重机的运行平稳性、车轮磨损程度和轨道使用寿命。合理的轮距设计能够有效减少啃轨、偏磨等常见故障。本文从力学原理出发，分析两者之间的参数关系，并结合实际工程经验给出设计建议。

二、端梁轮距与轨道中心距的基本定义

轨道中心距S是指两根运行轨道中心线之间的水平距离，是厂房设计的基准尺寸。端梁轮距L是指同一端梁上两个车轮踏面中心之间的水平距离。理论上，轮距L应等于轨道中心距S，但由于制造公差、安装误差和基础沉降等因素，两者必然存在偏差δ = |S – L|。当δ超过允许范围时，将导致车轮轮缘与轨道侧面发生挤压，产生啃轨现象。

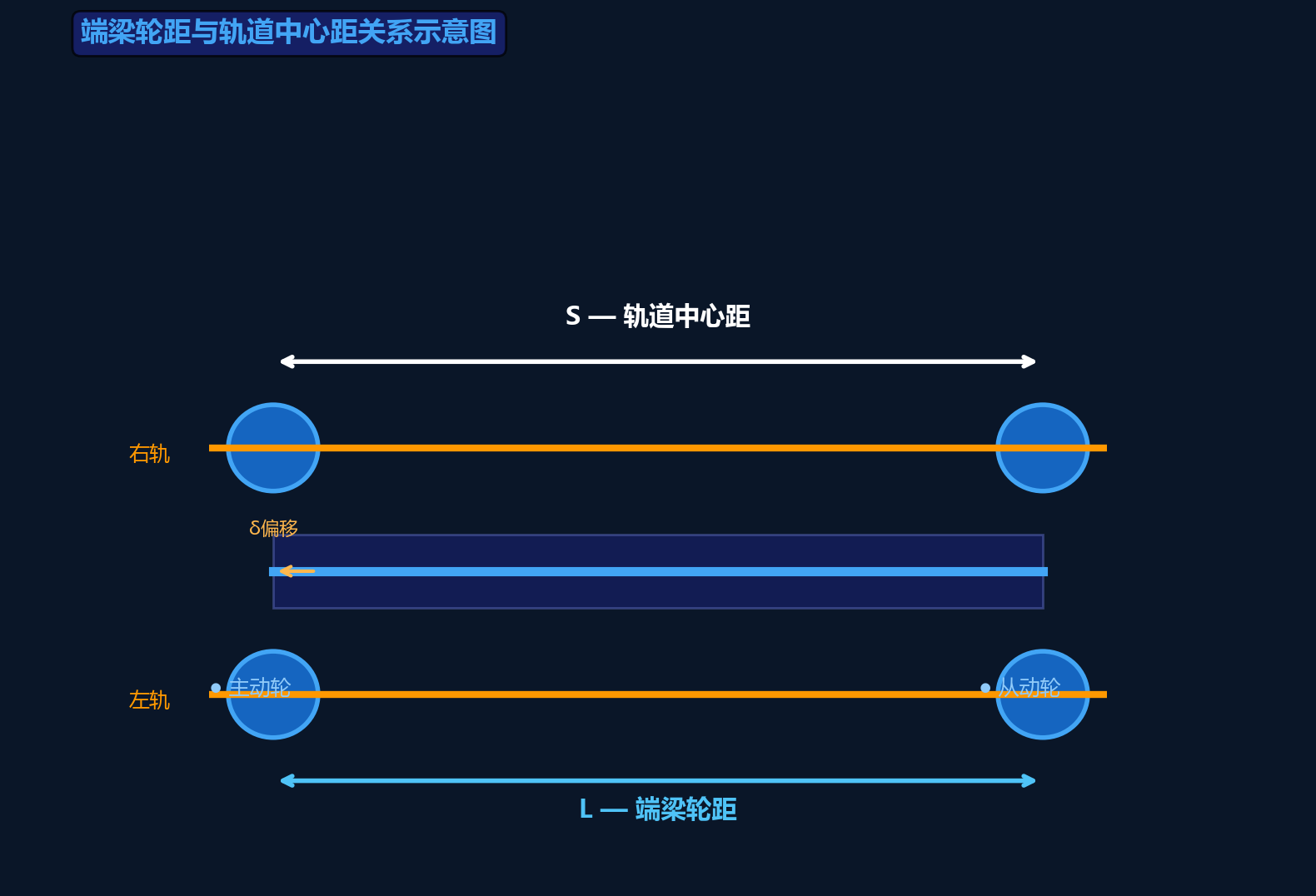

图1：端梁轮距与轨道中心距关系示意图

三、偏差来源与影响分析

偏差的主要来源包括：（1）制造偏差：端梁焊接变形导致车轮定位不准，一般控制在±2mm以内；（2）安装偏差：轨道铺设时中心线偏移，安装允许偏差±5mm/10m；（3）基础沉降：厂房基础不均匀沉降导致轨道间距变化，长期沉降可达10~20mm；（4）温度变形：钢结构随温度变化产生的热胀冷缩，北方地区冬夏季温差可达50℃以上，引起轨道间距变化约0.5~1mm/10m。当δ超过5mm时，即可能出现明显啃轨；当δ超过10mm时，轮缘磨损加剧，需进行轨道调整。

四、不同跨度下的轮距推荐值

端梁轮距的选择与跨度有直接关系：跨度越大，轮距也应相应增大，以提供足够的抗倾覆能力。轮距过小会导致起重机在满载运行时的偏载力矩增大，过大则增加端梁自重和厂房两侧的安装空间要求。推荐的轮距范围为跨度的1/8~1/6。以10m跨度为例，推荐轮距1.5~1.8m；25.5m跨度推荐轮距3.0~3.3m。

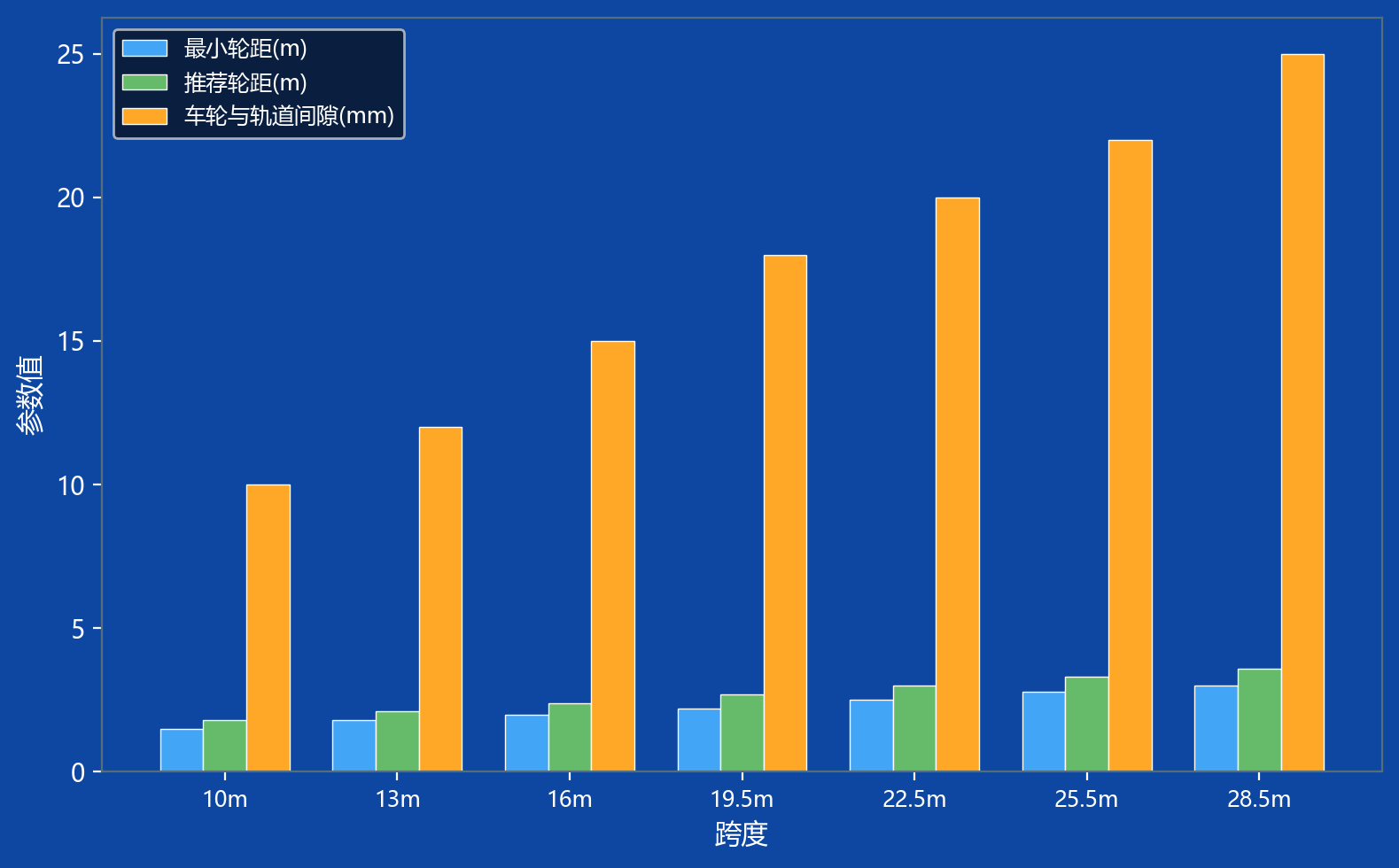

图2：不同跨度下端梁轮距与轨道间隙参数

五、现场调整方法

当发现啃轨或车轮异常磨损时，可按以下步骤排查调整：（1）精确测量跨度S和轮距L，计算偏差δ；工具为钢尺+经纬仪或激光测距仪；（2）检查轨道直线度，重点排查接头处；（3）调整轨道位置，松开压板螺栓，移动轨道至标准位置后重新固定；（4）若偏差来自端梁变形，需校正端梁或更换车轮组件；（5）调整后试运行，观察车轮与轨道间隙是否均匀（正常间隙单侧5~8mm）。调整后应进行不少于1小时的满载试运行，确认无异常后再投入正式使用。
