LDA型电动单梁起重机轨道型号与P型钢轨参数对照表

一、前言

LDA型电动单梁起重机的轨道选型是起重机安装工程中的关键环节。正确的轨道型号不仅保证起重机的平稳运行，还直接关系到设备的使用寿命和作业安全。本文系统整理LDA型电动单梁起重机在不同起重量下的适配轨道型号，并详细列出P型钢轨的关键截面参数，为选型设计和安装施工提供参考依。也可参考出口型单梁桥式起重机选型——Single相关内容。据。

二、轨道型号选择原则

轨道型号的选择主要依据起重机的最大轮压和钢轨的接触应力。LDA型单梁起重机轨道采用P型钢轨（工字钢轨），按GB/T 11264-2012标准制造。选型时应确保钢轨顶面宽度与车轮踏面宽度匹配，钢轨截面惯性矩足以承受轨道安装后的横向弯曲载荷。一般情况下，P38及以上型号的钢轨在轨顶宽度上满足大多数电动单梁起重机的运行要求。

图1：LDA型电动单梁起重机轨道型号选择对照表

三、P型钢轨与QU型钢轨的选择

5t以下单梁起重机通常选用P18~P38型钢轨，5~16t选用P38~P50型钢轨，20t及以上可选用QU70型起重机专用钢轨（YB/T 5055-2014）。选择钢轨时除考虑轮压外，还需注意钢轨的定尺长度（通常为12.5m），接头位置应避开车轮频繁碾压区。对于有振动载荷或频繁启停的场合，建议选用高一级别的钢轨型号。

四、轨道安装要求

轨道安装应满足以下要求：轨道顶面水平度偏差≤±5mm/10m；两条轨道同一截面高度差≤±5mm；轨道中心线直线度≤±2mm/10m；轨道接头间隙2~4mm，伸缩缝按当地温差每10m预留约5mm；轨道固定采用压板方式，压板间距≤600mm。轨道与基础连接采用预埋螺栓或化学锚栓，螺栓直径≥M20。

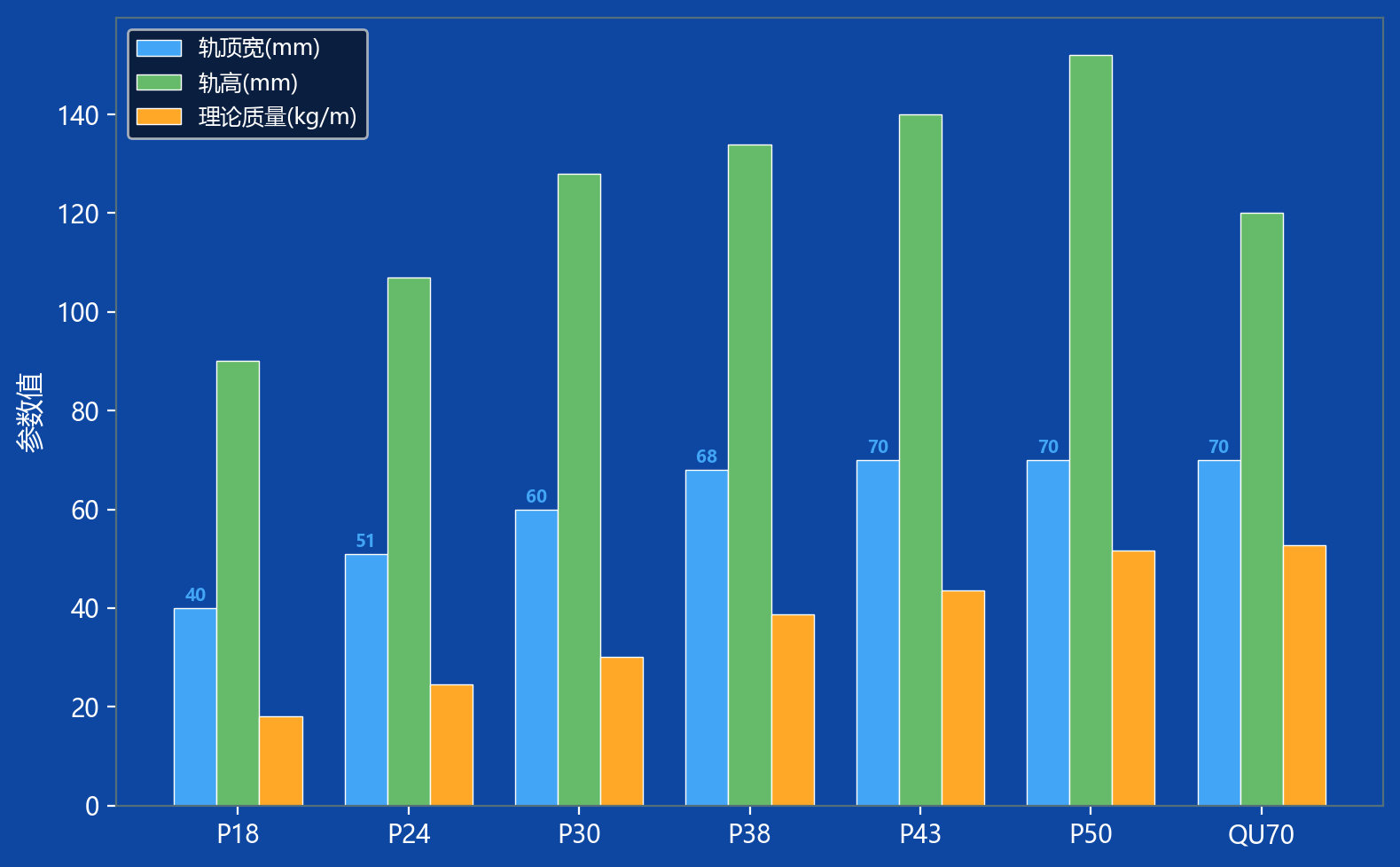

图2：P型钢轨关键截面参数对比

五、轨道日常维护要点

轨道在使用过程中应定期检查：轨顶磨损量（P型钢轨允许磨损≤8mm，QU型≤10mm）；轨道接头高低差≤1mm，侧向偏差≤1mm；压板螺栓紧固状态，松动率不应超过5%；轨道表面裂纹，发现裂纹立即停机处理；轨道接地电阻≤4Ω。每年至少进行一次全面检测，并建立轨道维护台账。

本文源自爱起重（i.qizhongji.com）技术专栏
