单梁起重机选型必看：外形尺寸与厂房空间匹配单梁起重机外形尺寸与厂房空间匹配指南：预留空间参数详解

一、前言

单梁起重机的外形尺寸与厂房空间的匹配是选型设计中的关键环节。合理的空间预留不仅关系到起重机的正常作业，还影响安装维护的便捷性和长期运行的安全性。本文从起重量、跨度、起升高度、净空高度等核心参数出发，系统分析单梁起重机与厂房空间的匹配要。也可参考不同吨位单梁起重机价格影响因素分析相关内容。求。

二、核心空间参数

单梁起重机与厂房空间匹配涉及以下几个核心参数：（1）跨度S——即两端轨道中心距，决定厂房宽度方向的空间利用；（2）起升高度H——从地面到吊钩最高位置的垂直距离，决定厂房高度方向的有效空间；（3）净空高度——轨道顶面至屋架下弦的高度，决定起重机结构能否通过；（4）极限位置尺寸——吊钩的最小极限位置，影响覆盖范围。

根据GB/T 3811-2008《起重机设计规范》和JB/T 1306-2008《电动单梁起重机》标准，LDA型单梁起重机在不同起重量下的推荐跨度范围为1t/10m至20t/28.5m，起升高度标准为6~24m，加高方案可达30m。

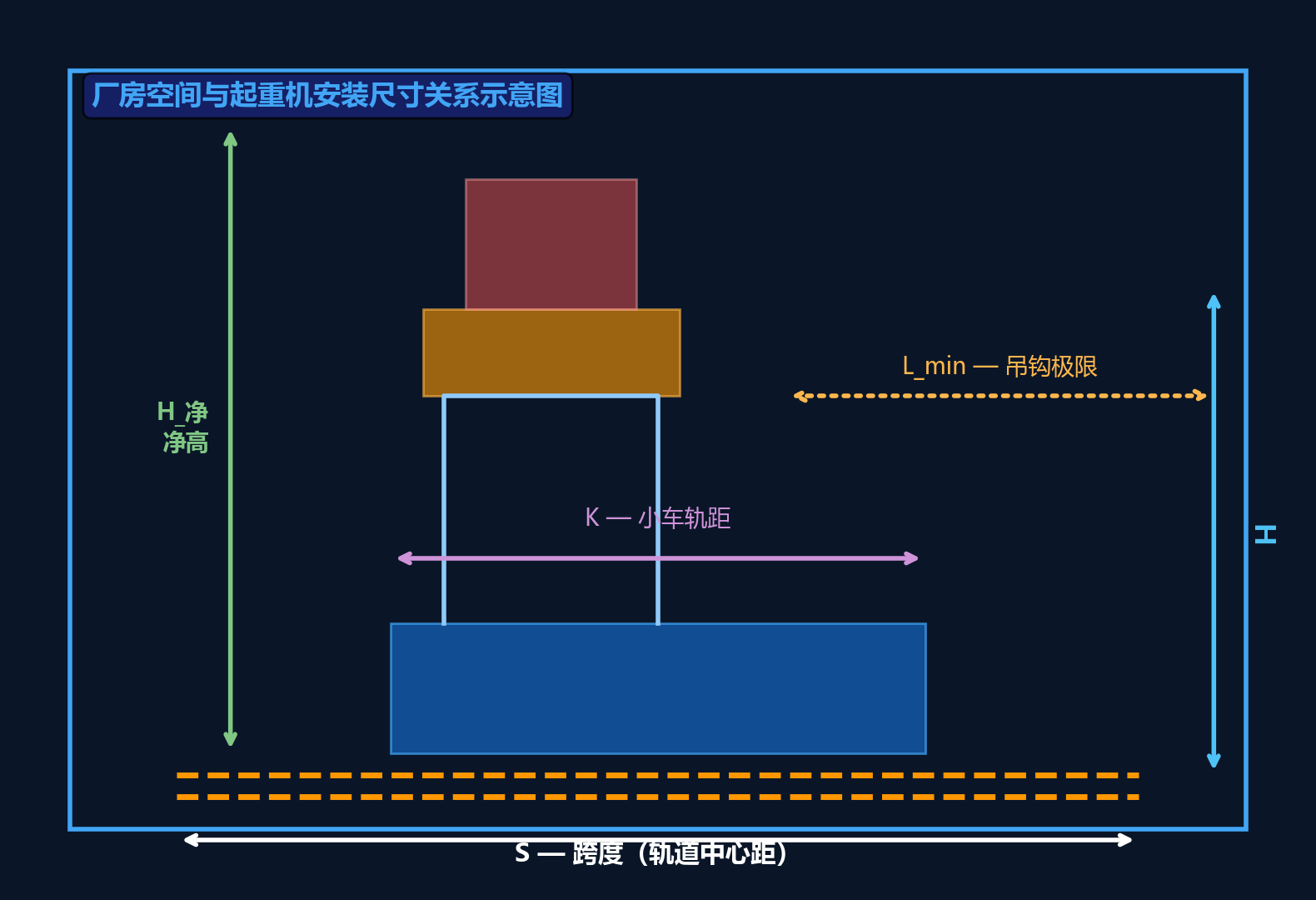

图1：厂房空间与起重机安装尺寸关系示意图

三、跨度与厂房宽度的匹配

起重机跨度S应略小于厂房跨度，两端需预留足够的安装空间。单侧安装空间一般要求：轨道中心至厂房立柱内侧≥300mm；轨道安装面下方应留出≥200mm的间隙，便于调整和维护。

四、净空高度与起升高度的计算

厂房净空高度H_净 = 起升高度H + 吊钩至轨道面距离h1 + 主梁高度h2 + 电动葫芦高度h3 + 安全余量(≥200mm)。以5t-19.5m标准配置为例：起升高度12m + 电动葫芦高度约0.8m + 主梁高度约1.0m + 运行机构高度0.3m + 安全余量0.3m ≈ 14.4m，即厂房净高至少需14.5m。

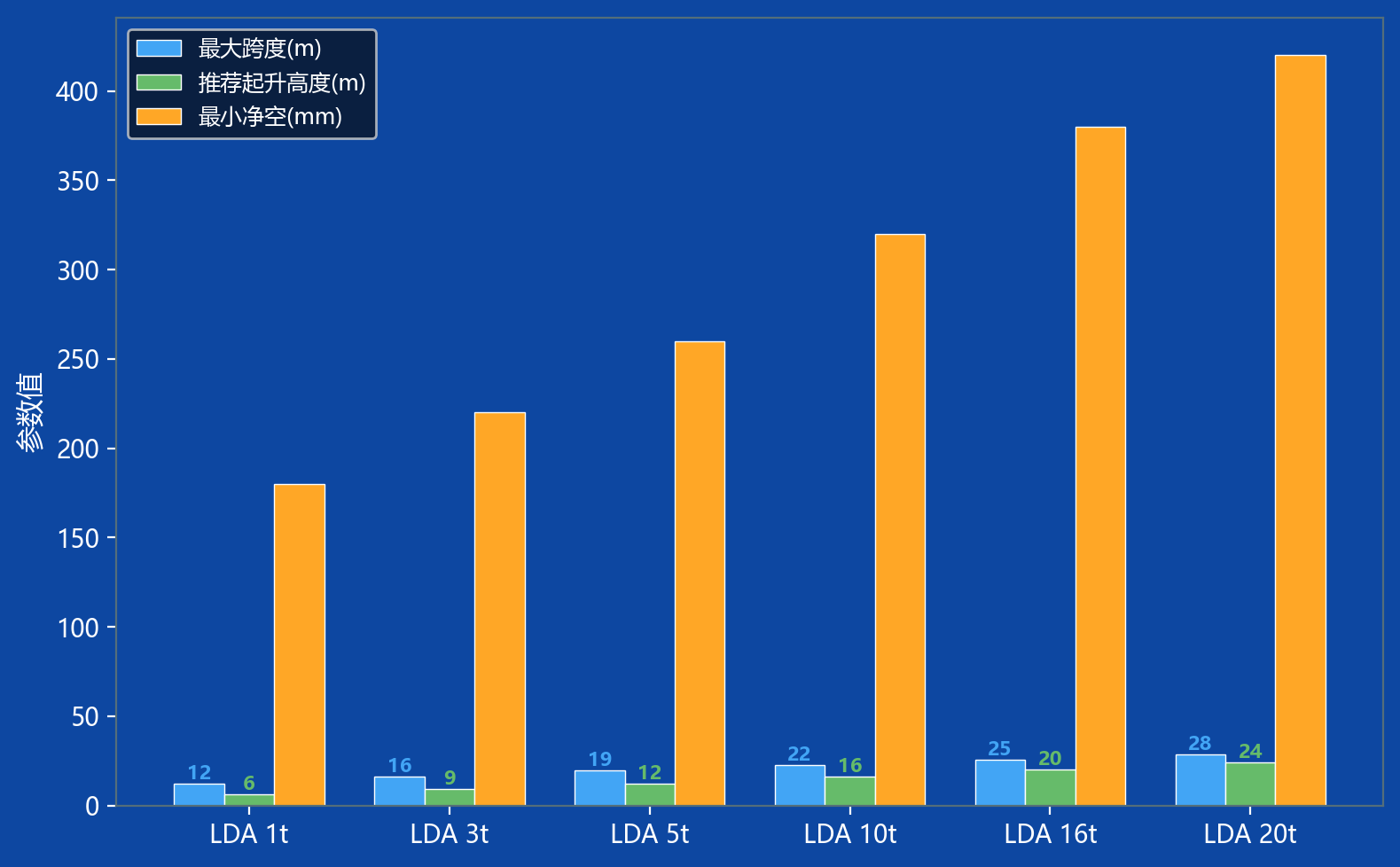

图2：不同吨位单梁起重机空间参数推荐值

五、极限位置与覆盖范围

吊钩极限位置是影响覆盖范围的关键参数。吊钩至轨道端部的最小距离一般在300~500mm之间，具体数值取决于端梁结构和电动葫芦型号。厂房两端操作盲区宽度约为吊钩极限距离的2倍。以10t单梁起重机为例，每端极限距离约400mm，意味着两端共800mm为操作盲区，该区域内的作业需通过辅助设备完成。

六、安装维护空间

除主要尺寸参数外，还需特别注意：轨道两端应设置行程限位挡块和缓冲器，预留≥500mm的缓冲行程；电气滑触线应安装在操作人员对面一侧，距地面高度不低于2.5m；检修通道宽度≥600mm，供电缆滑车和维修人员通行；屋架下弦不得与起重机任何运动部件干涉，安全间距≥100mm。

本文源自爱起重（i.qizhongji.com）技术专栏
