桥式起重机小车架结构设计优化：钢板焊接与型钢梁方案对比

一、优化目标

• 减重优先：小车自重每降1t，主梁和端梁的受力同步减小
• 刚度兜底：满载挠度控制在轮距的1/700以内，吊点偏斜量不超过3mm
• 工艺收敛：减少焊缝道数，控制焊接变形，提高制造一次合格率
• 规格归一：板材厚度统一为6mm、8mm、10mm三档，方便下料与库存管理

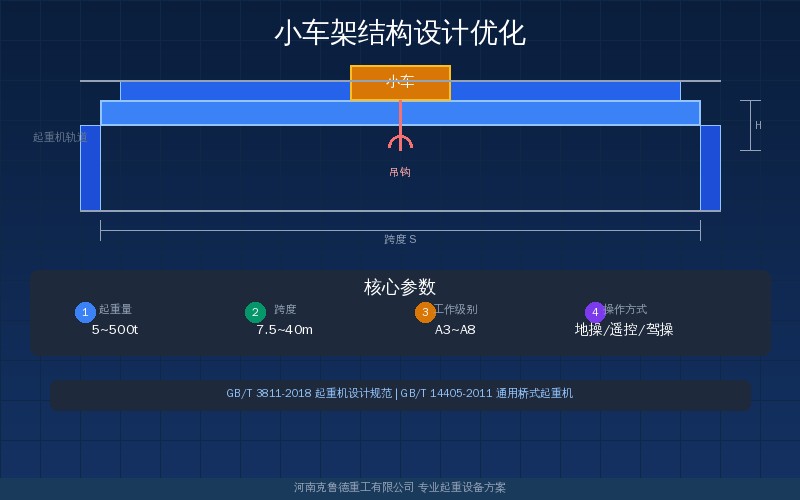

小车架在桥式起重机里属于承上启下的结构件：上面驮着卷筒、起升电机、减速器和制动器，下面通过四个车轮落在主梁轨道上，吊重、机构自重和起制动惯性力全部在这里汇合后再传给主梁。行业老手说，小车架设计得单薄，整台车跑起来都发飘，吊重一偏就晃，所以优化目标第一条永远是刚度和强度兜底，而不是把重量压到极限。

从受力性质看，小车架是典型的双向受弯构件，垂直吊重产生纵向弯矩，起制动惯性力产生横向弯矩，两者叠加后按GB/T 3811-2008的B2载荷组合校核，安全系数取1.34~1.48，设计寿命按20年核算。克鲁德技术团队在做QD型双梁桥式起重机32t小车架优化时，就是按这一组合核算纵梁跨中弯矩和端梁连接焊缝的，实测应力裕度留了15%以上。

所以优化目标不是单纯减重，而是在强度、刚度、工艺和成本之间找平衡点。重量压得太狠，挠度和疲劳寿命先报警；板料留得太厚，制造成本又上去了。下面先从方法入手，再给两种主流方案的参数对照。

二、优化方法与工具

小车架优化现在走有限元分析加实测校核两条腿。先用ANSYS或ABAQUS建立小车架模型，把机构自重、吊重和冲击系数加到对应节点上，求出应力云图和挠度分布，单元网格尺寸控制在20~30mm，再针对高应力区补板、低应力区减板。主梁有限元分析的建模简化思路同样适用于小车架，具体流程可参考起重机主梁有限元分析4步流程：建模简化边界条件与应力评定标准，边界条件处理和网格划分可以直接套用。

第二步是截面参数调整。焊接箱型纵梁的腹板高度按轮距的1/10~1/14选取，腹板厚度6~10mm，翼缘板宽200~400mm，上下翼缘板厚差不超过2mm。克鲁德重工在生产中要求腹板高厚比控制在160以内，超过就加横向加劲肋，防止剪应力作用下腹板局部失稳，这道工序直接决定小车架的使用寿命。

第三步是材料升级。Q235B换成Q355B之后，许用应力从157MPa提高到215MPa，同样截面承载力提升约37%，板厚可以减薄1~2mm。行业老手说，材料升级比结构大改省事得多，成本增量不到5%，是目前性价比最高的做法，多数改造项目都先动这一刀。

三、优化案例

以QD型双梁桥式起重机5t、16t、32t三个吨位的小车架为例，把钢板焊接箱型与型钢框架两种方案放在同一张表里对比，参数按GB/T 14405-2011和GB/T 3811-2008整理，数据为克鲁德重工实测值。

📊 QD型双梁桥式起重机小车架两种结构方案参数对比

从表里能看出，焊接箱型方案刚度好、承载裕度大，适合冶金、废钢、港口等频繁作业的A6以上工况；型钢框架方案自重轻、造价低，适合机械加工车间等间歇作业场景。行业老手说，32t以上或者A7以上级别的小车架基本都走焊接箱型路线，型钢框架在这个区间已经省不出成本了，选错方案后期改造反而更贵。

四、效果评估

以QD型双梁桥式起重机32t小车架为例，从槽钢框架改成Q355B焊接箱型并做一轮有限元减重后，小车自重从7.8t降到7.1t，减重约9%；满载轮压从118kN降到104kN，降幅约12%。轮压降下来，主梁、端梁和轨道的受力跟着减小，整机结构件可以同步减薄，这是一连串的连锁收益，而不是单车架一个零件的事。

节能账也算得清。小车自重每降1t，小车运行机构电机功率可下调约15%，按每天运行8小时、每年2400小时算，一台车一年少耗电约3000度。车间里多台起重机同时跑，这笔电费累计下来相当可观，两年就能抵回优化设计投入，五年下来相当于省出一台小吨位葫芦的钱。

刚度改善带来的收益更直接。满载挠度从轮距的1/650提高到1/900后，吊点偏斜量明显减小，双吊点起吊时两个吊点的高差更容易调平，吊运钢卷、模具这类对水平度敏感的货物，定位时间能缩短30%左右。小车架截面设计与主梁是配套的，箱型梁的高跨比、宽厚比参数可参考起重机主梁箱型截面参数速查：高跨比翼缘宽厚比腹板高厚比和设计实例，两套数据配合使用。
