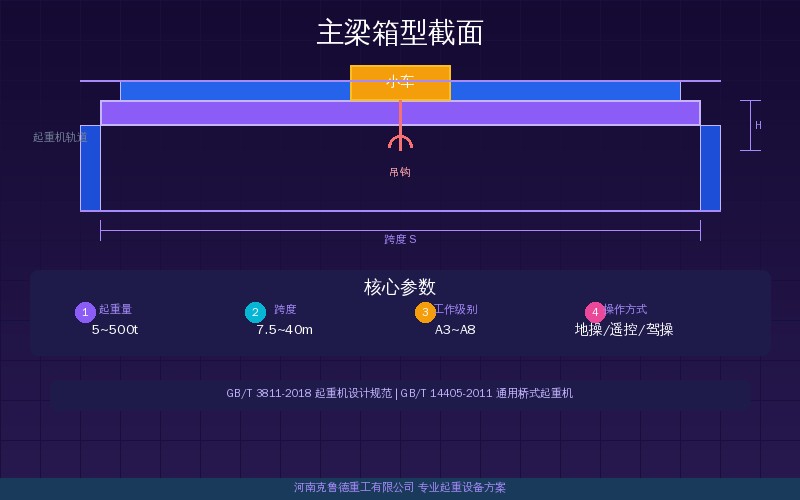

起重机主梁箱型截面参数速查是桥式起重机结构设计的第一步。说实话，很多设计新手只算了强度和刚度，却忘了校核腹板局部稳定——车间里那些用了三五年的主梁腹板出现鼓包变形，多半就是加劲肋没配够。本文从三个设计实例出发，给出完整的高跨比、翼缘宽厚比和腹板高厚比参数标准与校核结果对照。
一、三项设计参数速查
- 高跨比H/S——A4~A6级取1/14~1/18，A7~A8级取1/12~1/16
- 腹板高厚比h₀/t_w——≤80不设加劲，80~160横向加劲，≥160横向+纵向
- 翼缘宽厚比b₀/t_f——Q235B≤15ε，Q355B≤12ε（ε=√235/f_y）
箱型截面由上下翼缘板和左右腹板焊接而成，三个无量纲参数控制截面尺寸。QD10t-22.5m取高跨比1/18.8（腹板高1200mm），腹板高厚比200需设横向加纵向加劲肋。克鲁德技术团队按GB/T 3811-2018统一折算不同钢种限值——Q235B的ε=1.0，Q355B的ε=0.81。
腹板高厚比的四个阈值直接决定加劲肋方案。h₀/t_w≤80时腹板足够厚实不需要任何加劲处理；80至160之间设横向加劲肋，间距0.5至2.0倍腹板高度；160至240之间还要在受压区加设纵向加劲肋；超过240时需增设短加劲肋。注意这里的h₀取腹板净高而非全高，如果是变截面设计则以最大腹板高度为准。起重机主梁钢材许用应力标准提供了完整的强度验算参数。
二、钢材许用应力与截面类型
主梁设计用的钢材许用应力按GB/T 3811-2018取值。Q235B（t≤16mm）屈服强度235MPa，许用正应力215MPa，许用切应力125MPa。Q355B屈服强度355MPa，许用正应力305MPa，许用切应力175MPa。两种钢材弹性模量均为206GPa，密度7850kg/m³。设计时优先用Q235B，当截面受限或跨度大于25m时换Q355B可减重约15至20%。以22.5m跨度QD10t为例，Q235B方案主梁自重约3.8t，换Q355B后腹板和翼缘均可减薄1至2mm，自重降至约3.1t。
主梁截面类型按结构分四种。箱型截面用于桥式5至320t，高跨比1/14至1/18。桁架式用于门式5至50t，高跨比1/10至1/14。工字钢用于单梁1至20t，高跨比1/12至1/16。偏轨箱型用于冶金5至100t，高跨比1/12至1/15。不同级别的许用挠度标准：A1~A3不超过S/700，A4~A6不超过S/800，A7~A8不超过S/1000。截面型式的设计要点和标注规范可参考桥式起重机设计图纸入门。
三、强度刚度校核公式与流程
箱型截面的强度和刚度校核涉及三项核心计算。正应力σ=M/W≤[σ]，M为跨中最大弯矩，W为截面抗弯模量。切应力τ=V·S/(I·δ)≤[τ]，V为端部最大剪力，S为截面静矩，I为惯性矩，δ为腹板厚度。折算应力σz=√(σ²+3τ²)≤1.1[σ]，在腹板与翼缘连接焊缝处取最不利位置。挠度校核f=P·L³/(48·E·I)≤[f]，P为额定起重量加小车自重的集中载荷。
设计流程从起重量和跨度入手初选高跨比确定腹板高度，然后按剪力和局部稳定条件选定腹板厚度，接着按宽厚比限值确定翼缘尺寸。算出惯性矩和抗弯模量后做强度刚度双项校核，最后根据h₀/t_w确定加劲肋配置。这些参数标准可结合起重机厂房净高与轨道标高匹配方法统筹考虑——厂房净高决定了主梁的最大上限，反过来约束高跨比的取值下限。
用一句话总结设计流程的逻辑链条：起重量和跨度决定弯矩和剪力→弯矩决定所需截面抗弯模量→截面抗弯模量由腹板高度和翼缘尺寸贡献→腹板高度受厂房净高和加劲肋配置双重约束。每个环节的裕度控制在10至30%最为经济合理。
四、三个设计实例对照
以下三个实例覆盖了桥式起重机最常见的设计工况——10吨22.5米标准车间、20吨25.5米中型车间、25吨28.5米大跨度车间，数据均取自克鲁德技术团队的实际项目校核结果。
| 设计参数 | QD10t-22.5m | QD20t-25.5m | 25t-28.5m |
|---|---|---|---|
| 腹板高度h₀(mm) | 1200 | 1400 | 1800 |
| 腹板厚度t_w(mm) | 6 | 8+6 | 8 |
| 翼缘宽度b₀(mm) | 450 | 500 | 760 |
| 翼缘厚度t_f(mm) | 10 | 12 | 12 |
| 惯性矩I_x(10⁹mm⁴) | 6.725 | — | — |
| 最大正应力σ(MPa) | 87.5 | 147 | 38.3 |
| 许用正应力[σ](MPa) | 215 | 215 | 215 |
| 挠度f(mm) | 17.9 | ≈20 | 19.8 |
| 许用挠度[f](mm) | 22.5 | 25.5 | 28.5 |
| 高跨比H/S | 1/18.8 | 1/18.2 | 1/15.8 |
| 腹板高厚比h₀/t_w | 200 | 233 | 225 |
三个实例的截面强度校核均满足要求——最大正应力87.5MPa、147MPa、38.3MPa均远低于Q235B的215MPa许用限值，安全裕度分别达到59%、32%、82%。挠度校核同样通过：17.9mm、约20mm、19.8mm分别小于22.5mm、25.5mm、28.5mm的许用限值。
三个实例的腹板高厚比h₀/t_w分别为200、233、225，均超过160的限值。按GB/T 3811-2018规定这类截面必须同时设置横向加劲肋和纵向加劲肋。横向加劲肋间距取0.5至2.0倍腹板高度——QD10t的1.2m腹板对应600至1200mm间距。纵向加劲肋设在腹板受压区高度1/4至1/5处。25t实例安全裕度达82%但h₀/t_w=225，可考虑将腹板加厚至10mm把比值降到180。
五、加劲肋配置与稳定校核
腹板局部稳定是箱型截面设计中最容易被忽略的环节。加劲肋配置按h₀/t_w四级判定：≤80不设加劲肋；80至160设横向加劲肋；160至240设横向加纵向加劲肋；超过240还需增设短加劲肋。横向加劲肋的间距取0.5至2.0倍腹板高度且不超过2h₀，通常按1.0h₀即1.2至1.8m一档。
纵向加劲肋设在腹板受压区高度1/4至1/5处，将腹板分为两个独立区域分别校核。短加劲肋设在纵向加劲肋与翼缘板之间。加劲肋的截面惯性矩应满足I_z≥3·h₀·t_w³，用6至10mm钢板切割，横向加劲肋宽度取腹板高度的1/15至1/10。所有加劲肋按GB/T 3811-2018做局部稳定验算，折算应力不超过1.1倍许用正应力。焊接加劲肋时用双面角焊缝，焊脚高度不小于较薄焊件厚度的0.7倍。举例来说，QD10t主梁腹板高1200mm、厚6mm，h₀/t_w=200，应在距上翼缘约300mm处布置一条纵向加劲肋，横向加劲肋每1.2m一道。
常见问题解答
问：高跨比选小了会有什么后果？
答：高跨比过小意味着主梁高度不足，截面抗弯模量偏低。在最不利载荷下跨中挠度会超过S/800的限值，导致小车运行轨道倾斜、车轮偏磨加剧、定位精度下降。据克鲁德重工在生产中发现，高跨比每降低1/20，主梁挠度约增大8至12%。更严重的是吊钩摇摆幅度加大，存在碰撞风险。
问：腹板厚度按什么原则确定？
答：腹板厚度受剪力和局部稳定双重控制。端部区域按τ=V·S/(I·t_w)≤[τ]校核切应力，同时高厚比h₀/t_w不得大于240。常规设计取6至12mm，QD10t至50t范围取6至10mm，75t以上取10至12mm。
问：翼缘宽厚比有什么限制？
答：翼缘板的宽厚比b₀/t_f控制受压翼缘的局部屈曲。按GB/T 3811-2018，受压翼缘自由外伸宽度与厚度之比不超过15ε（ε=√235/f_y），Q235B取15，Q355B取12。QD10t实例b₀/t_f=4.5，远低于15ε的限值。
问：不等厚腹板的设计要点是什么？
答：QD20t-25.5m中端部剪力远大于跨中，用8mm+6mm方案——端部约1/4跨度范围用8mm承受较大剪力，跨中段用6mm减重。这种变厚度设计可节省钢材约8至12%，但腹板拼接焊缝要求全熔透对接并通过100%无损探伤。
问：上拱度和挠度是一回事吗？
答：上拱度是制造时在跨中预留的向上拱起量（S/1000至S/500），抵消主梁自重产生的下挠。挠度是额定载荷下主梁的实际下挠值，按GB/T 3811-2018控制在S/800以内（A4至A6级）。两者之和不应超过S/500，否则小车轨道坡度超标。
河南克鲁德重工有限公司专业从事起重机主梁结构设计制造十五年，从QD5t到QD320t各吨位箱型截面均可按GB/T 3811完成全面校核。 咨询热线：400-086-9590 手机：13903802779（贾经理）——可提供主梁截面设计计算书和加劲肋配置图纸。
以上三个设计实例完整展示了桥式起重机主梁箱型截面从高跨比选择到加劲肋配置的全流程参数校核。主梁设计涉及钢材选型、截面确定、强度刚度双控和局部稳定四项任务。如果你正在设计或采购桥式起重机，欢迎在评论区留言——克鲁德技术团队可分享更多吨位跨度的设计参数和校核计算书模板。
