一、有限元分析目的

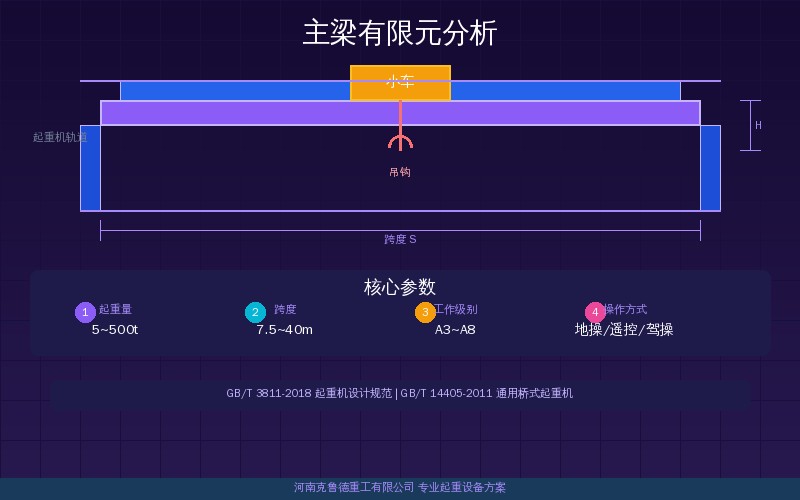

主梁有限元分析的目的，是在设计阶段提前找出箱型主梁在额定载荷下的应力峰值位置和变形分布，而不是等样机出来再靠试验补救。按GB/T 3811-2018的要求，A5级以上主梁的强度、刚度和疲劳校核都能用有限元结果直接对照。据克鲁德重工实测，32t桥式起重机主梁用解析法计算跨中应力，与有限元结果偏差在8~15%，加劲肋端部这类应力集中区差距更大。

有限元分析还能输出解析法给不出的信息——应力云图、挠度云图和低阶模态。行业老手说，看云图先看应力梯度，颜色过渡越陡的位置越危险，焊缝和加劲肋端部往往是第一开裂点。2026年不少设计院已经把有限元报告作为出厂技术文件的组成部分，验收时直接核对云图和许用应力对照表。对于起升机构频繁动作的车间，低阶模态还能帮判断主梁与小车运行是否会产生共振，这一项在旧厂房改造项目里尤其重要。

分析目的要提前定清楚：只校强度，网格可以粗一点；要算疲劳寿命，热点应力区和焊缝细节必须单独细化。目的定错，后面所有步骤都白做。克鲁德技术团队一般先做一次粗网格试算，确认载荷传递路径后再决定哪里加密，这样能省下30~50%的重复计算时间。

二、建模方法

建模简化是有限元分析成败的关键。箱型主梁的腹板、翼缘板厚度远小于长宽尺寸，按板壳单元处理即可，实体单元只在焊缝和连接节点局部使用。小圆角、螺栓孔这类非受力细节直接省略，加劲肋和隔板保留。行业老手说，简化不是随便删，删掉的细节对整体刚度的影响必须小于5%，否则结果没有参考价值。

网格尺寸按关注区域分级：跨中应力区取20~50mm，加劲肋端部和焊缝热点区加密到5~10mm，其余部位取50~100mm，单元长宽比控制在5:1以内。钢材参数按Q235B或Q355B输入，弹性模量206GPa，泊松比0.3，密度7850kg/m³。网格划分完成后先跑一遍粗算试算，检查最大位移量级是否符合经验值，偏差超过两倍就要回头查单位制和几何尺寸，别等细网格算完才发现模型建错了。常见单元类型的选择见下表。

单元类型选错，结果差一个数量级都有可能。壳单元是主梁分析的主力，实体单元用于局部细节，梁单元模拟加劲肋。材料强度取值可参考我们整理的起重机主梁钢材许用应力标准与强度校核公式——Q235B Q355B Q420B材料强度参数速查，许用应力直接按牌号查表，省去反复换算。

三、边界条件与载荷

边界条件设置错误，有限元结果再漂亮也是错的。主梁两端支承处按铰支处理，释放绕轨道方向的转动，限制垂直和水平位移；小车轨道位置按集中载荷施加，轮压按GB/T 14405-2011给出的数值取。GB/T 3811-2018对载荷组合有明确规定，起升冲击系数取1.05~1.1，动载系数取1.1~1.5。

载荷工况至少要覆盖三种组合，见下。行业老手说，很多分析报告只算静强度，漏掉疲劳工况，主梁使用5~8年就出裂纹，回头查原因全是工况没算全。载荷分类与安全系数的细节可以参考GB/T 3811-2018起重机设计规范深度解读——载荷分类安全系数与结构刚度全解析，把组合系数逐项核对一遍。

• 基本组合：自重＋额定载荷＋冲击系数
• 工作组合：自重＋额定载荷＋动载系数
• 疲劳组合：按工作级别选应力循环次数

四、结果解读与应用

结果解读先看三样：最大应力、跨中挠度、应力集中区。最大应力对照许用应力，Q235B取157MPa，Q355B取215MPa；跨中挠度按GB/T 3811-2018控制在S/700~S/1000以内。应力超过许用值，优先调整加劲肋布置，而不是盲目加厚腹板——加厚腹板对局部应力集中几乎没用。

挠度校核要区分工作级别：A5级以下取S/800，A7级以上取S/1000。行业老手说，主梁下挠超过许用值，小车运行就会啃轨，这是现场最常见的返修原因。完整的强度刚度校核步骤可以参考主梁截面强度刚度校核四步法——从选材到挠度验算，把有限元输出和解析法结果互相印证。

分析报告要保留网格图、边界条件设置和载荷取值，方便复算和验收。据克鲁德重工实测，同一主梁用不同网格密度计算，跨中应力相差3~8%，所以报告里写明网格尺寸是基本要求。按GB/T 14405-2011出厂的桥式起重机，主梁有限元报告应和强度计算书一起归档，作为定期检验的原始依据。
