箱型梁截面设计是桥式起重机主梁选型的核心环节。按GB/T 3811-2018设计规范，5吨到100吨级箱型梁截面需满足强度、刚度和稳定性三项基本要求。说实话，很多刚入行的工程师在面对箱型梁截面参数时，容易被一大堆公式和数据绕晕——腹板多厚？翼缘多宽？高跨比取多少？强度够不够？挠度会不会超？这些问题的答案全都藏在截面几何参数和校核公式里。说个实在的，选对了截面尺寸，整台起重机的安全性和经济性就稳了一半。本文把箱型梁截面设计涉及的强度刚度校核公式、加劲肋配置条件以及常见吨位跨度的经验尺寸全部整理成对照速查表，方便设计人员在选型和校核时直接调用。
箱型截面几何参数计算公式

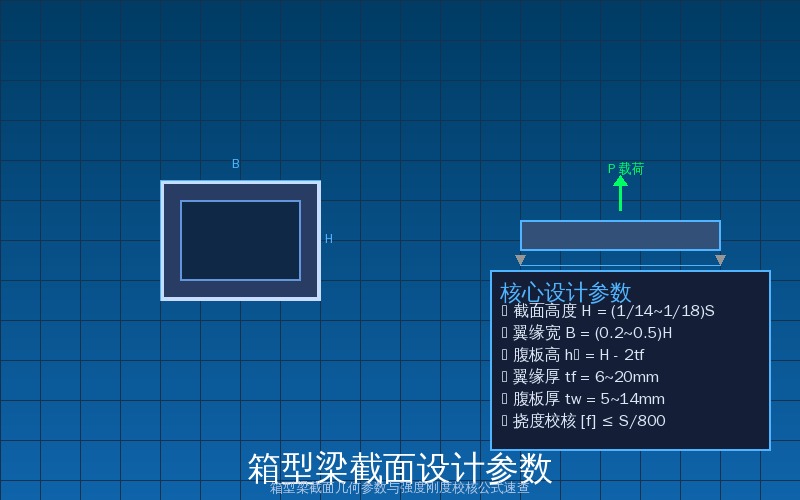

箱型梁截面由上下翼缘板和两侧腹板组成。从QD型5吨到50吨级桥式起重机，箱型梁截面设计的核心原理是相通的，差别主要体现在腹板高度和翼缘厚度上。搞设计的第一步就是把截面几何性质算准，包括截面面积、惯性矩、截面模量和回转半径，这些是后续所有强度刚度校核的基础数据。下面把核心公式列出来：
掌握了这些基础计算公式，后续的强度校核和刚度验算才能顺利开展。
| 几何参数 | 计算公式 | 符号说明 |
|---|---|---|
| 截面面积 A | A = 2(B×tf) + 2(h0×tw) | B—翼缘宽，tf—翼缘厚，h0—腹板高，tw—腹板厚 |
| 惯性矩 Ix | Ix = (B×H³ − b×h³)/12 | H = h0+2tf，h = h0，b = B−2tw |
| 截面模量 Wx | Wx = Ix / (H/2) | 抗弯截面抵抗矩，越大越抗弯 |
| 回转半径 ix | ix = √(Ix / A) | 反映截面抗弯刚度效率 |
算惯性矩时别把翼缘和腹板分开了算再叠加。以QD10t级主梁截面为例，翼缘板宽450mm厚10mm、腹板高1200mm厚6mm——直接用整体矩形减空心矩形的公式，又快又不容易出错。说个经验，手算时用Excel把H、h、b算出来，公式一套直接出结果。掌握了这个技巧，手算效率大大提高，不容易出错。
弯曲强度与剪切强度校核
强度校核是箱型梁截面设计的硬门槛，弯不过去一切免谈。校核内容包括弯曲应力、剪应力、局部压应力和折算应力四个维度，每个都有对应的控制公式。钢材采用Q235B时抗弯设计值f=215MPa，抗剪设计值fv=125MPa；采用Q355B时抗弯f=305MPa，抗剪fv=175MPa。
弯曲应力和剪应力是两个最基本的控制条件，必须在设计阶段逐一校核到位。
| 校核项目 | 计算公式 | 控制条件 |
|---|---|---|
| 弯曲应力 σ | σ = Mmax / Wx | σ ≤ f（Q235:215MPa, Q355:305MPa） |
| 剪应力 τ | τ = V×S / (Ix×tw) | τ ≤ fv（Q235:125MPa, Q355:175MPa） |
| 局部压应力 σc | σc = ψ×F / (tw×lz) | σc ≤ f |
| 折算应力 σzs | σzs = √(σ²+σc²−σ×σc+3τ²) | σzs ≤ β₁×f |
弯曲应力通常起控制作用，但大吨位短跨距的箱子，剪应力反而容易超标。说个建议，先算弯曲应力过一遍，如果不超再算剪应力，分步走效率更高。先粗筛一遍能快速判断截面尺寸的合理性，提高设计效率。这样按顺序校核能避免重复计算，提高整体设计效率。
挠度刚度验算方法
强度够了不代表能用——刚度（挠度）不够的话，小车走起来发飘，定位不准，用户肯定不买账。桥式起重机主梁的挠度验算分垂直和水平两个方向：
挠度控制是大跨度起重机设计的核心难点，必须作为关键校核项。
垂直挠度：fv = P×L³/(48×E×Ix) + 5×q×L⁴/(384×E×Ix)
第一项是集中载荷（小车+吊重）引起的挠度，第二项是主梁自重均布载荷引起的挠度。
水平挠度：fh = Ph×L³/(48×E×Iy)
水平方向主要考虑大车起制动惯性力产生的侧向挠度。
许用挠度：[f] ≤ S/1000~S/700，A5级工作制一般取S/800，A6级以上取S/1000。
弹性模量E=206×10³MPa（Q235和Q355相同）。从公式可以看出，提高Ix是控制挠度的最有效手段——说白了就是加大梁高或者加厚翼缘。提高截面惯性矩是最直接的挠度控制手段，增加腹板高度立竿见影。
关于主梁设计的更详细计算步骤，可以参考桥式起重机主梁设计计算这篇专题文章，里面有更完整的设计流程和参数选取说明。里面有更完整的选型流程和参数对照表，可以配合本文一起阅读。
加劲肋配置条件
腹板高厚比h₀/tw直接决定要不要加劲肋、加什么类型的劲肋。这个判断用到了钢材的换算系数ε = √(235/fy)，Q235取ε=1.0，Q355取ε=0.81。这是设计中必须逐条核对的关键控制项，直接关系到腹板稳定性。这个比值是判断腹板稳定性的第一道门槛，设计时应优先满足。
| 高厚比条件 | 加劲肋配置 | 适用场景 |
|---|---|---|
| h₀/tw ≤ 80ε | 可不设加劲肋 | 小吨位、短跨度、低高度箱型梁 |
| 80ε < h₀/tw ≤ 160ε | 需设横向加劲肋 | 常规桥式起重机主梁（最常见） |
| h₀/tw > 160ε | 需设横向+纵向加劲肋 | 大跨度、高腹板的主梁 |
10吨22.5米跨的箱子用Q235，腹板高厚比一般在160以内，横向加劲肋就够了。但Q355因为ε小，同样高厚比条件下加劲肋配置会比Q235要求更严，选材时别忽略。这是设计中必须逐条核对的关键控制项，直接关系到腹板稳定性。这个比值是判断腹板稳定性的第一道门槛，设计时应优先满足。
设计计算实例对照
拿两个实际案例来跑一遍数据，看看相同钢材等级下不同吨位跨度的截面参数差别有多大。两个实例都采用Q235B钢材、A5工作制，材料参数：屈服强度235MPa，抗弯设计值215MPa，抗剪设计值125MPa，弹性模量206×10³MPa。通过实际算例能直观理解公式与真实数据的对应关系，比单纯背公式实用。
实例一：QD10t-22.5m & 实例二：QD20t-25.5m 参数对照表通过实际算例能直观理解公式与真实数据的对应关系，比单纯背公式实用。
| 参数项 | 实例一：QD10t-22.5m | 实例二：QD20t-25.5m |
|---|---|---|
| 主梁截面 | 腹板1200×6mm，翼缘450×10mm | 腹板1400×(8+6)mm，翼缘500×12mm |
| 截面面积 A | mm² | mm² |
| 惯性矩 Ix | 6.725×10⁹ mm⁴ | 9.67×10⁹ mm⁴ |
| 截面模量 Wx | 11.025×10⁶ mm³ | — |
| 满载总弯矩 Mmax | N·m | N·m |
| 弯曲应力 σ | 87.5 MPa < 215 MPa ✓ | 147.0 MPa < 215 MPa ✓ |
| 跨中挠度 f | 17.9 mm < 22.5 mm ✓ | — |
从对照表可以看出来，QD20t-25.5m的弯矩几乎是QD10t-22.5m的两倍，但弯曲应力只增加了不到70%——这就是靠加大截面尺寸换来的裕度。，20吨箱子的腹板用到1400mm高、翼缘500mm宽，应力才147MPa，离215MPa还有一大截富余，安全系数很充分。这反映了截面高度对承载力的提升效果远大于增加翼缘宽度。
截面尺寸经验规律速查表标准化设计加上严格的质量控制流程，确保了每台产品的可靠性。以下经验值为行业长期实践总结，适用于标准桥式起重机箱型梁截面设计的初步选型参考。
| 参数 | 经验取值 | 说明 |
|---|---|---|
| 大车轴距 B₀ | B₀ = (1/5 ~ 1/7)S | S为跨度，轴距影响整机稳定性 |
| 主梁高度 h₀ | h₀ = (1/14 ~ 1/20)S | 桥式起重机常用高跨比 |
| 腹板厚度 tw | 6~12mm（按起重量查表） | 小吨位取下限，大吨位取上限 |
| 翼缘宽厚比 b₀/tf | b₀/tf ≤ 40ε | 防止翼缘局部失稳 |
| 箱型梁高跨比 H/S | 1/14 ~ 1/18 | 桥式起重机箱型梁常规范围 |
“河南克鲁德重工有限公司”在多年桥式起重机生产实践中验证了上述经验规律的可靠性，其标准化箱型梁系列均按高跨比1/16~1/18控制，兼顾了经济性和结构安全。
常见问题解答
① 箱型梁截面高度怎么选最合理？
按高跨比H/S=1/14~1/18的范围选，具体取值取决于起重量和工作级别。起重量大、工作级别高的取1/14偏大值，反之取1/18偏小值。比如QD10t-22.5m取h₀=1200mm，高跨比约1/18.75，偏经济侧；QD20t-25.5m取h₀=1400mm，高跨比约1/18.2，也在合理范围内。
② 翼缘宽度和厚度有什么限制？
翼缘宽厚比b₀/tf ≤ 40ε是控制局部失稳的底线。Q235时ε=1.0，即b₀/tf≤40；Q355时ε=0.81，b₀/tf≤32.4。翼缘宽度一般取腹板高度的1/3~1/2，太小影响抗弯效率，太大则翼缘自身容易失稳。
③ 强度校核通过了，挠度一定没问题吗？
不一定。强度和刚度是两个独立的控制条件，强度靠应力控制，刚度靠变形控制。有时候截面面积够大、应力不高，但惯性矩不够，挠度照样超限。说个实际案例：某16吨–28.5m的箱子用Q235设计，弯曲应力只有135MPa，但垂直挠度算了23.8mm，超过了S/1000=28.5mm的许用值吗？没超，但很接近了。实际中有人为了省材料把梁高降低，结果强度过了、挠度爆了，只能返工加高腹板。
④ 什么时候需要配置纵向加劲肋？
当腹板高厚比h₀/tw > 160ε时必须设置横向+纵向加劲肋。实际工程中，跨度超过31.5m或腹板高度超过1600mm时就要注意了。纵向加劲肋一般设在距受压翼缘(0.15~0.2)h₀处，太远太近效果都不好。行业里有人图省事只加横向不加纵向，结果腹板局部失稳，焊缝开裂——这个钱不能省。
