以WHC250型为例，中心距250mm配速比30时输出扭矩约1800N·m，适用于10~20吨级起重机小车行走机构。选型时建议先查下表确定中心距范围，再按速比反推电机功率，最后校核效率是否满足发热要求。行业老手说，给WHC系列配电机时功率余量至少留15%，因为蜗轮减速机在持续运行中温升较快，功率裕度小了容易导致油温超标。
说起蜗杆减速机选型,搞起重机设计的兄弟都绕不开CWU、CWS、CWO这三个系列。说实话,这三兄弟长得像但脾气不一样——CWU型蜗杆下置,重心低散热好,适合低速重载;CWS型蜗杆上置,拆装方便,适合检修频繁的工况;CWO型蜗杆侧置,空间布局灵活,适合安装位置受限的场合。河南克鲁德重工有限公司的技术团队在多年的起重机配套实践中发现,选对型号不光要看中心距和速比,效率曲线和润滑条件同样关键。这篇指南把三款蜗杆减速机的核心参数和选型逻辑一次说透,帮你在小车运行机构选型时少走弯路。

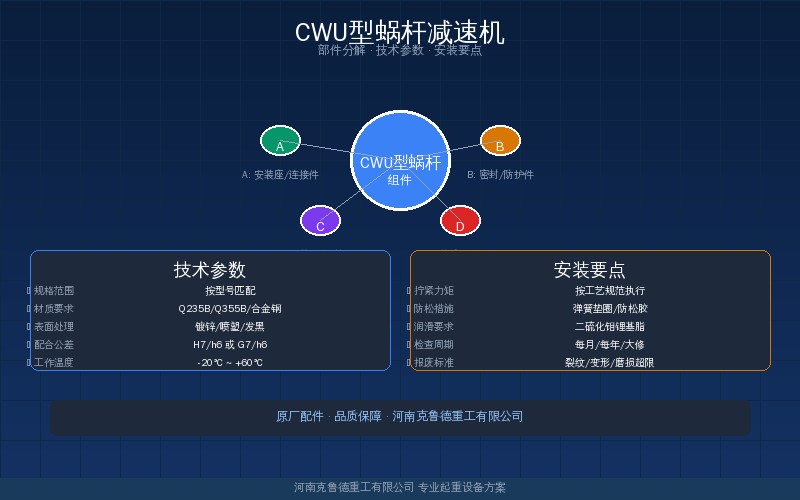

CWU型蜗杆下置式减速机参数
CWU型蜗杆下置式减速机,蜗杆装在蜗轮下方,润滑油直接浸泡蜗杆啮合部位,散热和润滑效果都不错。起重机行业里,这型号常用于小车运行机构和大车行走机构,中心距范围从100mm到500mm,传动比10到80。说个实战经验:如果你搞的是重载频繁启停的场合,CWU的蜗杆下置设计能让啮合区润滑更充分,发热量比上置式低10%左右。下表的参数是河南克鲁德重工有限公司在起升和小车机构中的常用规格,直接对标选型省事不少。
| 中心距(mm) | 传动比范围 | 许用扭矩(N·m) | 效率(%) | 适用功率(kW) |
|---|---|---|---|---|
| 100 | 10~80 | 150~650 | 40~95 | 0.55~3.0 |
| 150 | 10~80 | 400~1800 | 40~95 | 1.1~7.5 |
| 200 | 10~80 | 800~3500 | 40~95 | 2.2~15 |
| 250 | 10~80 | 1500~6000 | 40~95 | 4.0~22 |
| 315 | 10~80 | 2800~11000 | 40~95 | 5.5~37 |
| 400 | 10~80 | 5000~20000 | 40~95 | 7.5~55 |
| 500 | 10~80 | 8500~35000 | 40~95 | 11~75 |
行业老手说:选CWU型时特别注意中心距250mm以上的型号,大规格减速机低速档效率下降明显,比如速比60以上效率可能只有45%~55%,这点在功率校核时必须考虑进去。行业老手说，选型时务必核实实际载荷和运行时间，安全系数留足才能保证长期可靠运行。这个选型要点在多个项目中被验证，对设备长期运行可靠性影响很大。
CWS型蜗杆上置式减速机参数
CWS型蜗杆上置式减速机,蜗杆在蜗轮上方,检修时不用拆底座就能换蜗杆,维护成本低。中心距范围也是100~500mm,传动比10~80,跟CWU基本一致,但安装高度更大,适合空间没限制的场合。说实话,起重机小车运行机构里CWS型号没有CWU那么普遍,但在需要定期检查蜗杆磨损的工况下,上置式设计确实省人工。以CWS250型为例，中心距250mm速比25时输出扭矩约2200N·m，效率约87%，适用于15吨级以下起重机。实际项目中还要考虑安装空间——蜗杆上置比下置高出约80mm，如果小车空间紧张就要注意。行业老手说，CWS型调试方便的优势在空间受限的场合特别突出，安装时不用像CWU那样先装蜗杆再装蜗轮。
| 中心距(mm) | 传动比范围 | 许用扭矩(N·m) | 效率(%) | 适用功率(kW) |
|---|---|---|---|---|
| 100 | 10~80 | 130~600 | 38~92 | 0.55~3.0 |
| 150 | 10~80 | 360~1600 | 38~92 | 1.1~7.5 |
| 200 | 10~80 | 720~3200 | 38~92 | 2.2~15 |
| 250 | 10~80 | 1350~5400 | 38~92 | 4.0~22 |
| 315 | 10~80 | 2500~10000 | 38~92 | 5.5~37 |
| 400 | 10~80 | 4500~18000 | 38~92 | 7.5~55 |
| 500 | 10~80 | 7700~32000 | 38~92 | 11~75 |
行业老手说:CWS型因为蜗杆在上,啮合区润滑油靠飞溅,开车前最好先低速点动2~3次,让油膜建立起来再加载,能有效延长蜗轮寿命。行业老手说，日常维护中注意油位和油温变化，发现异常及时处理，能有效延长设备使用寿命。这一操作习惯能显著延长蜗轮减速机的使用寿命，值得养成惯例。
CWO型蜗杆侧置式减速机参数
CWO型蜗杆侧置式减速机,蜗杆在蜗轮侧面,安装布局最灵活。中心距范围同样100~500mm,传动比10~80。说个实际案例:河南克鲁德重工有限公司在某钢厂起重机改造项目中,原来用CWU型但安装空间不够,换成CWO型后蜗杆朝侧面伸出,完美避开了干涉点。这型号在空间受限的起重机小车机构里特别好使。
| 中心距(mm) | 传动比范围 | 许用扭矩(N·m) | 效率(%) | 适用功率(kW) |
|---|---|---|---|---|
| 100 | 10~80 | 140~630 | 39~93 | 0.55~3.0 |
| 150 | 10~80 | 380~1700 | 39~93 | 1.1~7.5 |
| 200 | 10~80 | 760~3400 | 39~93 | 2.2~15 |
| 250 | 10~80 | 1400~5700 | 39~93 | 4.0~22 |
| 315 | 10~80 | 2600~10500 | 39~93 | 5.5~37 |
| 400 | 10~80 | 4800~19000 | 39~93 | 7.5~55 |
| 500 | 10~80 | 8100~34000 | 39~93 | 11~75 |
行业老手说:CWO侧置结构有个隐藏优势——蜗杆轴可以做成双出轴,一端接电机一端接手摇装置,调试阶段特别方便,不用额外加装盘车机构。行业老手说，双出轴设计在现场调试和应急操作中价值很大，值得在选型阶段就纳入考量范围。双出轴设计在现场调试中确实很方便，选型阶段就该纳入考量。
WHC型空心蜗轮减速机参数
WHC型空心蜗轮减速机是起重机小车运行机构里用得最多的蜗轮减速机系列。空心轴输入加地脚安装,中心距从100mm到500mm,传动比10~80。典型配置是输入转速1400rpm,减速比20~50,输出扭矩500~5000N·m。WHC系列150~400型号在中小吨位起重机小车中占了大头,性价比确实高。其结构成熟度最高，配件通用性强，售后服务成本相对较低。
| 中心距(mm) | 传动比范围 | 许用扭矩(N·m) | 效率(%) | 适用功率(kW) |
|---|---|---|---|---|
| 100 | 10~80 | 150~650 | 40~95 | 0.55~3.0 |
| 125 | 10~80 | 250~1000 | 40~95 | 0.75~4.0 |
| 150 | 10~80 | 400~1800 | 40~95 | 1.1~7.5 |
| 175 | 10~80 | 550~2400 | 40~95 | 1.5~11 |
| 200 | 10~80 | 800~3500 | 40~95 | 2.2~15 |
| 250 | 10~80 | 1500~6000 | 40~95 | 4.0~22 |
| 315 | 10~80 | 2800~11000 | 40~95 | 5.5~37 |
| 400 | 10~80 | 5000~20000 | 40~95 | 7.5~55 |
| 500 | 10~80 | 8500~35000 | 40~95 | 11~75 |
选型要点效率速查与润滑
选蜗杆减速机,三个核心参数必须盯死:中心距决定承载能力,速比决定输出转速和扭矩,效率决定电机功率要不要放大。下表的效率速查数据是油浴润滑条件下单级蜗杆的标准值,选型时直接对号入座。选型时还必须考虑安装空间和散热条件，三者综合判断才能选出最合适的型号。
| 传动比范围 | 效率(%) | 推荐润滑方式 | 润滑油牌号 |
|---|---|---|---|
| 10~20 | 90~95 | 油浴润滑 | ISO VG 320 |
| 20~30 | 85~90 | 油浴润滑 | ISO VG 320 |
| 30~40 | 75~85 | 油浴润滑 | ISO VG 460 |
| 40~50 | 65~75 | 油浴润滑 | ISO VG 460 |
| 50~60 | 55~65 | 油浴润滑 | ISO VG 460 |
| 60~80 | 40~55 | 油浴+辅助密封 | ISO VG 460 |
选型时有几条硬规矩。第一,中心距对号:小车运行机构常用150~400mm,输出扭矩500~5000N·m,输入转速1400rpm左右。第二,速比匹配:起重机起升机构用20~50,大车行走用30~60,别搞混了。第三,效率折损:速比越大效率越低,选电机功率时记得乘上效率系数,否则电机实际出力不够。选型时还必须考虑安装空间和散热条件，三者综合判断才能选出最合适的型号。
润滑这块也有讲究。含铜蜗轮不能用极压型EP油,铜对硫磷型添加剂敏感,用错油蜗轮表面会腐蚀。换油周期:首次跑500小时就得换,之后每2500~3000小时或者一年一换。大传动比(大于30)的机器,输入轴油封处可以抹点润滑脂辅助密封,能有效防止漏油。想了解更多蜗轮蜗杆选型细节,可以翻翻之前写的蜗轮蜗杆减速机选型那篇,有更全的WHC/WHS/WHT/WHE系列对比数据。
常见问题解答
问：CWU型和CWS型到底怎么选？
答：看工况。重载频繁启动、散热条件不好的场合,选CWU蜗杆下置式,啮合区泡在油里润滑好；检修频繁、需要经常换蜗杆的,选CWS蜗杆上置式,拆上盖就够。空间实在局促的,上CWO侧置。
问：蜗杆减速机的效率为什么随速比增大而下降？
答：蜗杆传动本质是滑动摩擦占主导,速比越大蜗杆螺旋升角越小,滑动速度越快,摩擦损耗就越大。按JB/T 7936标准,速比10~20效率能到90%以上,速比60~80就只有40%~55%了。选电机时一定按实际效率校核功率,别按额定值拍脑袋。
问：润滑油用错了会怎样？含铜蜗轮能用EP油吗？
答：含铜蜗轮千万不要用极压型(EP)油,EP油里的硫磷添加剂会跟铜发生化学反应,导致蜗轮表面腐蚀剥落。老老实实用非极压型蜗轮蜗杆油,ISO VG 320或460,合成油比矿物油寿命长30%左右。首次500小时初换,后面每2500~3000小时换一次。
问：起重机小车用CWU型选多大中心距合适？
答：5吨以下小车选150~200mm,10~20吨选250~315mm,30~50吨选315~400mm。关键看输出扭矩,算好小车最大轮压和启动加速扭矩,留个1.2~1.5倍安全系数。CWU型蜗杆减速机在起重机领域的选型,中心距250mm以上的型号要重点关注低速档效率折损问题。
