主梁截面强度刚度校核四步法——从选材到挠度验算

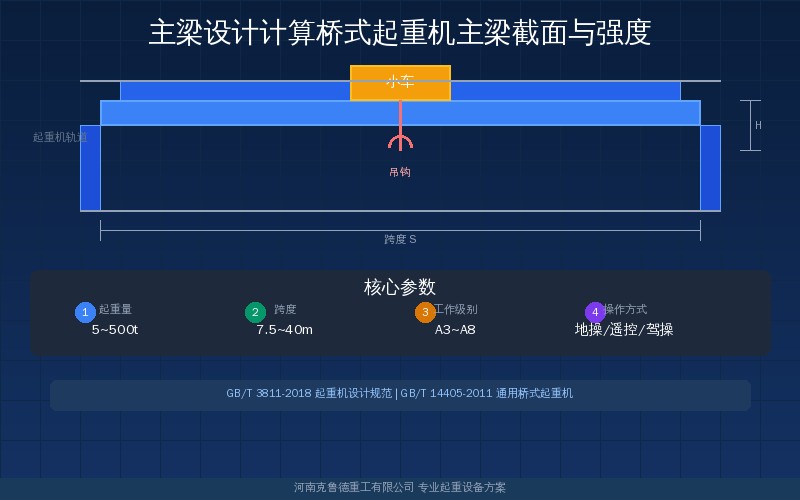

主梁截面型式选择

桥式起重机主梁的截面型式直接影响承载能力和自重经济性。目前国内最常用的主梁截面是箱型截面，由上盖板、下盖板和两块腹板焊接而成，具有抗弯和抗扭刚度大、结构紧凑的优点。对于起重量5t至50t、跨度10.5m至31.5m的通用桥式起重机，箱型主梁的高跨比一般控制在1/14至1/18之间起升卷筒选型中的结构设计思路类似，需要综合考虑刚度与经济性的平衡。行业老手说，高跨比选择是主梁设计的第一步，选得太小刚度不足，选得太大浪费材料和制造成本。

除箱型截面外，桁架式主梁在门式起重机中也较为常见(尤其是MHH桁架式葫芦门式起重机)。桁架结构由上下弦杆和腹杆构成，自重比箱型梁轻约15%至25%，风阻小，适合大跨度露天作业。但桁架式主梁的制造工艺要求更高，焊接节点数量多，疲劳强度检算也更复杂。单梁起重机常用的工字钢截面因结构简单、制造成本低，在起重量10t以下的小跨度场合仍有广泛应用。河南克鲁德重工有限公司在各类起重机主梁设计制造领域积累了丰富的实践经验，可根据用户工况提供最优截面方案。

主梁强度校核

主梁强度校核是设计计算的核心环节，需按照GB/T 3811–2018《起重机设计规范》的要求进行。强度校核包括正应力校核、切应力校核和折算应力校核三个部分。正应力校核主要针对主梁跨中截面在垂直载荷作用下的最大弯矩，计算公式为σ=M/W≤[σ]，其中M为跨中最大弯矩，W为截面抗弯模量，[σ]为材料的许用应力。对于Q235B钢材，许用正应力取157MPa；Q355B钢材取215MPa；Q420B钢材则取260MPa。行业老手说，材料选用直接影响整机造价，Q235B与Q355B同规格主梁的承重能力相差约25%至30%。

切应力校核主要关注主梁端部截面在最大剪力作用下的腹板受力状况。对于箱型梁，切应力由腹板承担，计算公式为τ=V·S/(I·δ)≤[τ]，其中V为端部最大剪力，S为截面静矩，I为惯性矩，δ为腹板厚度。许用切应力[τ]通常取0.6倍的许用正应力，即Q235B钢材的[τ]约为94MPa。折算应力则是在正应力和切应力同时较大的区域(如腹板与翼缘板连接焊缝处)按σz=√(σ²+3τ²)进行计算，折算应力不应超过1.1倍[σ]。

主梁刚度校核

主梁刚度校核的目的是确保在额定载荷下主梁的弹性变形不超过允许值，从而保证起重机的正常运行和吊载精度。按照GB/T 3811–2018的规定，主梁在额定起重量(不考虑动载系数)作用下的跨中静挠度不应超过以下限值：A1至A3级起重机f≤S/700，A4至A6级起重机f≤S/800，A7至A8级起重机f≤S/1000，其中S为起重机跨度。例如一台22.5m跨度A5级桥式起重机，其最大许用挠度为22500/700≈32mm，这个数值是设计和验收的重要依据。

挠度计算公式采用材料力学中的叠加原理：f=(P·L³)/(48·E·I)，其中P为额定起重量和小车自重的集中载荷，L为跨度，E为钢材弹性模量(2.06×10⁵MPa)，I为截面惯性矩。在主梁设计中，挠度控制往往比强度控制更具决定性，特别是对于跨度大起重量相对较小的场合。行业老手说，很多设计人员只关注强度校核而轻视刚度计算，结果是强度合格但挠度过大，造成小车运行阻力增加、轨道偏磨和定位精度下降等一系列问题。

主梁稳定性验算

主梁稳定性验算分为整体稳定性和局部稳定性两部分。整体稳定性主要防止主梁在弯扭作用下发生侧向失稳，对于箱型截面梁，由于其抗扭刚度远大于开口截面，一般不需要单独验算整体稳定性，但当截面高宽比h/b>3时必须进行验算。局部稳定性则关注主梁各板件(上盖板、下盖板和腹板)在压应力作用下的局部屈曲问题。根据规范要求，当腹板高厚比h₀/δ>80时，需要设置横向加劲肋；当h₀/δ>160时，还需同时设置横向加劲肋和纵向加劲肋；当h₀/δ>240时，则需要在受压区设置短加劲肋。

加劲肋的设计参数也有明确要求：横向加劲肋的间距一般取腹板高度的0.5至2.0倍，且不得大于2h₀；纵向加劲肋距受压翼缘的距离应控制在(0.15至0.25)h₀范围内。对于冶金起重机(A6至A8工作级别)，加劲肋的布置间距要比普通起重机更密，一般取腹板高度的0.5至1.0倍。河南克鲁德重工有限公司主梁设计严格遵循国标要求，在所有关键受力部位均设置加劲肋并进行严格的稳定性验算。

主梁上拱度设计

上拱度是主梁设计中的一个重要预变形参数。起重机主梁在出厂时需要预先制作一个向上拱起的变形，用于抵消额定载荷作用下产生的弹性下挠。按照GB/T 3811–2018的要求，桥式起重机主梁跨中的上拱度值应为S/1000至S/500，例如22.5m跨度主梁的上拱度应为22.5mm至45mm。上拱度曲线通常采用二次抛物线或正弦曲线，以抛物线形式最为常见。行业老手说，上拱度控制是主梁制造工艺中的难点，拱度偏大偏小或不对称都会影响起重机的使用性能。

上拱度的检测需要在主梁无载荷状态下，用精密水准仪或全站仪测量。检测时应分别测量跨中、两端和四分之一跨度处的拱度值。使用过程中如果发现上拱度退化到S/1000以下(即拱度不足)，说明主梁的承载能力已经下降，需要进行加固处理。常见的加固方法包括下盖板贴板加强、腹板增厚和增加加劲肋数量。对于起重量大且工作级别高的起重机，建议每年进行一次上拱度检测，建立主梁状态的动态监测档案。

主梁焊接工艺要求

主梁焊接是起重机箱型梁制造的核心工艺，直接影响主梁的承载能力和疲劳寿命。主梁主要焊缝包括四条角焊缝(上盖板与两侧腹板、下盖板与两侧腹板)，以及腹板与加劲肋的连接焊缝、端部连接焊缝等。按照规范要求，主梁主要受力焊缝应采用埋弧自动焊，焊接质量等级为一级或二级全熔透焊缝，需要进行100%或抽检比例的超声波探伤检测。行业老手说，主梁疲劳裂纹绝大多数起源于焊缝缺陷处，每季度的焊缝探伤检测不能走过场。

焊接工艺参数的关键控制指标包括：焊丝直径一般选用4.0mm至5.0mm，焊接电流控制在600A至800A，电弧电压30V至36V，焊接速度20m/h至30m/h。焊前预热温度需根据板厚和环境温度确定，当板厚大于35mm或环境温度低于5℃时，预热温度不得低于100℃。焊后应对主要焊缝进行消除应力处理，常用的方法有整体退火、局部加热和振动时效三种，其中振动时效因成本低、周期短在中小型制造企业中应用最广。
