LX型电动单梁悬挂起重机安装调试与验收标准LX型电动单梁悬挂起重机的安装调试与验收规范指南

一、安装前的准备工作

LX型电动单梁悬挂起重机的安装质量直接决定设备后续的运行安全性、使用寿命以及各项技术性能指标是否达标。与地面支撑式起重机不同，悬挂式起重机的全部载荷通过悬挂装置传递到厂房梁或轨道系统上，因此安装前的准备工作不仅要关注设备本身的装配质量，还必须对承载结构进行全面评估。。也可参考本站起重机相关内容。

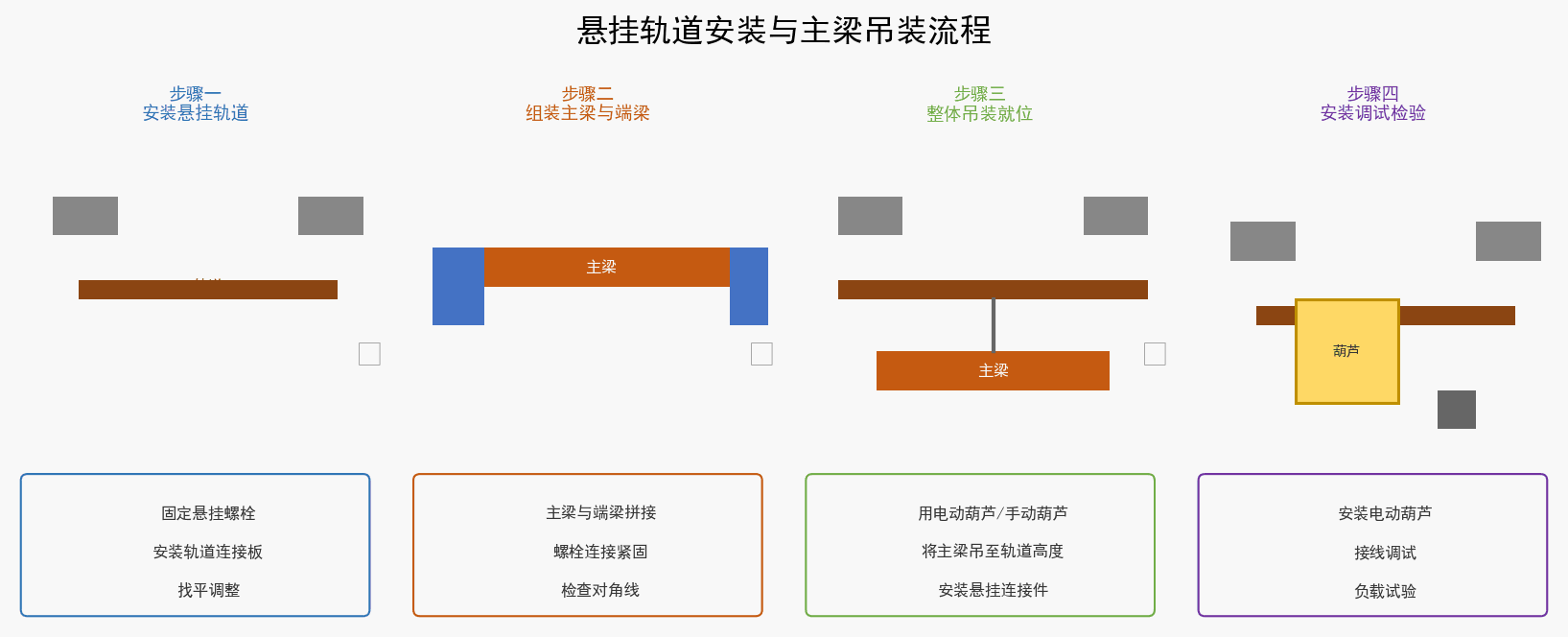

图1：悬挂式起重机安装前的现场准备工作示意

1.1 技术资料准备

安装前，施工单位和使用单位应共同核对并确认以下技术文件的完整性和有效性：产品合格证及出厂检验报告、安装使用维护说明书、总图和主要部件装配图、电气原理图和接线图、基础螺栓布置图和轨道安装图、主要零部件（电动葫芦、运行机构、制动器等）的合格证明文件。上述文件应存档备查，安装过程中随时可追溯。

1.2 安装现场条件确认

安装现场应满足以下基本条件：厂房或承载结构的混凝土强度已达到设计值的100%（查验混凝土养护记录），承载梁或轨道梁的预埋件位置、标高及中心距与设计图纸的偏差在允许范围内（跨度偏差不超过±5mm），安装区域应清理干净，无交叉施工作业，并设置安全警示隔离区。施工电源应按设备额定功率配置，供电电压波动不应超过额定电压的±5%。

1.3 设备开箱验收

开箱验收应按照供货清单逐项核对：主梁、端梁、悬挂装置、电动葫芦、运行机构、电气控制箱、操作手柄及电缆、标准件及紧固件包、随机工具等。重点检查主梁是否有运输变形、焊缝是否存在可见裂纹、电气元件是否有受潮或损坏迹象。若发现缺损或损坏，应拍照记录并及时与供货方联系。对于要求预紧的高强度螺栓连接副，应查验其扭矩系数检验报告。

二、轨道安装与调整

轨道是LX型悬挂起重机行走的基础，其安装精度是设备能否平稳运行的关键。对于LX型悬挂起重机，通常采用工字钢悬挂梁作为承载轨道，轨道通过悬挂装置与厂房承重梁连接。轨道安装的直线度、水平度和接头质量直接影响车轮磨损速度和运行平稳性。

2.1 轨道吊装与定位

轨道安装前应对工字钢进行预拱度设置。对于跨度大于10m的轨道，预拱度值可取跨度的1/1000。轨道吊装宜采用多点吊装法，避免单点起吊导致工字钢变形。将轨道吊装至设计位置后，用临时支撑固定，然后开始校准工作。校准的顺序依次为：标高调整→水平度调整→中心线对中（直线度）→接头处理。每完成一段校准后，即安装永久固定装置，然后进行相邻段的校准。

2.2 轨道精度要求

轨道安装的精度应满足以下要求：轨道顶面相对标高差：全长范围内不超过10mm，相邻两支撑点间不超过5mm；轨道直线度：每2m长度内偏差不超过2mm，全长范围内不超过15mm；轨道跨度偏差：跨度S≤10m时，偏差±3mm；S＞10m时，偏差±5mm；轨道接头处高低差和左右错位均不超过1mm，接头间隙3~5mm（考虑温度伸缩）。轨道固定压板应安装紧固，压板与轨道翼缘间隙均匀，每块压板的紧固力矩应符合设计要求。

2.3 轨道接地与绝缘

轨道系统应可靠接地，接地电阻不大于4Ω。轨道每隔30m应设置一处接地连接。对于有绝缘要求的区段（如用于电气安全检查的分段供电系统），应在轨道接头处设置绝缘垫板并做好标识。接地完成后应使用接地电阻测试仪进行检测并记录数据。

三、端梁与跑车安装

端梁是连接主梁与轨道的关键部件，跑车（小车）则是实现电动葫芦沿主梁横向移动的执行机构。端梁和跑车的安装质量决定了起重机的大车行走和小车横移性能。

3.1 端梁组装

端梁通常是分段运抵现场，需要在安装现场进行组装。组装前应检查端梁连接面的平整度，清除连接面上的防锈涂层和杂物。使用高强度螺栓连接时，应按规定的力矩分初拧和终拧两个阶段进行：初拧力矩为终拧力矩的50%~70%，终拧力矩按设计要求执行。常用的扭剪型高强度螺栓以梅花头剪断为终拧完成标志。组装完成后应检查端梁的垂直度和扭曲度：垂直度偏差不应大于端梁高度的1/200，扭曲度不应大于端梁长度的1/500。

3.2 跑车（小车）安装

电动葫芦跑车应在端梁和主梁组装完成后安装在主梁的工字钢下翼缘上。安装前应在工字钢下翼缘涂抹少量润滑油以减少初期的磨合磨损。跑车车轮轮缘与工字钢翼缘的间隙应符合设计要求，通常为3~5mm。间隙过小会导致卡阻，间隙过大则会造成运行晃动。两侧跑车的驱动轮应同步，以确保电动葫芦沿主梁行走时不会发生偏斜。跑车安装后应手动推动整机在轨道上移动一段距离，检查是否有卡阻异响，确认行走顺畅。

图2：端梁组装与跑车安装的关键步骤示意

3.3 主梁与端梁连接

主梁与端梁的连接通常采用法兰螺栓连接方式。主梁吊装就位后，使用定位销将主梁法兰与端梁法兰定位，然后依次安装所有连接螺栓。螺栓应按对角线顺序分步拧紧，以防止连接面变形。主梁与端梁连接完成后，应使用经纬仪检查主梁的拱度：额定载荷下拱度值应为跨度的1/1000~3/1000。若拱度不满足要求，可通过调整连接垫片或重新校正轨道标高来修正。

四、电动葫芦与起升机构安装

电动葫芦是起重机的核心起升部件，其安装质量直接关系到起升作业的安全性和可靠性。LX型悬挂起重机通常配备CD1型或MD1型电动葫芦，起升速度分为单速（8m/min）和双速（8/0.8m/min）两种。

4.1 电动葫芦安装

将电动葫芦吊装至跑车悬挂点下方，使用连接销轴将电动葫芦的悬挂耳板与跑车悬挂梁连接。连接销轴应安装到位，开口销应完整且开口角度不小于60°。安装后检查电动葫芦的垂直度，起升电机轴线与地面的垂直度偏差不应大于1°。电动葫芦在安装过程中不得承受冲击载荷，严禁用电动葫芦自身起升机构来吊装电动葫芦本体。

4.2 钢丝绳缠绕与调整

钢丝绳的正确缠绕是电动葫芦安装的关键环节。将钢丝绳从卷筒上方引出，依次绕过上滑轮和吊钩滑轮组，最后将绳端固定在卷筒端部。缠绕过程应注意：钢丝绳在卷筒上应排列整齐，不得有交叉、挤压或跳槽现象；钢丝绳在卷筒上的预留圈数（当吊钩处于最低工作位置时）不得少于3圈（固定圈除外）；吊钩处于最高工作位置时，卷筒上的钢丝绳应保留不少于1.5圈。钢丝绳的型号和直径必须与设计一致，不得随意更换。

4.3 限位装置安装与调试

LX型悬挂起重机应安装以下限位保护装置：起升高度限位器（重锤式或压杆式）、行程限位开关（两端各设一个）、缓冲器及止挡装置。起升高度限位器应确保吊钩上升至最高位置前动作，切断起升回路电源，此时吊钩滑轮与卷筒或钢结构之间应有不小于200mm的安全距离。行程限位开关应在大车和小车运行至轨道两端极限位置前动作，使运行机构断电并制动。所有限位装置安装后应逐一进行动作验证，确认动作灵敏可靠后方可将设备投入正式使用。

五、电气系统安装与接线

电气系统是起重机的中枢神经，承担着电源分配、电机控制、保护联锁以及操作指令传输等任务。LX型悬挂起重机的电气系统安装应严格按照电气原理图和接线图执行，并符合GB 5226.2《机械电气安全 起重机械电气设备》的相关要求。

5.1 电源引入与主回路接线

电源引入应采用滑触线供电或电缆卷筒供电方式。滑触线供电时，滑触线应安装平直，集电器与滑触线接触良好，接触压力适中。电缆卷筒供电时，电缆弯曲半径不应小于电缆直径的6倍。主回路接线顺序依次为：电源总开关→隔离变压器（如有）→断路器→接触器→热继电器→电机。各接线端子应紧固，铜导线与端子连接处不得有氧化层或毛刺。

5.2 控制回路安装

控制回路包括操作手柄、控制继电器、接触器线圈以及各限位开关的串联回路。控制电压一般选用安全电压（36V、48V或110V），通过控制变压器将主回路电压降至控制电压。操作手柄的按钮排列应符合人机工程学原则：上升按钮宜在上方，下降按钮在下方，大车左行按钮在左侧，右行按钮在右侧。急停按钮应选用红色蘑菇头自锁按钮，安装在操作手柄最便于触及的位置。

5.3 绝缘检测与通电试验

所有接线完成后，应进行全面的绝缘电阻检测：动力回路对地绝缘电阻不应小于1MΩ（使用500V兆欧表测量），控制回路对地绝缘电阻不应小于0.5MΩ。确认绝缘合格后方可进行通电试验。通电试验的顺序为：先送主电源，检查电源指示灯及电压表指示正常；然后逐级送控制回路，检查各接触器动作是否正常；最后进行电机的点动试验，确认电机转向正确。

六、空载调试与试运行

空载调试是在不通电或仅通电但不加载的情况下，对起重机各机构的运行状态进行检查和调整。空载调试验证的是设备自身的安装质量、各运动副的配合状态以及电气控制逻辑的正确性。

6.1 大车行走调试

启动大车行走机构，使起重机在轨道全长范围内低速往返运行至少三个全程。调试过程中检查以下内容：两侧驱动电机应同步启动和制动，整机无明显偏斜，轨道全长范围内无卡阻点。若发现跑偏，应检查两侧驱动轮的直径差和电机的转速一致性，调整制动器的释放同步性。大车行走时车轮轮缘与轨道侧面应无异常摩擦声（啃轨），啃轨的原因通常包括轨道直线度超标、车轮安装偏斜或两侧电机不同步。

6.2 小车（跑车）运行调试

启动电动葫芦跑车沿主梁工字钢下翼缘全长往返运行至少三个全程。检查跑车在行走过程中是否有抖动、异响或卡阻现象。跑车行至两端限位时，限位开关应在距离缓冲器100mm~300mm处可靠动作并切断运行回路。若跑车行走时与工字钢翼缘之间发出金属摩擦声，应检查轮缘间隙是否需要重新调整。

6.3 起升机构调试

空载条件下操作起升机构，使吊钩在全行程范围内升降至少三次。检查以下内容：起升和下降过程中钢丝绳排列整齐，无交叉和挤压；制动器动作灵敏可靠，空载制动下滑量不超过20mm；重锤限位开关上升限位触点动作时，吊钩滑轮与电动葫芦壳体之间的距离不小于200mm。双速型电动葫芦应分别测试高速和低速档位的运行状态，确认速度切换平稳。

6.4 各机构联动试验

模拟实际工况，同时操作两个以上机构（如起升+行走），检查各机构之间的互锁与安全保护逻辑是否正常。记录空载试验中的关键参数：各机构运行电流值、制动下滑量、行走偏差量、噪声值（距设备1m处不应超过85dB(A)）等。若发现任何异常（如异响、振动、焦味、电流不平衡度超过10%等），应立即停机排查。

七、额定载荷试验

额定载荷试验是在额定起重量下对整机性能的全面检验，是安装验收的决定性环节。

7.1 试验条件与载荷准备

使用经计量检定的标准砝码或经称重的等效负载，加载偏差不超过±1%。试验现场设置安全隔离区域，操作与观察人员撤离至安全位置。试验前复核整机静态几何尺寸并记录。

7.2 静载试验

将额定载荷吊离地面约200mm，静止悬吊10分钟。观察并测量：主梁挠度——额定载荷下跨中静挠度不应大于跨度的1/600（依据GB/T 14406），卸载后恢复度不小于90%，塑性变形不大于0.5mm；端梁与轨道连接处无明显位移或变形；所有高强度螺栓连接点不得有松动；起升制动器不得自动滑降，下滑量不大于5mm。

7.3 动载试验

按额定载荷的1.1倍进行动载试验。起升机构全行程升降各三次；大车轨道全长往返运行三次；跑车沿主梁全长运行三次；各机构联动模拟实际工况运行不少于10分钟。动载试验中，各机构动作正常，制动可靠，电气系统无异常跳闸，整机无永久性变形或损伤。

八、验收标准与检验项目表

8.1 验收依据

• GB/T 14406－2011《通用桥式起重机》
• JB/T 1306－2018《电动单梁起重机》
• GB 6067.1－2010《起重机械安全规程 第1部分：总则》
• TSG Q0002《起重机械安全技术监察规程》
• 设备随机技术文件与安装施工图

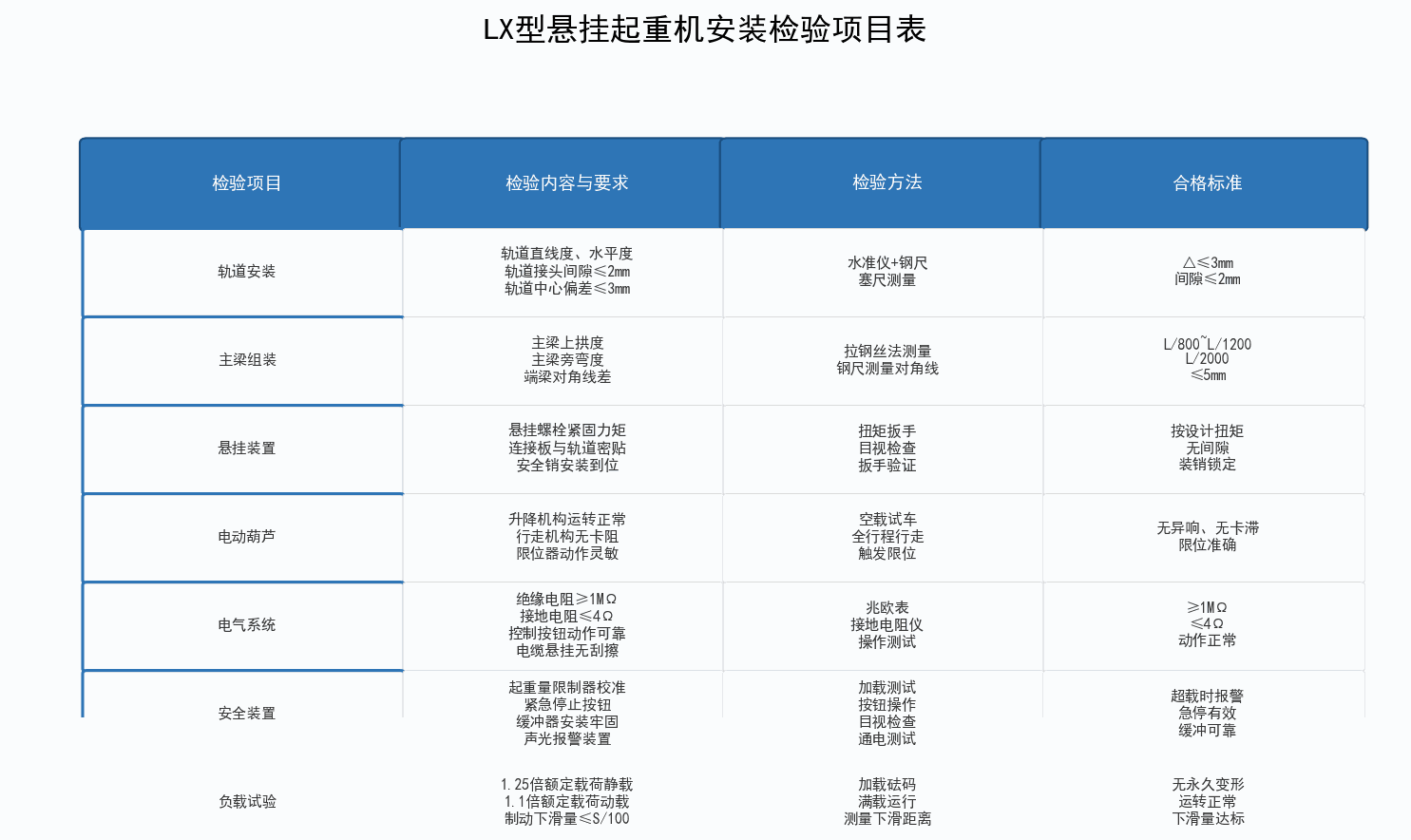

8.2 检验项目表

8.3 验收结论与交付

全部检验项目合格后，由安装单位、使用单位及监理（如有）三方共同签署安装验收报告。报告内容包括：设备基本信息、安装日期、各项试验数据、验收结论及整改意见。验收合格的特种设备应在投入使用前或投入使用后30日内向所在地特种设备监督管理部门办理使用登记，取得《特种设备使用登记证》。随机文件（含验收报告）归档保存，至少保留至设备报废。
