LX型电动单梁悬挂起重机和LD型电动单梁起重机的区别与选型对比分析

LX型电动单梁悬挂起重机（以下简称”LX型”）的显著特征在于其”悬挂式”支撑——整机通过悬挂装置直接吊装在厂房屋架或屋面梁下方的工字钢轨道上，不设独立的地面轨道或承轨梁，运行机构安装于悬挂端梁内，沿工字钢下翼缘行走。这种结构使得LX型无需厂房立柱支撑，适合跨度较小、净空高度有限的轻型作业场景。

LD型电动单梁起重机（以下简称”LD型”）则采用”轨道式”支撑，即起重机通过车轮在敷设于厂房牛腿或混凝土立柱上的钢轨上运行，主梁两端置于端梁之上，整机如同”骑”在厂房轨道上。LD型的承载能力更强、跨度适用范围更广，是通用桥式起重机中最基础的机型之一。

理解这两种机型的差异，对于合理的设备选型、厂房设计与投资控制意义重大。以下将从结构、轨道、参数、适用场景等维度展开系统对比。

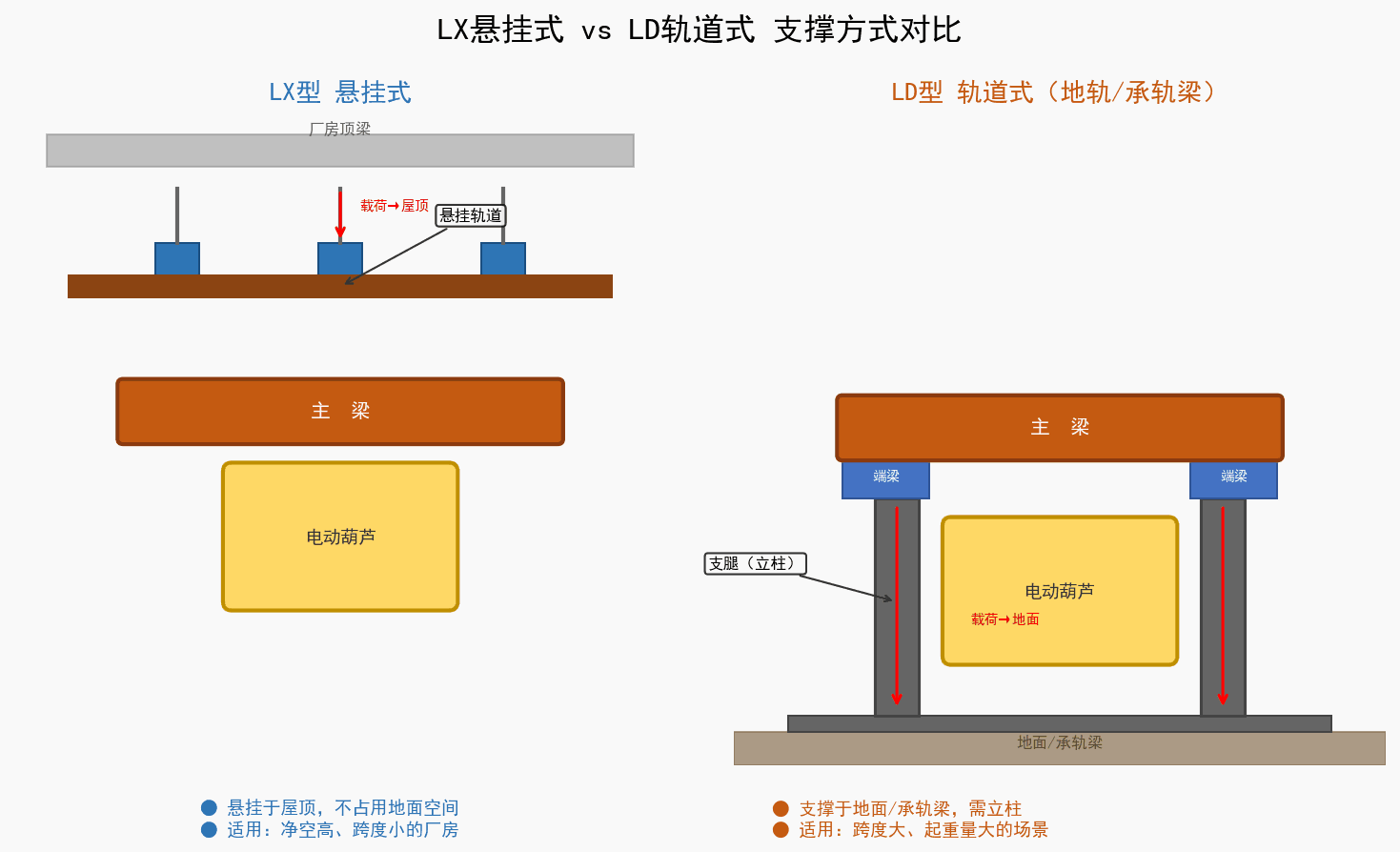

二、支撑方式不同：悬挂式 vs 轨道式

2.1 LX型——悬挂式支撑

LX型的核心结构特征为其悬挂式支撑体系。整台起重机不设独立的地面轨道或承轨梁，而是通过特制的悬挂端梁及连接件，将主梁及电动葫芦总成悬挂在厂房屋面结构下方预先安装的工字钢轨道上。运行小车（主动轮与从动轮组）嵌于工字钢下翼缘两侧，通过电机驱动减速机构带动车轮在工字钢下翼缘滚动，实现整机沿厂房纵向的水平移动。

悬挂支撑方式决定了LX型的所有自重及负载重量均通过工字钢轨道传递至厂房屋架或屋面梁，再经由屋架传递至厂房柱基础。这意味着厂房屋面结构的承载能力必须满足起重机负载要求，必要时需对屋架进行加固设计。悬挂式支撑省去了地面承轨梁及牛腿结构，降低了土建工程量，但对于厂房钢结构本身提出了更高的设计要求。

2.2 LD型——轨道式支撑

LD型采用传统桥式起重机的轨道式支撑方案。在厂房两侧的混凝土立柱或钢立柱上预设牛腿（肩梁），牛腿上敷设起重机车轨（通常为P型钢轨或方钢轨），LD型起重机的端梁车轮直接落于轨道上，整机如同”桥”一般架设在厂房两侧轨道之间。

这种支撑方式的荷载传递路径清晰：起升载荷→主梁→端梁→车轮→轨道→牛腿→立柱→基础。每一级结构均为独立受力构件，设计与校核相对简单。轨道式支撑使得LD型不依赖屋面结构的承载能力，对厂房上部结构的依赖度较低，但也因此需要厂房两侧具备完整的牛腿立柱体系，土建工程量较大。

三、轨道安装差异：工字钢悬挂 vs 钢轨承轨梁

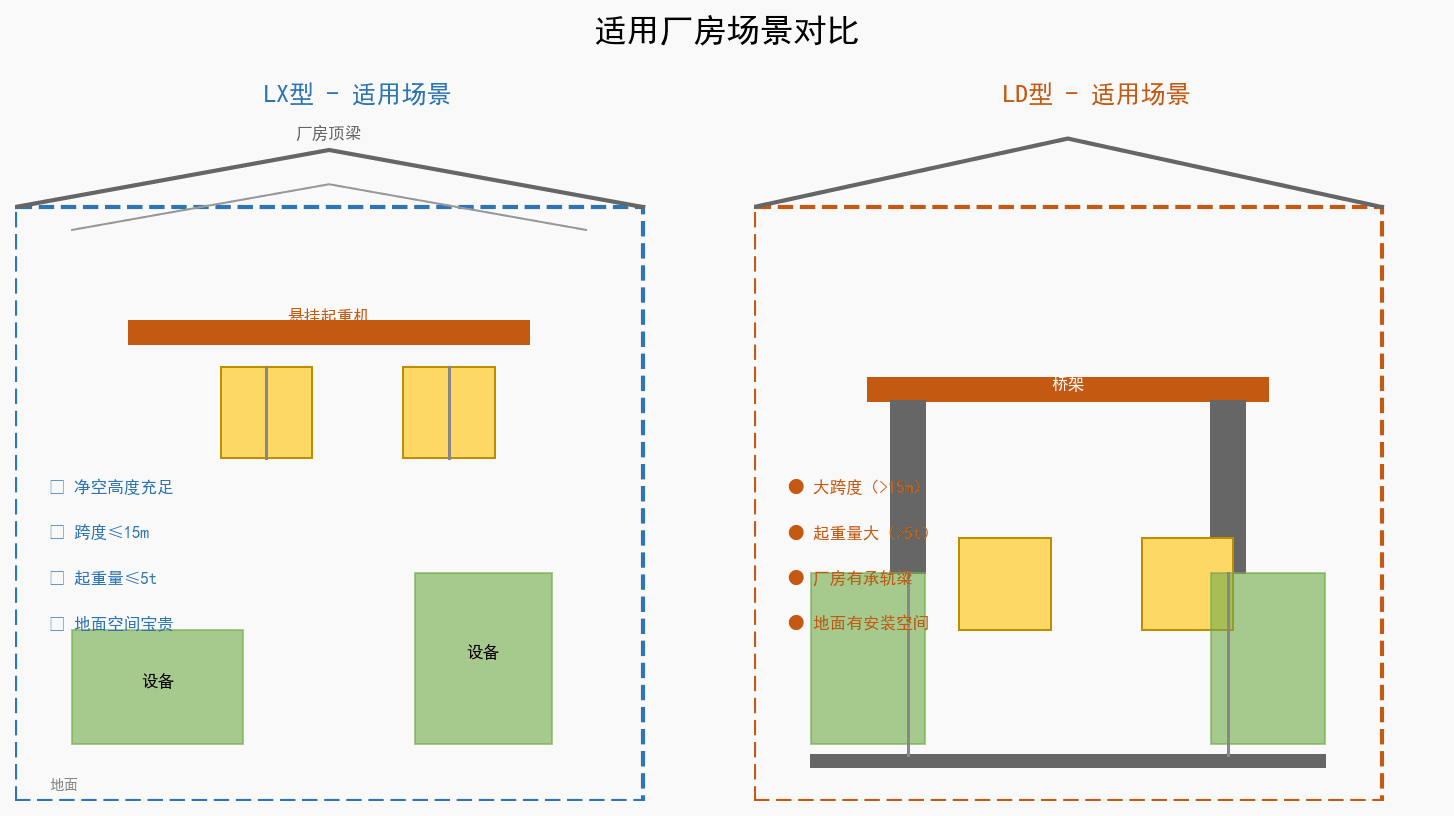

图2：适用厂房场景对比示意图

h3>3.1 LX型的工字钢悬挂轨道

LX型起重机所使用的轨道系统为热轧工字钢（通常为I20a~I45a规格），工字钢通过专用吊挂件或连接板固定在厂房屋架下弦或屋面梁的下翼缘上。工字钢既是起重机的运行轨道，也是整机的悬挂锚固点。轨道安装时需要严格控制以下技术参数：

• 直线度：轨道全长范围内水平弯曲不应大于1/1500，且最大不超过10mm；
• 标高误差：两条平行轨道同一截面的相对高差不应大于10mm；
• 接头处理：工字钢对接焊缝需按二级焊缝标准执行，接头处下翼缘打磨平整，确保车轮平稳过渡；
• 吊挂间距：吊挂点间距通常为1.5m~3.0m，依据起重量与跨度经计算确定；
• 伸缩缝：当轨道总长超过50m时需设置轨道伸缩缝，避免温度应力导致轨道变形。

工字钢悬挂轨道的安装精度直接影响LX型运行时的平稳性、车轮寿命及整机安全性。在工程项目中，轨道安装通常由专业的起重机安装单位与厂房钢构单位协同完成。

3.2 LD型的钢轨承轨梁系统

LD型起重机运行于厂房承轨梁上方的钢轨上。承轨梁通常为焊接工字形截面或H型钢梁，安装在厂房立柱的牛腿之上。钢轨则敷设在承轨梁的上翼缘，通过压板、螺栓或焊接方式固定。常用的轨道类型包括：

LD型轨道的安装技术要求同样严格：轨道接头高低差与侧向错位不应大于1mm，轨道中心线与承轨梁中心线偏差不大于10mm，两轨道跨距偏差控制在±5mm以内。轨道安装完成后需进行全线水平度与直线度复测，并做接地连接。

四、跨度范围对比

跨度是起重机选型的关键参数之一，直接决定了设备能否覆盖工作区域的横向范围。LX型与LD型在跨度性能上存在显著差异：

LX型电动单梁悬挂起重机的跨度范围

通常为3m~16m，部分特殊设计可延伸至20m，但超出16m后整机刚度与运行稳定性将面临挑战。跨度受限的主要原因在于：悬挂式结构缺乏独立的地面支撑，跨度越大，主梁在自重与负载作用下的下挠变形越明显，同时工字钢轨道的跨中挠度也会显著增大，影响车轮与轨道的啮合状态。此外，大跨度工况下悬挂点的间距与数量增加，对屋架的负载能力要求呈非线性上升。

因此，LX型本质上是一种轻型起重机，适合吊装中小型零部件、工具设备或轻型物料。

5.2 LD型的起重量范围

LD型电动单梁起重机的标准起重量覆盖1t、2t、3t、5t、10t、16t、20t，部分设计可达32t。LD型能够承载更大吨位的原因在于：

六、适用厂房场景分析

6.1 LX型适用的典型场景

LX型电动单梁悬挂起重机因其”轻、简、省”的特点，在以下场景中优势明显：

• 小型机械加工车间：

  跨度≤15m、起重量≤5t的机加工、装配及维修工位，需要对工件进行局部吊装搬运；

• 仓库与物流中转站：

  轻型货物出入库、货架间周转作业，LX型可利用厂房上部空间，不影响地面通道布局；

• 已建厂房的改造加装：

  原有厂房未预留牛腿或承轨梁，但屋面结构具备一定承载能力时，LX型悬挂式方案可避免大规模土建改造；

• 对净空高度敏感的场景：

  LX型起升高度范围内的葫芦与主梁所占净空较小（通常比LD型低200~400mm），在净空有限的厂房中更为适用；

• 轻载高频次作业：

  电子元器件装配、实验室吊装、小型零部件流转等场景中，LX型性价比突出。

6.2 LD型适用的典型场景

LD型电动单梁起重机适用于规模更大、负载更重的工业化场景：

• 大中型机械制造车间：

  跨度18m~30m、起重量5t~20t的铸造、铆焊、金加工车间；

• 钢结构与建筑材料生产：

  重型钢材、钢构件、预制板等物料的跨区转运与装卸；

• 维修与装配站：大型设备（如发动机、压缩机、泵组）的拆装维修工位；

• 高工作级别的连续作业：

  当工作级别达到A4或A5时，LD型在结构强度与机构寿命方面更具保障；

• 新建厂房配套设计：

  可在厂房设计阶段即预埋牛腿与承轨梁，实现最优的载荷传递与空间利用。

七、核心对比表（可左右滑动查看）

以下表格汇总了LX型与LD型电动单梁起重机在核心技术参数与工程适配方面的全面对比，请左右滑动查看完整内容：

八、选购建议

8.1 选型决策的基本流程

在LX型与LD型之间做出选择，建议按照以下步骤进行系统评估：

• 第一步——明确工况参数：

  确定最大起重量、工作级别、跨度、起升高度、运行频率、环境温度等核心参数；

• 第二步——评估厂房条件：

  检查厂房结构类型（钢构/混凝土）、屋面承载能力、是否预留牛腿、净空高度、立柱间距等；

• 第三步——对比技术可行性：

  将工况参数与LX型/LD型的技术边界进行匹配，剔除不可行的方案；

• 第四步——综合经济性比较：

  对可行方案进行全生命周期成本分析，包括设备采购、土建改造、安装调试、运行能耗、维护保养等；

• 第五步——确定选型方案：

  综合技术可行性与经济性，选定最优机型及具体规格。

8.2 推荐LX型的场景

以下情形优先推荐选用LX型电动单梁悬挂起重机：

• 起重量 ≤ 5t 且跨度 ≤ 15m；
• 已建成的既有厂房，未预留牛腿或承轨梁，且屋面结构经校核可承载起重机负荷；
• 厂房净空高度有限，需要紧凑型起重机以最大化有效起升高度；
• 预算有限，希望以较低投资实现基本的起重功能；
• 工作级别为A3（轻型），作业频率不高。

8.3 推荐LD型的场景

以下情形优先推荐选用LD型电动单梁起重机：

8.4 其他注意事项

控制方式：地面手柄控制、无线遥控、驾驶室操作等需根据使用习惯选择；

安全装置：两种机型均需配置限位器、超载限制器、缓冲器、防风抗滑装置等；

安装队伍资质：应由具备特种设备安装资质的专业队伍进行安装与调试，验收后向当地市场监管部门办理使用登记；

定期检验：按照《特种设备安全技术规范》要求，起重机需进行定期检验，LX型与LD型的检验标准相同。

九、总结

LX型电动单梁悬挂起重机与LD型电动单梁起重机各有其技术特点与适用边界。LX型以悬挂式为特征，结构紧凑、土建投资少、安装便捷，特别适合小跨度、轻吨位的既有厂房改造与轻型物料搬运；LD型以轨道式为特征，承载能力强、跨度范围广、运行稳定性好，是中型以上新建厂房与重载作业场景的主流选择。

选型的核心在于：首先准确把握工况需求（起重量、跨度、工作级别），然后客观评估厂房条件（结构类型、承载能力、净空余量），最后结合投资预算进行综合权衡。不存在”绝对更好”的机型，只有”更适合”的方案。

对于介于两种机型边界工况的项目（如起重量5t、跨度15m），建议同时获取两种方案的详细报价与技术方案，由专业工程师进行深化对比后方可做出最终决策。

在实际工程中，合理的选型不仅可以保障生产安全与作业效率，还能有效降低初始投资与全生命周期运营成本，是起重机采购项目中最为关键的技术环节之一。
