龙门吊（门式起重机）的自动化改造是提升港口、堆场及工厂物流效率的关键手段。随着PLC、变频器、传感器网络及工业通信系统的深度集成，系统复杂度显著增加，故障点也随之分散。本文以实战为出发点，系统梳理龙门吊自动化系统中五大核心模块的常见故障现象、检查要点、根本原因及标准处置流程，供一线运维人员快速查阅参。也可参考龙门吊自动化改造的未来发展方向：从单机自相关内容。考。
速查原则：先现象后模块，先易后难，先软件后硬件。故障排查遵循”观察→定位→检查→解决→验证”五步法。
一、故障分布概览

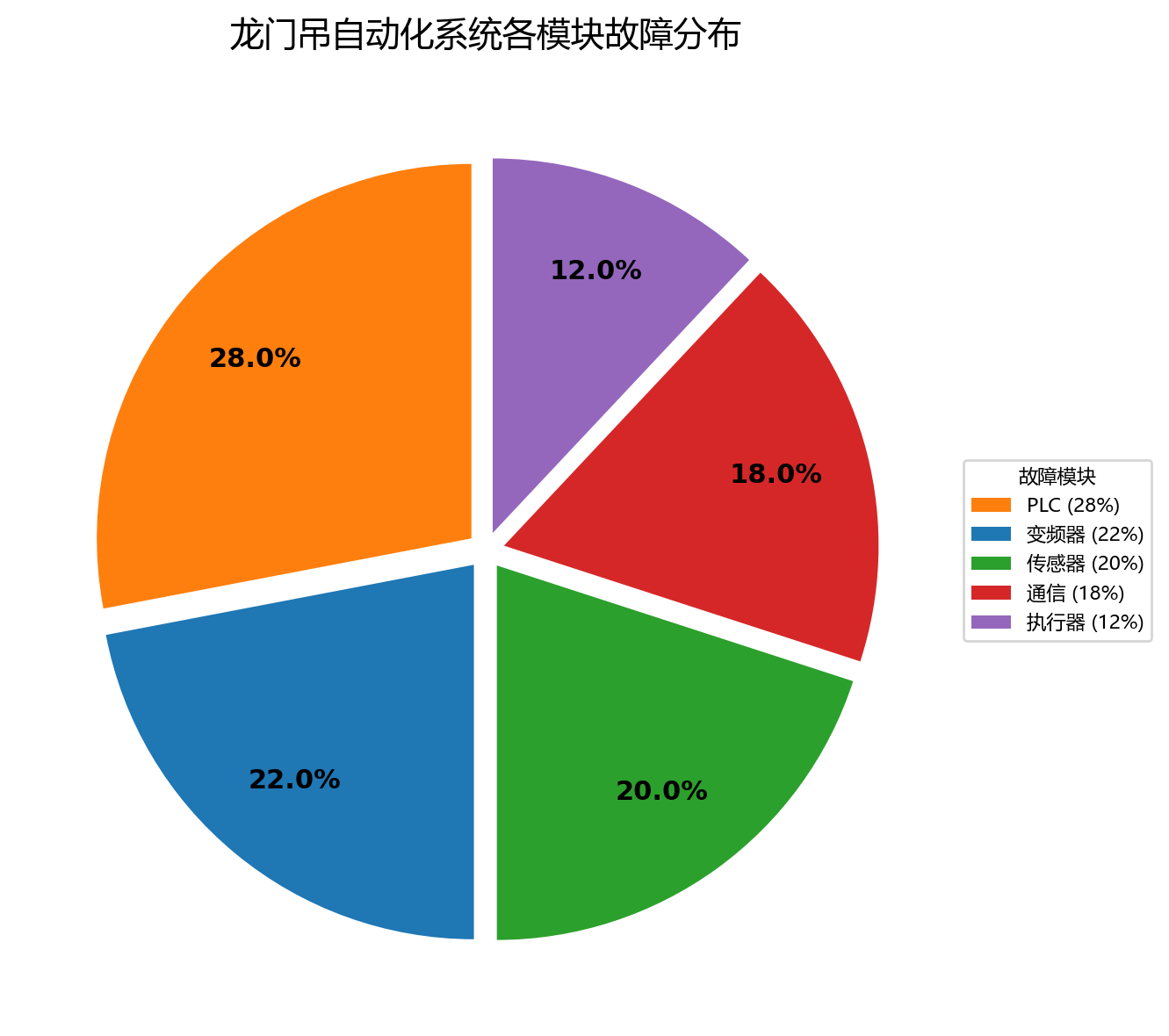

根据行业运维数据统计，龙门吊自动化系统的故障分布呈现出模块化特征。图1展示了五大类故障的占比情况，其中PLC及变频器相关故障合计占比约50%，是日常运维中最常遇到的问题域。
二、五大类故障排查流程
图2以流程图形式完整展示了从故障现象到解决方案的完整排查路径，覆盖PLC、变频器、传感器、通信及执行器五大类别。
三、各模块详细排查指南
3.1 PLC（可编程逻辑控制器）故障
| 故障现象 | 检查点 | 可能原因 | 解决方案 |
|---|---|---|---|
| 系统停机、无输出、CPU报错灯常亮 | PLC电源指示灯、CPU状态指示灯（RUN/STOP/ERR）、I/O模块状态 | 电源模块损坏、程序跑飞或逻辑死循环、CPU硬件故障、电池掉电导致程序丢失 | ① 断电重启PLC；② 检查并更换电源模块；③ 重新下载备份程序；④ 更换CPU模块并恢复程序 |
| 局部I/O模块无响应 | 模块指示灯、背板总线连接、模块供电 | 模块供电保险熔断、背板总线接触不良、模块地址拨码冲突 | ① 测量模块供电电压；② 重新插拔模块并紧固总线连接器；③ 核对并修正模块地址 |
| 程序偶尔紊乱、输出异常 | 扫描周期监视、程序在线监控、干扰源排查 | 强电磁干扰导致程序跑飞、看门狗超时、电池电量不足 | ① 加装信号隔离器和滤波电容；② 优化PLC程序循环逻辑；③ 更换PLC电池 |
提示：PLC程序应定期备份至U盘或上位机，至少保留最近3个版本的归档。建议在PLC柜内加装温湿度传感器，异常环境（温度>55°C或湿度>85%）及时告警。
3.2 变频器故障
| 故障现象 | 检查点 | 可能原因 | 解决方案 |
|---|---|---|---|
| 电机不转、启动即报过流 | 变频器面板故障代码（如OC、OL、SC）、主回路电压、电机绝缘电阻 | IGBT功率模块击穿短路、电机绕组接地或相间短路、加速时间过短 | ① 断开电机测量绝缘（>1MΩ为合格）；② 更换IGBT模块或整台变频器；③ 延长加速时间参数（Pr.0/Pr.1等） |
| 电机速度不稳、运行中跳停 | 编码器反馈信号、速度环PI参数、负载变化曲线 | 编码器损坏或信号干扰、速度环参数整定不当、制动电阻过热 | ① 检查编码器连接及波形；② 重新整定速度环PI参数（自整定功能）；③ 检查制动电阻阻值及散热条件 |
| 变频器显示过压（OV） | 直流母线电压、制动单元状态、制动电阻阻值 | 制动单元损坏、制动电阻断路、减速时间过短、电网电压偏高 | ① 测量直流母线电压（正常范围为540~620V）；② 更换制动单元或电阻；③ 延长减速时间参数 |
注意：变频器检修前必须断电5分钟以上，待直流母线电容放电完毕后才能操作。使用万用表测量直流母线电压低于36V方可接触。
3.3 传感器故障
| 故障现象 | 检查点 | 可能原因 | 解决方案 |
|---|---|---|---|
| 定位偏差、小车或大车停止位置偏移 | 绝对值编码器读数、激光测距仪数值、接近开关安装位置 | 编码器联轴器打滑、激光测距仪镜头污染、反光板偏移、接近开关松动 | ① 紧固联轴器顶丝；② 清洁镜头及反光板（用无纺布蘸无水酒精擦拭）；③ 重新校准编码器零点；④ 紧固接近开关支架 |
| 无检测信号、传感器指示灯不亮 | 供电电压、接线端子、传感器自身状态 | 供电电源故障、接线断路或短路、传感器内部损坏 | ① 测量传感器供电（通常为DC 24V ±10%）；② 使用万用表逐段测量线缆通断；③ 更换同型号传感器并重新标定 |
| 误触发、信号抖动 | 传感器检测距离、安装角度、环境干扰源 | 检测距离设置过大（超出有效量程）、安装角度倾斜、金属飞溅物干扰、电缆屏蔽层接地不良 | ① 按说明书校核检测距离；② 调整安装角度至垂直被测面（±5°以内）；③ 加装防护挡板；④ 检查屏蔽接地 |
3.4 通信网络故障
| 故障现象 | 检查点 | 可能原因 | 解决方案 |
|---|---|---|---|
| PLC与变频器/远程I/O通信中断 | 交换机端口指示灯（Link/Act）、网线水晶头、IP地址配置 | 交换机端口损坏（静电或雷击）、水晶头接触不良、IP地址冲突或网关配置错误 | ① 更换交换机端口；② 重新压制水晶头 (T568B标准)；③ ping测试并修正IP配置；④ 在交换机上划分VLAN隔离广播域 |
| 数据延迟高、控制响应慢 | 网络拓扑结构、交换机负载、线缆长度 | 网络环路导致广播风暴、线缆距离超长（以太网>100m）、交换机端口双工/速率不匹配 | ① 启用STP/RSTP协议消除环路；② 超过100m加装光电转换器或工业交换机中继；③ 强制匹配双工模式及速率（100M Full Duplex） |
| PROFIBUS/CAN总线通信偶发中断 | 终端电阻、总线电缆屏蔽层、分支长度 | 终端电阻丢失或错误、屏蔽层单端接地不良、分支过长（超出规范） | ① 确认总线两端各接入220Ω终端电阻；② 屏蔽层单端接地（接地电阻<10Ω）；③ 分支长度控制在6.6m以内（PROFIBUS 1.5Mbps时） |
注意：龙门吊处于露天强电磁环境，通信电缆必须选用工业级屏蔽双绞线。电缆桥架应分段接地，通信线与动力电缆间距保持至少30cm。雷雨季节前应检查防雷器状态，失效模块及时更换。
3.5 执行机构故障
| 故障现象 | 检查点 | 可能原因 | 解决方案 |
|---|---|---|---|
| 大车/小车行走机构卡滞、异响 | 制动器间隙、轨道平直度、行走轮磨损状态 | 制动器抱闸间隙过小（<0.5mm）、轨道接头错位、行走轮轮缘磨损或轴承损坏 | ① 调整制动器间隙至0.6~1.0mm；② 打磨或重新调整轨道接头；③ 更换行走轮及轴承 |
| 起升机构动作不到位、限位失效 | 起升限位开关、编码器零位、制动器液压推杆 | 限位开关撞块移位、绝对值编码器零位漂移、液压推杆漏油 | ① 重新固定限位撞块并做标记；② 重新校准编码器零位；③ 更换液压推杆密封圈或总成 |
| 电机不动作或单方向动作 | 电机三相电阻、接触器触点、热继电器状态 | 电机缺相（绕组断线或接触器触点烧蚀一相）、热继电器疲劳跳闸未复位、变频器无输出指令 | ① 用钳形表测量三相电流是否平衡；② 打磨或更换接触器触点；③ 复位热继电器并查明过载原因；④ 检查变频器控制端子排接线 |
四、综合排查方法论
4.1 五步排查法
- 观察现象：记录异常表现、报警代码、时间及工况（负载重量、运行方向、风速等）。
- 定位模块：根据现象判断故障归属模块（PLC/变频器/传感器/通信/执行器），缩小排查范围。
- 检查要点：按照”先外后内、先软后硬”的原则，依次检查供电、指示灯、接线、参数设置、硬件状态。
- 制定方案：根据检查结果确定根本原因，制定维修或更换方案，优先选用不停机修复方案。
- 验证闭环：维修完成后进行空载及带载试验，确认故障消除，更新运维记录及备件台账。
4.2 常见误判与避坑指南
误判一：变频器过流直接换模块
- 实际多为加速时间过短或电机绝缘不良
- 应先测量电机绝缘，确认无误再查变频器
误判二：通信中断就换交换机
- 优先检查水晶头及屏蔽接地
- 静电或雷击损伤交换机端口占60%以上
误判三：传感器无信号直接更换
- 先量供电电压，再查线缆通断
- 约30%的传感器故障可归结于供电或接线问题
误判四：执行器卡滞就换电机
- 制动器间隙调整可解决80%的卡滞问题
- 先检查制动器，再排查电机及负载
4.3 日常预防性维护清单
| 周期 | 维护项目 | 标准 |
|---|---|---|
| 每日 | 巡检PLC柜温度、变频器面板报警 | 柜内温度<50°C，无报错代码 |
| 每周 | 清洁传感器镜头、检查通信指示灯 | 镜头无遮挡，交换机Link灯正常 |
| 每月 | 检查制动器间隙、电机绝缘电阻 | 间隙0.6~1.0mm，绝缘>1MΩ |
| 每季 | 备份PLC程序、更换变频器散热风扇 | 程序归档命名规范，风扇无异响 |
| 每年 | 校准所有传感器零点、检测通信线缆衰减 | 编码器零位偏差<0.5mm，链路衰减<9dB |
五、典型案例分析
案例一：某码头40t龙门吊在自动化作业中频繁出现大车定位偏差，偏差值呈周期性变化。运维人员按照传感器故障排查流程，检查绝对值编码器发现联轴器顶丝松动，紧固后偏差消除。后续增加联轴器防松垫圈并纳入月检项目，该问题未再复现。
案例二：某堆场龙门吊通信网络每日下午15:00左右出现间歇性中断。经排查，该时段附近有电焊作业，焊机产生的电磁干扰通过未屏蔽的通信线缆耦合进入PLC交换机端口。解决方案：将通信线缆更换为屏蔽双绞线，并沿桥架全线穿金属管，干扰故障率下降95%。
结语：龙门吊自动化系统的故障排查是一项系统性的技术工作。掌握”抓大放小、分层隔离”的思路，熟练运用本文提供的分类排查流程与速查表格，可帮助运维人员在最短时间内定位并解决问题，显著提升设备可用率。建议将本文作为现场快速参考手册打印留存。
文章编号：016 | 版本：V1.0 | 适用对象：龙门吊自动化系统运维工程师 | 2026年05月
