龙门吊起升机构钢丝绳卷绕系统设计要点：多层缠绕与排绳机构

龙门吊起升机构钢丝绳卷绕系统设计要点：多层缠绕与排绳机构

1 引言

龙门吊（门式起重机）作为港口、造船厂及大型钢结构施工中不可替代的起重设备，其起升机构的可靠性直接决定了整机的作业安全与工作效率。在起升机构中，钢丝绳卷绕系统——包括卷筒、钢丝绳、滑轮组及吊钩——承担着将驱动电机的旋转运动转化为吊物升降直线运动的核心功能。随着起重机向大起重量、高扬程方向发展，卷筒上的钢丝绳多层缠绕已成为普遍需求，由此带来的排绳问题和钢丝绳寿命衰减成为设计中的关键技术难题。

本文围绕龙门吊起升机构钢丝绳卷绕系统，系统阐述多层缠绕与排绳机构的设计要点，分析钢丝绳寿命随缠绕层数的变化规律，并提出工程可行的优化设计策略。

2 钢丝绳卷绕系统总体结构

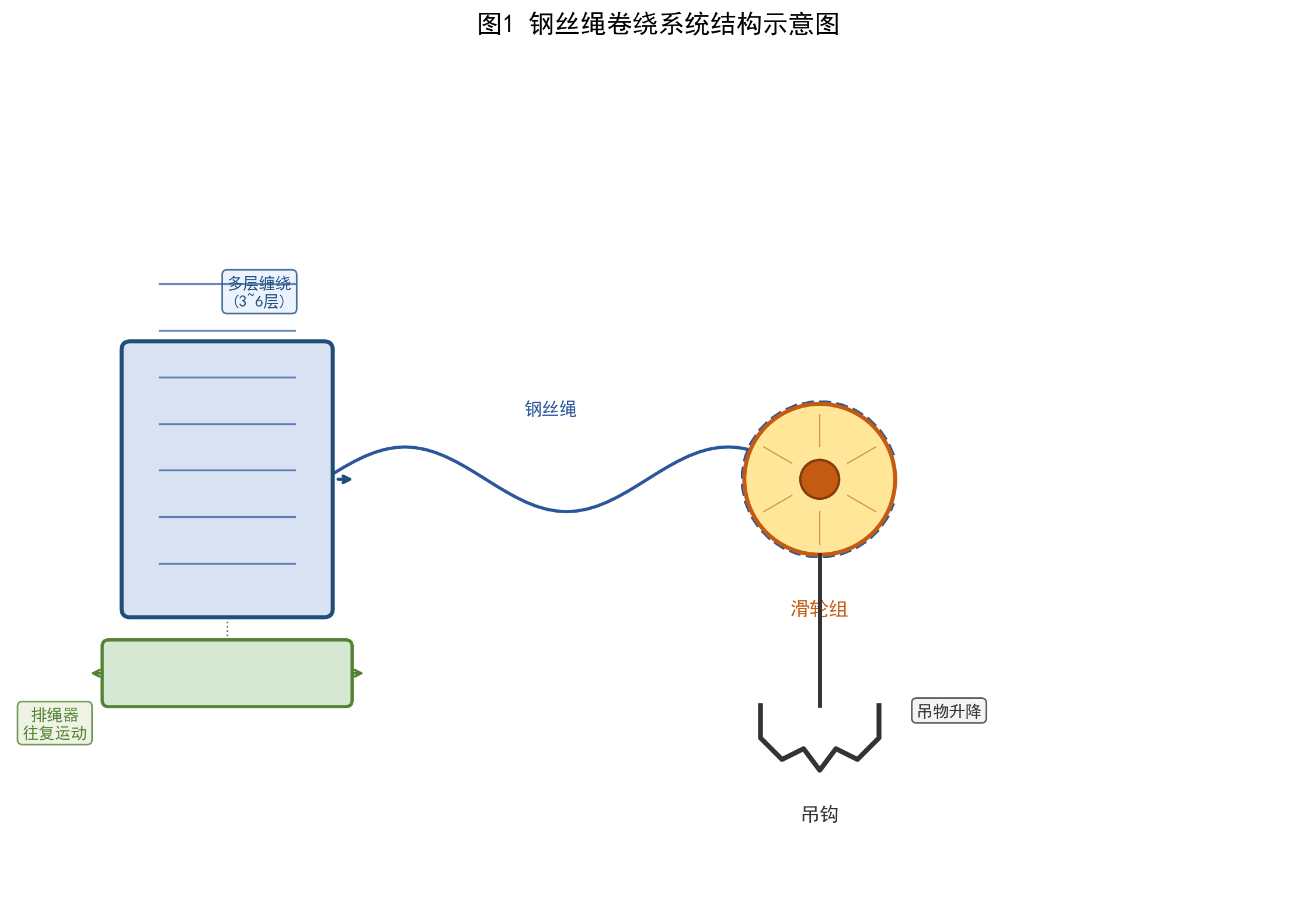

钢丝绳卷绕系统的典型结构如图1所示。该系统主要由以下部件组成：卷筒（drum）、排绳机构（rope traverse mechanism）、钢丝绳（wire rope）、滑轮组（sheave block）以及吊钩（hook）。其中，卷筒是钢丝绳的缠绕载体，依靠驱动电机经减速器输出扭矩实现旋转收放绳；排绳机构引导钢丝绳沿卷筒轴向有序排列；钢丝绳经滑轮组改变方向后连接吊钩，完成吊物的升降作业。

图1 钢丝绳卷绕系统结构示意图 （卷筒/排绳器/滑轮组/吊钩）

在多层缠绕工况下，钢丝绳在卷筒上通常缠绕 3～6 层。随着层数增加，下层绳受到上层绳的挤压、摩擦和弯折角增大，导致钢丝绳内部钢丝产生疲劳断裂，寿命显著降低。因此，合理的卷筒设计、排绳机构参数以及缠绕层数控制是保证系统可靠性的关键。

3 卷筒设计要点

3.1 卷筒直径与长度

卷筒直径是影响钢丝绳寿命的首要因素。根据 GB/T 3811-2008《起重机设计规范》，卷筒直径 D 应满足 D ≥ h₁ · d，其中 d 为钢丝绳直径，h₁ 为卷筒直径系数，对起升机构一般取 h₁ = 16～25。更大的卷筒直径可减小钢丝绳弯曲曲率，降低弯曲应力，有利于延长疲劳寿命。

卷筒长度 L 则根据钢丝绳总长度、缠绕层数及绳槽节距确定。在多层缠绕条件下，单层缠绕长度不足时需通过增加层数来容纳绳长，这直接导致了排绳机构的必要性。

3.2 绳槽设计

传统卷筒绳槽分为标准槽（标准螺旋槽）和深槽两种。对于多层缠绕工况，推荐采用深槽设计，以改善第一层钢丝绳的定位效果，减小上层钢丝绳对下层绳的嵌入挤压。绳槽半径 R 通常取 R = (0.53～0.56)d，槽深 h ≥ 0.3d。

3.3 卷筒筒壁厚度

多层缠绕时筒壁承受的径向压力远大于单层缠绕。钢丝绳层间径向压力 P_r 可按式 (1) 近似计算：

4 排绳机构设计

排绳机构是保证多层缠绕质量的核心部件，其主要功能是在卷筒旋转过程中，引导钢丝绳沿轴向均匀排列，避免乱绳、咬绳和空槽等故障。

4.1 排绳器类型与选型

常见的排绳机构包括以下三种类型：

• 螺旋式排绳器：利用与卷筒同步旋转的螺旋副驱动排绳架沿轴向往复运动，结构简单、可靠性高，适用于中低速工况。
• 液压式排绳器：通过液压油缸驱动排绳架，可实现无级调速和主动控制，适用于大型龙门吊和变载荷工况。
• 电气伺服排绳器：采用伺服电机+滚珠丝杠驱动，配合编码器反馈实现闭环控制，排绳精度最高，适用于自动化程度要求高的场合。

4.2 排绳速度匹配

排绳机构的轴向往复速度 v_t 必须与卷筒旋转速度 v_r 严格匹配：

6 综合设计流程与校核

钢丝绳卷绕系统的综合设计流程包括以下关键步骤：

1. 参数输入：额定起重量 Q、起升高度 H、起升速度 v、工作级别 M。
2. 钢丝绳选型：根据总拉力 F = Q / (m · η) 计算钢丝绳最小直径 d_min，其中 m 为倍率，η 为滑轮组效率。
3. 卷筒尺寸确定：按 D ≥ h₁ · d 确定卷筒直径，按 L = (H · m · d) / (π · D · n_l) 计算卷筒长度（含排绳余量）。
4. 缠绕层数验算：验算实际层数 n_l 是否满足寿命要求，若超出推荐范围则调整卷筒直径或选用更高强度钢丝绳。
5. 排绳机构设计：确定排绳类型、驱动功率、往复行程及限位保护方案。

6. 疲劳校核与试验验证

   ：进行钢丝绳弯曲疲劳计算及层间接触应力有限元分析，必要时开展原型机试验验证。
