▎栏目导语：防爆电动葫芦电气系统的安全性与电缆引入装置的合规选型直接相关。本文从接线盒结构设计与密封件选型两个核心维度，系统解析Ex d隔爆型电气接口的技术要求。
河南克鲁德重工有限公司提供各吨位防爆电动葫芦电气产品，出厂价直供，质量可靠。

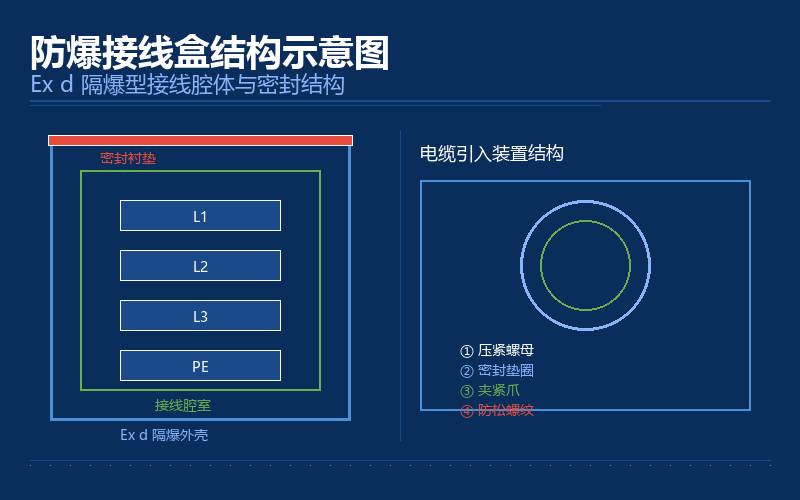

🔌 一、防爆接线盒的结构设计原则
防爆电动葫芦的电气系统核心防护节点集中在接线盒组件。按照GB/T 3836.2-2021（爆炸性环境第2部分：由隔爆外壳”d”保护的设备）的要求，Ex d隔爆型接线盒需具备以下结构特征：外壳材质采用抗拉强度不低于120 MPa的铸铝合金或铸铁，最小壁厚依容积大小取值在3~8 mm之间；法兰接合面宽度不小于12.5 mm，表面粗糙度Ra≤3.2 μm；所有紧固螺栓均配备防松垫圈，施加力矩值应符合制造商规范。
接线腔内部采用分区隔离设计——主回路端子与控制回路端子以不低于2 mm的爬电距离分隔，中间设置绝缘隔板。进出线孔内径与电缆外径的配合间隙应控制在0.1~0.5 mm，过量间隙会直接削弱隔爆性能。腔体底部预留排水孔（以螺塞密封），防止冷凝水积聚引发绝缘失效。
设计要点提示：接线盒的空腔容积直接影响隔爆试验的参考压力值。容积越大，所需外壳壁厚和螺栓规格相应提高。建议在满足接线空间的前提下，将腔体容积控制在2 L以内，以降低制造成本与认证难度。
📦 二、电缆引入装置的分类与选型依据

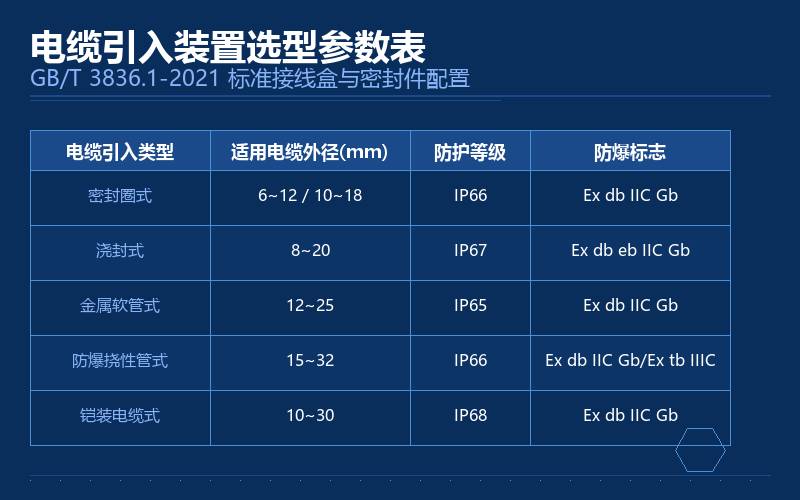

电缆引入装置（Cable Gland）是将外部电缆安全引入防爆外壳的关键组件，其选型直接决定整机的防爆等级维持能力。依据GB/T 3836.1-2021和GB/T 3836.15-2019，常用引入装置类型包括以下五种：
| 电缆引入类型 | 适用电缆外径(mm) | 防护等级 | 防爆标志 |
|---|---|---|---|
| 密封圈式 | 6~12 / 10~18 | IP66 | Ex db IIC Gb |
| 浇封式 | 8~20 | IP67 | Ex db eb IIC Gb |
| 金属软管式 | 12~25 | IP65 | Ex db IIC Gb |
| 防爆挠性管式 | 15~32 | IP66 | Ex db IIC Gb/Ex tb IIIC |
| 铠装电缆式 | 10~30 | IP68 | Ex db IIC Gb |
🔩 三、密封件的材料选择与老化控制
密封件是电缆引入装置中最为薄弱的环节。常用密封材料包括丁腈橡胶（NBR）、硅橡胶（VMQ）和氟橡胶（FKM）。NBR耐油性好、价格低廉，适用于常规环境（-20~+80 ℃）；VMQ耐高低温性能突出（-60~+200 ℃），适合户外或高温工况；FKM耐化学腐蚀性强，用于化工、制药等腐蚀性环境。需特别注意的是，密封件的使用寿命受温度与臭氧浓度双重影响——每升高10 ℃，橡胶老化速率约翻倍。
选型时应要求供应商提供密封件的热老化试验报告（依据GB/T 3512-2014），确认在设备最高运行温度下，密封件的压缩永久变形率不超过30%。安装时，在螺纹部位涂抹适量硅基润滑脂可显著降低安装扭矩偏差，同时防止密封圈在旋入过程中产生扭转撕裂。
✅ 四、安装验收与日常维护要点
电缆引入装置的安装质量直接决定防爆系统的完整性。验收阶段应逐项核查以下指标：
- 压紧螺母的拧紧力矩是否符合制造商提供的标称值（通常为10~40 N·m）
- 密封圈是否与电缆外径匹配——电缆在密封圈中应呈轻微的椭圆变形，而非完全压扁
- 接线盒盖板螺栓是否按对角顺序分次逐步拧紧，最终力矩一致性偏差≤10%
- 引入装置的Ex防爆认证标志是否完整清晰，有效期是否覆盖设备服役周期
在日常运维中，建议每3个月对电缆引入装置进行一次目视检查，重点观察密封圈处是否有裂纹、硬化或挤出变形。每年进行一次绝缘电阻测试（500 V兆欧表），绝缘电阻值不应低于1 MΩ。发现异常应及时更换整套引入装置——切勿仅更换密封圈而重复使用金属压紧件，因螺纹磨损可能已导致夹紧力不达标。
📋 结语
防爆电动葫芦电气系统的可靠运行，建立在接线盒隔爆结构设计与电缆引入装置精准选型的双重基础之上。从外壳材质、接合面参数到密封件材料与安装力矩，每一个技术细节的取舍都会影响整体的防爆安全性。建议设备选型人员在采购阶段即向供应商索要完整的接线盒剖面图纸与引入装置型式试验报告，将技术合规审查前置化，方能从源头降低爆炸风险。
