防爆电动葫芦区别于普通电动葫芦的根本特征在于其隔爆型外壳设计。当电动葫芦内部发生可燃气体爆炸时，隔爆外壳不仅要承受爆炸压力而不破裂，还必须使内部爆炸火焰通过接合面间隙时被充分冷却熄灭，不致引燃外部爆炸性环境。本文从隔爆原理出发，系统解析防爆电动葫芦的隔爆外壳设计要点与防爆接合面关键技术参数的应用规范，为设备选型与维护提供参考依。也可参考BCD型防爆电动葫芦怎么选？化工厂防爆等相关内容。据。
河南克鲁德重工有限公司提供各吨位防爆电动葫芦隔爆产品，出厂价直供，质量可靠。

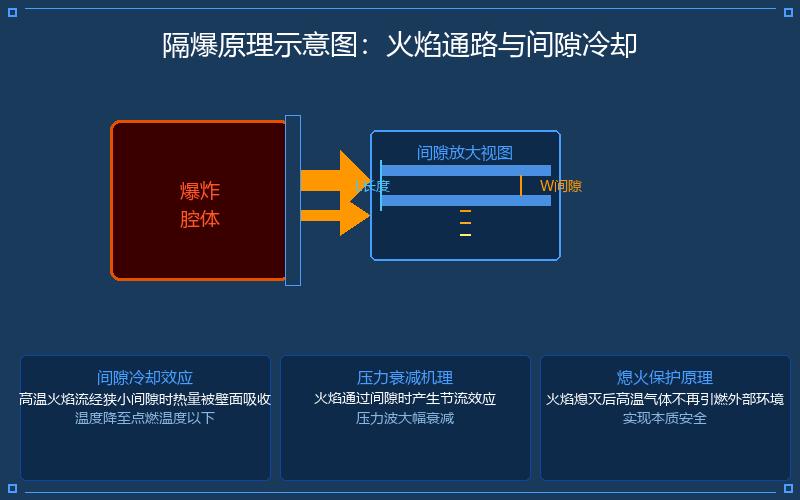

🔥 一、隔爆原理：间隙熄火与压力承受的平衡
隔爆型防爆（Ex d）的基本原理可以概括为”外壳容纳+间隙熄火”两个层面。电动葫芦的电机、电气接线盒、控制箱等可能产生电火花或高温的部件，全部封装在一个具有足够机械强度的隔爆外壳内。当壳体内可燃气体被引爆后，外壳必须能够承受爆炸产生的最大压力而不发生破裂或产生超过允许值的变形。根据GB/T 3836.2标准，隔爆外壳应能承受参考压力1.5倍而不损坏，且不得有永久性变形影响防爆性能。
间隙熄火是更为精妙的设计环节。隔爆外壳并非完全密封的容器——电动机转轴需要伸出外壳传递动力，接线盒盖板需要可拆卸以便检修，这些部位必然存在接合面间隙。当内部爆炸产生的高温高压火焰气体沿着这些间隙向外喷出时，间隙通道的狭长结构起到两个关键作用：其一，火焰在狭隙中与金属壁面充分接触，热量被快速传导至外壳吸收，火焰温度急剧下降；其二，间隙中的流动阻力使爆炸压力沿程衰减，喷出气体的速度和温度均降至不足以引燃外部爆炸性环境的程度。这一过程称为”间隙冷却”或”熄火效应”。
间隙熄火的实现取决于三个核心参数：间隙宽度W（接合面之间的间隙尺寸）、接合面长度L（火焰必须通过的路径长度）和接合面表面粗糙度。这三个参数的合理匹配是隔爆外壳设计的根本依据，也是防爆电动葫芦取得防爆合格证的核心检查项。
🧱 二、隔爆外壳结构设计要点
防爆电动葫芦的隔爆外壳在结构上分为三个主要功能区域：电机隔爆腔、电气接线隔爆腔和制动器隔爆腔。各腔体之间通过隔爆接合面或隔爆过渡结构相互连接，形成一个完整的隔爆系统。电机隔爆腔容纳定子绕组、转子及接线端子，是电火花产生的主要区域，因此其外壳壁厚通常不小于5mm（铸铁材质）或3mm（铸钢材质），且需通过液压试验验证承压能力。
电气接线隔爆腔是另一个重点区域，电缆引入装置（进线口）必须采用经防爆认证的密封填料函或压紧螺母式电缆密封接头，确保电缆与外壳之间的间隙满足隔爆要求。接线腔内部端子排的相间距离和爬电距离也须符合GB/T 3836.3的相关规定，防止相邻端子之间发生击穿放电。
在材料选用方面，隔爆外壳常用HT250以上牌号灰铸铁或ZG230-450铸钢制造，少数轻量化设计采用高强度铝合金（须经摩擦火花试验合格）。外壳的最小壁厚由材料的抗拉强度和计算爆炸压力共同决定，设计安全系数一般取3-5倍。所有焊缝须进行无损检测，确保无气孔、夹渣、未熔合等缺陷。
📐 三、防爆接合面类型与间隙参数详解
防爆接合面是隔爆外壳中直接决定防爆性能的关键结构，按配合形式可分为平面接合面、止口接合面、转轴接合面、螺纹接合面和衬垫接合面五种基本类型。不同类型的接合面适用于不同的连接部位，其间隙宽度W和接合面长度L的技术要求也有所区别。
平面接合面是最常见的类型，用于壳体与盖板之间的连接。对于IIB类防爆等级（乙烯、焦炉煤气等气体环境），平面接合面的最大允许间隙W为0.20mm，最小接合面长度L为25mm。当外壳容积大于2000cm³时，L值需增大至40mm。平面接合面表面粗糙度应不低于Ra 6.3μm，以保证密封效果和火焰通道的一致性。
止口接合面常用于电机端盖与机座之间的配合，其轴向间隙和径向间隙分别控制。止口接合面的优点是装配定位精度高、间隙控制易于稳定。对于IIB级防爆，止口接合面的径向间隙不应超过0.20mm，轴向长度不小于12.5mm。
转轴接合面是电机输出轴穿过隔爆外壳的关键部位，也是最容易发生防爆失效的薄弱环节。转轴接合面采用间隙配合，轴与轴承盖之间的间隙W最大允许0.30mm（IIB级），轴承盖与转轴的配合长度L不小于15mm。对于频繁起动的电动葫芦工况，转轴接合面的磨损会随时间增大间隙，因此需定期检测间隙值，超过允许上限时必须修复或更换轴承盖。
| 接合面类型 | 最大间隙W (mm) | 最小长度L (mm) | 表面粗糙度 | 适用部位 |
|---|---|---|---|---|
| 平面接合面 | ≤ 0.20 | ≥ 25 | Ra ≤ 6.3μm | 壳体盖板、接线盒盖 |
| 止口接合面 | ≤ 0.20 | ≥ 12.5 | Ra ≤ 6.3μm | 电机端盖与机座 |
| 转轴接合面 | ≤ 0.30 | ≥ 15 | Ra ≤ 3.2μm | 电机轴伸穿出部位 |
| 螺纹接合面 | M ≥ 5牙 | ≥ 8 | 螺纹精度6g/6H | 电缆引入装置、堵头 |
🔍 四、间隙参数检测与维护要点
隔爆接合面间隙参数在电动葫芦的长期使用中可能因磨损、腐蚀、机械变形等因素而发生改变，因此定期检测和维护很关键。间隙宽度W的检测应使用塞尺（厚薄规）在接合面的多个测量点进行，每个测量点的间隙值均不得超过标准规定的最大允许值。值得留意的是，测量应在接合面紧固螺栓按规定力矩拧紧的状态下进行，不可在松动状态下测量。
接合面长度L的检测相对简单，使用游标卡尺测量配合面的实际接触长度即可。若发现表面存在锈蚀、划伤或磕碰凹坑，应使用细锉或油石进行修复，修复后的表面粗糙度须达到设计要求。当接合面因多次修复导致L值小于最小允许值时，该零件即告报废，必须更换。
防爆电动葫芦的隔爆外壳在维修后须重新进行水压试验，试验压力为1.5倍参考压力，保压时间不少于10秒，不得有渗漏或可见变形。任何对隔爆外壳的钻孔、焊接、机械加工等改造行为，无论大小，均须重新进行防爆认证，否则将直接导致整机防爆资质失效。
✅ 五、结语
防爆电动葫芦的隔爆原理本质上是一种”疏导而非堵塞”的安全理念——承认内部爆炸无法完全避免，但通过精密设计的隔爆外壳和接合面间隙，将爆炸的破坏性限制在外壳内部，确保外部环境安全。间隙熄火与压力承受这两个核心功能的实现，依赖的是对间隙宽度W、接合面长度L、表面粗糙度等参数的严格控制。每一个参数的选择，都对应着一组经过标准试验验证的安全边界。
对于使用和维护人员而言，深刻理解隔爆原理有助于在日常工作中更加重视接合面的保护与间隙参数的定期检测——不随意拆解隔爆外壳、不自行加工修改接合面、及时修复表面损伤并恢复防腐涂层，这些看似简单的日常维护行为，恰恰是确保防爆电动葫芦长期保持防爆性能的根本保障。
河南克鲁德重工有限公司作为专业起重设备生产厂家，提供各吨位防爆电动葫芦隔爆产品及服务，欢迎咨询选型方案。
