智能单梁起重机远程监控系统方案

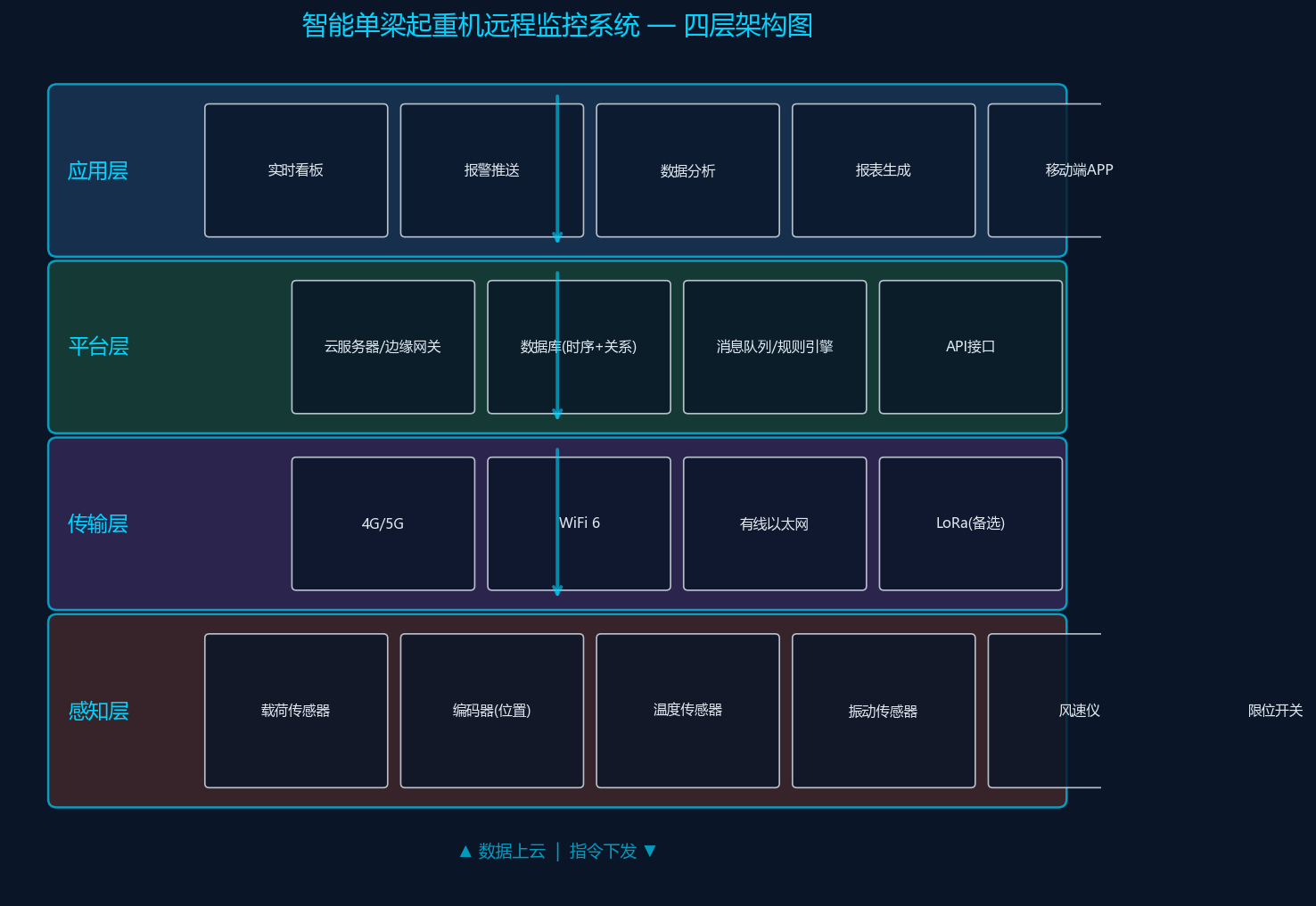

图1：智能单梁起重机远程监控系统四层架构图

2. 监控系统架构

系统采用分层架构设计，自底向上划分为感知层、传输层、平台层和应用层四个层次，各层职责清晰、标准接口、可独立扩展。

• 感知层：由部署在起重机关键部位的各类传感器组成，包括载荷传感器、旋转编码器、温度探头、振动加速度计、风速仪和机械限位开关等，负责原始数据的采集和初步处理。
• 传输层：承担数据上云和指令下发的通信任务，支持4G LTE Cat.1、5G eMBB/uRLLC、WiFi 6和企业有线以太网等多种接入方式，同时保留LoRa方案作为无公网环境下的本地数据汇聚备选。
• 平台层：部署在公有云/私有云或边缘网关之上，包含时序数据库（采集频率最高100Hz）、关系型数据库（设备台账、工单）、消息队列（Kafka/RabbitMQ）、规则引擎和RESTful API网关，实现数据持久化、实时流转与业务逻辑解耦。
• 应用层：面向最终用户的可视化交互界面，包括PC端实时看板、移动端APP（iOS/Android）、短信/微信报警推送、数据分析和智能报表模块。

3. 传感器部署方案

传感器部署遵循”关键部位全覆盖、非关键部位合理精简”原则，重点监测载荷、位置、温度和振动四大类参数。

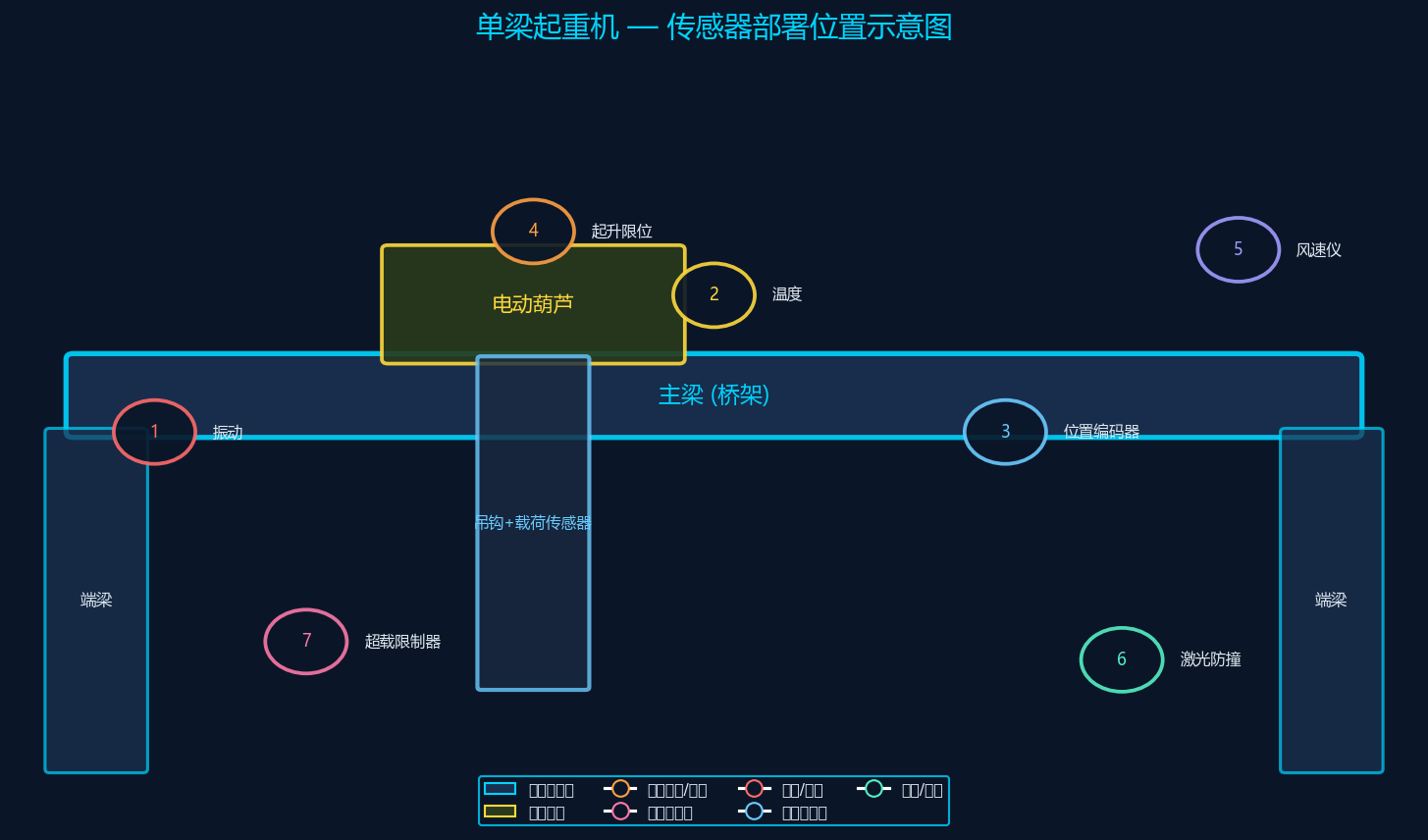

图2：单梁起重机传感器部署位置示意图

4. 数据传输方案

根据工厂现场网络条件的不同，系统提供四种通信方式灵活选择：

• 4G LTE Cat.1：当前首选方案，覆盖广、成本低、下行10Mbps/上行5Mbps足以满足传感器数据实时传输。内置工业级SIM卡 + 双卡备份。
• 5G（eMBB + uRLLC）：适用于对实时性要求极高的场景，如多机协同防撞、远程操控等，端到端时延可控制在10ms以内。
• WiFi 6（802.11ax）：适合车间内已部署企业级WiFi的场景，支持OFDMA多用户并发，单AP可接入50+台起重机终端。
• 有线以太网（PROFINET/EtherCAT）：对通信可靠性要求最高的场景可采用有线方案，同时支持为现场操作站提供本地数据展示。

所有通信链路均采用TLS 1.3加密，数据上报频率可远程配置（默认1Hz），支持断线续传和本地缓存（32GB eMMC），确保网络中断时数据不丢失。

5. 云平台功能

云平台是整个系统的”大脑”，部署于阿里云/华为云/AWS等主流公有云，具备以下核心功能：

• 实时监控看板：以设备为中心，展示每台起重机的当前载荷、位置坐标、电机温度、振动幅值、累计运行时长等关键指标，支持GIS地图模式和列表模式切换。
• 多级报警机制：基于规则引擎定义预警阈值（黄色预警、橙色预警、红色报警），报警可通过APP推送、短信、微信公众号、邮件四种渠道同步通知，支持报警升级策略（30分钟未确认自动升级）。
• 大数据分析：自动生成日/周/月/季度运行报告，包含载荷分布热力图、电机温升趋势、振动频谱特征分析（FFT）、启停频次统计等，辅助设备健康度评分（0～100分）。
• 智能报表：支持一键导出PDF/Excel格式的设备运行月报、故障统计报表、维护工单执行率报表，满足ISO 45001和GB/T 3811管理合规要求。
• 远程配置：支持OTA远程升级传感器固件、修改数据采集频率、调整报警阈值，无需现场作业。

6. 应用效果

系统已在某汽车零部件制造工厂的23台单梁起重机上完成试点部署，运行周期8个月。实际效果如下：

• 故障预警提前量：通过振动加速度趋势分析和温度爬升速率监测，成功提前7～30天预警电机轴承磨损、减速箱齿轮点蚀等渐进式故障，准确率超过92%。
• 非计划停机减少：试点期间设备非计划停机次数同比下降65%，平均每次停机时间从4.2小时缩短至1.8小时。
• 维护效率提升：远程巡检替代了70%的人工巡检工作，维护人员从按固定周期保养转为基于设备状态的有计划性维护，整体维护效率提升超过3倍。
• 投资回报率：系统总投资约18万元（含23台设备改造），因减少停产损失和降低备件更换成本，预计14个月收回全部投资。

7. 结语

智能单梁起重机远程监控系统以物联网技术为底座、云平台为核心、数据分析为驱动，构建了从设备端到管理端的完整数字化闭环。该系统不仅解决了传统起重设备”看不见、管不到、控不住”的管理痛点，更为企业从”被动维修”向”预测性维护”转型提供了切实可行的技术路径。随着5G专网、边缘智能和AI算法的持续演进，未来系统将进一步提升故障诊断的精度和自动化程度，助力工业安全生产与降本增效。
