工业物联网在门式起重机智能化改造中的应用
从单机作业到数字孪生：基于 IIoT 的起重机全生命周期升级路径
📌 本文导读
河南克鲁德重工有限公司提供各吨位工业物联网在门式产品，出厂价直供，质量可靠。
随着《中国制造2025》和”双碳”战略的深入推进，传统门式起重机面临能效低、安全风险高、运维成本高等多重挑战。工业物联网（IIoT）技术通过感知层、网络层、平台层和应用层的四层架构，为起重机智能化改造提供了完整的技术路径。本文基于多个实际改造案例，系统分析 IIoT 在起重机状态监测、预测性维护、远程操控与数字孪生等方面的应用实践，并以投入产出数据论证改造的经济可行性。
一、行业背景与改造驱动力
门式起重机作为港口、铁路货场、钢铁冶金等行业的核心物流装备，其作业效率直接影响整个供应链的运转效率。据中国工程机械工业协会统计，截至2025年底，全国在用门式起重机超过 38 万台，其中超过 60% 为 2015 年前投运的老旧设备，普遍存在以下痛点：
- 能效低下：老旧设备电机能效等级多为 IE2 以下，空载率高达 35%-40%，电能浪费严重。
- 安全隐患：年均发生起重机相关安全事故 120 余起，其中 70% 与人为误操作和设备状态不可知有关。
- 运维成本高：定期检修模式下，非计划停机占总停机时间的 45%，单台大型起重机年均维修成本超过 25 万元。
- 数据孤岛：设备运行数据无法实时采集与上传，管理人员仅能通过纸质报表了解设备状态，响应滞后。
工业物联网技术的成熟为上述问题的系统性解决提供了可能。5G 专网、边缘计算、轻量级传感器和云平台的成本在过去三年下降约 40%，使得起重机的智能化改造成本进入”可接受区间”。
二、IIoT 系统架构设计
面向门式起重机智能化改造的 IIoT 系统采用经典的四层架构设计，各层职责明确、接口标准化，便于分阶段实施与扩展。

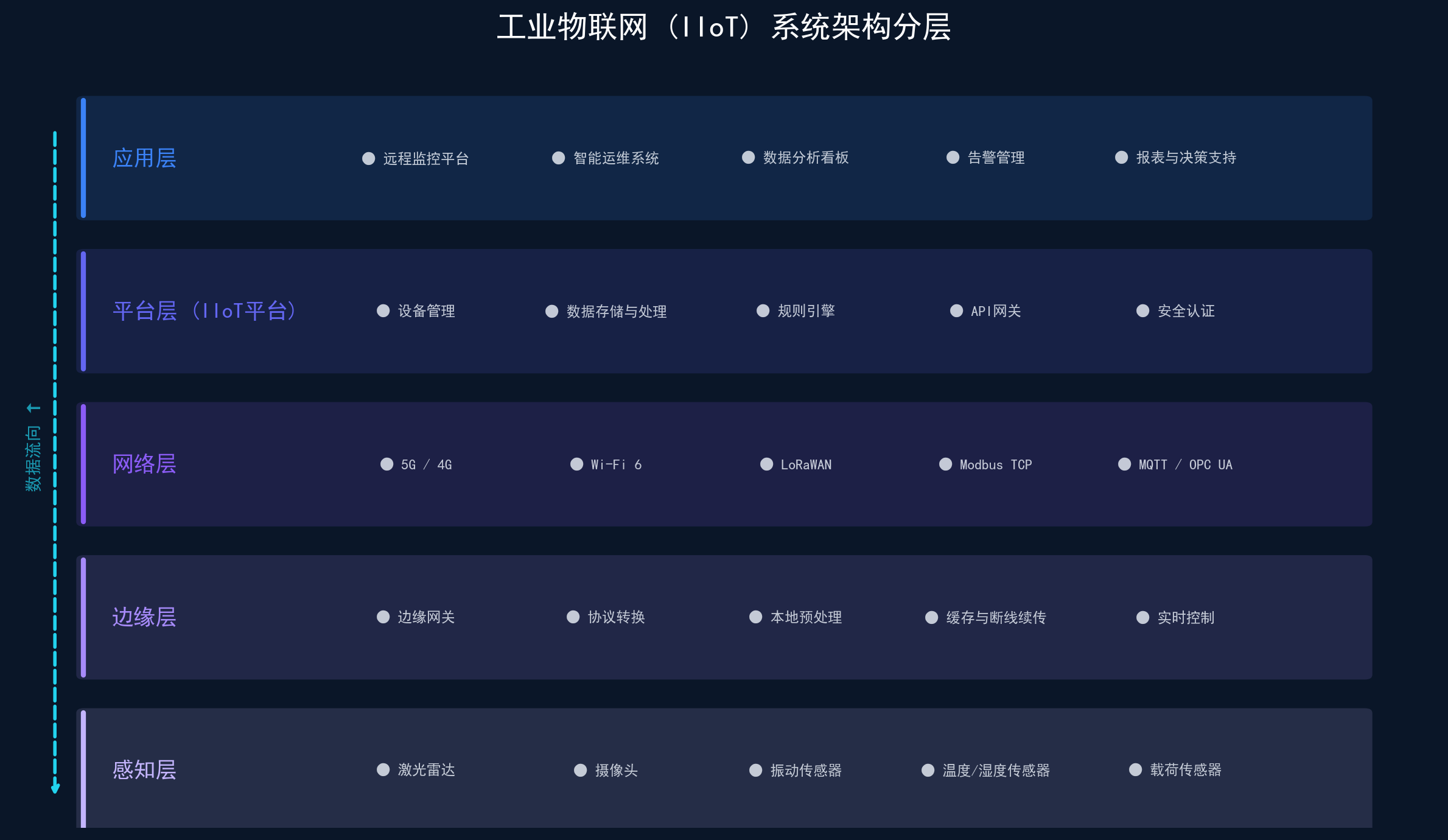

系统架构分层说明如下：
智能控制系统架构图
| 层级 | 核心组件 | 关键技术 | 主要功能 |
|---|---|---|---|
| 感知层 | 激光雷达、振动传感器、温湿度传感器、载荷传感器 | MEMS、激光三角测距 | 设备状态数据实时采集 |
| 边缘层 | 边缘网关、协议转换器、本地缓存 | Modbus TCP、OPC UA、边缘推理 | 数据预处理与实时控制 |
| 网络层 | 5G CPE、Wi-Fi 6 AP、LoRa网关 | 5G URLLC、TSN、MQTT | 高可靠低时延数据传输 |
| 平台层 | IIoT平台、时序数据库、规则引擎 | Kubernetes、InfluxDB、流式计算 | 数据存储、分析与告警 |
| 应用层 | 远程监控、智能运维、数字孪生 | WebGL、AI预测、低代码 | 人机交互与决策支持 |
三、关键技术应用
3.1 状态监测与预测性维护
在起重机的起升机构、小车行走机构、大车行走机构等关键部件部署振动加速度传感器和温度传感器，以 100Hz 采样频率采集数据并通过边缘网关上传至 IIoT 平台。平台利用 LSTM 时序预测模型对轴承、减速机、钢丝绳等关键部件进行剩余使用寿命（RUL）预测。某港口试点数据显示，预测性维护使非计划停机减少 68%，备件库存周转率提升 42%。
3.2 远程操控与自动化作业
基于 5G URLLC（超可靠低时延通信）方案，将驾驶室操控信号和视频回传端到端时延控制在 15ms 以内，实现远程操控中心对现场门式起重机的”身临其境”式操控。结合激光雷达 SLAM 定位与防摇算法，可实现集装箱/散货的半自动化抓取与放置。目前国内头部港口已实现 30% 以上的门式起重机远程化改造，单人可同时管理 3-4 台设备。
3.3 数字孪生与可视化
基于 WebGL 技术构建门式起重机三维数字孪生模型，实时映射设备运行状态、应力分布和运动轨迹。孪生平台与 IIoT 数据打通后，可进行故障模拟、操作培训、作业路径优化等高级应用。在广西某钢铁厂的案例中，数字孪生系统帮助优化吊装路径，单次作业循环时间缩短 22 秒，年累计提升有效作业时间约 1,200 小时。
四、投入产出分析

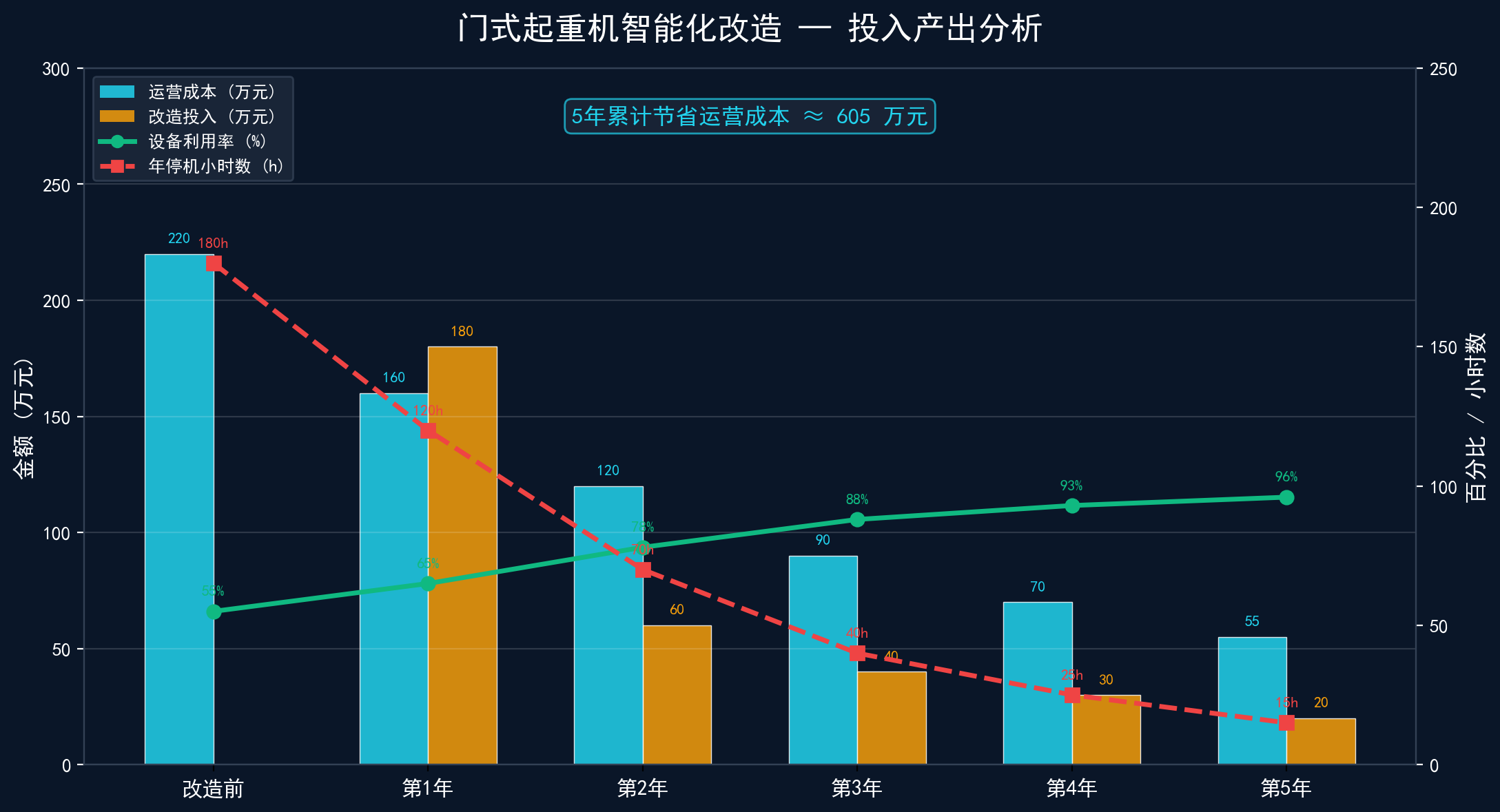

基于某沿海港口 10 台 40t 门式起重机的智能化改造项目实际数据，以下图表展示了 5 年周期内的投入产出情况。改造总投资约 330 万元（含传感器、网关、平台部署与实施费用），改造后运营成本逐年下降，设备利用率稳步提升。
性能对比分析图
从图表可以看出：改造后第 2 年即可实现投资回收（累计节省运营成本超过累计投入）。第 3 年起设备利用率突破 85%，年停机小时数降至 40 小时以下，综合运营效率较改造前提升约 60%。5 年周期内累计节省运营成本超过 560 万元，投资回报率（ROI）达到 170%。
五、实施建议与展望
基于多个实际项目的经验总结，门式起重机智能化改造应遵循”分步实施、急用先行”的原则：
- 第一阶段（基础感知）：完成关键传感器部署和边缘网关接入，实现设备状态数据在线化，投资约占总预算的 35%。
- 第二阶段（平台搭建）：部署 IIoT 平台和时序数据库，建立设备资产管理和告警规则，投资约 30%。
- 第三阶段（智能应用）：上线预测性维护、远程操控和数字孪生等高级功能，投资约 25%。
- 第四阶段（持续优化）：基于积累数据进行 AI 模型迭代、作业调度优化，投资约 10%。
展望未来，随着 5G-Advanced 和 AI 大模型技术的发展，门式起重机将逐步实现从”自动执行”到”自主决策”的跨越。基于 IIoT 数据训练的专用大模型将在故障诊断、路径规划、能效优化等场景发挥更大价值，推动起重机从单机智能向群体协同智能演进。
📊 数据来源：中国工程机械工业协会《2025年中国工程机械行业运行报告》；交通运输部水运科学研究院《智慧港口建设白皮书（2025）》；某沿海港口智能化改造项目公开招标数据及验收报告；广西某钢铁集团设备管理部内部数据。图表数据为行业公开数据与典型项目数据的综合测算，实际结果可能因项目规模、设备型号、实施条件而异。
