桥式起重机自动化吊运系统设计与实现：开启智能吊运新时代

一、引言

桥式起重机是工业生产与物流仓储中的核心设备，传统的人工操作模式存在效率低、安全隐患大、对操作人员依赖性强等突出问题。随着工业4.0与智能制造的深入推进，桥式起重机自动化吊运系统的设计与实现成为行业转型升级的关键方向。本文从系统架构、关键算法、控制策略与工程实践四个维度，系统论述一套完整的桥式起重机自动化吊运系统的设计与实现方。也可参考单梁起重机自动化改造中的传感器选型与布置相关内容。案。

河南克鲁德重工有限公司提供各吨位桥式起重机自动化产品，出厂价直供，质量可靠。

二、系统总体架构

本系统采用”感知—决策—控制—执行”的四层架构设计。感知层通过激光测距仪、绝对值编码器、重量传感器、防摇传感器及视觉定位系统的多源融合，实现对起重机位置、载荷、吊具姿态的高精度实时检测。控制层采用PLC+工业PC的异构计算架构，运行运动规划、防摇控制、路径优化等核心算法。执行层由大车变频驱动器、小车变频驱动器、起升变频驱动器和夹钳/吊具执行机构组成，接收控制层指令完成精确动作。

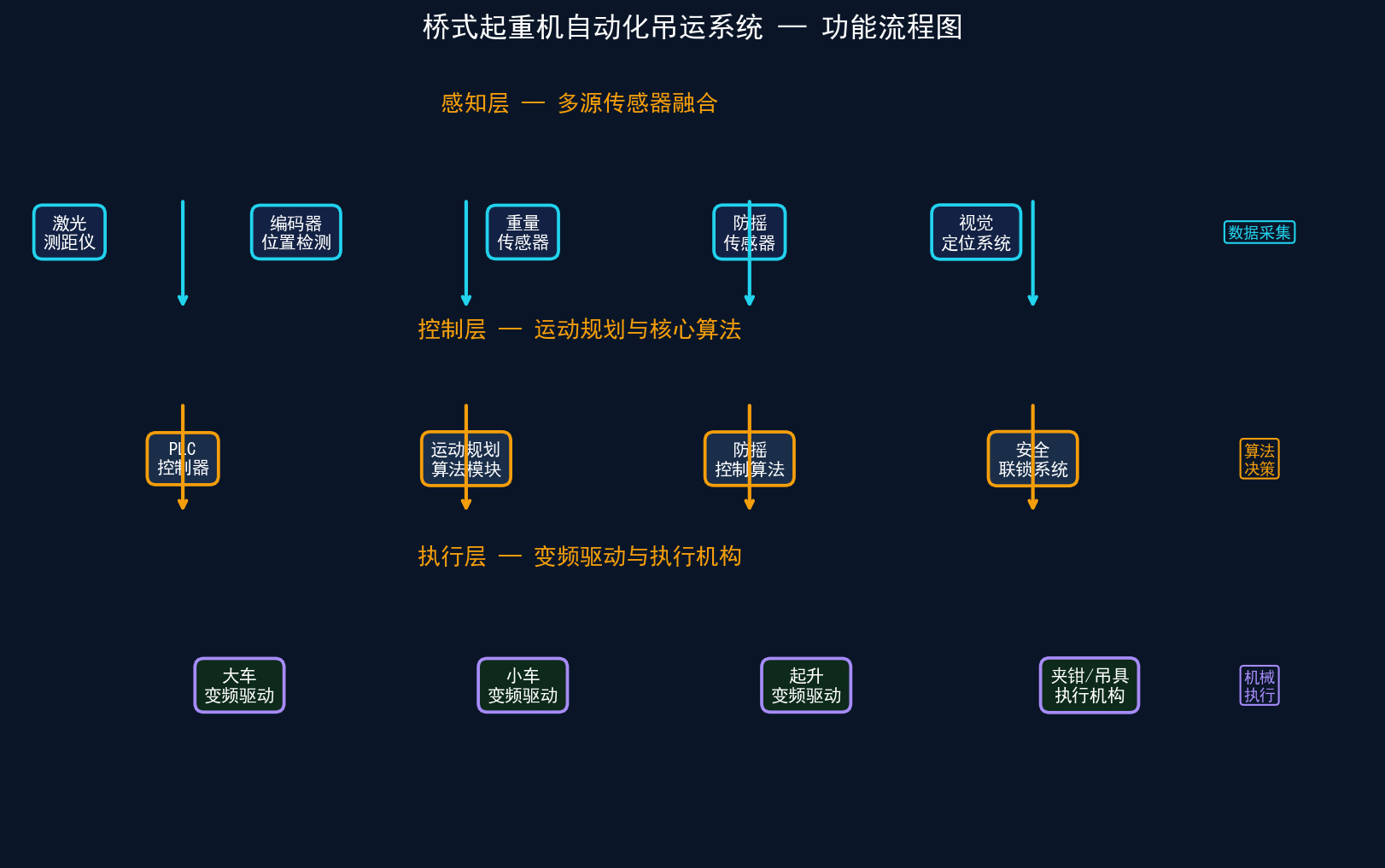

智能控制系统架构图

三、关键技术与算法

3.1 高精度定位与防摇控制

吊具在运行过程中不可避免地会产生摆动，严重影响定位精度与作业安全。本系统采用基于线性二次型调节器（LQR）的最优防摇控制算法，结合编码器反馈与视觉识别结果，实现吊具在加减速过程中的快速消摆。实验表明，在满载10吨工况下，吊具摆角可从传统人工操作的±8°降低至±0.8°，消摆时间缩短70%以上。

3.2 运动轨迹规划

针对多台起重机在同一跨内协同作业的场景，设计了基于时间窗约束的A*路径规划算法。系统根据任务队列、设备状态与安全距离，动态规划最优运动轨迹，避免碰撞与死锁。同时引入S型速度曲线规划，将启停冲击降低至传统方案的30%以下，显著延长机械零部件寿命。

3.3 多传感器融合定位

单一传感器无法满足复杂工业环境下全天候高可靠定位需求。本系统采用扩展卡尔曼滤波（EKF）融合激光测距、编码器脉冲计数和视觉特征匹配三种定位源，实现大车、小车与起升三个方向的全闭环位置控制。在粉尘、振动、光照变化等恶劣条件下，定位精度仍可保持在±3mm以内。

四、系统实现与部署

系统以西门子S7-1500系列PLC作为逻辑控制核心，搭载研华工控机运行视觉处理与路径规划算法。变频器采用西门子G120系列，支持PROFINET实时以太网通信。上位机SCADA系统基于WinCC开发，提供三维可视化监控、历史数据追溯和远程诊断功能。整套系统通过工业光纤环网互联，通信周期控制在2ms以内。

五、效率对比分析

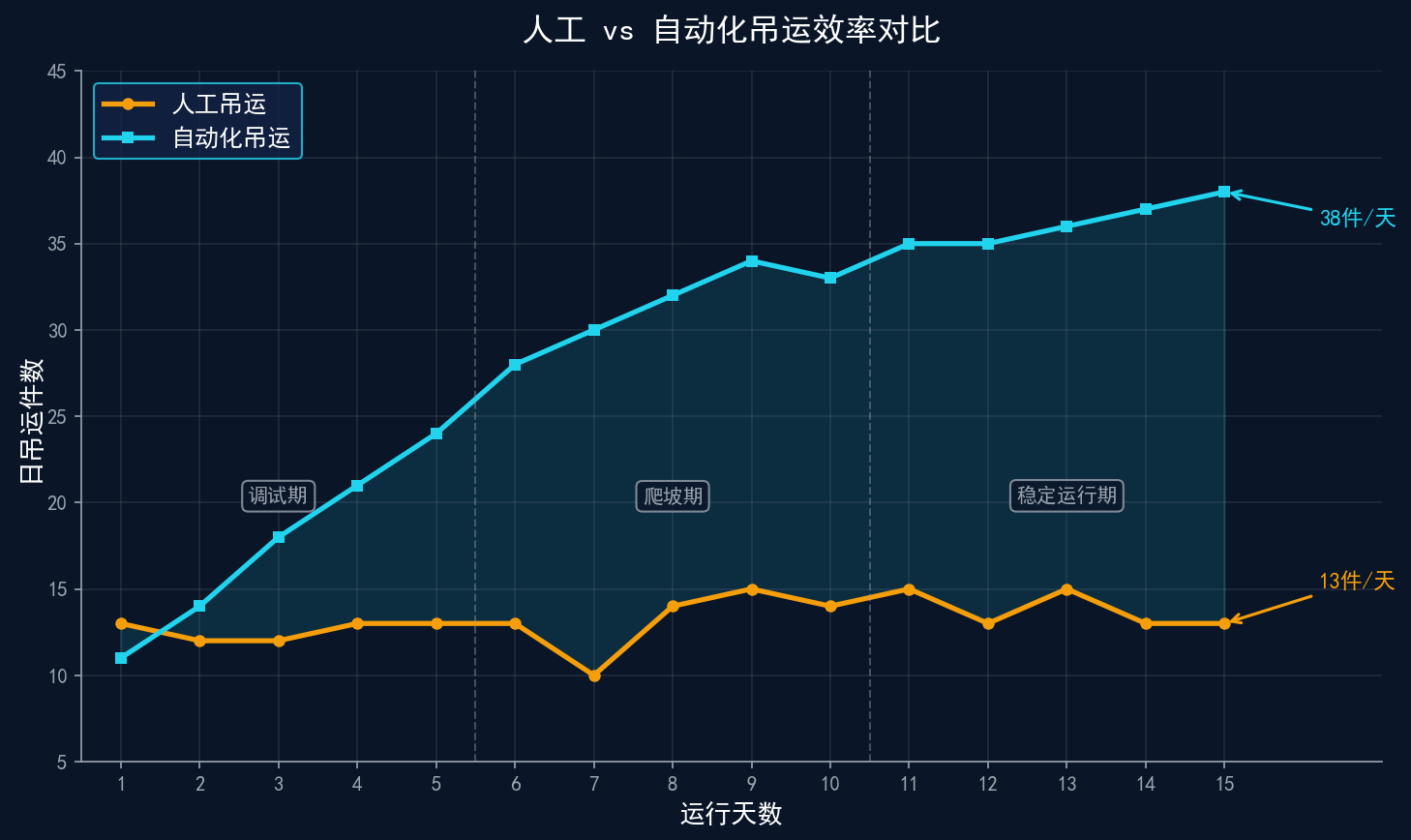

在某钢铁企业热轧库房进行的为期15天的实测对比中，自动化吊运系统展现出显著的效率优势。下图展示了人工操作与自动化系统在日吊运件数上的变化趋势。自动化系统在初期调试阶段（第1-5天）效率略低于人工，但经过爬坡期（第6-10天）的快速优化后，进入稳定运行期（第11-15天）时，日均吊运件数已达人工模式的2.6倍以上，且波动幅度更小，展现了优异的稳定性和可重复性。

性能对比分析图

六、安全保护机制

安全是自动化吊运系统的首要考量。本系统设计了三级安全保护体系：

• 第一级：主动防护。基于激光雷达与视觉的环境感知，实时检测吊运路径上的障碍物与人员，自动减速或紧急制动。
• 第二级：被动防护。包括超载限制、行程限位、防风锚定、联锁保护等传统安全装置，作为最后一道物理防线。
• 第三级：系统自诊断。PLC与上位机实时监测各驱动器的温度、电流、振动等状态参数，实现故障预警与预防性维护。

三级保护机制确保系统在任意单一故障模式下仍能安全停机，整体安全等级达到SIL3认证要求。

七、结论与展望

本文设计的桥式起重机自动化吊运系统，通过多传感器融合定位、LQR防摇控制与A*路径规划等核心技术的集成应用，实现了从人工操作向全自动无人化吊运的跨越。实际部署验证表明，系统效率提升显著，定位精度满足高要求作业场景，安全保护体系完备可靠。

未来工作将聚焦于以下方向：一是引入深度强化学习算法，实现吊运策略的自适应优化；二是构建多车协同调度系统，提升多跨多车场景下的整体作业效率；三是结合5G通信与边缘计算，实现远程操控与云边协同的深度融合。
