一、主梁在单梁起重机中的核心作用
主梁是电动单梁起重机最主要的承载构件，承受全部起升载荷和自身重量，同时承受运行过程中的水平惯性力和风载荷（户外使用时）。主梁的截面参数直接决定了起重机的承载能力、刚度和整体性。也可参考LDA改进型单梁参数：比传统LD强在哪相关内容。能。
在LD型和LDA型电动单梁起重机中，主梁通常采用Q235B或Q355B低合金高强度结构钢制造。对于起重量5吨以下、跨度较小的机型，可采用热轧工字钢直接作为主梁；而对于中大吨位、大跨度的场合，则多采用钢板焊接箱形截面结构。
二、主梁截面关键参数
箱形截面主梁的设计参数主要包括以下几项，这些参数的合理组合决定了主梁的力学性能：
2.1 截面外形尺寸
- 截面高度H：一般在跨度的1/15~1/20之间选取。截面高度越大，抗弯刚度越大，但自重也随之增加。对于16.5m跨度、10t起重量的LDA型起重机，推荐截面高度为800~1000mm。
- 截面宽度B：一般在截面高度的1/2~1/3之间，同时需要考虑电动葫芦悬挂轨道的安装空间。常见的宽度范围为300~500mm。
2.2 板厚参数
- 上翼缘板厚度tf1：通常为6~20mm，承受压应力，厚度由整体稳定性和局部稳定性共同决定。
- 下翼缘板厚度tf2：通常为8~25mm，承受拉应力，厚度由疲劳强度控制。
- 腹板厚度tw：通常为6~10mm，主要承受剪力，同时须满足局部稳定性要求（高厚比限制）。
2.3 截面力学特性
| 参数名称 | 符号 | 单位 | 物理意义 | 对承载能力的影响 |
|---|---|---|---|---|
| 截面惯性矩 | Ix | cm⁴ | 截面抵抗弯曲变形的能力 | Ix越大，挠度越小 |
| 抗弯截面模量 | Wx | cm³ | 截面边缘纤维抵抗弯曲应力的能力 | Wx越大，承载力越高 |
| 截面面积 | A | cm² | 截面实体面积 | 决定主梁自重大小 |
| 回转半径 | i | cm | 截面抗扭和抗弯的整体刚度指标 | 影响整体稳定性 |

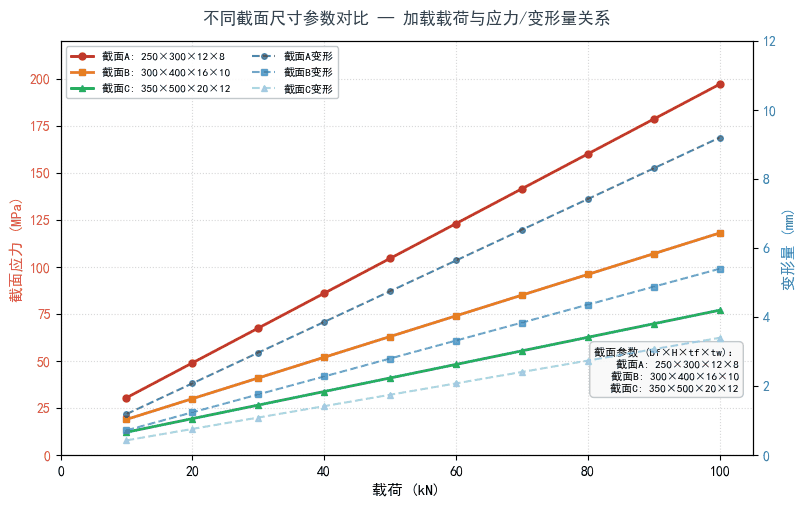

三、截面参数对承载能力的影响分析
主梁截面参数的变化对承载能力的影响可以通过受力分析来量化理解。以下分析基于箱形截面在纯弯工况下的受力规律：
3.1 截面高度的影响
截面惯性矩与截面高度的三次方成正比（Ix ∝ H³）。当截面高度增加10%时，截面惯性矩约增加33%，跨中挠度将相应减小约25%。这意味着适度增加截面高度是提高主梁刚度的最有效手段。但截面高度增加幅度受限于以下因素：
- 厂房净空高度限制：起升高度需要减去主梁高度和电动葫芦占用高度
- 整体稳定性要求：高宽比H/B不宜大于3，否则易发生侧向失稳
- 自重增加：截面面积与高度近似线性关系，高度增加10%使主梁自重增加约8%~10%
3.2 翼缘板厚度的影响
上下翼缘板主要承受弯曲正应力，翼缘板厚度对应力分布的影响远大于腹板厚度。在箱形截面中，翼缘板承担了截面弯矩的70%~85%。适当增加翼缘板厚度可有效提高截面的抗弯截面模量Wx。
在工艺设计时需要注意：上下翼缘板厚度之比（tf2/tf1）不宜过小。由于下翼缘承受拉应力（按常幅疲劳设计），其厚度通常应大于上翼缘板厚度，一般取tf2 = (1.1~1.3) × tf1。
3.3 腹板厚度与加劲肋
腹板主要承受剪力，同时传递上下翼缘板之间的应力。腹板厚度由以下条件确定：
- 剪应力强度条件：τmax ≤ [τ]
- 局部稳定性条件：hw/tw ≤ 80（无加劲肋时），hw/tw ≤ 120（仅设横向加劲肋时），hw/tw ≤ 250（同时设纵向和横向加劲肋时）
- 构造要求：腹板最小厚度通常不小于6mm（考虑腐蚀余量和焊接变形）
当hw/tw超过80时，必须设置横向加劲肋。加劲肋的间距一般为（0.5~2）hw，按剪力包络图布置。对于大跨度主梁（22.5m以上），还应考虑设置纵向加劲肋以进一步提高腹板的局部稳定性。
四、常见截面规格与适用场景
根据起重量和跨度的不同，常用的箱形截面主梁规格如下表所示。这些规格为行业内典型配置，具体设计时还需进行详细的结构计算：
| 截面代号 | 截面尺寸 H×B×tf×tw (mm) | 推荐起重量×跨度 | 截面惯性矩 Ix (cm⁴) | 每米自重 (kg/m) |
|---|---|---|---|---|
| LD-250 | 250×300×12×8 | 1~2t × 10.5m | 12580 | 78 |
| LD-300 | 300×350×14×8 | 3~5t × 13.5m | 23760 | 96 |
| LD-400 | 400×400×16×10 | 5~10t × 16.5m | 51200 | 128 |
| LD-500 | 500×450×20×12 | 10~16t × 19.5m | 93600 | 168 |
| LD-600 | 600×500×25×14 | 16~20t × 22.5m | 162500 | 215 |
| LD-700 | 700×550×28×16 | 20t × 25.5m | 245000 | 268 |
五、主梁力学分析的关键计算
在主梁设计阶段，以下四项力学计算是关键的：
1. 强度计算：在最不利载荷组合下，主梁各控制截面的最大正应力不得超过材料的屈服强度除以安全系数。对于Q355B材料，许用正应力[σ] = 355/1.48 ≈ 240 MPa（A4工作级别）。
2. 刚度计算：在额定载荷和自重作用下，主梁跨中最大挠度不应超过跨度的1/800（A4工作级别）或1/1000（A5工作级别）。挠度计算采用简支梁模型，考虑剪切变形的影响（对于高跨比较大的截面不可忽略）。
3. 稳定性计算：腹板局部稳定性按GB 50017-2017《钢结构设计标准》的加劲肋构造规定执行。整体稳定性通过限制高宽比H/B ≤ 3.0和设置横向加劲肋来保证。
4. 疲劳计算：对于A5及以上工作级别的主梁，必须进行疲劳强度校核。疲劳计算采用应力幅法，基于名义应力S-N曲线，考虑焊接接头细节的疲劳等级。下翼缘板与腹板的纵向角焊缝是需要重点关注的疲劳敏感部位。
六、优化设计方向探讨
现代电动单梁起重机主梁的优化设计主要围绕以下几个方向展开：
- 变截面设计：在弯矩较小的两端区域减少截面高度或板厚，可在保持承载能力的前提下减轻10%~15%的自重。变截面段的长度一般取跨度的1/4~1/3，过渡斜度不宜大于1:3。
- 高强度钢应用：将Q235B升级为Q355B或更高强度钢材，可在截面参数不变的情况下提高承载能力，或在承载能力不变的情况下减薄板厚、减轻自重。但高强度钢的疲劳性能和焊接工艺要求需要特别注意。
- 有限元优化：采用ANSYS、ABAQUS等有限元软件进行拓扑优化和尺寸优化，可在满足强度和刚度约束的前提下，找到最优的截面参数组合。实际案例表明，经过有限元优化的主梁可减重8%~12%。
- 模块化设计：建立标准化的截面参数库，通过组合不同的翼缘板、腹板厚度和加劲肋布置方式，快速生成满足特定工况的主梁方案，缩短设计制造周期。
七、总结
主梁截面参数与承载能力之间的紧密关系是电动单梁起重机设计制造的核心技术课题。截面高度、翼缘板厚度和腹板参数三者共同决定了主梁的强度、刚度和稳定性。合理的主梁截面设计需要在承载能力和经济性之间取得平衡，通过优化截面参数分布、选用高强度材料和先进的设计方法，可以在不增加自重的前提下显著提升主梁性能。对于使用单位而言，了解主梁截面参数的基本含义，有助于在设备选型和技术验收时做出更准确的判断。
河南克鲁德重工有限公司作为专业起重设备生产厂家，提供各吨位电动单梁起重机主产品及服务，欢迎咨询选型方案。
