LD型单梁桥式起重机结构与主要参数详解：从1吨到20吨的选型参考

一、LD型单梁桥式起重机概述

LD型单梁桥式起重机是国内应用最广泛的桥式起重机类型之一，起重量覆盖1吨至20吨，适用于各类工业场所的物料搬运作业。其核心结构由主梁、端梁、电动葫芦和大车运行机构四大部分组成，具有结构紧凑、运行灵活、维护方便等显著特。也可参考起重机出口认证指南：CE/EAC/ASM相关内容。点。

与双梁桥式起重机相比，LD型单梁桥式起重机最大的结构区别在于起升机构（电动葫芦）直接悬挂在单根主梁下方运行，省去了双梁结构中的小车架和小车运行机构，使整机重量更轻、净空高度更低，对厂房的空间要求也更小。

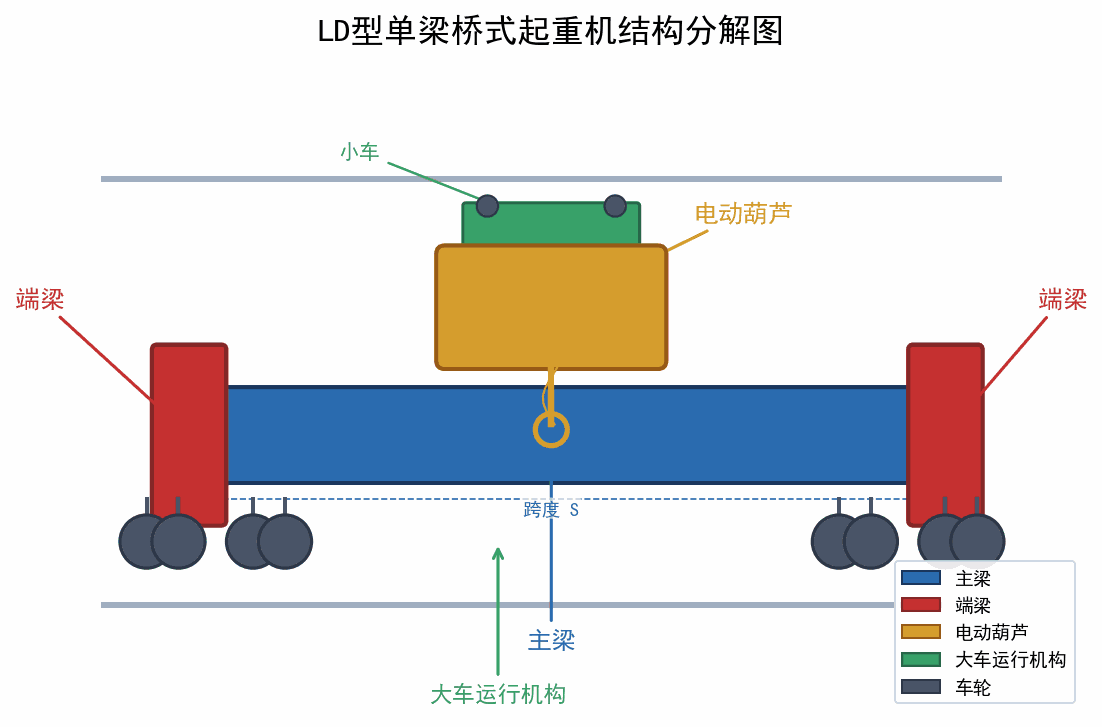

图1：LD型单梁桥式起重机结构分解图

二、各吨位技术参数对照表

LD型单梁桥式起重机从1吨到20吨各规格的主要技术参数对比如下。以下数据为常规标准配置，实际参数可能因制造商和定制化需求而有所差异：

值得留意的是，20t规格的LD型单梁桥式起重机已达到该结构的承载上限。当起重量超过20t时，通常建议采用LH型电动葫芦桥式起重机或QD型双梁桥式起重机，以获得更好的结构刚度和安全性。

三、主梁结构形式与选型分析

LD型单梁桥式起重机的主梁结构形式直接影响整机的承载能力、刚度和自重。常见的结构形式及其适用场景如下：

3.1 工字钢主梁（≤3t）

对于起重量3t以下、跨度22.5m以下的LD型起重机，可选用热轧工字钢作为主梁。工字钢主梁具有制造成本低、供货周期短的优点，但承载能力和刚度相对有限，不适用于大跨度或重型工况。

推荐使用的工字钢型号：1t→25a~28a工字钢，2t→28a~32a工字钢，3t→32a~36a工字钢。具体型号根据跨度和工作级别通过挠度计算确定。

3.2 箱形截面主梁（≥5t）

5t及以上规格的LD型起重机普遍采用箱形截面主梁。箱形结构由上翼缘板、下翼缘板和两块腹板焊接而成，形成闭合截面，具有以下显著优势：

• 抗弯和抗扭刚度远优于工字钢截面
• 可根据受力需求灵活调整截面尺寸
• 内部空间可用于布置电气线路或配重
• 焊接变形的控制精度更高，有利于保证装配精度

3.3 主梁挠度控制标准

按GB/T 14405-2021标准要求，LD型单梁桥式起重机在额定载荷下的主梁静挠度不应超过跨度的1/800（A4工作级别）或1/1000（A5工作级别）。制造商在制造时通常会预留0.5%~1%的上拱度（预拱），以补偿使用过程中的永久变形。

四、端梁及连接方式

端梁位于主梁两端，承受来自主梁的载荷并将其传递到大车车轮和轨道上。LD型单梁桥式起重机的端梁通常采用钢板焊接的箱形结构或工字钢弯制结构。

端梁与主梁的连接方式主要有两种：

• 螺栓连接：通过高强度螺栓将端梁与主梁端部的连接板固定。拆装方便，适用于需要分段运输的场合。连接螺栓通常为10.9级高强度螺栓，预紧力矩按规范执行。
• 焊接连接：端梁与主梁在现场焊接成整体。结构简单，连接刚度大，但不利于运输和拆卸。适用于现场施工条件好的中小型起重机。

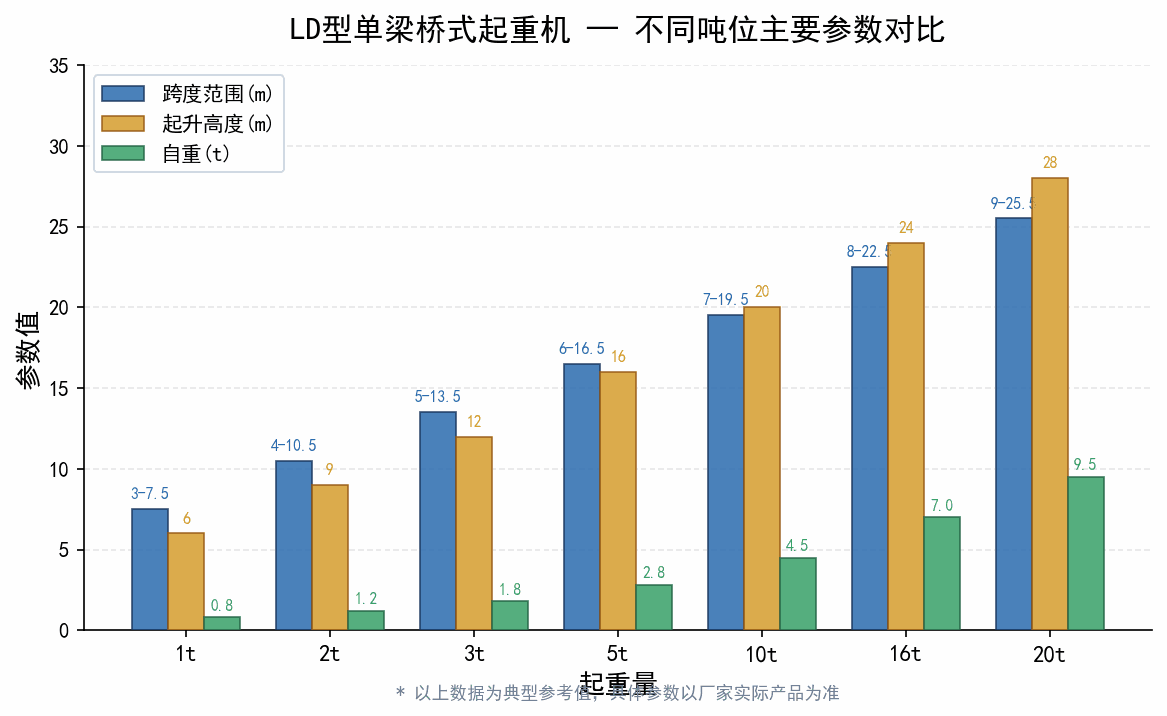

图2：1吨到20吨各规格参数对比柱状图

五、电动葫芦选型与应用

电动葫芦是LD型单梁桥式起重机的起升机构核心，其选型直接影响整机的性能和安全性。常用的电动葫芦型号包括CD1型（单速起升）和MD1型（双速起升），两种型号的主要区别在于：

在选型时需要注意：电动葫芦的型号并不是与起重量完全一一对应的。例如CD1 5-12D表示额定起重量5t、起升高度12m的单速电动葫芦。当起升高度超过12m时，需要选用加长钢丝绳和加长卷筒的H型电动葫芦。

六、轨道安装与运行条件

LD型单梁桥式起重机的轨道安装精度直接影响设备的运行平稳性和使用寿命。轨道安装的主要技术指标如下：

• 轨道跨距偏差：S≤10m时±3mm，S＞10m时±[3+0.25×(S-10)]mm，最大≤10mm
• 两轨道同一截面标高偏差：±10mm
• 轨道纵向倾斜度：≤1/1500
• 轨道接头间隙：正常1~2mm（冬季施工时放大至4~6mm）
• 轨道接头高低差和左右偏位：≤1mm

除轨道精度外，以下环境条件也需要满足：供电电压波动≤±10%，环境温度-20℃~+40℃，无强烈腐蚀性气体和爆炸性混合物。对于不满足上述条件的特殊场所，应采取针对性防护措施。

七、安装与调试要点

LD型单梁桥式起重机的安装调试是确保设备投入正常使用的关键环节。以下为安装调试过程中的重要控制点：

• 主梁与端梁组装：螺栓连接时应对角交替拧紧高强度螺栓，达到规定的预紧力矩值。检查两端的车轮踏面中心线与轨道中心线的重合度。
• 电动葫芦安装：将电动葫芦悬挂在工字钢（或专用轨道）下翼缘上，调整导绳器位置确保钢丝绳排列整齐。安装限位装置，调整吊钩的上、下极限位置。
• 电气接线与调试：按照电气原理图接线，核实滑触线/电缆的相序和电压等级。通电调试时先进行空载试验，检查各机构运行方向是否正确，限位开关是否起作用。
• 载荷试验：分别进行1.1倍额定载荷的静载试验和1.25倍额定载荷的动载试验，验证主梁挠度和各机构运行状态。

八、总结

LD型单梁桥式起重机从1吨到20吨覆盖了工业厂房物料搬运的主要应用场景。正确的选型需要综合考虑起重量、跨度、工作级别、运行环境等多个因素，合理匹配主梁形式、电动葫芦型号和端梁连接方式。通过掌握各吨位的技术参数对比和选型要点，可以更高效地进行设备配置，降低投资成本并保障长期稳定运行。如需详细技术咨询，建议向具备相应制造资质的专业厂家索取选型方案。
