老旧门式起重机数控化改造方案：让传统龙门吊重获新生

• 控制精度低：传统继电器—接触器控制系统无法实现精准调速和定位，操作完全依赖司机的经验；
• 能耗高：起升和行走机构多采用绕线转子异步电机串联电阻调速，大量电能以热量形式白白浪费；
• 故障率高：触点老化、线缆磨损、继电器卡涩等导致平均无故障时间（MTBF）逐年下降；
• 安全性不足：缺少超载保护、防撞预警、行程限位数字化等现代化安全功能；
• 信息化空白：无法与生产管理系统（MES/WMS）对接，成为智能工厂的”数据孤岛”。

与此同时，设备更新换代的资金压力巨大——一台全新200t级门式起重机造价在500~1200万元人民币。数控化改造方案以仅为新机30%~50%的投入，实现性能的跨越式提升，已成为越来越多企业的首选。

二、改造总体方案设计

2.1 改造原则

• 保留主体结构：主梁、支腿、轨道、大车轮组等金属结构经检测合格后保留，最大限度利用既有资产；
• 核心控制升级：以PLC+变频器取代传统继电器系统，实现起升、大车、小车的全变频调速控制；
• 安全冗余增强：加装多重安全保护模块（超载限制、防撞雷达、电子行程编码器），满足最新GB/T 14405—2023安全标准；
• 人机界面优化：配置触摸屏HMI和无线遥控，降低操作门槛；
• 信息化预留：预留OPC UA / Modbus TCP接口，便于未来接入工业互联网平台。

2.2 改造技术方案对比

三、核心系统改造详解

3.1 起升机构变频化改造

起升机构是龙门吊能耗最大的部分（占总能耗60%~70%）。改造方案采用”变频电机+变频器+能量回馈单元”架构：

3.2 行走机构精准化改造

大车和小车行走机构的改造重点在于定位精度和同步性：

3.3 电气控制系统全面升级

控制柜从传统的继电柜升级为数字化控制柜：

3.4 安全防护系统增强

四、改造实施步骤与周期

1. 现场勘测与方案设计（2周）：

   检测金属结构强度、测量电气参数、出具个性化改造方案；

2. 预制与工厂测试（4周）：

   在工厂内完成控制柜预制、变频器组态、PLC程序编写和模拟测试；

3. 现场拆除与安装（3周）：

   拆除旧电气柜、电机、线缆；安装新控制柜、变频器、传感器和电机；

4. 接线与调试（2周）：

   现场接线、I/O测试、安全功能验证、空载与负载调试；

5. 试运行与验收（1周）：

   72小时连续试运行，性能测试（速度、精度、能耗），出具验收报告。

总工期：约12周（3个月），

其中现场停工时间仅约5~6周，大幅降低停产损失。

五、改造成本与收益分析

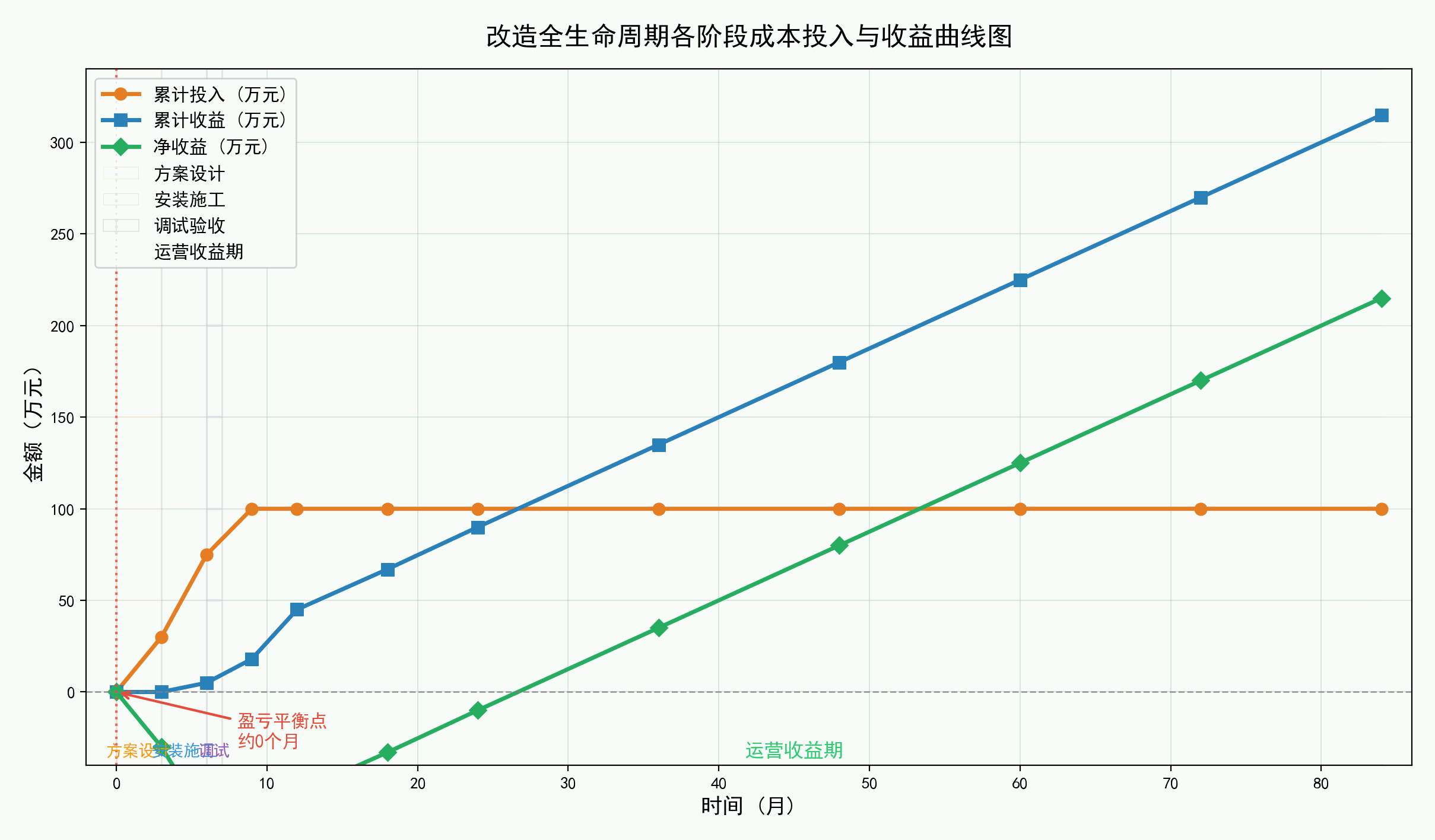

图2：改造全生命周期各阶段成本投入与收益曲线图

5.1 投资估算（以100t/40m跨度通用龙门吊为例）

5.2 经济效益测算

• 节电收益：按年运行3000小时、负载率60%计算，改造后综合节电率30%，年节约电费约18万~28万元；
• 人工成本降低：操作门槛降低，人机界面友好，培训周期从3个月缩短至2周，司机可由1人兼具远程监控；
• 维护成本下降：变频调速消除了机械冲击，变速齿轮箱和制动器寿命延长2~3倍，年维保费用降低40%~50%；
• 作业效率提升：定位精度提升配合电子防摇，单次作业周期缩短20%~30%，综合吞吐能力提升15%~20%；
• 投资回收期：综合上述效益，改造投资回收期为


  1.5~2.5年

  ，远低于新机投资回收期的5~8年。
