单梁起重机自动化改造与MES系统集成方案：打通车间数据孤岛

在智能制造的浪潮下，车间层面的数据贯通已成为企业数字化转型的核心命题。单梁起重机作为车间内物料搬运的骨干设备，长期处于”信息孤岛”状态——调度指令靠人工传递、运行数据无法实时上报、作业效率难以量化。本文提出一套完整的单梁起重机自动化改造与MES（制造执行系统）集成方案，通过硬件升级、控制重构与软件对接，实现起重机从”手动操作”到”自动调度”、从”离线运行”到”在线协同”的跨越。

一、单梁起重机自动化改造的核心架构

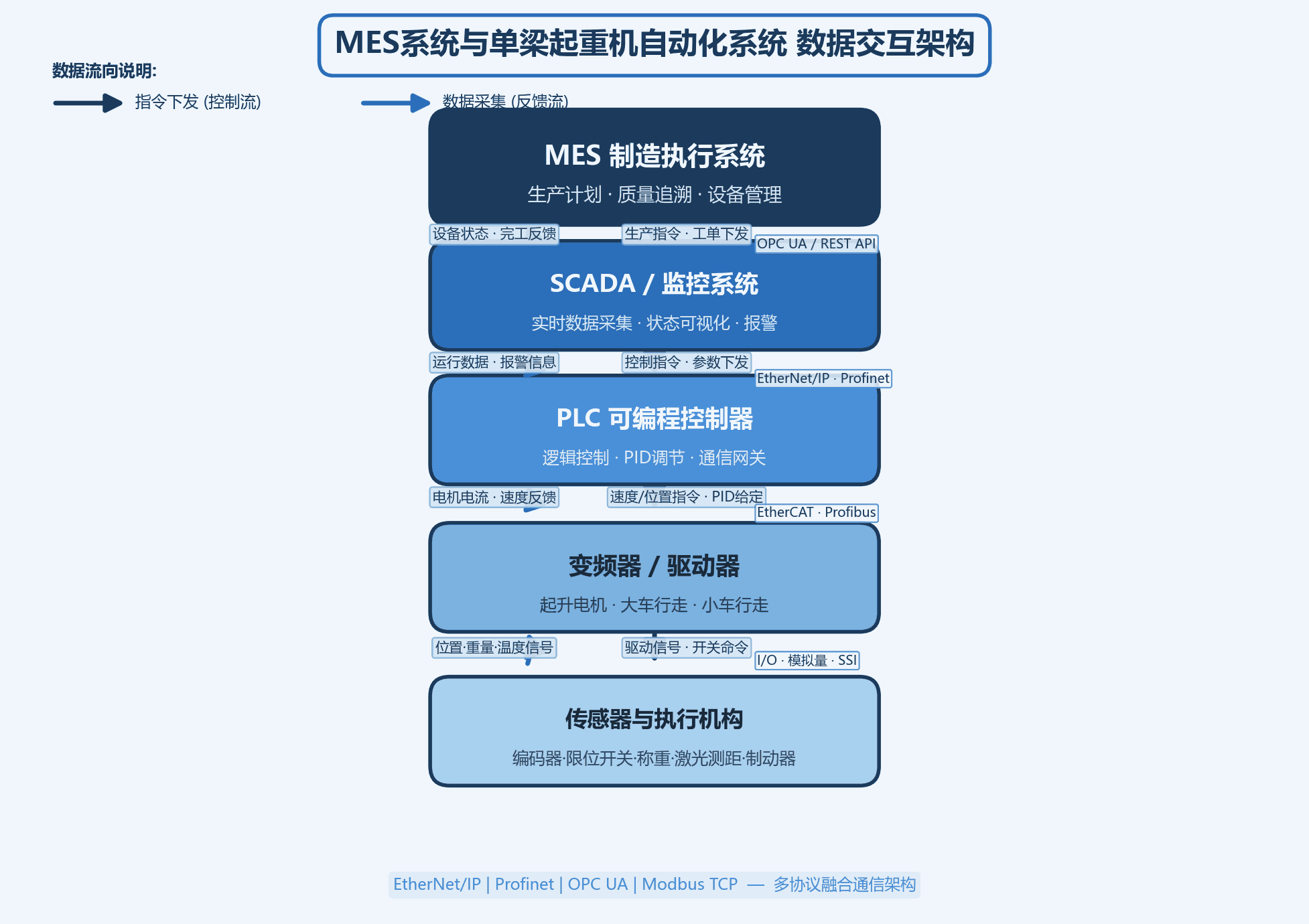

图1：MES系统与单梁起重机自动化系统数据交互架构

1.1 硬件升级层

自动化改造首先从硬件入手，主要包括以下关键组件：。也可参考本站起重机相关内容。

• 伺服驱动与变频控制：

  将传统接触器-继电器控制升级为变频器+伺服电机方案，大车、小车、起升三机构均采用闭环矢量控制，定位精度可达±5mm。

• 绝对值编码器：在大车和小车轨道端部安装绝对值编码器，实时反馈起重机在车间坐标系中的精确位置。

• 激光测距+RFID双校验：

  在关键工位（如上下料点、暂存区）部署激光测距仪和RFID读写器，双重校验确保停准位置。

• PLC控制器：选用支持EtherCAT或Profinet总线的高性能PLC（如西门子S7-1500或汇川AM600），负责运动控制逻辑、安全互锁与通信协议转换。
• 无线通信模块：通过工业级Wi-Fi 6或5G CPE实现起重机本体与地面控制站的低延迟、高可靠无线数据交换。

1.2 控制重构层

改造后的控制系统采用”地面总控+车载从控”两级架构：

控制重构的关键在于路径规划与防摇算法。起重机大车/小车运动采用S型速度曲线规划，结合自适应防摇摆控制（如输入整形法），在保证效率的同时将吊具摇摆抑制在±20mm以内，大幅缩短就位等待时间。

二、MES系统集成方案

2.1 数据交互架构

MES系统与起重机自动化系统的集成采用标准工业物联网分层架构，如图1所示。

整个交互架构分为四层：

• 企业层（ERP/MES）：

  MES通过REST API或消息队列（如RabbitMQ、Kafka）下发工单任务，包含物料编码、目标工位、优先级、时限等信息。

• 边缘层（调度引擎）：

  部署在车间边缘服务器上，负责任务解析、路径规划、多机避碰调度。该层同时承担协议转换（OPC UA ↔ MQTT/Modbus TCP），屏蔽下层设备的异构性。

• 控制层（PLC/驱动器）：

  执行运动控制指令，通过OPC UA Server将实时状态推送至边缘层。

• 感知层（传感器/RFID）：

  通过Modbus RTU或IO-Link采集编码器、激光测距仪、限位开关等信号，汇总至PLC。

2.2 关键集成接口规范

为实现高效集成，定义了两类核心接口：

• 任务下发接口（MES→调度引擎）：

  JSON格式，包含任务ID、物料编码、源工位、目标工位、优先级（1-5）、期望完成时间。调度引擎返回ACK确认，并实时推送任务进度。

• 状态上报接口（调度引擎→MES）：

  包含设备运行状态（空闲/运行/故障/维护）、当前位置坐标、当前任务ID、累计运行时长、能耗数据、故障代码。MES据此更新设备OEE（整体设备效率）看板。

2.3 数据一致性保障

在集成过程中，数据一致性是最容易出问题的环节。本方案采用”两阶段确认+定时对账”机制：MES下发任务后，调度引擎需在10秒内确认接收；任务完成后，调度引擎上报完成事件，MES更新工单状态。双方每5分钟进行一次全量任务清单对账，发现不一致时自动触发补偿流程。

三、集成MES前后的效率对比分析

在某汽车零部件车间的实际改造案例中，单梁起重机自动化改造与MES集成后的效率提升显著，如图2所示。

对比数据基于为期三个月的实测统计，主要指标变化如下：

改造后的最关键变化在于调度方式从”人找任务”变成了”任务找人”：MES根据生产排程实时计算物料需求，自动生成搬运任务并分配给最近的空闲起重机，空载行驶大幅减少，设备利用率从不足50%提升至85%以上。

四、实施路径与关键成功因素

4.1 分阶段实施路线

建议采用”三步走”策略，降低一次性改造的风险：

1. 第一阶段（1-2个月）：

   完成单台起重机硬件升级（变频、编码器、PLC），实现本地自动化——操作人员通过无线遥控器或HMI一键调用预设位置，运行数据本地存储。

2. 第二阶段（1-2个月）：

   部署地面调度引擎，接入车间Wi-Fi/5G网络，实现单台起重机远程监控和初步自动调度（固定路径、固定工位）。

3. 第三阶段（2-3个月）：

   打通MES接口，实现动态调度、多机协同与OEE分析，完成数据闭环。

4.2 关键成功因素

• 无线网络质量：起重机属于移动设备，无线通信的延迟和丢包直接影响控制精度。建议在车间部署至少3个工业AP，信号覆盖无死角，漫游切换时延小于50ms。
• 安全互锁设计：自动化改造不能牺牲安全性。需在轨道两端加装机械限位+电子限位双重保护，PLC内实现”安全扭矩关闭”（STO）功能，并与车间安全光栅、急停按钮硬接线联动。

• MES数据质量：

  集成效果高度依赖MES中物料主数据、BOM、工艺路线的准确性。建议在上线前进行一次全面的数据清洗与对齐。

• 操作培训与过渡期管理：

  自动化改造后，操作员的角色从”司机”转变为”监控员”，需要系统培训手持终端操作、异常处理流程和手工切换回路的应急方案。

五、未来演进方向

单梁起重机与MES的集成不是终点，而是起点。展望未来，以下方向值得关注：

• 数字孪生：基于Unity3D或Three.js构建车间数字孪生场景，实时映射每台起重机的位置与状态，实现远程漫游巡检和仿真推演。
• AI动态调度：引入强化学习算法，根据车间实时拥堵情况、设备健康状态、订单紧急程度等因素，动态优化搬运任务的分配顺序和路径。

• 5G+边缘计算：

  利用5G URLLC（超可靠低延迟通信）切片承载起重机控制信令，将调度引擎从本地服务器迁移至边缘云，实现更大范围的跨车间协同调度。

• 与AMR/AGV联动：

  单梁起重机与地面AMR（自主移动机器人）在卸货点完成密集对接——起重机将物料从高位货架吊运至中转台，AMR接力送至产线工位，真正实现”天车+地车”全空间物流自动化。

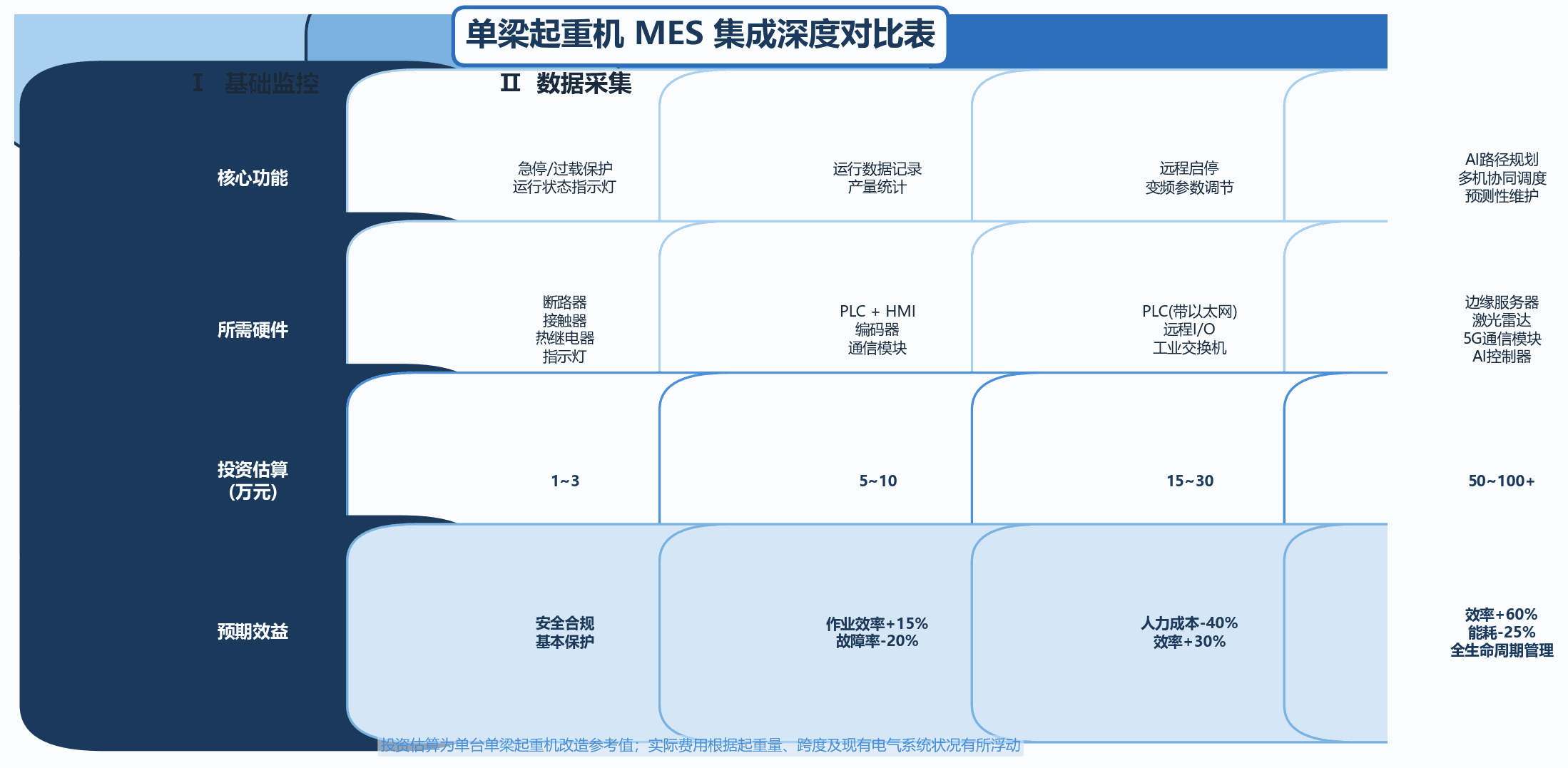

图2：参数对照表

六、结语

单梁起重机的自动化改造与MES系统集成，是工业企业打通车间数据孤岛、迈向智能制造的关键一步。本文提出的”硬件升级→控制重构→MES集成”三层方案已在多个汽车、机械、家电行业的车间落地验证，平均搬运效率提升超过50%，设备利用率提高30%以上。随着工业互联网、5G和人工智能技术的不断成熟，单梁起重机将不再是”被遗忘的角落”，而是车间智能物流网络中最具潜力的节点之一。数据通了，效率就来了——这是数字化转型最朴素的真理，也是最坚实的起点。
